Flink源码阅读：Mailbox线程模型

本文我们来梳理 Flink 的线程模型------Mailbox。

写在前面

在以前的线程模型中，Flink 通过 checkpointLock 来隔离保证不同线程在修改内部状态时的正确性。通过 checkpointLock 控制并发会在代码中出现大量的 synchronize(lock) 这样非常不利于阅读和调试。Flink 也提供了一些 API 将锁对象暴露给用户，如果没有正确使用锁，很容易导致线程安全问题。

为了解决这些问题，Flink 社区提出了基于 Mailbox 的线程模型。它是通过单线程加阻塞队列来实现。这样内部状态的修改就由单线程来完成了。

旧的线程模型中，checkpointLock 主要用在三个地方：

Event Process：包括 event、watermark、barrier 的处理和发送
Checkpoint：包括 Checkpoint 的触发和完成通知
ProcessTime Timer：ProcessTime 的回调通常涉及对状态的修改

在 Mailbox 模型中，将所有需要处理的事件都封装成 Mail 投递到 Mailbox 中，然后由单线程按照顺序处理。

TaskMailbox

有了 Mail 之后，Flink 用 TaskMailbox 来存储它，在需要执行时，再从 TaskMailbox 中取出。具体的处理逻辑在 TaskMailboxImpl 中。

java 复制代码

// 内部对于 queue 和 state 的并发访问都需要被这个锁保护
private final ReentrantLock lock = new ReentrantLock();

// 实际存储 Mail 的队列
@GuardedBy("lock")
private final Deque<Mail> queue = new ArrayDeque<>();

// 与 lock 关联的 Condition，主要用于队列从空变为非空时唤醒等待获取 Mail 的线程
@GuardedBy("lock")
private final Condition notEmpty = lock.newCondition();

// 状态，包括 OPEN/QUIESCED/CLOSED
@GuardedBy("lock")
private State state = OPEN;

// 指定的邮箱线程的引用
@Nonnull private final Thread taskMailboxThread;

// 用于性能优化的设计
private final Deque<Mail> batch = new ArrayDeque<>();

// queue队列是否为空，用于性能优化，避免频繁访问主队列
private volatile boolean hasNewMail = false;

// 是否有紧急邮件，同样用于性能优化，减少检查队列中是否有紧急邮件的次数
private volatile boolean hasNewUrgentMail = false;

通过上面的属性，我们知道 TaskMailbox 底层是用 ArrayDeque 来存储 Mail 的，它内部包含了一个状态字段 state，state 的状态包括：

OPEN：可以正常访问，接收和发送 Mail。
QUIESCED：处于静默状态，不接收新的 Mail，已有的 Mail 仍然可以被取出。
CLOSED：关闭状态，不能进行任何操作。

在 TaskMailbox 内部，并发访问 queue 队列和 state 状态都需要 lock 这个锁的保护。此外 TaskMailbox 内部还做了一些性能优化，比如增加了 batch 队列，在处理 Mail 时，先将一批 Mail 从 queue 队列转移到 batch，之后会优先从 batch 队列中取，这样就减少了访问 queue 队列的次数，缓解了锁竞争压力。

MailboxProcessor

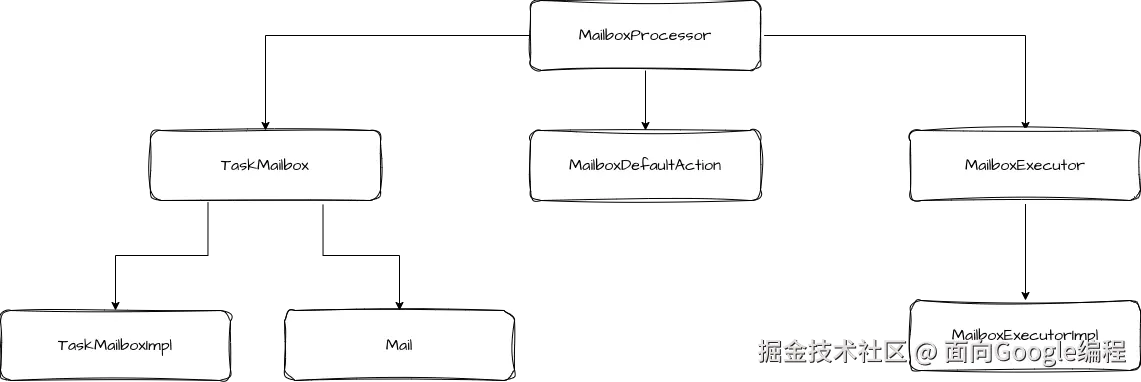

MailboxProcessor 可以认为是 Mailbox 相关的核心入口，MailboxProcessor 的核心方法就是事件循环，这个循环中主要是从 TaskMailbox 中取出 Mail 执行相应动作和执行默认动作（MailboxDefaultAction）。

MailboxProcessor 还对外提供了 MailboxExecutor，其他组件可以利用 MailboxExecutor 来提交事件。

MailboxExecutor

我们接着来看 MailboxExecutor，它的实现类是 MailboxExecutorImpl。包括以下属性：

java 复制代码

// 实际存储的 mailbox 实例
@Nonnull private final TaskMailbox mailbox;

// 优先级，MailboxExecutor 提供的默认优先级，提交 mail 时会带上这个字段
private final int priority;

// 执行器，运行 mail 的动作
private final StreamTaskActionExecutor actionExecutor;

// 执行 MailboxProcessor，主要用于 isIdle 方法
private final MailboxProcessor mailboxProcessor;

MailboxExecutor 的主要作用是向 TaskMailbox 中投递 mail，核心方法是 execute。这个方法可以在任意线程中执行，因为 mailbox 内部控制了并发。

php 复制代码

public void execute(
        MailOptions mailOptions,
        final ThrowingRunnable<? extends Exception> command,
        final String descriptionFormat,
        final Object... descriptionArgs) {
    try {
        mailbox.put(
                new Mail(
                        mailOptions,
                        command,
                        priority,
                        actionExecutor,
                        descriptionFormat,
                        descriptionArgs));
    } catch (MailboxClosedException mbex) {
        throw new RejectedExecutionException(mbex);
    }
}

除了 execute 方法以外，MailboxExecutor 中还有一个重要的方法，就是 yield。

java 复制代码

public void yield() throws InterruptedException {
    Mail mail = mailbox.take(priority);
    try {
        mail.run();
    } catch (Exception ex) {
        throw WrappingRuntimeException.wrapIfNecessary(ex);
    }
}

这个方法的主要目的是为了让出对当前事件的处理。这么做的原因有二：

如果不考虑优先级的因素，Mailbox 队列是 FIFO 的顺序处理，如果当前事件依赖后面的事件完成，则有可能造成"死锁"。
当前事件处理事件较长，会阻塞其他事件。因此需要让出执行权，让相同或更高优先级的事件有机会执行。

需要注意的是 yield 方法只能有 mailbox 线程自身调用。另外，Flink 也提供了非阻塞版本的方法，就是 tryYield。

执行流程

主流程

在创建 StreamTask 时，会创建 mailboxProcessor，同时也会持有 mainMailboxExecutor。

ini 复制代码

new TaskMailboxImpl(Thread.currentThread()));

...
this.mailboxProcessor =
        new MailboxProcessor(
                this::processInput, mailbox, actionExecutor, mailboxMetricsControl);

...

this.mainMailboxExecutor = mailboxProcessor.getMainMailboxExecutor();

可以看到这里将 processInput 作为 MailboxDefaultAction 传入 MailboxProcessor。在 StreamTask 启动时，会调用 MailboxProcessor 的核心方法。

scss 复制代码

public final void invoke() throws Exception {
    // Allow invoking method 'invoke' without having to call 'restore' before it.
    if (!isRunning) {
        LOG.debug("Restoring during invoke will be called.");
        restoreInternal();
    }

    // final check to exit early before starting to run
    ensureNotCanceled();

    scheduleBufferDebloater();

    // let the task do its work
    getEnvironment().getMetricGroup().getIOMetricGroup().markTaskStart();
    runMailboxLoop();

    // if this left the run() method cleanly despite the fact that this was canceled,
    // make sure the "clean shutdown" is not attempted
    ensureNotCanceled();

    afterInvoke();
}

public void runMailboxLoop() throws Exception {
    mailboxProcessor.runMailboxLoop();
}

runMailboxLoop 的核心逻辑是一个 while 循环，在循环中处理 mail 并执行默认动作。

java 复制代码

public void runMailboxLoop() throws Exception {
    suspended = !mailboxLoopRunning;

    final TaskMailbox localMailbox = mailbox;

    checkState(
            localMailbox.isMailboxThread(),
            "Method must be executed by declared mailbox thread!");

    assert localMailbox.getState() == TaskMailbox.State.OPEN : "Mailbox must be opened!";

    final MailboxController mailboxController = new MailboxController(this);

    while (isNextLoopPossible()) {
        // The blocking `processMail` call will not return until default action is available.
        processMail(localMailbox, false);
        if (isNextLoopPossible()) {
            mailboxDefaultAction.runDefaultAction(
                    mailboxController); // lock is acquired inside default action as needed
        }
    }
}


private boolean isNextLoopPossible() {
    // 'Suspended' can be false only when 'mailboxLoopRunning' is true.
    return !suspended;
}

首先是做了前置检查，包括确保 TaskMailbox 是指定的 mailbox 线程，TaskMailbox 的状态是 OPEN。接着创建了 MailboxController，它用于 MailboxDefaultAction 与 MailboxProcessor 的交互。

然后就进入到 while (isNextLoopPossible()) 循环了，循环中调用了 processMail，在这个方法中对 mail 进行处理。

java 复制代码

private boolean processMail(TaskMailbox mailbox, boolean singleStep) throws Exception {
    // Doing this check is an optimization to only have a volatile read in the expected hot
    // path, locks are only
    // acquired after this point.
    boolean isBatchAvailable = mailbox.createBatch();

    // Take mails in a non-blockingly and execute them.
    boolean processed = isBatchAvailable && processMailsNonBlocking(singleStep);
    if (singleStep) {
        return processed;
    }

    // If the default action is currently not available, we can run a blocking mailbox execution
    // until the default action becomes available again.
    processed |= processMailsWhenDefaultActionUnavailable();

    return processed;
}

processMail 方法中先创建 batch，然后非阻塞的处理这批 mail。

scss 复制代码

private boolean processMailsNonBlocking(boolean singleStep) throws Exception {
    long processedMails = 0;
    Optional<Mail> maybeMail;

    while (isNextLoopPossible() && (maybeMail = mailbox.tryTakeFromBatch()).isPresent()) {
        if (processedMails++ == 0) {
            maybePauseIdleTimer();
        }
        runMail(maybeMail.get());
        if (singleStep) {
            break;
        }
    }
    if (processedMails > 0) {
        maybeRestartIdleTimer();
        return true;
    } else {
        return false;
    }
}

private void runMail(Mail mail) throws Exception {
    mailboxMetricsControl.getMailCounter().inc();
    mail.run();
    if (!suspended) {
        // start latency measurement on first mail that is not suspending mailbox execution,
        // i.e., on first non-poison mail, otherwise latency measurement is not started to avoid
        // overhead
        if (!mailboxMetricsControl.isLatencyMeasurementStarted()
                && mailboxMetricsControl.isLatencyMeasurementSetup()) {
            mailboxMetricsControl.startLatencyMeasurement();
        }
    }
}

processMailsNonBlocking 直接调用 runMail 方法，最终是调用 mail.run 执行具体动作。

processMailsWhenDefaultActionUnavailable 的逻辑是如果当前默认动作不可用，会接着调用 runMail 尝试处理 Mail，这里会阻塞的等待，直到有新的需要处理的 Mail 或者默认动作可用。

当默认动作可用时，就会执行默认动作，也就是 Stream.processInput，这里就是处理 StreamRecord 了。

java 复制代码

protected void processInput(MailboxDefaultAction.Controller controller) throws Exception {
    DataInputStatus status = inputProcessor.processInput();
    switch (status) {
        case MORE_AVAILABLE:
            if (taskIsAvailable()) {
                return;
            }
            break;
        case NOTHING_AVAILABLE:
            break;
        case END_OF_RECOVERY:
            throw new IllegalStateException("We should not receive this event here.");
        case STOPPED:
            endData(StopMode.NO_DRAIN);
            return;
        case END_OF_DATA:
            endData(StopMode.DRAIN);
            notifyEndOfData();
            return;
        case END_OF_INPUT:
            // Suspend the mailbox processor, it would be resumed in afterInvoke and finished
            // after all records processed by the downstream tasks. We also suspend the default
            // actions to avoid repeat executing the empty default operation (namely process
            // records).
            controller.suspendDefaultAction();
            mailboxProcessor.suspend();
            return;
    }

    ...
}

当 status 是 MORE_AVAILABLE，表示还有更多数据可用立即处理，判断当前任务可用就立即返回。当 status 是 END_OF_INPUT 时，表示所有的输入都结束了，这时就会暂停循环事件的调用。

Checkpoint 流程

触发 Checkpoint 的流程是调用 Stream.triggerCheckpointAsync 方法。

scss 复制代码

public CompletableFuture<Boolean> triggerCheckpointAsync(
        CheckpointMetaData checkpointMetaData, CheckpointOptions checkpointOptions) {
    checkForcedFullSnapshotSupport(checkpointOptions);

    MailboxExecutor.MailOptions mailOptions =
            CheckpointOptions.AlignmentType.UNALIGNED == checkpointOptions.getAlignment()
                    ? MailboxExecutor.MailOptions.urgent()
                    : MailboxExecutor.MailOptions.options();

    CompletableFuture<Boolean> result = new CompletableFuture<>();
    mainMailboxExecutor.execute(
            mailOptions,
            () -> {
                try {
                    boolean noUnfinishedInputGates =
                            Arrays.stream(getEnvironment().getAllInputGates())
                                    .allMatch(InputGate::isFinished);

                    if (noUnfinishedInputGates) {
                        result.complete(
                                triggerCheckpointAsyncInMailbox(
                                        checkpointMetaData, checkpointOptions));
                    } else {
                        result.complete(
                                triggerUnfinishedChannelsCheckpoint(
                                        checkpointMetaData, checkpointOptions));
                    }
                } catch (Exception ex) {
                    // Report the failure both via the Future result but also to the mailbox
                    result.completeExceptionally(ex);
                    throw ex;
                }
            },
            "checkpoint %s with %s",
            checkpointMetaData,
            checkpointOptions);
    return result;
}

通过调用 mainMailboxExecutor.execute 方法来向 Mailbox 中提交 Mail。Checkpoint 完成的通知也是一样放在 Mailbox 中执行的，不过这里提交的是一个高优先级的操作。

typescript 复制代码

private Future<Void> notifyCheckpointOperation(
        RunnableWithException runnable, String description) {
    CompletableFuture<Void> result = new CompletableFuture<>();
    mailboxProcessor
            .getMailboxExecutor(TaskMailbox.MAX_PRIORITY)
            .execute(
                    () -> {
                        try {
                            runnable.run();
                        } catch (Exception ex) {
                            result.completeExceptionally(ex);
                            throw ex;
                        }
                        result.complete(null);
                    },
                    description);
    return result;
}

总结

本文我们梳理了 Mailbox 相关的源码。Flink 通过 Mailbox 线程模型来简化相关代码逻辑。我们先了解了几个核心类：Mail、TaskMailbox、MailboxProcessor、MailboxExecutor。然后梳理了具体的事件处理和触发的流程。
