基于 YOLOv8 的高压输电线路（绝缘子、电缆）故障自动识别 [目标检测完整源码]

面向电力巡检的智能视觉方案：基于 YOLOv8 的高压输电线路故障自动识别系统实践

引言：从人工巡检到智能感知

在电力系统运维场景中，高压输电线路长期暴露于复杂自然环境之下，容易受到老化、外力破坏、植被侵扰等多重因素影响。一旦出现电缆破损、绝缘子损坏或植被遮挡，不仅会增加线路损耗，更可能引发严重的安全事故。

传统依赖人工或定期巡检的方式，普遍存在效率低、覆盖面有限、主观依赖强等问题。随着无人机巡检和工业摄像头的大规模应用，如何对海量巡检图像进行快速、准确的自动分析，成为电力行业智能化升级的关键技术问题。

本文围绕这一实际需求，介绍一套 基于 YOLOv8 的高压输电线路故障检测系统 ，从模型设计、数据训练到可视化应用落地，完整呈现一条工程级实现路径。

源码下载与效果演示

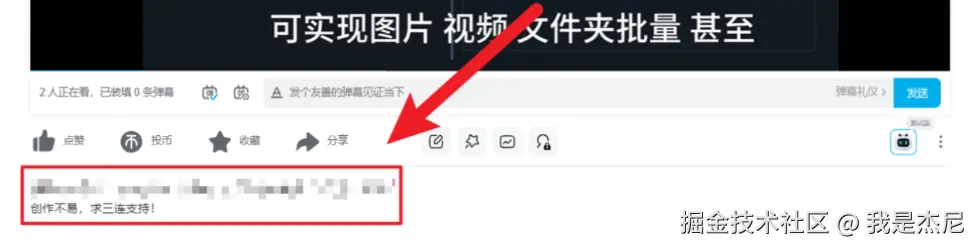

哔哩哔哩视频下方观看： www.bilibili.com/video/BV18x...

包含：

📦完整项目源码

📦 预训练模型权重

🗂️ 数据集地址（含标注脚本

一、系统整体架构设计

整个系统采用"深度学习检测模型 + 桌面端可视化工具 "的架构模式，兼顾算法性能与使用友好性。

1. 技术选型说明

检测模型：YOLOv8（Detection 分支）
推理框架：PyTorch + Ultralytics
交互界面：PyQt5
输入源支持：
- 静态图片
- 批量图像文件夹
- 视频文件
- 实时摄像头 / IPC 流

2. 系统工作流程

输入图像或视频流
YOLOv8 模型执行目标检测
输出目标类别、置信度与边界框
PyQt5 界面实时展示与结果保存

这种设计使系统既可用于离线巡检分析 ，也能胜任在线实时监控场景。

二、检测目标定义与业务语义

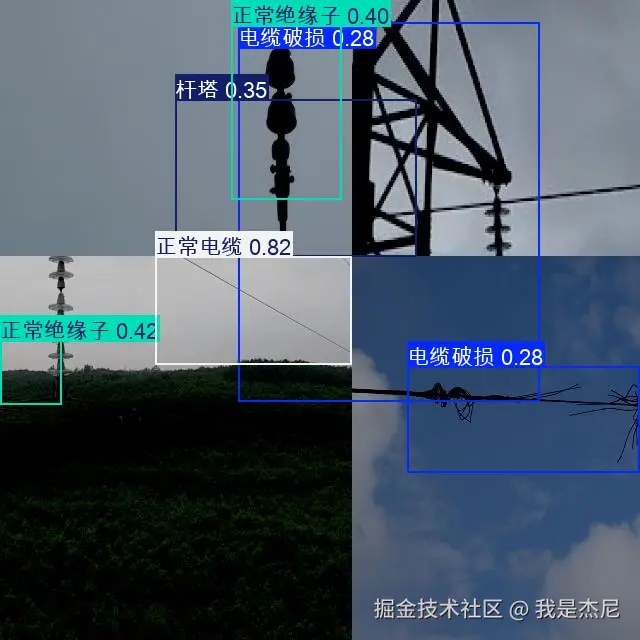

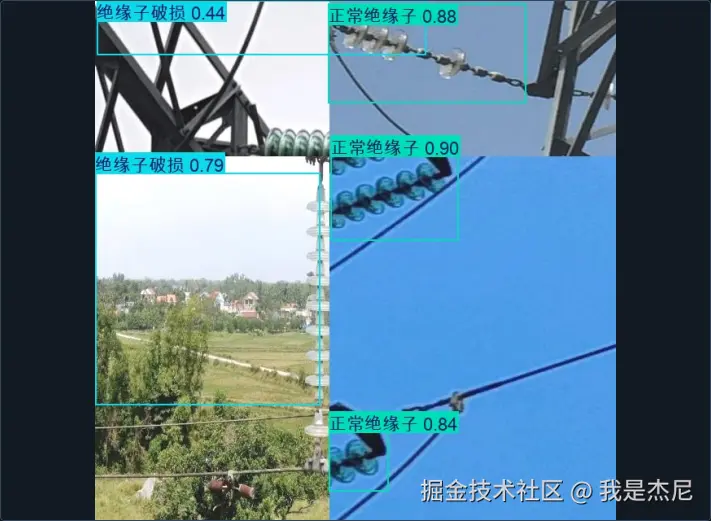

针对输电线路典型风险点，系统定义了 6 类关键检测目标：

电缆破损
绝缘子破损
正常电缆
正常绝缘子
杆塔结构
植被遮挡

这种"异常 + 正常状态并行建模"的策略，有助于模型更好地理解输电线路的整体结构语义，而不仅仅是做简单的缺陷定位。

三、YOLOv8 在电力巡检场景中的优势

YOLOv8 作为新一代实时目标检测模型，在本项目中展现出明显优势：

Anchor-Free 设计：对尺度变化大的目标（如远距离绝缘子）更友好
高推理速度：满足视频流与摄像头实时检测需求
训练与部署流程成熟：易于复现和二次开发
原生支持模型导出：便于后续边缘端或嵌入式部署

在复杂背景（天空、山林、建筑混合）下，模型仍能保持较高的检测稳定性。

四、数据集构建与模型训练实践

1. 数据组织规范

项目采用标准 YOLO 数据集结构：

text 复制代码

dataset/
├── images/
│   ├── train/
│   └── val/
├── labels/
│   ├── train/
│   └── val/

每张图像均对应一个标签文件，记录目标类别与归一化后的边界框信息。

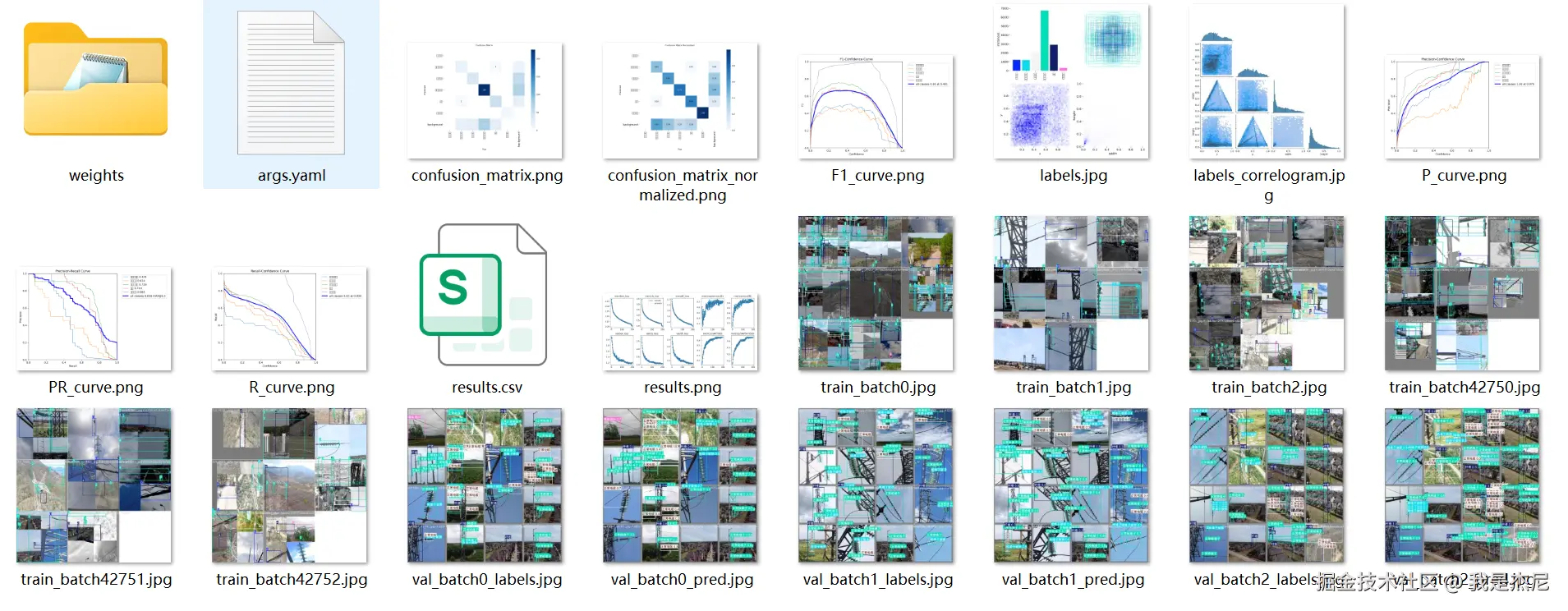

2. 训练与评估指标

训练过程中重点关注以下指标：

box_loss：目标定位精度
cls_loss：类别区分能力
mAP@0.5：整体检测性能

当 mAP@0.5 达到较高水平后，模型即可用于实际巡检任务。

五、推理部署与可视化系统实现

1. 模型推理示例

python 复制代码

from ultralytics import YOLO

model = YOLO("best.pt")
results = model("test.jpg", conf=0.25, save=True)

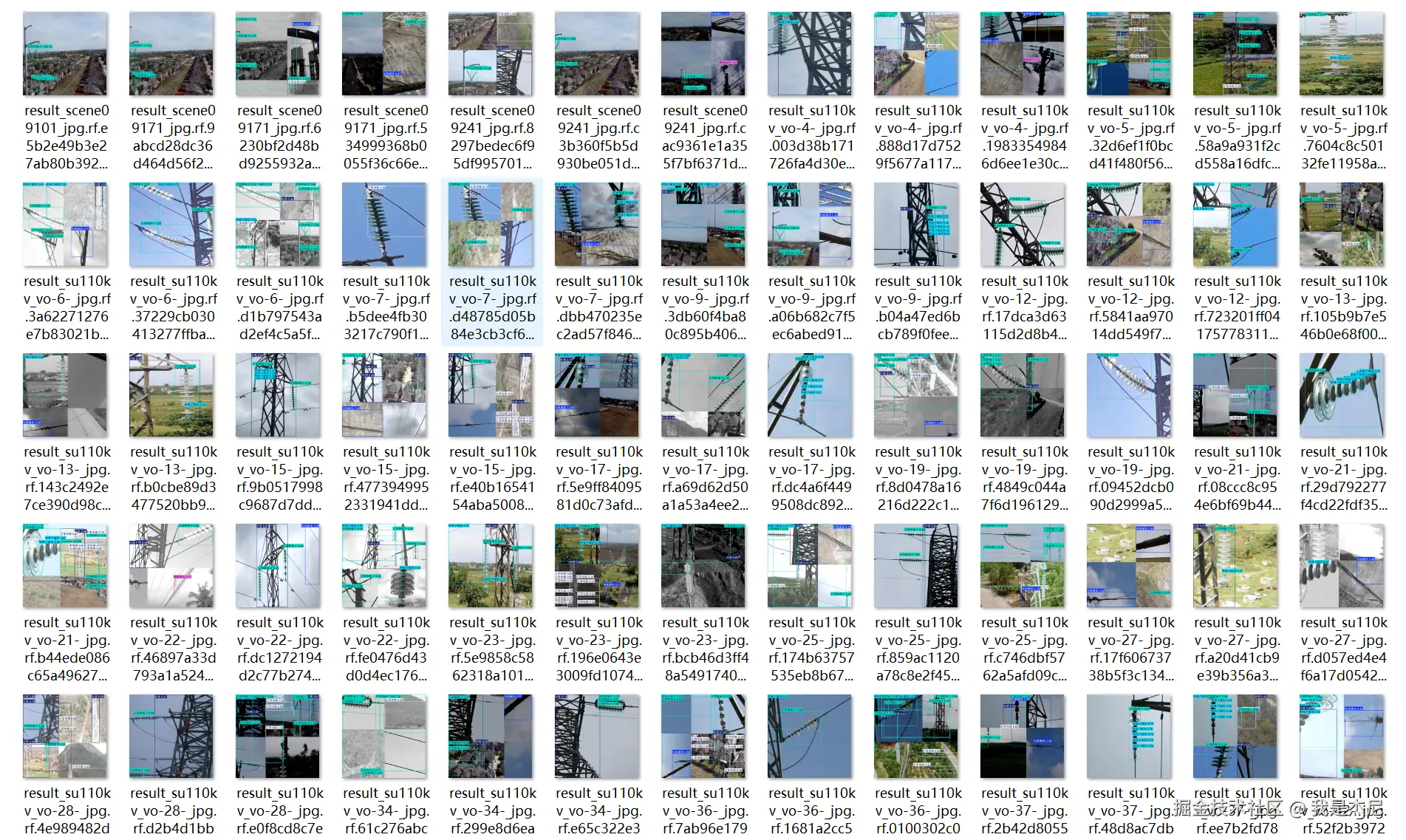

推理结果包含类别、置信度、坐标信息，可直接用于后续告警或分析。

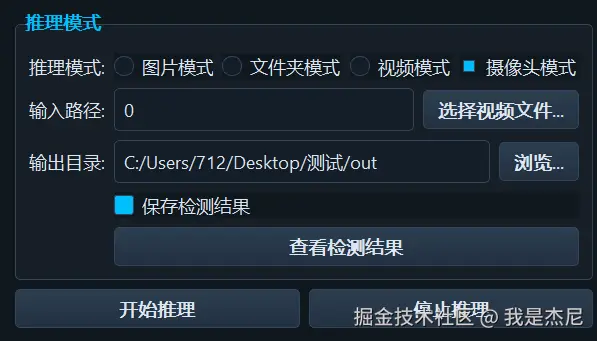

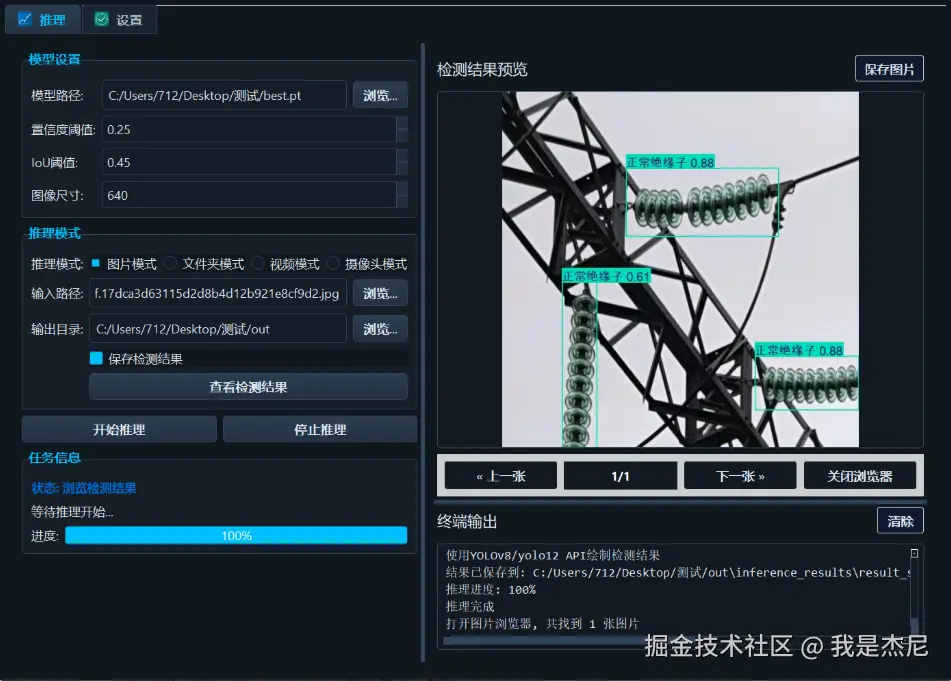

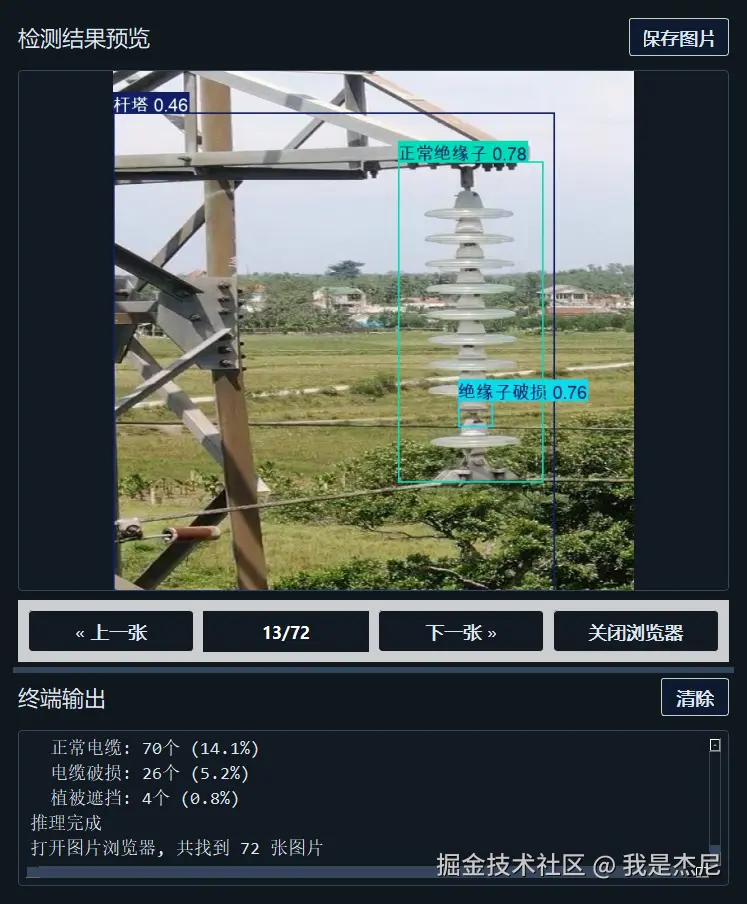

2. PyQt5 桌面端优势

通过 PyQt5 封装模型推理逻辑，系统实现了：

无需命令行的可视化操作
检测结果实时显示
图片 / 视频 / 日志一键保存
面向非算法人员的友好使用体验

这使模型真正从"算法Demo"转变为"可交付工具"。

六、应用场景与扩展方向

1. 典型应用

无人机巡检图像自动筛查
输电线路在线监控预警
运维历史数据分析与复盘

2. 后续可扩展能力

融合红外图像，实现多模态巡检
引入时序分析，检测隐性退化趋势
模型轻量化，部署至边缘设备

结语

本文从实际电力巡检需求出发，介绍了一套 基于 YOLOv8 的高压输电线路故障检测工程方案 。通过将高性能目标检测模型与 PyQt5 可视化系统相结合，构建了一个可训练、可部署、可使用的完整技术闭环。

该方案不仅验证了深度学习在电力巡检场景中的应用价值，也为工业视觉项目的工程化落地提供了可复用的实现范式。随着数据规模与应用场景的进一步扩展，智能巡检系统将在电力安全保障中发挥越来越核心的作用。

本文以高压输电线路智能巡检为核心应用场景，系统阐述了一套基于 YOLOv8 目标检测模型与 PyQt5 可视化系统 的工程化实现方案。通过对电缆破损、绝缘子故障、植被遮挡等关键目标的自动识别，系统有效提升了巡检效率与识别准确性，降低了对人工经验的依赖。从数据构建、模型训练到桌面端部署与实时推理，整体方案具备良好的完整性与可扩展性，可为电力行业的智能巡检、无人机图像分析及工业视觉应用提供具有参考价值的技术路径。
