| 项 | 内容 |
|---|---|
| 文档名称 | 阿里云多地域混合云网络架构设计 |
| 适用范围 | 多地域业务部署、混合云（本地 IDC + 云 + 跨云厂商）集成场景 |
一、架构概述
本架构为阿里云多地域分布式混合云网络方案，实现跨地域资源隔离、公网 / 私网流量精细化管控、本地 IDC / 跨云厂商资源互联，同时通过多层安全组件保障网络合规性，支撑高可用、多场景的业务部署需求。

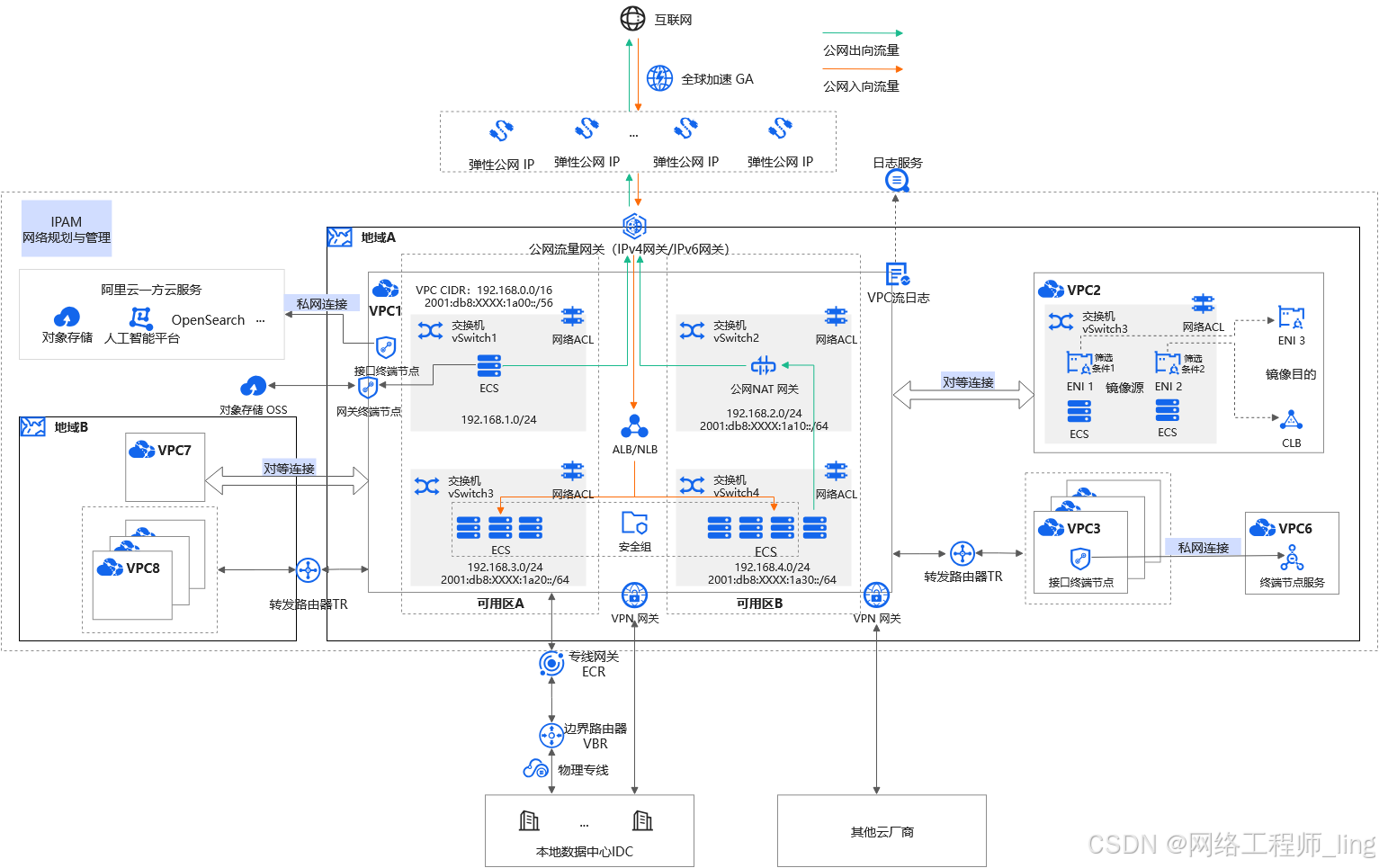

二、架构拓扑总览
架构覆盖地域 A、地域 B 两个物理区域，同时对接本地 IDC、其他云厂商，核心网络边界与组件关系如下：
- 地域 A：包含 VPC1、VPC2、VPC3，承载核心业务资源，支持 IPv4/IPv6 双栈；
- 地域 B：包含 VPC7、VPC8，作为异地容灾 / 业务扩展节点；
- 外部对接：通过专线网关对接本地 IDC，通过 VPN 网关对接其他云厂商。
三、核心组件及功能说明
| 组件类型 | 核心组件 | 架构内作用 |
|---|---|---|
| 网络隔离单元 | VPC（虚拟私有云） | 按业务 / 地域划分资源隔离域，地域 A/VPC1 包含 IPv4（192.168.0.0/16）及 IPv6 网段 |
| 子网与转发 | 交换机（vSwitch） | 拆分 VPC 内子网（如 192.168.1.0/24），实现可用区级别的资源分组 |
| 公网接入 | 弹性公网 IP、全球加速 GA | 提供公网访问入口，GA 优化跨地域公网访问体验 |
| 流量网关 | 公网流量网关、NAT 网关 | 处理公网 / 私网流量转发，支持 IPv4/IPv6 双栈转换 |
| 私网互联 | 对等连接、转发路由器 TR | 实现不同 VPC、不同地域（地域 A - 地域 B）间的私网通信 |
| 混合云对接 | 专线网关 ECR、VPN 网关 | 专线对接本地 IDC，VPN 对接其他云厂商 |
| 安全管控 | 网络 ACL、安全组 | 网络层（ACL）+ 实例层（安全组）的分层访问控制 |
| 业务与负载 | ECS、ALB/NLB | ECS 承载业务实例，ALB/NLB 实现业务流量的负载均衡 |
四、典型业务场景
-
公网业务访问场景
- 流量路径：用户→全球加速 GA→弹性公网 IP→公网流量网关→ALB/NLB→ECS（VPC1 可用区 A/B）；
- 价值：通过 GA 降低公网延迟，ALB 保障业务高可用。
-
跨地域 VPC 通信场景
- 流量路径：地域 B/VPC7→转发路由器 TR→地域 A/VPC1→对等连接→VPC2；
- 价值：实现不同地域、不同 VPC 间的低延迟私网互通。
-
本地 IDC 混合云接入场景
- 流量路径：本地 IDC→物理专线→边界路由器 VBR→专线网关 ECR→VPC1（地域 A）；
- 价值：通过专线保障本地与云资源的稳定、高带宽通信。
-
跨云厂商互联场景
- 流量路径：其他云厂商→VPN 网关→VPC1（地域 A）；
- 价值：实现多云资源的互联互通。
五、安全设计
- 分层访问控制：网络 ACL 限制子网级流量，安全组限制 ECS 实例级端口 / IP 访问；
- 流量审计：通过 VPC 流日志 + 日志服务，记录公网 / 私网流量明细，支撑安全审计与故障排查；
- 网络隔离：VPC 间默认隔离，仅通过对等连接 / TR 等授权方式互通，避免非预期访问。
六、运维与监控
- 流量监控：通过 CLB+ENI 镜像，复制业务流量用于流量分析与异常检测；
- 日志管理：日志服务统一存储 VPC 流日志、组件运行日志，支持检索与可视化展示。
