当设备出现故障（如电机过载、传感器异常、急停触发），PLC 控制蜂鸣器发声和报警灯闪烁。操作员听到 / 看到报警后，按下消音按钮，蜂鸣器暂时停止发声(可指定时间)，报警灯常亮（表示故障仍存在），直到故障排除后报警灯才熄灭。
一、控制逻辑与硬件接线
1. 硬件元件
| 元件 | 硬件类型 | 变量名 | 地址 | 说明 |
|---|---|---|---|---|
| 故障信号 | 常开按钮 | bAlarmFlag | %IX0.1 | 闭合表示故障发生 |
| 消音按钮 | 常开按钮 | bSilenceButton | %IX0.2 | 按下时闭合，松开时断开 |
| 报警灯 | 指示灯 | bAlarmLight | %QX0.0 | 点亮表示报警状态 |
| 蜂鸣器 | 蜂鸣器 | bAlarmSpeaker | %QX0.1 | 发声表示报警状态 |
IO 地址根据实际情况设置，PC 模拟不影响功能。
2. 核心逻辑
- 当故障信号闭合时，报警灯点亮，蜂鸣器发声。
- 当消音按钮按下时，蜂鸣器停止发声，报警灯保持点亮状态。
- 蜂鸣器在消音按钮按下后，延时一段时间（如 30 秒）后重新发声，提醒操作员故障仍然存在。
- 当故障信号断开时，报警灯熄灭，蜂鸣器停止发声。
二、使用 AWPLC 实现消音按钮程序
AWPLC 目前支持 梯形图、AWBlock 和 ST 语言三种编程，下面用这三种编程语言分别实现消音按钮控制逻辑。
1. 梯形图

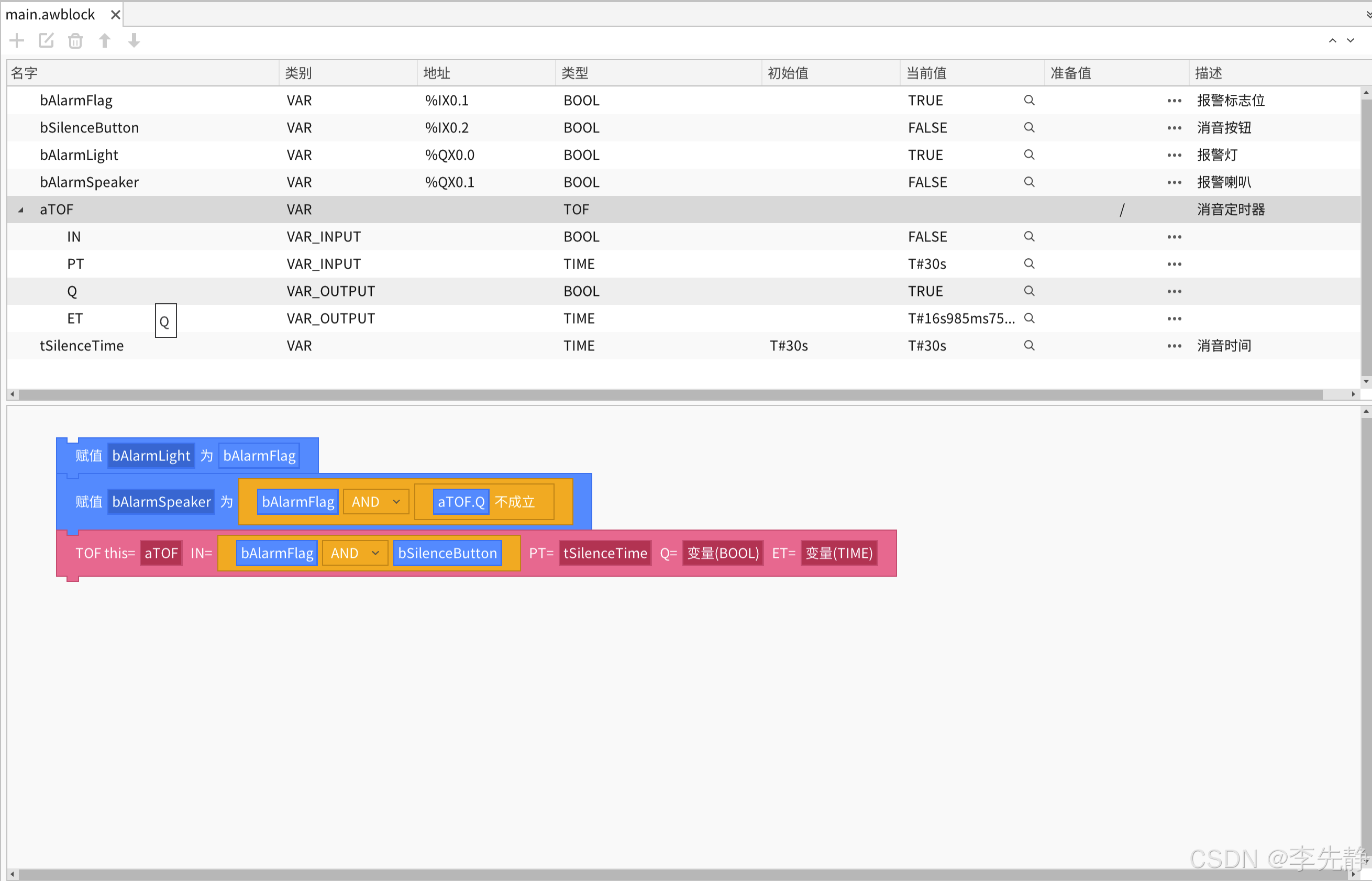

2. AWBlock

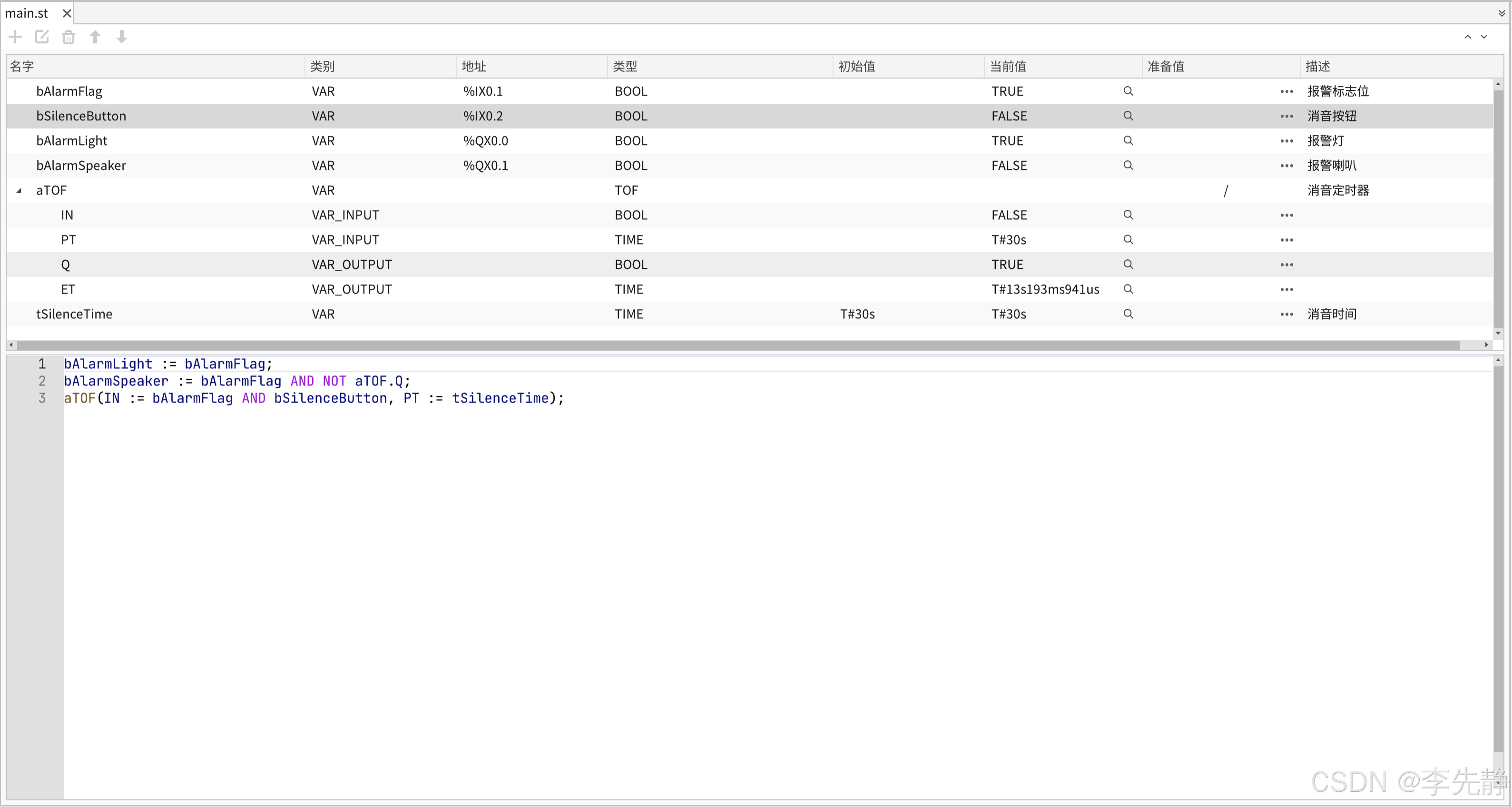

3. ST
