银河麒麟(Kylin) - V10 SP1桌面操作系统ARM64编译 draw.io 画图工具

原因

项目需求及源码编译

测试环境

测试机配置

型号：联想CF4720J

CPU：飞腾D2000/8 （2.3GHz）

内存：16G

硬盘：256G SSD

系统：Kylin-Desktop-V10-GFB-Release-020

平台架构：ARM

准备工作

银河麒麟V10操作系统
Node.js（建议 v18 或更高版本）
npm
Git
Java 8+（用于运行 Closure Compiler）
Python 3（用于构建脚本）

获取源码

bash 复制代码

git clone https://github.com/jgraph/drawio-desktop.git
cd drawio-desktop
git checkout v29.2.9

编译

初始化所有子模块

bash 复制代码

git submodule update --init --recursive

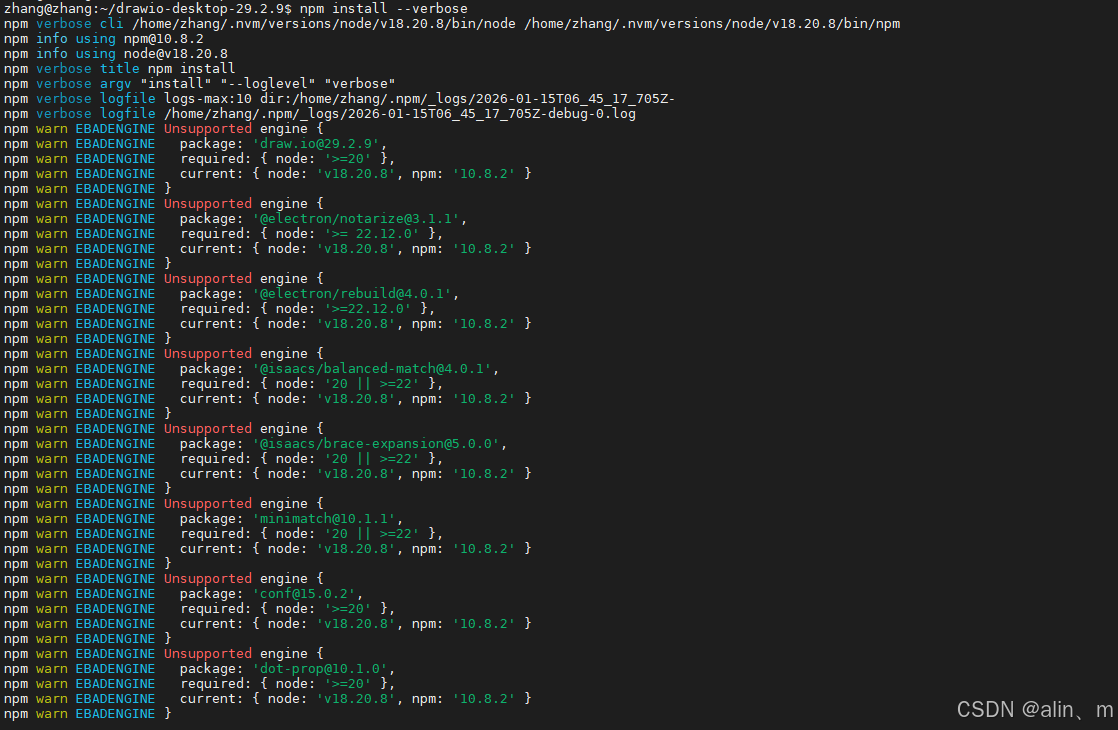

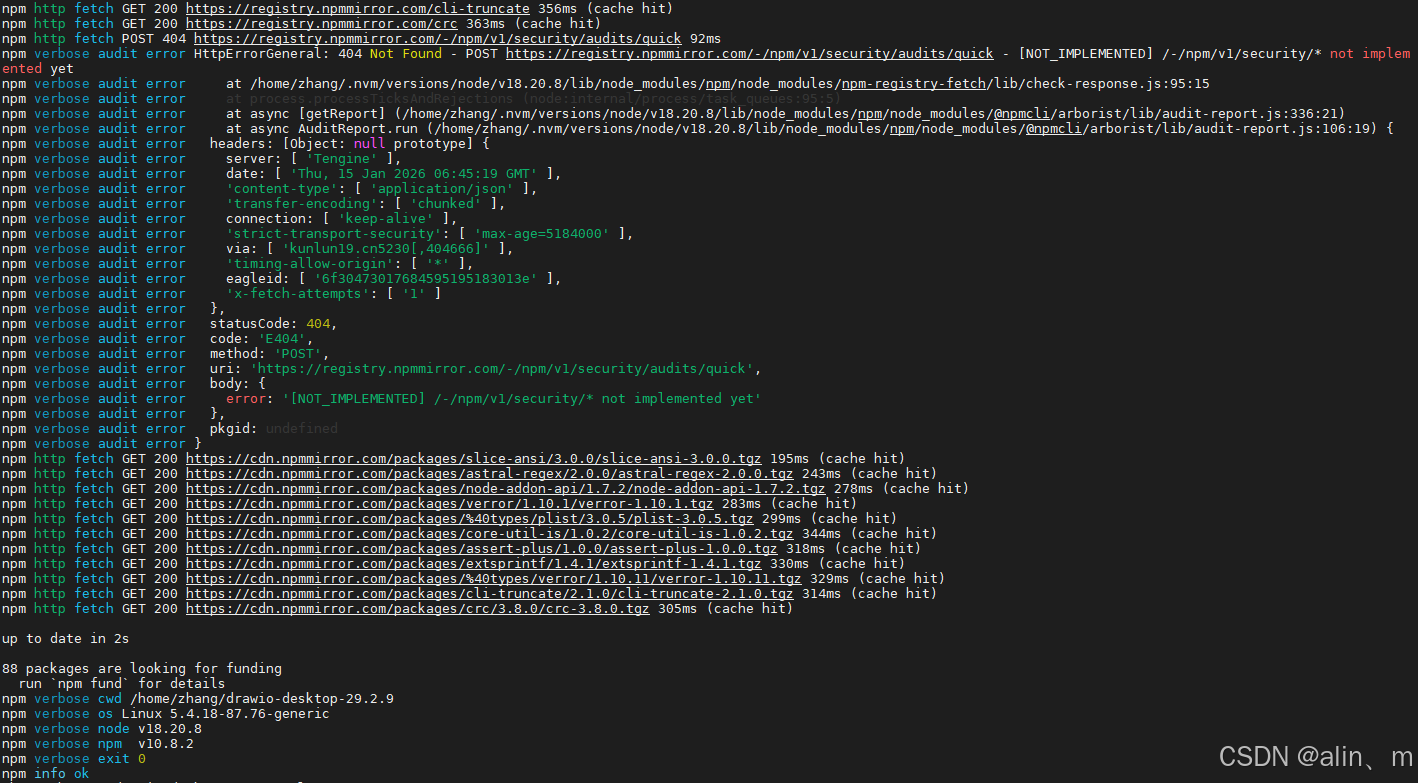

安装依赖

bash 复制代码

npm install  --verbose

编译构建

bash 复制代码

npm run release-linux

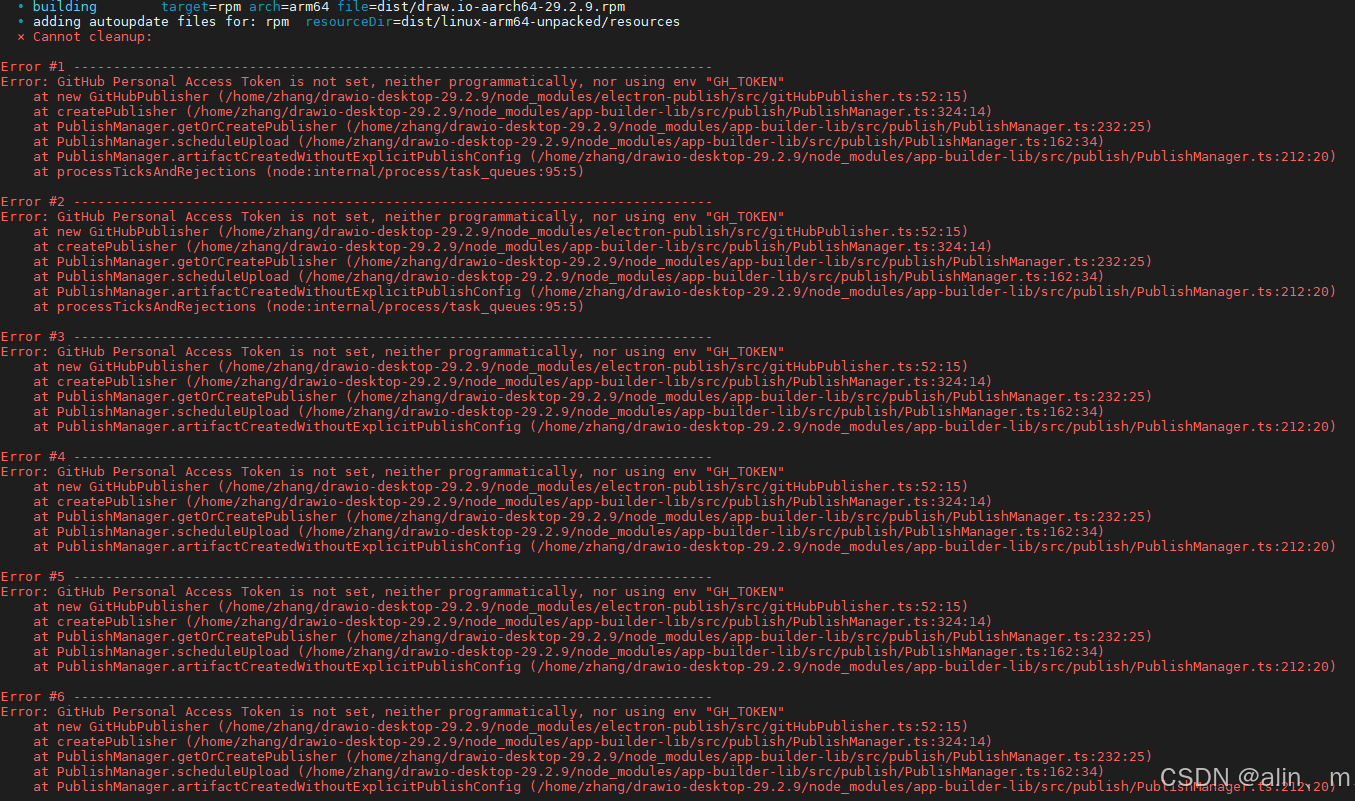

警告：
这个错误是因为 electron-builder 试图将构建结果发布到 GitHub，但你没有设置 GitHub Token。你需要禁用发布功能，或者使用只构建不发布的命令。
不用管它因为项目构建已经完成

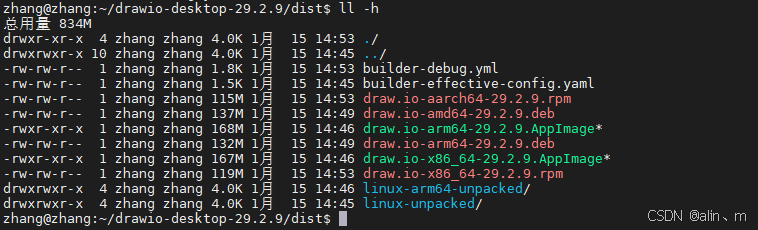

查看生成的文件

bash 复制代码

ls -la dist/

可能包含：

draw.io-29.2.9.AppImage
draw.io_29.2.9_arm64.deb
draw.io-29.2.9.x86_64.rpm
draw.io-29.2.9.snap

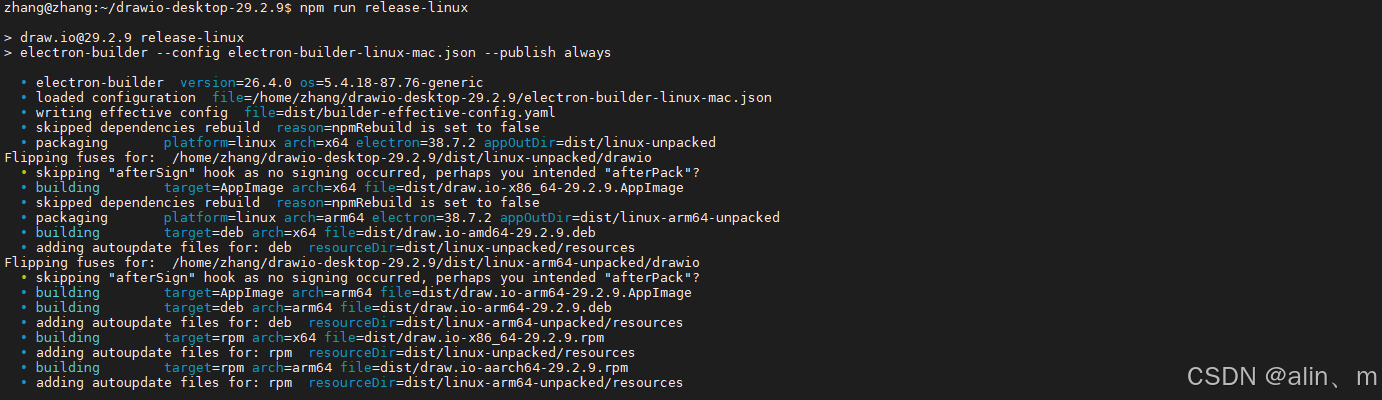

如图：

构建完成文件会自动打包成 .AppImage、.deb 、.rpm 、格式

如果需要构建 Snap 包：

bash 复制代码

npm run release-snap

我不需要，所以没有构建Snap 包。

如果遇到 electron 下载问题：

设置国内镜像：

bash 复制代码

# 临时设置环境变量
export ELECTRON_MIRROR="https://npmmirror.com/mirrors/electron/"

# 或者永久设置
echo 'electron_mirror="https://npmmirror.com/mirrors/electron/"' >> ~/.npmrc
echo 'ELECTRON_MIRROR="https://npmmirror.com/mirrors/electron/"' >> ~/.bashrc
source ~/.bashrc

# 然后重新安装
npm install

配置构建参数自行查看

如果需要自定义配置，可以查看对应的配置文件：

bash 复制代码

# 查看 Linux 构建配置
cat electron-builder-linux-mac.json

# 查看 snap 构建配置
cat electron-builder-snap.json

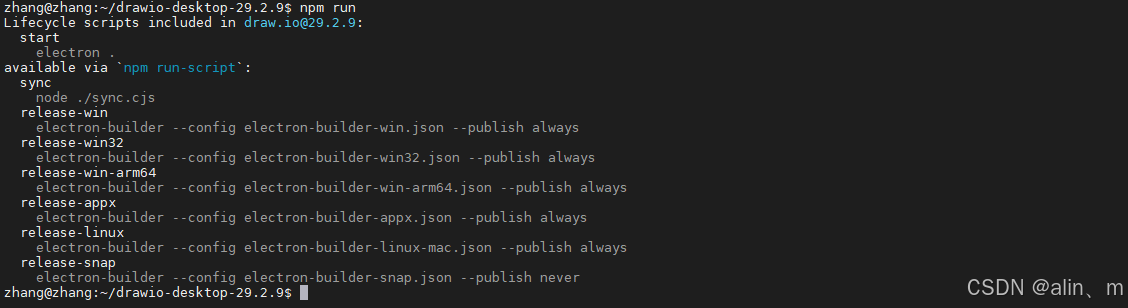

构建参数命令查看：

bash 复制代码

npm  run

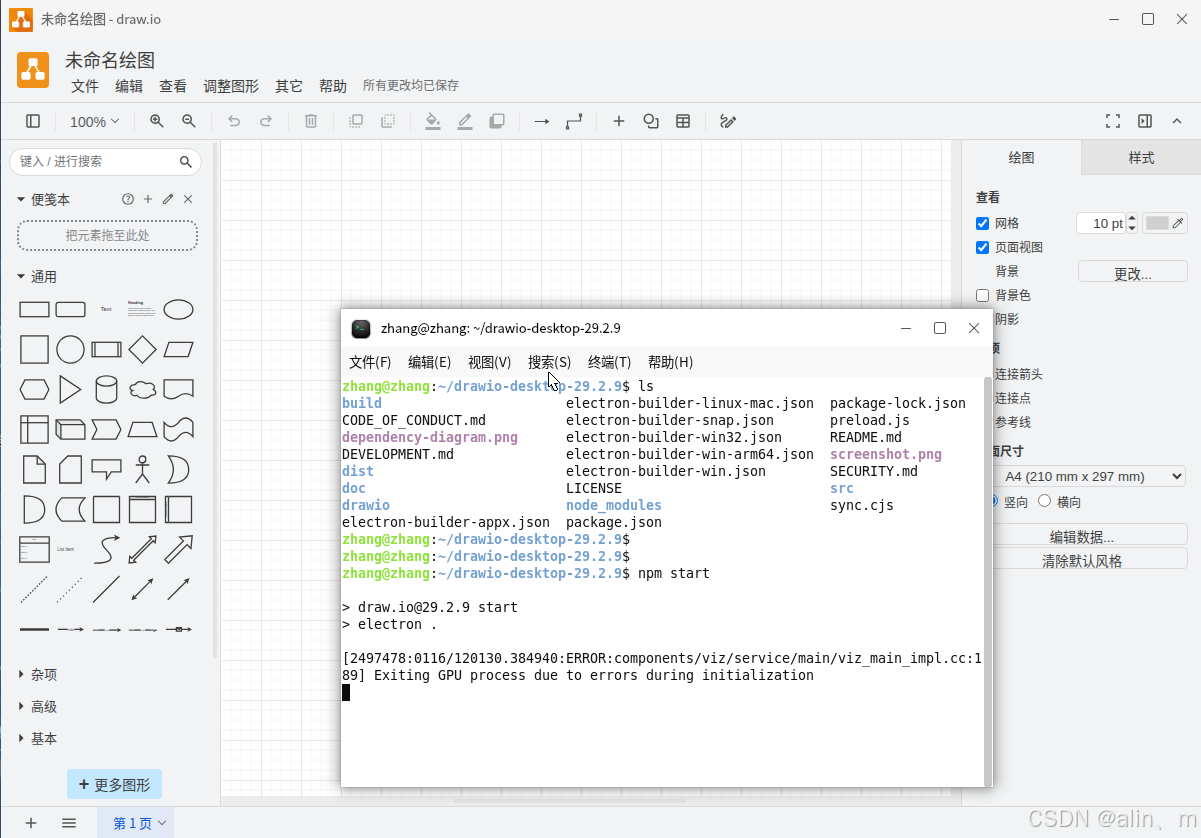

开发模式运行

如果你想先测试应用是否正常工作：

bash 复制代码

npm start

如果弹窗口未进入软件或者卡死的状态、因为缺失依赖或者依赖下载不全造成的请重复以下操作：

bash 复制代码

# 1. 清理历史依赖以及构建的历史数据
rm -rf node_modules dist

npm cache clean --force

# 2. 确保依赖安装正确
npm install

# 3. 构建 Linux AppImage
npm run release-linux

# 4. 输出文件在 dist/ 目录
ls -la dist/

银河麒麟V10操作系统安装Node 18.x

使用 nvm（Node Version Manager）

bash 复制代码

# 安装 Node.js 18
nvm install 18
# 选择 Node.js 18
nvm use 18
# 确认 Node.js 版本
node --version  # 应该显示 v14.x.x 或更高
npm --version

安装

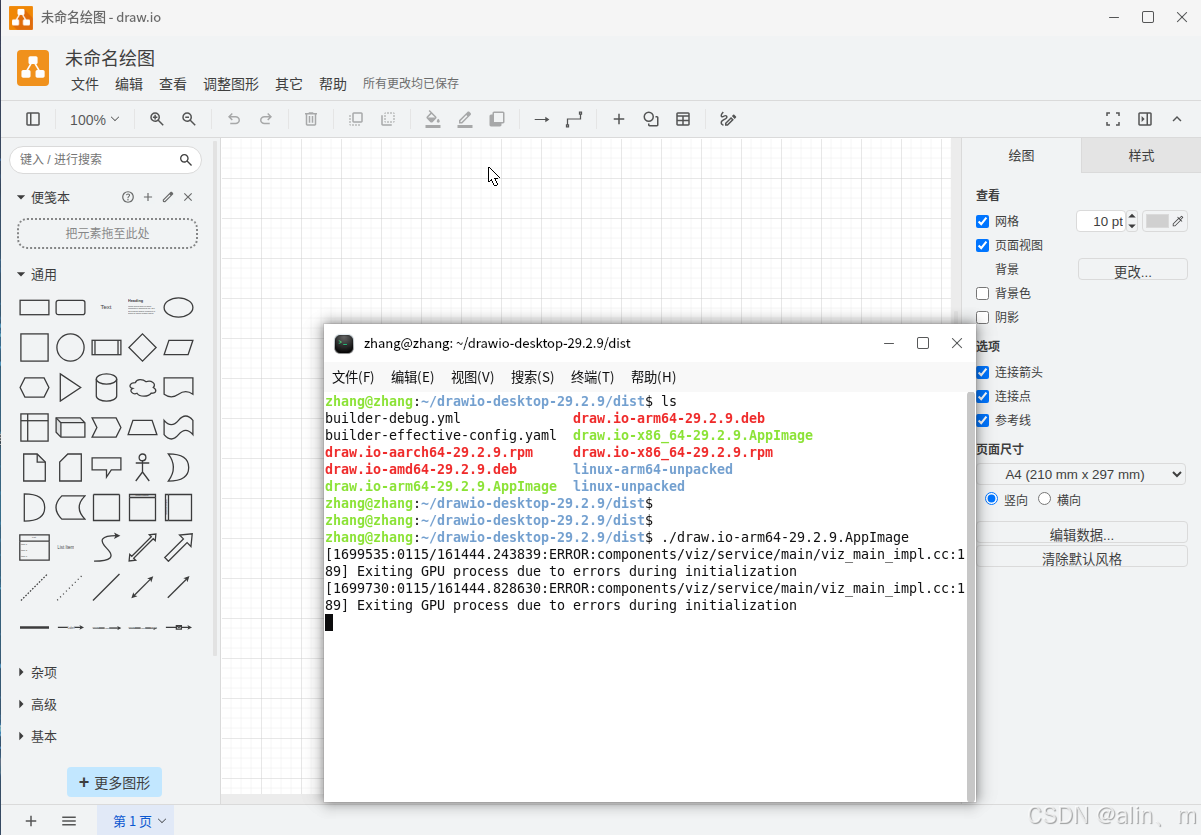

安装方式 1：AppImage（无需安装，直接运行）

bash 复制代码

# 赋予执行权限
chmod +x dist/draw.io-29.2.9.AppImage

# 直接运行
./dist/draw.io-29.2.9.AppImage

# 或复制到系统目录
sudo cp dist/draw.io-29.2.9.AppImage /usr/local/bin/drawio

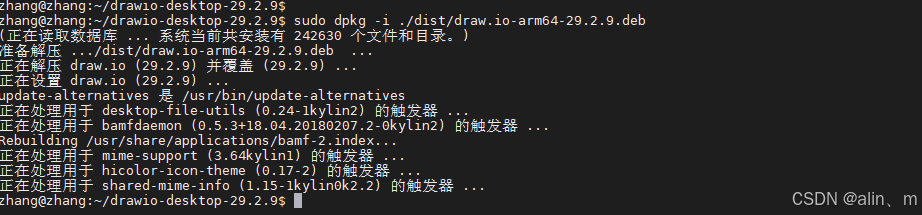

安装方式 2：DEB 包（Ubuntu/Debian/deepin）

bash 复制代码

sudo apt install ./dist/draw.io-arm64-29.2.9.deb
# 或者使用 dpkg
sudo dpkg -i dist/draw.io-arm64-29.2.9.deb
sudo apt install -f  # 修复依赖

deb安装包安装完成未报错、在开始菜单打开draw.io画图工具正常画图。

构建过程中出现的问题

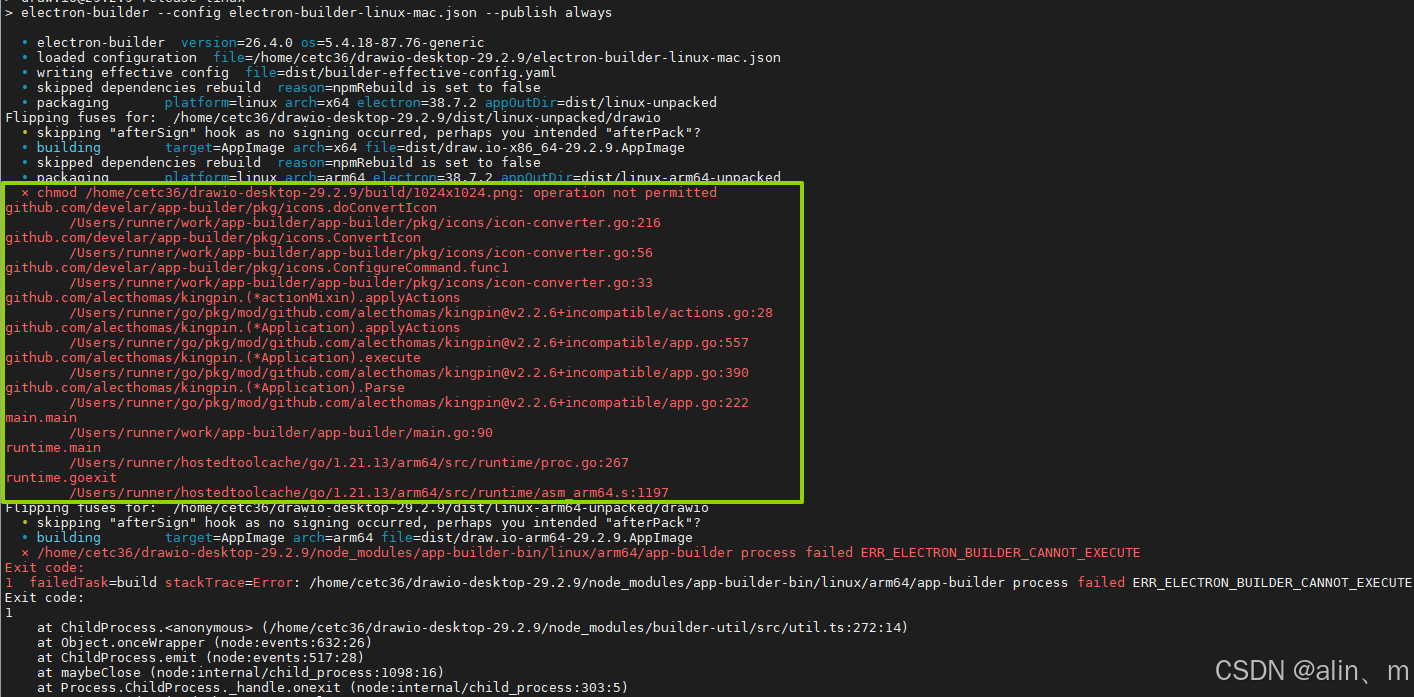

如果编译中出现报错 ①

如果出现github/download/fpm@2.1.4连接超时：

重新执行

bash 复制代码

npm run release-linux

如果编译中出现报错 ②

如果出现权限错误：

bash 复制代码

# 修复目录权限
sudo chown -R $USER:$USER ~/.cache/electron
sudo chown -R $USER:$USER ~/.npm
sudo chown -R $USER:$USER .

如果缺少依赖（对于 deepin/UOS）：

bash 复制代码

sudo apt-get install -y \
    libgtk-3-0 \
    libnss3 \
    libasound2 \
    libxss1 \
    libgconf-2-4 \
    fakeroot \
    rpm \
    snapd

如果编译中出现报错 ③

javascript 复制代码

zhang@zhang:~/drawio-desktop$ npm run release-linux

> draw.io@29.2.9 release-linux /home/zhang/drawio-desktop
> electron-builder --config electron-builder-linux-mac.json --publish always

/home/zhang/drawio-desktop/node_modules/http-proxy-agent/dist/index.js:45
        this.proxyHeaders = opts?.headers ?? {};
                                 ^

SyntaxError: Unexpected token .
    at Module._compile (internal/modules/cjs/loader.js:723:23)
    at Object.Module._extensions..js (internal/modules/cjs/loader.js:789:10)
    at Module.load (internal/modules/cjs/loader.js:653:32)
    at tryModuleLoad (internal/modules/cjs/loader.js:593:12)
    at Function.Module._load (internal/modules/cjs/loader.js:585:3)
    at Module.require (internal/modules/cjs/loader.js:692:17)
    at require (internal/modules/cjs/helpers.js:25:18)
    at Object.<anonymous> (/home/cetc36/drawio-desktop/node_modules/builder-util/src/nodeHttpExecutor.ts:3:1)
    at Module._compile (internal/modules/cjs/loader.js:778:30)
    at Object.Module._extensions..js (internal/modules/cjs/loader.js:789:10)
npm ERR! code ELIFECYCLE
npm ERR! errno 1
npm ERR! draw.io@29.2.9 release-linux: `electron-builder --config electron-builder-linux-mac.json --publish always`
npm ERR! Exit status 1
npm ERR!
npm ERR! Failed at the draw.io@29.2.9 release-linux script.
npm ERR! This is probably not a problem with npm. There is likely additional logging output above.

npm ERR! A complete log of this run can be found in:
npm ERR!     /home/zhang/.npm/_logs/2026-01-10T04_01_48_775Z-debug.log
zhang@zhang:~/drawio-desktop$

这个错误是因为你的 Node.js 版本太低，不支持可选链操作符。drawio-desktop 需要 Node.js 14 或更高版本。

如果编译中出现报错 ④

bash 复制代码

zhang@zhang:~/drawio-desktop$ npm run release-linux

> draw.io@29.2.9 release-linux /home/zhang/drawio-desktop
> electron-builder --config electron-builder-linux-mac.json --publish always

Error: Cannot find module 'stream/promises'
Require stack:
- /home/zhang/drawio-desktop/node_modules/@electron/universal/dist/cjs/sha.js
- /home/zhang/drawio-desktop/node_modules/@electron/universal/dist/cjs/index.js
- /home/zhang/drawio-desktop/node_modules/app-builder-lib/out/macPackager.js
- /home/zhang/drawio-desktop/node_modules/app-builder-lib/out/index.js
- /home/zhang/drawio-desktop/node_modules/electron-builder/out/builder.js
- /home/zhang/drawio-desktop/node_modules/electron-builder/out/cli/cli.js
- /home/zhang/drawio-desktop/node_modules/electron-builder/cli.js
    at Function.Module._resolveFilename (internal/modules/cjs/loader.js:931:15)
    at Function.Module._load (internal/modules/cjs/loader.js:774:27)
    at Module.require (internal/modules/cjs/loader.js:1003:19)
    at require (internal/modules/cjs/helpers.js:107:18)
    at Object.<anonymous> (/home/zhang/drawio-desktop/node_modules/@electron/universal/src/sha.ts:3:1)
    at Module._compile (internal/modules/cjs/loader.js:1114:14)
    at Object.Module._extensions..js (internal/modules/cjs/loader.js:1143:10)
    at Module.load (internal/modules/cjs/loader.js:979:32)
    at Function.Module._load (internal/modules/cjs/loader.js:819:12)
    at Module.require (internal/modules/cjs/loader.js:1003:19)
npm ERR! code ELIFECYCLE
npm ERR! errno 1
npm ERR! draw.io@29.2.9 release-linux: `electron-builder --config electron-builder-linux-mac.json --publish always`
npm ERR! Exit status 1
npm ERR!
npm ERR! Failed at the draw.io@29.2.9 release-linux script.
npm ERR! This is probably not a problem with npm. There is likely additional logging output above.

npm ERR! A complete log of this run can be found in:
npm ERR!     /home/zhang/.npm/_logs/2026-01-10T05_39_31_024Z-debug.log

这个错误表明你的 Node.js 版本虽然可能满足了基础要求，但仍低于构建所需依赖的内部版本。stream/promises 模块在 Node.js 15.0.0 或更高版本中才被引入。

建议大家请使用Node.js 18.x

如果编译中出现报错 ⑤

bash 复制代码

Error: EACCES: permission denied, mkdtemp '/home/zhang/drawio-desktop/node_modules/electron/electron-download-xWbmdd'

这个权限错误是因为你用 sudo 或其他方式以 root 权限安装了部分依赖，导致目录权限混乱。请按以下步骤修复：

bash 复制代码

# 清理 node_modules 和缓存
sudo rm -rf node_modules package-lock.json ~/.npm/_logs/*
sudo rm -rf ~/.cache/electron ~/.electron

# 重置目录权限
sudo chown -R $USER:$USER .
sudo chmod -R 755 .

# 重新安装依赖（不要用 sudo！）
npm install

如果问题仍然存在

bash 复制代码

# 清理更彻底的缓存
npm cache clean --force

# 删除全局 electron 缓存
rm -rf ~/.electron
rm -rf /tmp/electron-*

# 重新安装
npm install

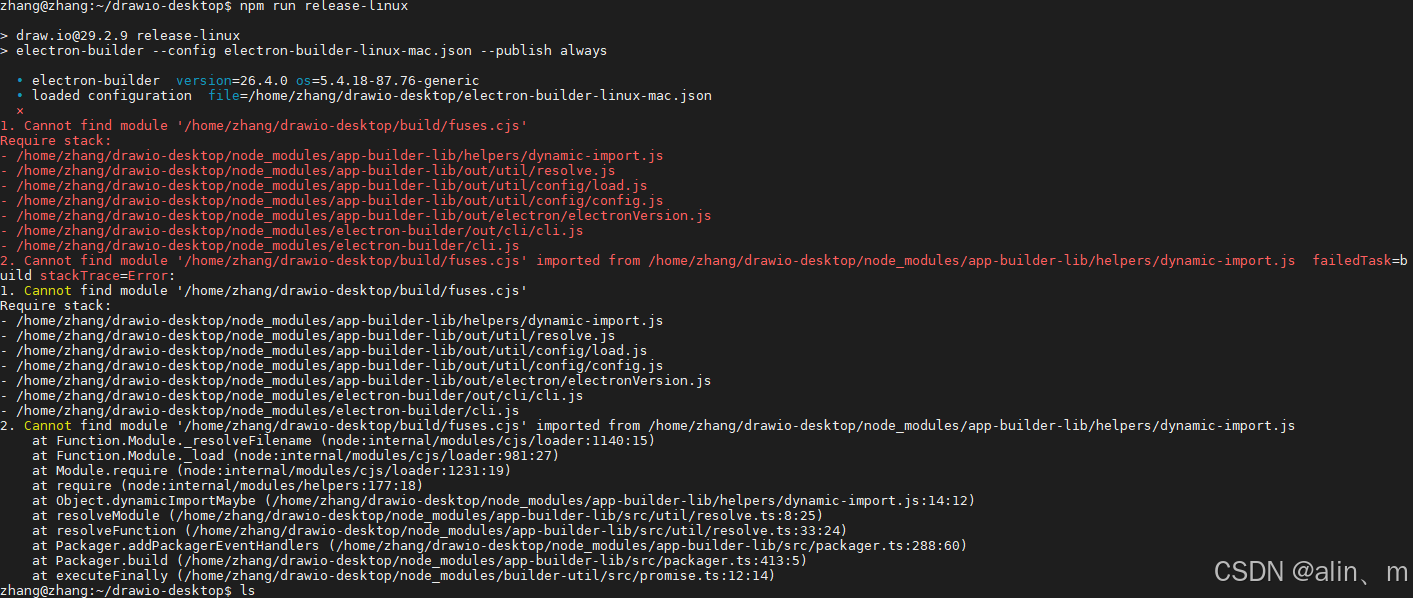

如果编译中出现报错 ⑥

报这个错误是因为你把 build 文件夹删掉了

需要重新下载源码构建

bash 复制代码

git clone https://github.com/jgraph/drawio-desktop.git

如果编译中出现报错 ⑦

bash 复制代码

zhang@zhang:~/drawio-desktop/dist$ ./draw.io-arm64-29.2.9.AppImage
(node:1580805) electron: Failed to load URL: file:///tmp/.mount_draw.iUe6g3f/resources/app.asar/drawio/src/main/webapp/index.html?dev=0&test=0&gapi=0&db=0&od=0&gh=0&gl=0&tr=0&browser=0&picker=0&mode=device&export=https%3A%2F%2Fconvert.diagrams.net%2Fnode%2Fexport&disableUpdate=0&enableSpellCheck=0&enableStoreBkp=1&isGoogleFontsEnabled=0&appLang=zh-CN with error: ERR_FILE_NOT_FOUND
(Use `drawio --trace-warnings ...` to show where the warning was created)
[1580923:0115/135829.072363:ERROR:components/viz/service/main/viz_main_impl.cc:189] Exiting GPU process due to errors during initialization

你正在运行自己构建的 AppImage 版本，但遇到了运行时错误。这表明问题在于构建过程本身，或者应用打包时资源路径有问题。

GPU 初始化错误是次要问题
检查构建的 AppImage 内容
重新构建项目

完成

编译成功：Kylin-Desktop-V10-GFB-Release-020-ARM64-编译 draw.io 画图工具deb安装包

编译成功：Kylin-Desktop-V10-GFB-Release-020-ARM64-编译 draw.io 画图工具AppImage格式

源码：drawio-desktop-29.2.9.tar.gz是源码文件
