B模块安全通信网络第二门课核心网路由技术-2-BGP通告原则-IBGP水平分割-路由反射器

今日目标

01 BGP通告原则

02 IBGP水平分割

03 路由反射器

04 路由反射器实验

05 环回口建立IBGP邻居

1 BGP通告原则

BGP传递给路由时需要遵循以下原则
第一条原则：只发布最优且有效（即下一跳地址可达）路由
第二条原则：从EBGP邻居获取的路由，会发布给所有邻居
第三条原则：从IBGP邻居获取的路由，不会再发送给其他IBGP邻居(IBGP水平分割)
第四条原则：该条规则被称为BGP同步原则

2 IBGP水平分割

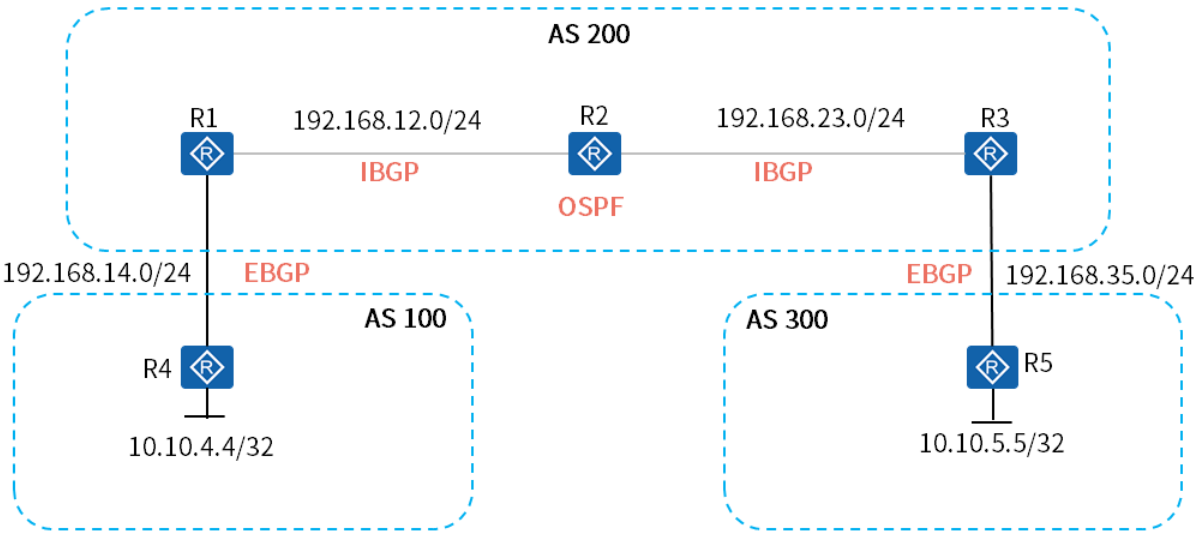

AS200内部R1/R2/R3逐跳建立IBGP邻居
配置步骤：
R4和R1建立EBGP邻居
R3和R5建立EBGP邻居
AS200内部部署OSPF
R1和R2建立IBGP邻居
R2和R3建立IBGP邻居
在R4和R5中注入路由

配置命令

配置R4

bash 复制代码

[R4]bgp 100
[R4-bgp]router-id 4.4.4.4
[R4-bgp]peer 192.168.14.1 as 200
[R4-bgp]network 10.10.4.4 32

配置R1

bash 复制代码

[R1]bgp 200
[R1-bgp]router-id 1.1.1.1
[R1-bgp]peer 192.168.14.4 as 100
[R1-bgp]peer 192.168.12.2 as 200
[R1-bgp]peer 192.168.12.2 next-hop-local

配置R2

bash 复制代码

[R2]bgp 200
[R2-bgp]router-id 2.2.2.2
[R2-bgp]peer 192.168.12.1 as 200
[R2-bgp]peer 192.168.23.3 as 200

配置R3

bash 复制代码

[R3]bgp 200
[R3-bgp]router-id 3.3.3.3
[R3-bgp]peer 192.168.23.2 as 200
[R3-bgp]peer 192.168.23.2 next-hop-local
[R3-bgp]peer 192.168.35.5 as 300

配置R5

bash 复制代码

[R5]bgp 300
[R5-bgp]router-id 5.5.5.5
[R5-bgp]peer 192.168.35.3 as 200
[R5-bgp]network 10.10.5.5 32

验证与测试

bash 复制代码

dis ospf peer br			:查看ospf邻居
dis bgp peer				:查看bgp邻居关系
dis bgp routing-table		:查看BGP路由表

发现R4中没有去往10.10.5.5的路由了

发现R5中没有去往10.10.4.4的路由了为什么没有路由呢？

因为R2从R1哪里学来的路由，不会传递给R3

因为R2从R3哪里学来的路由，不会传递给R1

为什么会这样？因为IBGP水平分割

IBGP水平分割

BGP通告原则三
从IBGP邻居学习到的BGP路由，不会再发送给其他IBGP邻居。
该条原则也被称为"IBGP水平分割"。

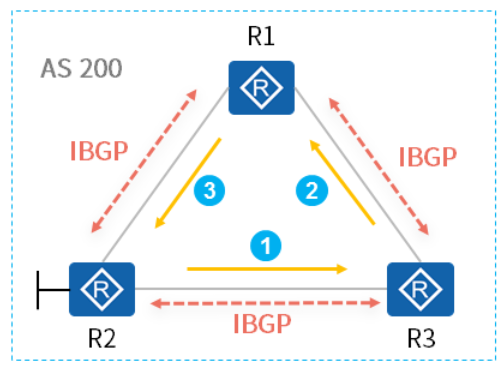

IBGP水平分割的作用：防止AS内部路由环路

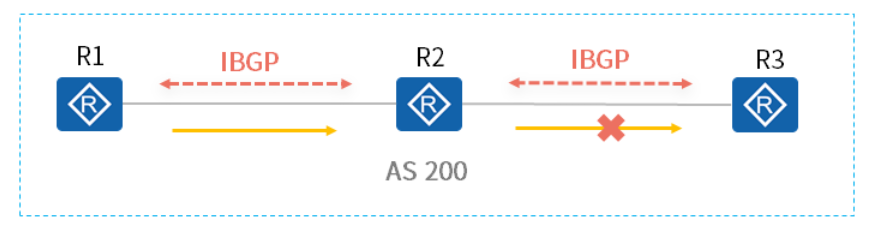

IBGP水平分割的不足
由于IBGP水平分割的限制，导致R2和R3之间的路由无法传递
如何突破IBGP水平分割的限制
IBGP全互联
路由反射器

3 路由反射器

IBGP水平分割

IBGP水平分割
作用：用于防止AS内部产生环路
存在问题：BGP路由在AS内部无法传递
解决方案：BGP邻居全互联、路由反射器、····

IBGP全互联的不足

邻居数量多：一个AS内有n台设备，需建立的邻居数为n(n-1)/2
当设备数目很多时，设备配置十分复杂、路由维护十分复杂
当设备数目很多时，网络资源和设备资源的消耗都非常大

路由反射器

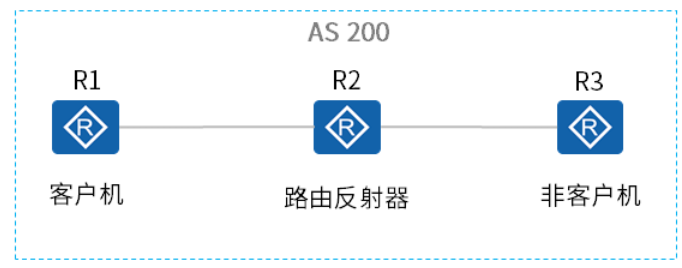

反射器角色
路由反射器：RR(Route Reflector)
客户机
非客户机
反射器原理
客户机只需与RR之间建立IBGP连接，不需要与其他客户机建立BGP连接，从而减少了IBGP连接数量；
RR会将学习的路由反射出去，从而使得BGP路由在AS内传播无需建立IBGP全互联，路由器反射器突破了IBGP水平分割限制；

反射规则

反射规则
RR从非客户机收到的路由会反射给客户机，会发布给EBGP邻居
RR从非客户机收到的路由不会反射给其他非客户机

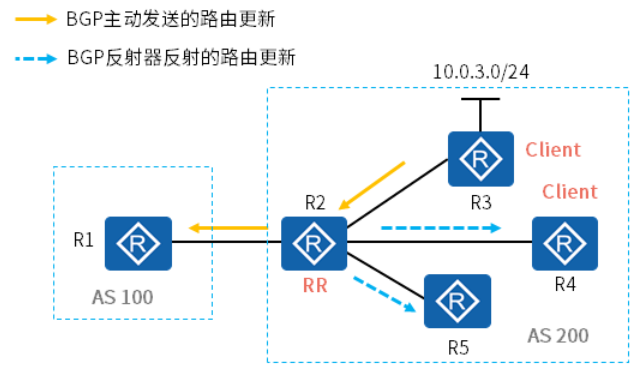

RR从客户机收到的路由会反射给其他客户机和所有非客户机

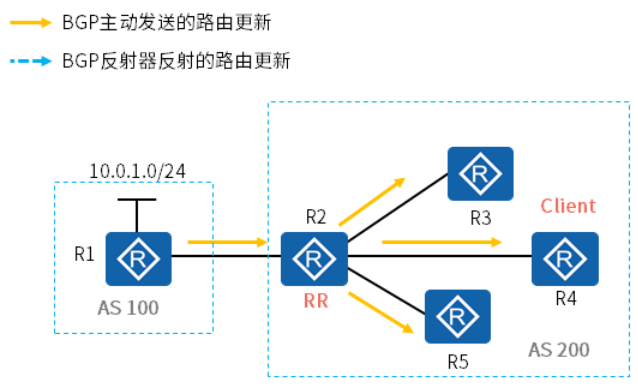

RR从EBGP邻居收到的路由，会发布给所有的客户机、非客户机
反射规则一
RR从非客户机学到的路由，会发布给EBGP邻居，会反射给客户机，但是不会反射给另外一个非客户机
反射规则二

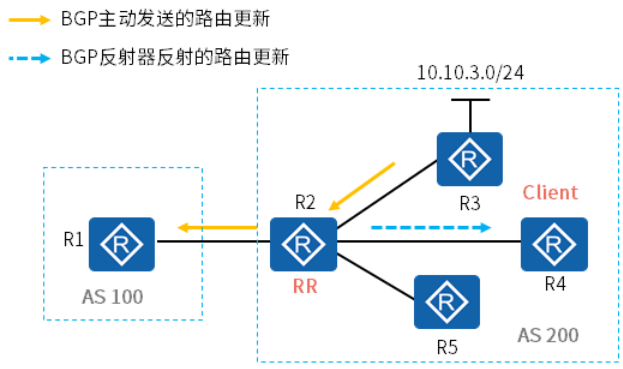

RR从客户机学到的路由，会发布给EBGP邻居，会反射给其他客户机和所有的非客户机
反射规则三
RR从EBGP邻居收到的路由，会发布给所有的客户机、非客户机

4 路由反射器实验

实现AS100内的10.10.4.4和AS300内的10.10.5.5互通

配置步骤

配置步骤
R4和R1建立EBGP邻居
R3和R5建立EBGP邻居
AS200内部配置OSPF
R1和R2建立IBGP邻居
R2和R3建立IBGP邻居
在R4和R5中注入路由
把R2配置为路由反射器，把R1配置为客户机

配置命令

配置R4

bash 复制代码

[R4]bgp 100
[R4-bgp]router-id 4.4.4.4
[R4-bgp]peer 192.168.14.1 as 200
[R4-bgp]network 10.10.4.4 32

配置R1

bash 复制代码

[R1]bgp 200
[R1-bgp]router-id 1.1.1.1
[R1-bgp]peer 192.168.14.4 as 100
[R1-bgp]peer 192.168.12.2 as 200
[R1-bgp]peer 192.168.12.2 next-hop-local

配置R2

bash 复制代码

[R2]bgp 200
[R2-bgp]router-id 2.2.2.2
[R2-bgp]peer 192.168.12.1 as 200
[R2-bgp]peer 192.168.23.3 as 200

配置R3

bash 复制代码

[R3]bgp 200
[R3-bgp]router-id 3.3.3.3
[R3-bgp]peer 192.168.23.2 as 200
[R3-bgp]peer 192.168.23.2 next-hop-local
[R3-bgp]peer 192.168.35.5 as 300

配置R5

bash 复制代码

[R5]bgp 300
[R5-bgp]router-id 5.5.5.5
[R5-bgp]peer 192.168.35.3 as 200
[R5-bgp]network 10.10.5.5 32

在R2中配置路由反射器，把192.168.12.1做成客户机

bash 复制代码

[R2]bgp 200
[R2-bgp]peer 192.168.12.1 reflect-client   //指定192.168.12.1为客户机

验证与测试

验证与测试

bash 复制代码

dis ospf peer br			:查看ospf邻居
dis bgp peer				:查看bgp邻居关系
dis bgp routing-table		:查看BGP路由表
dis ip routing-table		:查看IP核心路由表
在R4中 ping -a 10.10.4.4 10.10.5.5

5 环回口建立IBGP邻居

BGP的稳定性

IBGP:
一般使用环回口建立BGP邻居，从而提高稳定性
指定建立IBGP邻居的源地址为loopback地址

环回口建立IBGP邻居

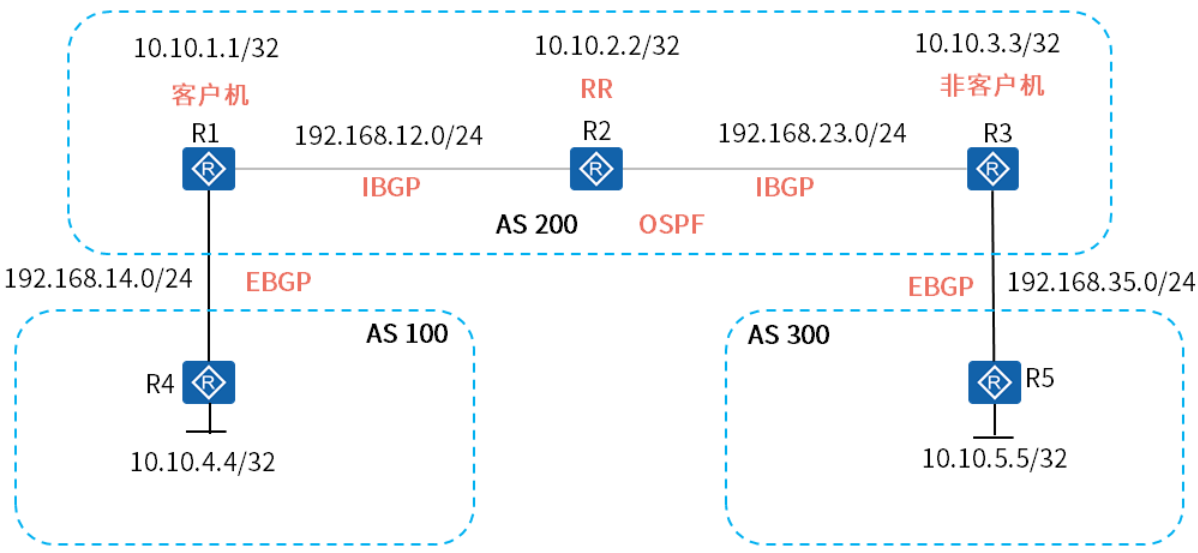

利用环回口建立IBGP邻居，实现10.10.4.4和10.10.5.5互通

配置步骤

配置步骤
R4和R1建立EBGP邻居
R3和R5建立EBGP邻居
AS200内部配置OSPF，把loopback接口地址宣告进OSPF
R1和R2建立IBGP邻居，利用loopback接口
R2和R3建立IBGP邻居，利用loopback接口
在R4和R5中注入路由
把R2配置为路由反射器，把R1配置为客户机

配置命令

配置R4

bash 复制代码

  [R4]bgp 100
  [R4-bgp]router-id 4.4.4.4
  [R4-bgp]peer 192.168.14.1 as 200
  [R4-bgp]network 10.10.4.4 32

配置R1

bash 复制代码

 [R1]bgp 200
 [R1-bgp]router-id 1.1.1.1
 [R1-bgp]peer 192.168.14.4 as 100
 [R1-bgp]peer 10.10.2.2 as-number 200
 [R1-bgp]peer 10.10.2.2 connect-interface LoopBack0
 [R1-bgp]peer 10.10.2.2 next-hop-local

配置R2

bash 复制代码

 [R2]bgp 200
 [R2-bgp]router-id 2.2.2.2
 [R2-bgp]peer 10.10.1.1 as-number 200
 [R2-bgp]peer 10.10.1.1 connect-interface LoopBack0
 [R2-bgp]peer 10.10.3.3 as-number 200
 [R2-bgp]peer 10.10.3.3 connect-interface LoopBack0
 [R2-bgp]peer 10.10.1.1 reflect-client

配置R3

bash 复制代码

 [R3]bgp 200
 [R3-bgp]router-id 3.3.3.3
 [R3-bgp]peer 10.10.2.2 as-number 200
 [R3-bgp]peer 10.10.2.2 connect-interface LoopBack0
 [R3-bgp]peer 10.10.2.2 next-hop-local
 [R3-bgp]peer 192.168.35.5 as-number 300

配置R5

bash 复制代码

[R5]bgp 300
[R5-bgp]router-id 5.5.5.5
[R5-bgp]peer 192.168.35.3 as 200
[R5-bgp]network 10.10.5.5 32

验证与测试

bash 复制代码

dis ospf peer br				：查看ospf邻居
dis bgp peer   					 ：查看bgp邻居关系
dis bgp routing-table			：查看BGP路由表
dis ip routing-table  		  ：查看IP核心路由表
在R4中 ping -a 10.10.4.4 10.10.5.5

配置案例

IBGP水平分割

路由器反射器

利用环回口建立IBGP邻居

1 IBGP水平分割

1.1 问题

1.2 方案

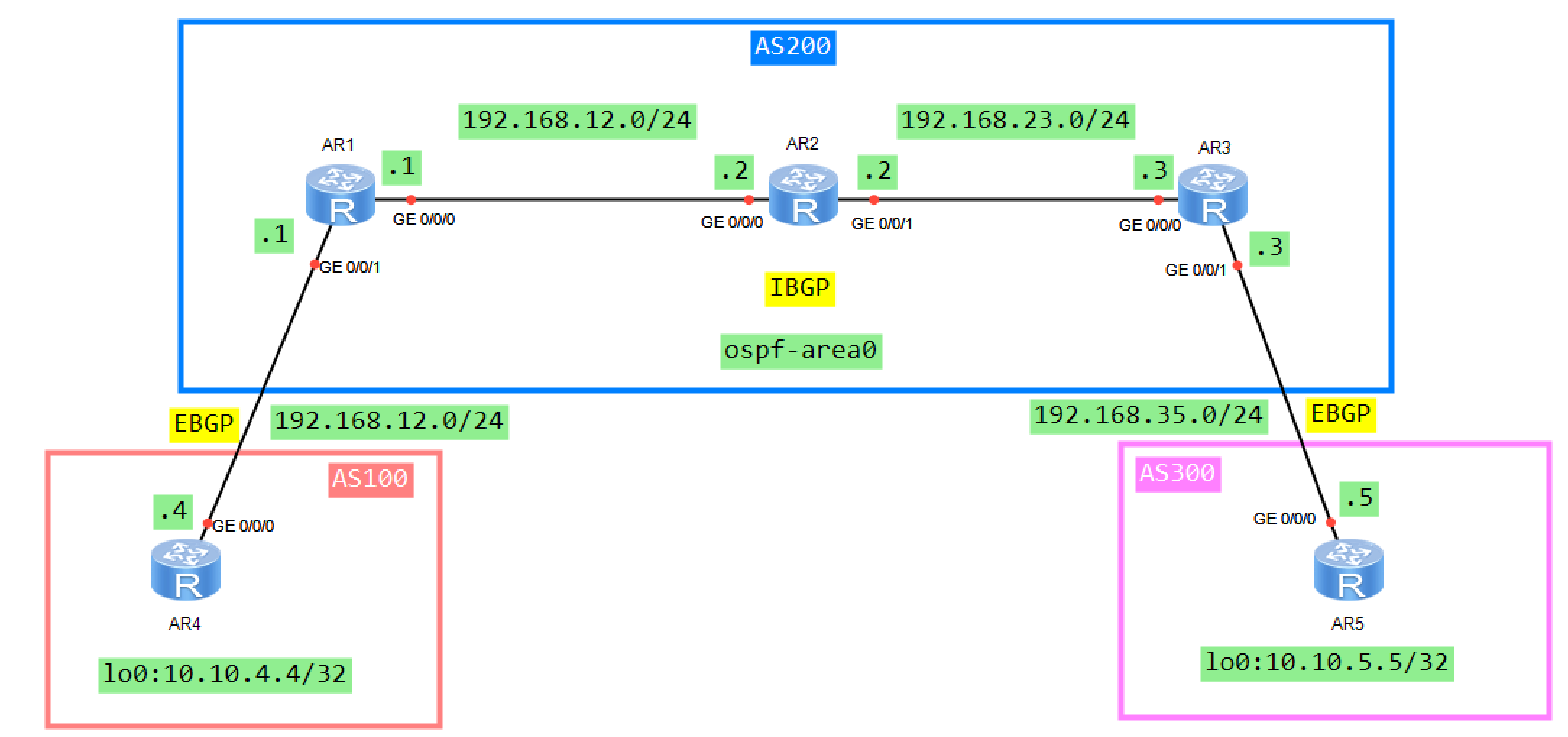

搭建实验环境，如图所示。

1.3 步骤

实现此案例需要按照如下步骤进行。

1）配置网络设备 -- R4

1）R4的接口配置：

bash 复制代码

[R4]int g0/0/0
[R4-G0/0/0]ip add 192.168.14.4 24
[R4-G0/0/0]int lo0
[R4-LoopBack0]ip add 10.10.4.4 32

2）R4的BGP配置：

bash 复制代码

[R4]bgp 100
[R4-bgp]router-id 4.4.4.4
[R4-bgp]peer 192.168.14.1 as 200    //和R1建立外部邻居
[R4-bgp]network 10.10.4.4 32        //注入路由

2）配置网络设备 -- R1

1）R1的接口配置：

bash 复制代码

[R1]int g0/0/0
[R1-G0/0/0]ip add 192.168.12.1 24
[R1-G0/0/0]int g0/0/1
[R1-G0/0/1]ip add 192.168.14.1 24

2）R1的OSPF配置：

bash 复制代码

[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255

3）R1的BGP配置：

bash 复制代码

[R1]bgp 200
[R1-bgp]router-id 1.1.1.1
[R1-bgp]peer 192.168.14.4 as 100
[R1-bgp]peer 192.168.12.2 as 200
[R1-bgp]peer 192.168.12.2 next-hop-local

1）R2的接口配置：

bash 复制代码

[R2]int g0/0/0
[R2-G0/0/0]ip add 192.168.12.2 24
[R2-G0/0/0]int g0/0/1
[R2-G0/0/1]ip add 192.168.23.2 24

2）R2的ospf配置：

bash 复制代码

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 192.168.23.0 0.0.0.255

3）R2的BGP配置：

bash 复制代码

[R2]bgp 200
[R2-bgp]router-id 2.2.2.2
[R2-bgp]peer 192.168.12.1 as 200    //和R1建立内部邻居
[R2-bgp]peer 192.168.23.3 as 200    //和R3建立内部邻居

1）R3的接口配置：

bash 复制代码

[R3]int g0/0/0
[R3-G0/0/0]ip add 192.168.23.3 24
[R3-G0/0/0]int g0/0/1
[R3-G0/0/1]ip add 192.168.35.3 24

2）R3的OSPF配置

bash 复制代码

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 192.168.23.0 0.0.0.255

3）R3的BGP配置：

bash 复制代码

[R3]bgp 200
[R3-bgp]router-id 3.3.3.3
[R3-bgp]peer 192.168.23.2 as 200
[R3-bgp]peer 192.168.23.2 next-hop-local
[R3-bgp]peer 192.168.35.5 as 300

1）R5的接口配置：

bash 复制代码

[R5]int g0/0/0
[R5-G0/0/0]ip add 192.168.35.5 24
[R5-G0/0/0]int lo0
[R5-LoopBack0]ip add 10.10.5.5 32

2）R5的BGP配置：

bash 复制代码

[R5]bgp 300
[R5-bgp]router-id 5.5.5.5
[R5-bgp]peer 192.168.35.3   as  200
[R5-bgp]network 10.10.5.5  32

bash 复制代码

dis ospf peer br       ：查看ospf 邻居
dis bgp peer             ：查看bgp邻居关系
dis bgp routing-table     ：查看BGP路由表

bash 复制代码

发现R4中没有去往10.10.5.5 的路由了
发现R5中没有去往10.10.4.4 的路由了
为什么没有路由呢？
因为R2从R1哪里学来的路由，不会传递给R3
因为R2从R3哪里学来的路由，不会传递给R1

为什么会这样？因为IBGP水平分割

2 路由器反射器

2.1 问题

2.2 方案

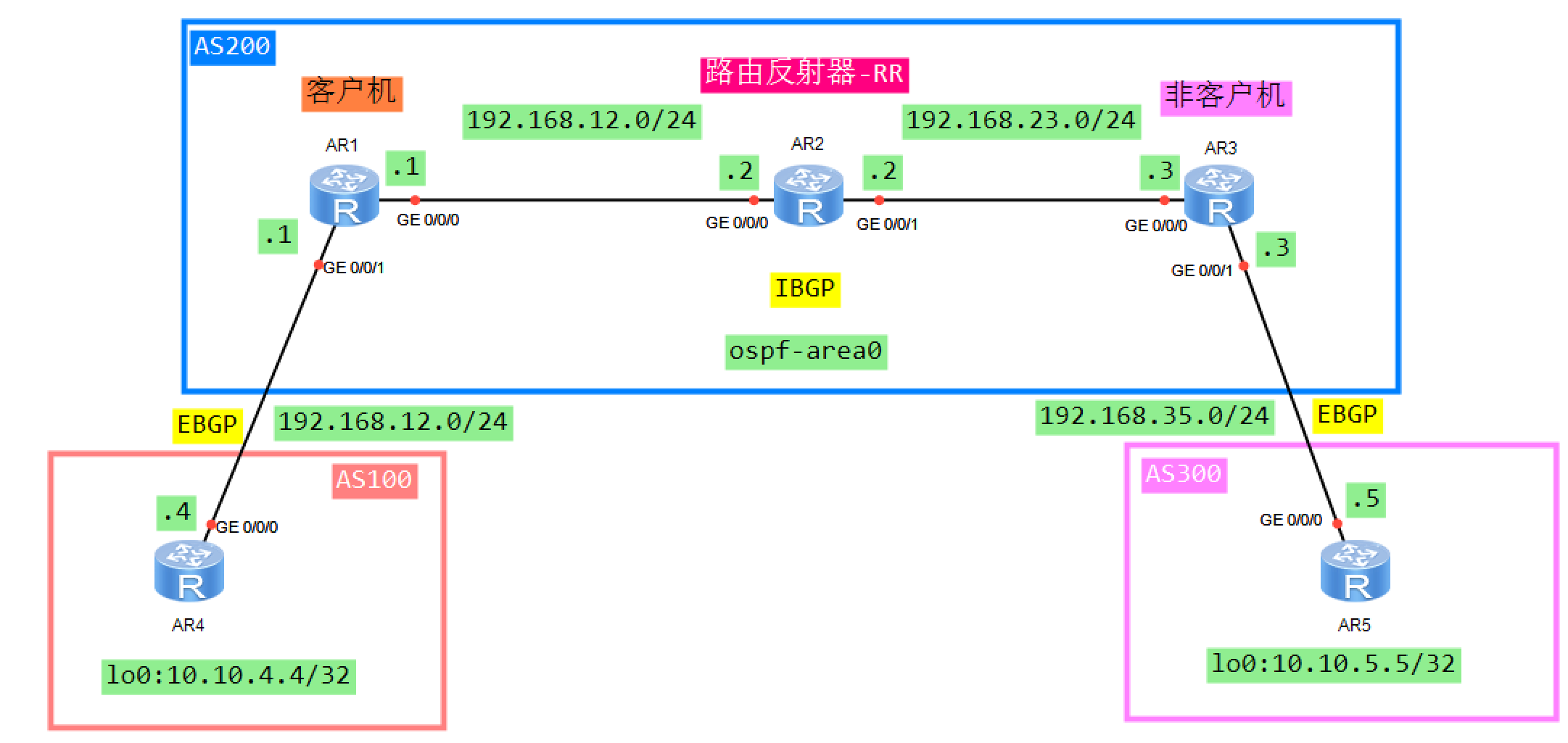

搭建实验环境，如图所示。

2.3 步骤

实现此案例需要按照如下步骤进行。

1）配置网络设备 -- R4

1）R4的接口配置：

bash 复制代码

[R4]int g0/0/0
[R4-G0/0/0]ip add 192.168.14.4 24
[R4-G0/0/0]int lo0
[R4-LoopBack0]ip add 10.10.4.4 32

2）R4的BGP配置：

bash 复制代码

[R4]bgp 100
[R4-bgp]router-id 4.4.4.4
[R4-bgp]peer 192.168.14.1 as 200    //和R1建立外部邻居
[R4-bgp]network 10.10.4.4 32        //注入路由

2）配置网络设备 -- R1

1）R1的接口配置：

bash 复制代码

[R1]int g0/0/0
[R1-G0/0/0]ip add 192.168.12.1 24
[R1-G0/0/0]int g0/0/1
[R1-G0/0/1]ip add 192.168.14.1 24

2）R1的OSPF配置：

bash 复制代码

[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255

3）R1的BGP配置：

bash 复制代码

[R1]bgp 200  //开启BGP，配置AS200
[R1-bgp]router-id 1.1.1.1
[R1-bgp]peer 192.168.14.4 as 100      //和R4建立外部邻居
[R1-bgp]peer 192.168.12.2 as 200      //和R2建立内部邻居
[R1-bgp]peer 192.168.12.2 next-hop-local   //修改下一跳

3）配置网络设备 -- R2

1）R2的接口配置：

bash 复制代码

[R2]int g0/0/0
[R2-G0/0/0]ip add 192.168.12.2 24
[R2-G0/0/0]int g0/0/1
[R2-G0/0/1]ip add 192.168.23.2 24

2）R2的ospf配置：

bash 复制代码

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 192.168.23.0 0.0.0.255

3）R2的BGP配置：

bash 复制代码

[R2]bgp 200
[R2-bgp]router-id 2.2.2.2
[R2-bgp]peer 192.168.12.1 as 200    //和R1建立内部邻居
[R2-bgp]peer 192.168.23.3 as 200    //和R3建立内部邻居

4）在R2中配置路由反射器，把192.168.12.1 做成客户机

bash 复制代码

[R2]bgp 200
[R2-bgp]peer 192.168.12.1 reflect-client     //指定192.168.12.1 为客户机

4）配置网络设备 -- R3

1）R3的接口配置：

bash 复制代码

[R3]int g0/0/0
[R3-G0/0/0]ip add 192.168.23.3 24
[R3-G0/0/0]int g0/0/1
[R3-G0/0/1]ip add 192.168.35.3 24

2）R3的OSPF配置

bash 复制代码

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 192.168.23.0 0.0.0.255

3）R3的BGP配置：

bash 复制代码

[R3]bgp 200
[R3-bgp]router-id 3.3.3.3
[R3-bgp]peer 192.168.23.2 as 200    //和R2建立内部邻居
[R3-bgp]peer 192.168.23.2 next-hop-local  //修改下一跳
[R3-bgp]peer 192.168.35.5 as 300    //和R5建立外部邻居

5）配置网络设备 -- R5

1）R5的接口配置：

bash 复制代码

[R5]int g0/0/0
[R5-G0/0/0]ip add 192.168.35.5 24
[R5-G0/0/0]int lo0
[R5-LoopBack0]ip add 10.10.5.5 32

2）R5的BGP配置：

bash 复制代码

[R5]bgp 300
[R5-bgp]router-id 5.5.5.5
[R5-bgp]peer 192.168.35.3 as 200   //和R3建立外部邻居
[R5-bgp]network 10.10.5.5 32       //注入路由

6）验证与测试

bash 复制代码

<R4>ping -a 10.10.4.4  10.10.5.5

3 利用环回口建立IBGP邻居

3.1 问题

1）利用环回接口配置IBGP邻居

2）配置路由反射器，实现10.10.4.4 和10.10.5.5互通

3.2 方案

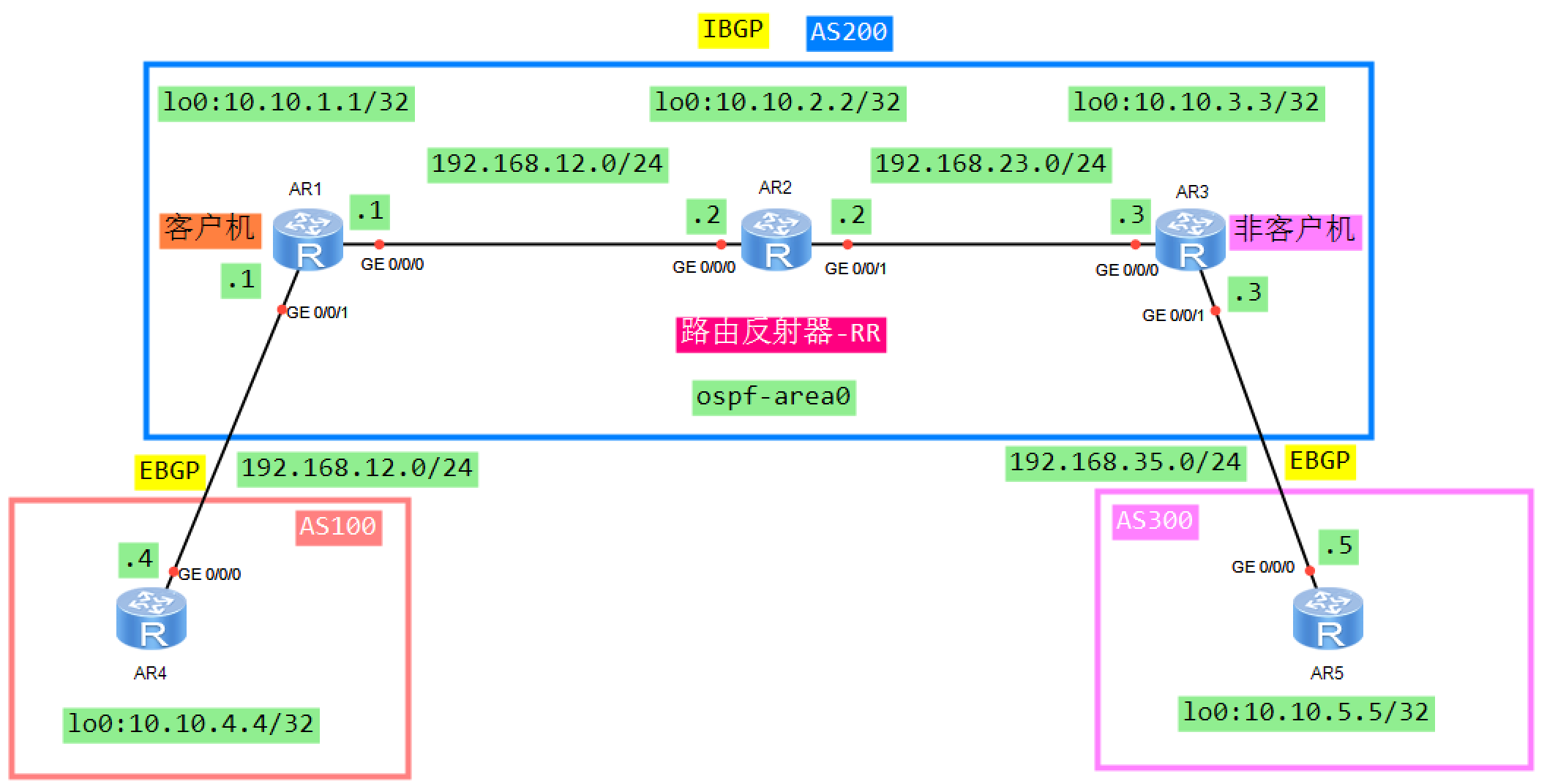

搭建实验环境，如图所示。

3.3 步骤

实现此案例需要按照如下步骤进行。

bash 复制代码

sysname R4
#
interface GigabitEthernet0/0/0
  ip address 192.168.14.4  24
#
interface LoopBack0
  ip address 10.10.4.4 32
#
bgp 100
  router-id 4.4.4.4
  peer 192.168.14.1 as-number 200    //R4和R1建立EBGP邻居
  network 10.10.4.4  32             //注入路由
sysname R1
#
interface GigabitEthernet0/0/1
  ip address 192.168.14.1  24
#
interface GigabitEthernet0/0/0
  ip address 192.168.12.1  24
#
interface LoopBack0
  ip address 10.10.1.1  32
#
bgp 200
  router-id 1.1.1.1
  peer 10.10.2.2 as-number 200           //R1和R2建立IBGP邻居
  peer 10.10.2.2 connect-interface LoopBack0   //使用loopback接口建立IBGP邻居
  peer 10.10.2.2 next-hop-local
  peer 192.168.14.4 as-number 100

#
ospf 1 router-id 1.1.1.1
  area 0.0.0.0
    network 10.10.1.1     0.0.0.0
    network 192.168.12.0  0.0.0.255
sysname R2
#
interface GigabitEthernet0/0/0
  ip address 192.168.12.2  24
#
interface GigabitEthernet0/0/1
  ip address 192.168.23.2  24
#
interface LoopBack0
  ip address 10.10.2.2  32
#
bgp 200
  router-id 2.2.2.2
  peer 10.10.1.1 as-number 200    //R2和R1建立IBGP邻居
  peer 10.10.1.1 connect-interface LoopBack0
  peer 10.10.3.3 as-number 200     //R2和R3建立IBGP邻居
  peer 10.10.3.3 connect-interface LoopBack0
  peer 10.10.1.1 reflect-client    //指定R1为客户机

  //备注：如果配置下面这条命令：
  peer 10.10.3.3 reflect-client    //代表指定R3为客户机
  //如果没有配置这条命令： 代表，R3是我的非客户机
#
ospf 1 router-id 2.2.2.2
  area 0.0.0.0
    network 10.10.2.2  0.0.0.0
    network 192.168.12.0 0.0.0.255
    network 192.168.23.0 0.0.0.255
sysname R3
#
interface GigabitEthernet0/0/0
  ip address 192.168.23.3 255.255.255.0
#
interface GigabitEthernet0/0/1
  ip address 192.168.35.3 255.255.255.0
#
interface LoopBack0
  ip address 10.10.3.3  32
#
bgp 200
  router-id 3.3.3.3
  peer 10.10.2.2 as-number 200
  peer 10.10.2.2 connect-interface LoopBack0
  peer 10.10.2.2 next-hop-local

  peer 192.168.35.5 as-number 300    //R3和R5建立EBGP邻居
#
ospf 1 router-id 3.3.3.3
  area 0.0.0.0
    network 10.10.3.3    0.0.0.0
    network 192.168.23.0 0.0.0.255
sysname R5
#
interface GigabitEthernet0/0/0
  ip address 192.168.35.5  24
#
interface LoopBack0
  ip address 10.10.5.5  32
#
bgp 300
  router-id 5.5.5.5
  peer 192.168.35.3  as-number 200   //R5和R3通过直连网段建立EBGP邻居
  network 10.10.5.5  32              //注入路由

验证与测试

bash 复制代码

<R4>ping -a 10.10.4.4  10.10.5.5

B模块 安全通信网络 第二门课 核心网路由技术-2-BGP通告原则-IBGP水平分割-路由反射器

今日目标

1 BGP通告原则

2 IBGP水平分割

配置命令

IBGP水平分割

3 路由反射器

IBGP水平分割

IBGP全互联的不足

路由反射器

反射规则

4 路由反射器实验

配置步骤

配置命令

验证与测试

5 环回口建立IBGP邻居

BGP的稳定性

环回口建立IBGP邻居

配置步骤

配置命令

配置案例

1 IBGP水平分割

1.1 问题

1.2 方案

1.3 步骤

1）配置网络设备 -- R4

2）配置网络设备 -- R1

2 路由器反射器

2.1 问题

2.2 方案

2.3 步骤

1）配置网络设备 -- R4

2）配置网络设备 -- R1

3）配置网络设备 -- R2

4）配置网络设备 -- R3

5）配置网络设备 -- R5

3 利用环回口建立IBGP邻居

3.1 问题

3.2 方案

3.3 步骤

验证与测试

B模块安全通信网络第二门课核心网路由技术-2-BGP通告原则-IBGP水平分割-路由反射器
