蓝牙学习之Provision（7）bind （1）

在 Bluetooth Mesh 网络中，设备完成 Provisioning（配网）后，虽然已分配了地址（Unicast Address）和网络密钥（NetKey），但此时它还不能接收任何应用层命令（如开关灯、调光等），因为它的 Model 尚未绑定 AppKey。

未绑定 AppKey 的 Model 会丢弃所有应用消息，即使地址匹配！Binding（绑定）就是将一个 AppKey 与某个 Model 关联，表示该 Model 可以处理使用此 AppKey 加密的消息。

cpp 复制代码

bind_all
<0000>10:07:34:788 [INFO]:(KEYBIND)start key bind and the appkey is : 60 96 47 71 73 4f bd 76 e3 b4 05 19 d1 d9 4a 48
<0001>10:07:34:788 [INFO]:(GATEWAY)HCI_GATEWAY_CMD_START_KEYBIND : e9 ff 0b 00 00 00 60 96 47 71 73 4f bd 76 e3 b4 05 19 d1 d9 4a 48

为model绑定app_key。点击bind_all为model绑定app_key。
bind_all对应的命令为:HCI_CMD_GATEWAY_CTL+ HCI_GATEWAY_CMD_START_KEYBIND + fast_bind + +app_key index(2 byte)+app_key(16 bytes)。即:e9 ff + 0b + fast_bind + app_key index(2 byte)+app_key(16 bytes)。

fast_bind → 00
app_key index(2 byte) → 00 00
app_key(16 bytes)     → 60 96 47 71 73 4f bd 76 e3 b4 05 19 d1 d9 4a 48

关于fast_bind标志位
fast_bind为1时：网关只会下发appkey add，被provision的设备需打开默认绑定功能（PROVISION_FLOW_SIMPLE_EN设置为1）。
fast_bind为0时：网关默认绑定全部model id，为了节省时间，用户可选择需要绑定的model id。网关端打开宏MD_BIND_WHITE_LIST_EN，需要绑定的model id详见Mesh_common.c文件中master_filter_list[]，用户可根据需要自行修改。

<0002>10:07:34:868 [INFO]:(GATEWAY) gateway mesh cmd sendback src:0001 dst:0002,opcode is 0880: ff  → 在SDK里有定义：#define COMPOSITION_DATA_GET 0x0880
GATEWAY(0x0001)发送给设备(0x0002),opcode为0x0880

<0003>10:07:35:748 [INFO]:(cmd_rsp)Status Rsp______________: 02 00 01 00 02 00 11 02  01 00 33 33 69 00 07 00  00 00 0c 01 00 00 02 00  03 00 00 10 02 10 04 10 06 10 07 10 00 13 01 13  03 13 04 13 11 02 00 00  00 00 02 00 02 10 06 13

02 00：Destination Address
01 00：Source Address
02 00：unicastAddress
11 02：Company ID
01 00：Product ID
33 33：Version ID
69 00：CRPL
07 00：Features → 支持 Relay(1) + Proxy(2) + Friend(4)
-------------------element1------------------
00 00：u16 location;
0c ：u8  num_s → SIG Models = 12
01 ：u8  num_v → Vendor Models = 1
00 00:  0x0000 -- Configuration Server
02 00:  0x0002 -- Health Server
03 00:  0x0003 -- Health Client
00 10:  0x1000 -- Generic OnOff Server
02 10:  0x1002 -- Generic Level Server
04 10:  0x1004 -- Generic Power OnOff Server
06 10:  0x1006 -- Light Lightness Server
07 10:  0x1007 -- Light CTL Server
00 13:  0x1300 -- Scene Server
01 13:  0x1301 -- Scene Setup Server
03 13:  0x1303 -- Scheduler Server
04 13:  0x1304 -- Scheduler Setup Server
11 02 00 00： 0x00000211 → Vendor Model
-------------------element2------------------
00 00 ：u16 location;
02 ：u8  num_s → SIG Models = 2
00 ：u8  num_v → Vendor Models = 0
02 10:  0x1002 -- Generic Level Server
06 13:  0x1306 -- Light HSL Server

关于u16 location的说明,参考下表：

✅ `Location = 0x0000` 的含义：

"未指定位置" 或 "位置不重要"

这是 Bluetooth SIG 定义的保留值，表示：

该 Element 没有明确的物理位置；
或者设备是单一功能单元（如一个灯泡），无需区分位置；
或者厂商未配置具体位置信息。

Specifications | Bluetooth® Technology Website

值（Hex）	含义
`0x0000`	Unassigned / Not Specified（未分配）✅
`0x0001`	Top
`0x0002`	Bottom
`0x0003`	Front
`0x0004`	Back
`0x0005`	Left
`0x0006`	Right
`0x0007`	Primary (主单元)
`0x0008`	Secondary (副单元)
...	（还有更多，如 Ceiling、Wall、Outdoor 等）

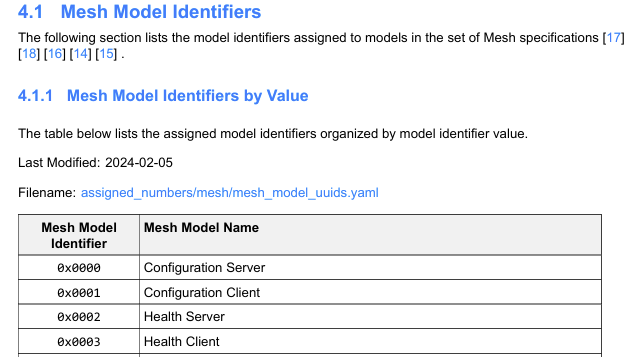

关于：

00 00: 0x0000 -- Configuration Server

02 00: 0x0002 -- Health Server

03 00: 0x0003 -- Health Client
