引言
汽车内饰作为人机交互与乘坐体验的核心载体，具有结构复杂、材质多样、精度要求严苛等特点，仪表盘、座椅、中控台等部件常涉及曲面交织、多材质集成，装配间隙公差需控制在±0.1mm内，人机交互区域更是低至±0.05mm。传统接触式测量易导致软质部件变形，且难以还原纹理细节，效率低下。激光三维扫描仪凭借非接触式测量优势，成为汽车内饰逆向工程的核心工具，可快速精准捕获三维数据，为改款设计、零部件复刻提供技术支撑。
激光三维扫描技术原理与设备特性
激光三维扫描仪基于三角测距法核心原理，通过激光器发射激光点或激光线至物体表面，相机从侧面捕捉激光落点位置，利用几何关系计算出点的三维坐标，经快速扫描覆盖整体表面生成点云模型。工业级手持激光扫描仪标称精度可达±0.012mm，扫描距离覆盖0.2-50m，单一部件扫描仅需20-30分钟，较传统方法效率提升6-8倍。
针对汽车内饰特性，设备具备显著适配性：采用蓝色激光技术可降低环境光干扰，对金属饰条、钢琴漆等反光材质无需喷粉即可扫描；软质材料扫描模式能避免激光压力导致的变形，纹理深度测量误差≤±0.006mm，可精准捕获皮革纹路、缝线细节。
汽车内饰扫描测量逆向流程
1 前期准备与设备校准
扫描前需将车辆置于23±1℃、湿度45±5%的恒温恒湿车间，拆卸可分离部件并固定于高精度工作台。对软质部件采用定型工装保持自然形态，在非外观区贴附3-5mm低粘性定位标记点辅助拼接。通过汽车内饰标准体模校准设备，对比曲面曲率、卡扣尺寸等参数，确保实际扫描误差≤±0.01mm，并根据区域需求预设参数，平衡精度与效率。
2 数据采集与拼接优化
采用分区采集策略，将内饰分为外观区、装配区、功能区，相邻区域重叠率不低于65%，功能区需达75%以上。针对不同部件动态调整参数：软质部件分辨率提升至0.007mm，扫描速度降至1mm/s；硬质结构件分辨率保持0.01mm，速度提升至2.5mm/s。数据拼接采用"标记点+装配特征"双重方式，经ICP算法优化后，拼接误差控制在±0.015mm内。
- 数据处理与模型重建
通过CATIA等专用软件预处理点云数据，去除误差＞±0.012mm的噪点，对盲区插值填充，空洞填充误差≤±0.01mm。采用NURBS曲面重构技术建立模型，装配区控制点密度加倍，确保曲面与点云偏差≤±0.012mm；软质部件叠加纹理映射，功能部件参数化定义运动间隙，经三坐标测量验证，关键尺寸误差满足装配要求。
应用优势与场景价值
该技术在内饰逆向中实现±0.02mm精度把控，可高效完成老旧车型配件复刻、个性化内饰定制等场景需求。在改款设计中，能快速获取原车内饰数据，缩短研发周期；维修场景下，可精准复刻稀缺配件，解决原厂件断供难题。同时，数字化模型可提前进行装配干涉验证，降低返工成本，推动汽车内饰制造向高精度、高效率数字化转型。
#新启航#三维扫描测量
新启航半导体三维扫描测量产品介绍
在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

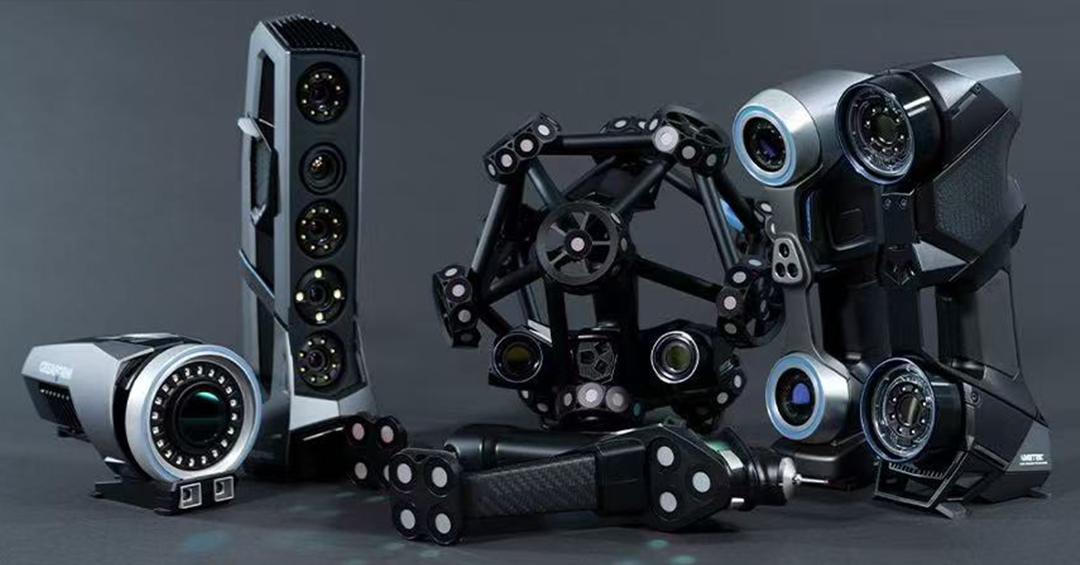

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：
微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

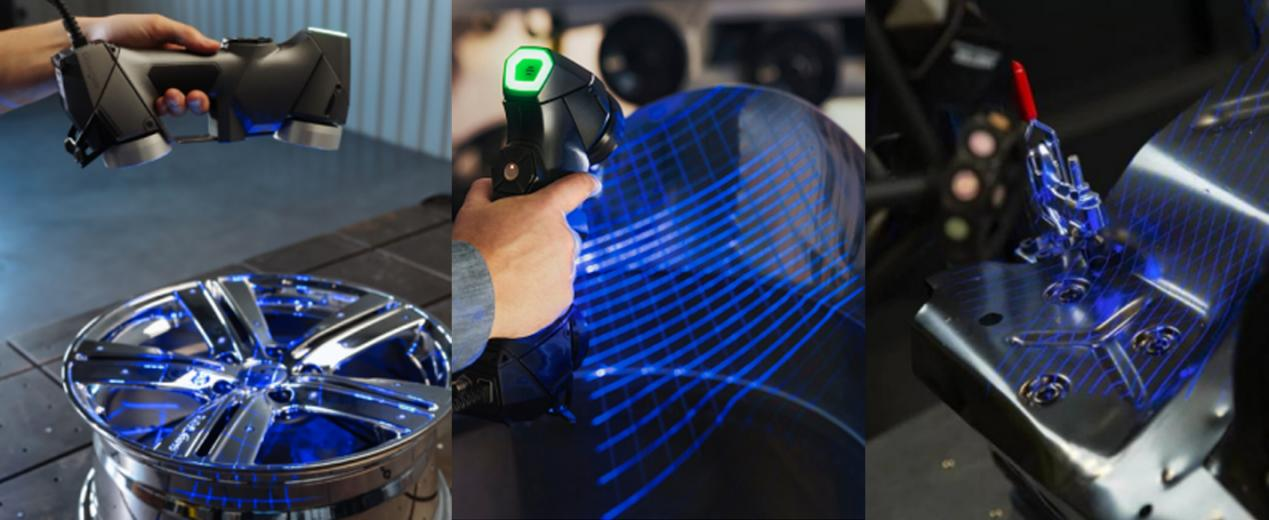

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。

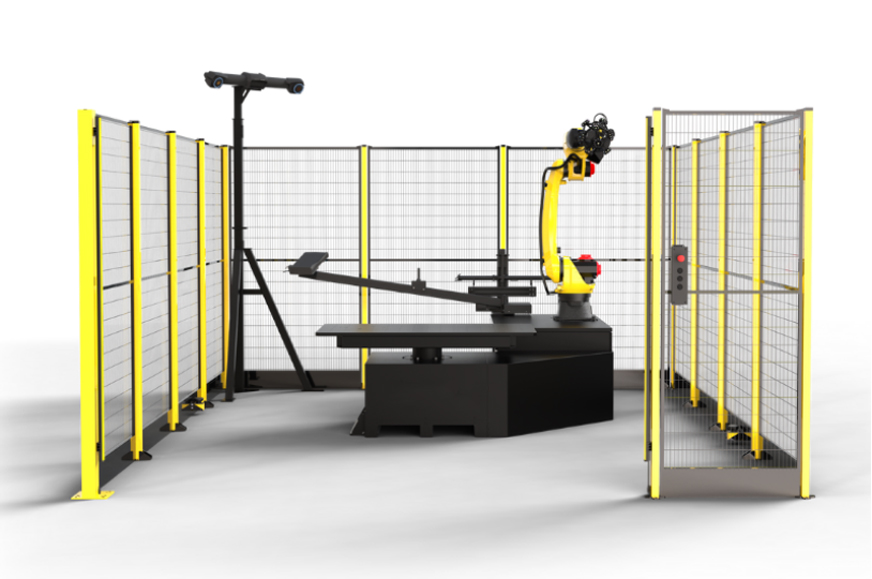

3，自动规划扫描路径：采用六轴机械臂与旋转转盘的组合方案，无需人工翻转样品，即可实现 360° 无死角空间扫描，复杂几何形状的工件也能轻松应对，确保数据采集完整、精准。

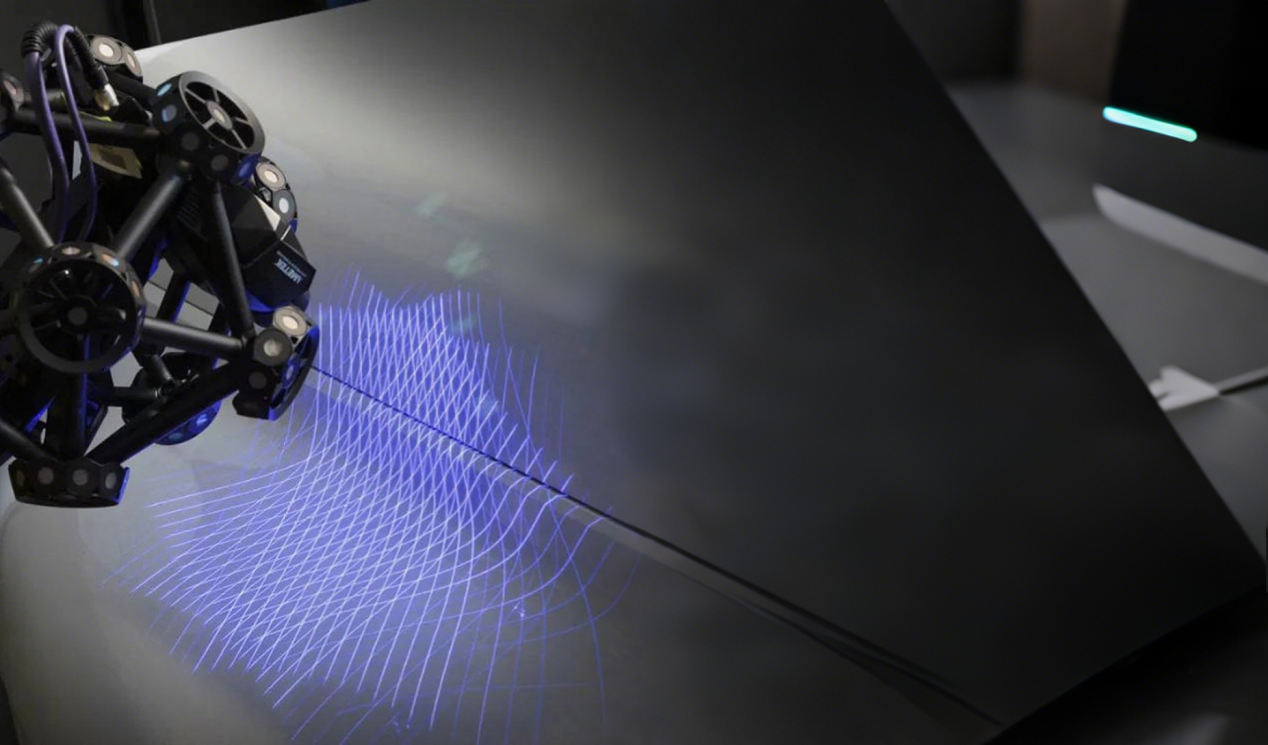

4，超高速测量体验：配备 14 线蓝色激光，以 80 万次 / 秒的超高测量速度，将 3D 扫描时间压缩至 1 - 2 分钟，大幅提升生产效率，尤其适合生产线批量检测场景。

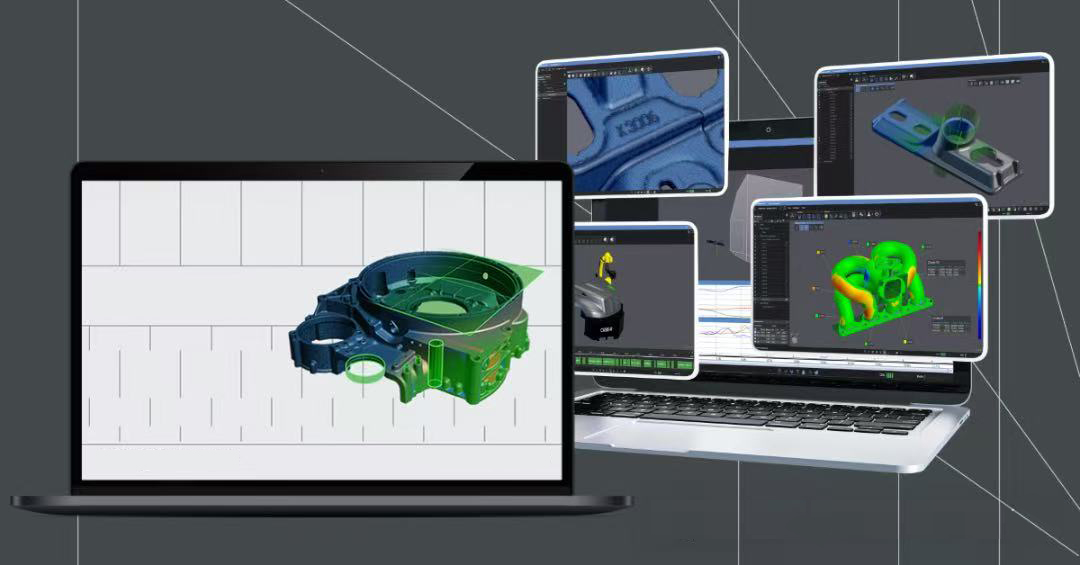

智能质检无缝衔接：搭载丰富智能软件，支持一键导入 CAD 数模，自动完成数据对比与 OK/NG 判断，无缝对接生产线批量自动化测量流程，显著降低人工成本与误差，加速企业智能化升级。
无论是航空航天零部件的无损检测，还是汽车模具的逆向工程设计，新启航三维测量产品凭借硬核技术实力，为客户提供从数据采集到分析决策的全周期保障，是推动智能制造发展的理想之选。
