【LE Audio】BAP协议精讲[1]: 开启低功耗音频新纪元

在无线音频领域，蓝牙技术一直是绝对的主流，但随着低功耗设备（如真无线耳机、智能穿戴）的普及，传统蓝牙音频在多设备交互、功耗控制上的短板逐渐显现。而蓝牙LE音频的出现，正是为了解决这些痛点，而BAP协议（Basic Audio Profile）就是这一技术体系的核心交通规则------它不直接负责音频编码解码，却能让不同设备在蓝牙LE环境下有序、高效地完成音频流的分发与消费。本文就来深入拆解BAP协议的核心逻辑，搞懂它如何成为蓝牙LE音频的幕后功臣。

一、BAP的核心定位

二、协议的地基：依赖与兼容性

[2.1 核心依赖组件](#2.1 核心依赖组件)

[2.2 兼容性要求](#2.2 兼容性要求)

三、版本演进：从1.0到1.0.2的优化之路

四、BAP协议核心术语解读

[4.1 核心角色类术语：谁在参与音频交互？](#4.1 核心角色类术语：谁在参与音频交互？)

[4.2 传输载体类术语：音频数据通过什么传输？](#4.2 传输载体类术语：音频数据通过什么传输？)

[4.3 数据结构与标识类术语：传输中需要哪些辅助数据？](#4.3 数据结构与标识类术语：传输中需要哪些辅助数据？)

[4.4 服务与技术辅助类术语：如何保障传输正常？](#4.4 服务与技术辅助类术语：如何保障传输正常？)

五、语言解读规则

六、为什么BAP如此重要？实际应用价值

七、随堂测试

一、BAP的核心定位

BAP的核心价值，在于为蓝牙LE设备的音频交互提供统一的流程与标准。协议中明确：

defines procedures for Audio Stream control by using the Generic Attribute Profile (GATT) and the Generic Access Profile (GAP) for devices using Bluetooth Low Energy (LE) in audio-related scenarios。

这句话看似复杂，其实可以拆解为两个关键：

首先，BAP的核心是流程定义 。它不关心音频是用LC3还是其他编解码，而是聚焦如何让设备发现音频能力、如何建立音频流连接、如何控制音频流的启停与配置这些关键流程。就像交通规则不关心汽车的发动机原理，只规定车辆如何行驶、转弯、避让一样，BAP让不同厂商的设备有了统一的交互逻辑。

其次，BAP依赖两大基础协议：GATT和GAP 。GATT相当于设备间的数据交互字典，规定了音频能力、配置参数等信息如何被读取、写入；GAP则是设备见面礼仪，负责设备发现、连接建立、角色协商。没有这两个基础，BAP的音频流控制就成了无米之炊。除此之外，BAP还依赖ASCS（音频流控制服务）、PACS（已发布音频能力服务）、BASS（广播音频扫描服务）和 LL （ 链路层 ），这些服务就像交通规则中的专项细则，分别负责音频流的实时控制、能力公示、广播扫描和底层链路管理。

BAP的应用场景主要覆盖两类：单播音频（Unicast）和广播音频（Broadcast）。单播就像一对一通话，比如蓝牙耳机与手机的连接，数据只在两个设备间传输；广播则像广场广播，比如一个智能音箱向多个耳机同步播放音频，实现多设备同时接收。这两种模式几乎覆盖了所有无线音频的使用场景，也让BAP成为蓝牙LE音频的通用基础。

二、协议的地基：依赖与兼容性

任何协议都不是空中楼阁，BAP的正常运行需要一系列依赖协议和规范的支撑，这也是设备实现BAP兼容的核心前提：

2.1 核心依赖组件

GATT与GAP：如前所述，负责数据交互与设备连接的基础逻辑。

ASCS：音频流控制服务，是BAP控制音频流的核心载体，比如音频流的启动、停止、配置修改都通过它实现。

PACS：已发布音频能力服务，设备通过它向外界公示自己的音频能力，比如支持的采样率、编解码格式、声道数等。

BASS：广播音频扫描服务，专门用于广播场景，帮助接收设备扫描并发现广播音频流。

LL：链路层，负责处理底层的无线信号传输，确保音频流的低延迟与可靠性。

这些依赖组件就像建筑的承重墙，缺少任何一个，BAP都无法正常工作。比如如果设备不支持PACS，其他设备就无法知道它能接收什么样的音频，自然无法建立适配的音频流连接。

2.2 兼容性要求

BAP明确支持蓝牙核心规范5.2及以上版本。这不是随意的选择，而是因为蓝牙5.2引入了LE Isochronous Channels（LE同步信道）等关键特性------这种信道专门为实时音频传输设计，能提供低延迟、高稳定性的传输保障，而这正是BAP实现高质量音频流传输的基础。如果设备只支持蓝牙5.1及以下版本，就无法利用这些新特性，自然也无法兼容BAP协议。

三、版本演进：从1.0到1.0.2的优化之路

BAP协议的版本迭代体现了严谨迭代、修复歧义的思路，从2021年的v1.0到2024年的v1.0.2，核心功能框架未变，但不断通过勘误修复提升协议的可实现性：

v1.0：首次发布，确立了BAP的核心架构、角色定义、流程规范，为蓝牙LE音频提供了基础标准。

v1.0.1：小幅优化，主要修复了部分流程中的歧义，提升设备实现的一致性。

v1.0.2：2024年最新版本，重点修复了多个关键领域的勘误，包括一致性要求、已发布音频能力服务要求、编解码配置要求等。这些修复看似细微，却能大幅减少不同厂商设备在实现时的理解偏差，提升互操作性。

这种小步快跑的迭代模式，既保证了协议的稳定性，又能快速响应行业反馈，让BAP始终适配市场需求。

四、BAP协议核心术语解读

在蓝牙LE音频的BAP协议中，术语理解整个协议逻辑的钥匙------这些术语贯穿了音频流传输、角色交互、数据结构等所有核心环节。很多术语看似抽象，但结合协议应用场景拆解后会发现，它们都是为了解决如何让LE设备有序传输音频这一核心问题而定义的。下面按角色类、传输载体类、数据结构类、服务辅助类四大维度，全面解读所有术语的本质与应用场景。

4.1 核心角色类术语：谁在参与音频交互？

这类术语定义了BAP协议中设备的核心身份，明确了每个设备在音频传输中的职责分工，是理解谁传、谁收、谁辅助的基础。

Audio Source （音频源）：负责向音频宿传输单播音频数据的设备，相当于音频流的发送方。比如手机向蓝牙耳机传音乐时，手机就是Audio Source，核心职责是编码音频数据并通过单播链路发送。
Audio Sink（音频宿）：接收来自音频源的单播音频数据的设备，即音频流的接收方。比如蓝牙耳机接收手机的音乐信号时，耳机就是Audio Sink，需要支持对应编解码格式以解码数据。
Broadcast Source （广播源）：向多个广播宿单向传输广播音频数据的设备，相当于公共广播台。比如商场的背景音乐播放器，通过广播模式向多个耳机或音箱同步发送音频，无需与每个接收设备建立单独连接。
Broadcast Sink（广播宿）：接收广播源发送的广播音频数据的设备，即公共广播听众。比如支持LE广播的智能音箱，可在不建立连接的情况下接收商场的背景音乐，核心是能解析广播音频的配置参数。
Broadcast Assistant（广播辅助器）：介于广播宿与扫描代理之间的中间人，负责扫描广播源、获取音频配置，还能向扫描代理传输解密所需的Broadcast_Codes。比如智能电视的配套控制器，可帮耳机发现并配置广播音频流。
Scan Delegator（扫描代理）：委托广播辅助器扫描广播信号的设备，相当于委托侦察员。低功耗设备（如蓝牙耳机）可通过它减少自身扫描功耗，由广播辅助器代劳扫描，再接收其传输的广播配置和密钥。

4.2 传输载体类术语：音频数据通过什么传输？

这类术语定义了音频流传输的核心载体（通道、组、流），是理解单播/广播如何实现的关键，需重点区分组与流的层级关系。

Audio Channel （音频通道）：单一音频数据流，可分配给一个音频位置（如左声道、右声道），是音频传输的最小单位。比如立体声中的左声道（FL）和右声道（FR），各自对应一个Audio Channel。
Audio Stream（音频流）：分单播和广播两类------单播音频流是一对一的逻辑通道，广播音频流是一对多的无连接通道，相当于音频数据的传输管道。
Audio Stream Endpoint (ASE)（音频流端点）：音频流的控制接口，记录音频流的状态（如空闲、 Streaming）、编解码参数、QoS要求，是BAP控制音频流的核心节点。每个音频流都需通过ASE实现启停、配置等操作。
ASE identifier (ASE_ID)（音频流端点标识）：ASE的唯一编号，用于区分设备上的多个ASE。比如一个手机同时连接两个耳机时，通过不同ASE_ID区分两个音频流的控制端点。
Connected Isochronous Group (CIG)（连接同步组）：单播场景下的音频流组，包含一个或多个CIS，用于管理多个相关的单播音频流。比如手机与耳机的双向通话，语音发送和接收的两个CIS会归属于同一个CIG。
Connected Isochronous Stream (CIS)（连接同步流）：CIG中的单个单播音频流，是单播音频传输的实际载体。比如手机向耳机传音乐的CIS（下行）和耳机向手机传语音的CIS（上行），共同组成一个CIG。
Broadcast Isochronous Group (BIG)（广播同步组）：广播场景下的音频流组，包含一个或多个BIS，用于统一管理多个广播音频流。比如商场广播同时传输背景音乐和通知音，两个BIS会归属于同一个BIG。
Broadcast Isochronous Stream (BIS)（广播同步流）：BIG中的单个广播音频流，是广播音频传输的实际载体。每个BIS对应一个音频通道，多个BIS可组成立体声或多声道广播。
Broadcast Audio Source Endpoint (BASE)（广播音频源端点）：包含广播音频流配置参数的结构，通过广告PDU传输，用于告知扫描设备BIG的编解码、声道等信息。相当于广播源的配置说明书，帮助接收设备快速适配接收。

4.3 数据结构与标识类术语：传输中需要哪些辅助数据？

这类术语定义了音频传输中的关键标识、数据格式和辅助信息，是确保数据正确识别、解析的基础。

Broadcast_ID（广播标识）：广播源分配给BIG的唯一标识，用于扫描设备快速找到目标广播流。比如多个广播源同时工作时，设备通过Broadcast_ID区分不同的BIG，避免连接错误。
LTV structure（长度-类型-值结构）：数据的格式化存储方式，包含1字节长度、1字节类型、（长度-1）字节值，是BAP中参数传输的标准容器。比如编解码配置、元数据都通过LTV结构封装传输。
Metadata（元数据）：描述音频数据的辅助信息，通过LTV结构传输，包含语言、音频场景（如媒体、通话）等。比如广播音频的语言类型、单播音频的上下文类型，都通过Metadata告知接收方。
Additional Controller Advertising Data (ACAD)（附加控制器广告数据）：包含BIGInfo等关键信息的广告数据，用于广播场景中告知接收设备如何同步到BIG。相当于广播源的同步指南，帮助设备快速接入广播流。
SyncInfo（同步信息）：用于同步周期性广告（PA）的信息，扫描代理可通过广播辅助器获取SyncInfo，无需自身扫描即可同步到广播流。是实现扫描卸载的核心数据。

4.4 服务与技术辅助类术语：如何保障传输正常？

这类术语定义了BAP依赖的基础技术、服务和机制，是音频流传输的保障体系，涵盖连接、安全、容错等关键能力。

Generic Access Profile (GAP)（通用访问协议）：蓝牙设备发现、连接、角色协商的基础协议，BAP的角色（如Central、Peripheral）都基于GAP定义。比如设备如何发现广播源、建立单播连接，都遵循GAP的流程。
Generic Attribute Profile (GATT)（通用属性协议）：设备间数据交互的"字典"，BAP的服务（如PACS、ASCS）通过GATT实现属性的读写、通知。比如设备查询音频能力、配置ASE，都通过GATT子过程完成。
Attribute Protocol (ATT)（属性协议）：GATT的底层支撑协议，定义了属性的传输格式和交互规则。BAP的服务特征值（如PAC记录）通过ATT传输，确保数据交互的标准化。
Enhanced ATT (EATT) bearer（增强型ATT承载）：基于增强型流控的ATT承载，支持更高的传输效率，适合音频配置等大数据量交互场景。BAP要求关键角色（如单播服务器、广播宿）支持EATT或ATT，保障传输稳定性。
Low Energy asynchronous connection (LE ACL)（LE异步连接）：蓝牙LE的异步连接链路，用于传输非实时数据（如配置参数），与同步链路（CIS/BIS）配合使用。比如设备间的ASE配置、元数据更新，通过LE ACL传输。
Link Layer (LL)（链路层）：蓝牙LE的底层链路管理层，负责处理无线信号传输、同步、加密等，是音频流低延迟传输的核心保障。BAP的CIS/BIS建立、同步都依赖LL的特征支持。
Packet Loss Concealment (PLC)（丢包隐藏技术）：用于掩盖丢包或丢弃数据包的影响，保障音频播放的连续性。比如蓝牙耳机接收单播音频时，若少量数据包丢失，通过PLC技术避免出现断音。
periodic advertising train (PA)（周期性广告序列）：广播源发送的周期性广告组，包含BASE、BIGInfo等关键信息，是广播流同步的基础信号。接收设备通过同步PA，即可获取广播音频的配置并接入BIS。
Periodic Advertising Synchronization Transfer (PAST) procedure（周期性广告同步传输过程）：广播辅助器向扫描代理传输SyncInfo的过程，实现扫描卸载。低功耗设备通过PAST获取同步信息，无需持续扫描，降低功耗。
Presentation Delay（呈现延迟）：音频数据从接收/采集到呈现（如扬声器播放、麦克风采集）的时间，用于确保多设备同步播放。比如多个广播宿接收同一广播流时，通过Presentation Delay调整，实现声音同步。
Published Audio Capability (PAC) record（已发布音频能力记录）：存储设备音频能力的记录（如支持的采样率、编解码），通过PACS服务暴露给其他设备。比如耳机通过PAC记录告知手机，自己支持16kHz采样率的LC3编解码。
Quality of Service (QoS)（服务质量）：定义音频流的传输要求（如延迟、重传次数），确保音频传输的低延迟、高可靠。BAP通过QoS配置，为单播/广播音频设定传输参数，避免卡顿。
Remote Broadcast Scanning（远程广播扫描）：扫描代理委托广播辅助器扫描广播源的过程，核心是减少扫描代理的功耗。比如智能手表（扫描代理）委托手机（广播辅助器）扫描广播，自身仅接收结果。
Scan Offloading（扫描卸载）：广播辅助器将SyncInfo等扫描结果传输给扫描代理的过程，是"远程广播扫描"的核心环节。通过扫描卸载，低功耗设备可在不牺牲功能的前提下延长续航。
Service Data data type（服务数据类型）：广告数据中的一种类型，用于传输服务相关数据（如BASE、Broadcast_ID）。BAP的广播通知、单播广告都通过该类型携带关键配置信息。
Service UUID data type（服务UUID类型）：用于标识BAP相关服务（如ASCS、PACS）的UUID，设备通过扫描该类型，快速识别支持BAP的设备。
Unenhanced ATT bearer（非增强型ATT承载）：不使用增强型流控的ATT承载，适用于数据量小、对传输效率要求不高的场景。BAP允许设备选择支持该承载或EATT承载，适配不同硬件能力。
Bound (CIS)（绑定的CIS）：CIS与ASE建立关联的状态，当CIS的CIG_ID和CIS_ID在ASE的QoS配置中成功标识，且ASE处于QoS配置完成、启用中、 Streaming或禁用中状态时，即为绑定。绑定后CIS专用于该ASE的音频传输。
Coupled (CIS)（耦合的CIS）：CIS既绑定到ASE且已建立的状态，是单播音频流正常传输的前提。只有CIS处于耦合状态，音频数据才能通过该流传输。
Established (CIS)（已建立的CIS）：由Central设备通过连接同步流创建过程建立的CIS状态，是CIS能传输数据的基础。建立CIS后，需与ASE绑定、耦合，才能启动音频流。
Cross-Transport Key Derivation (CTKD)（跨传输密钥派生）：用于在LE和BR/EDR传输之间派生密钥的机制，确保不同传输方式下的安全连接。比如设备通过LE配对后，利用CTKD派生BR/EDR的链路密钥，避免重复配对。

BAP的术语体系围绕音频流传输核心，可归纳为三大逻辑链：

角色链：谁参与（Source/Sink/Assistant等）→ 谁控制（ASE）→ 谁辅助（Assistant/Scan Delegator）；
传输链：最小单位（Audio Channel）→ 传输载体（CIS/BIS）→ 组管理（CIG/BIG）；
保障链：数据格式（LTV）→ 辅助信息（Metadata/SyncInfo）→ 传输质量（QoS/Presentation Delay）→ 安全与功耗优化（CTKD/扫描卸载）。

五、语言解读规则

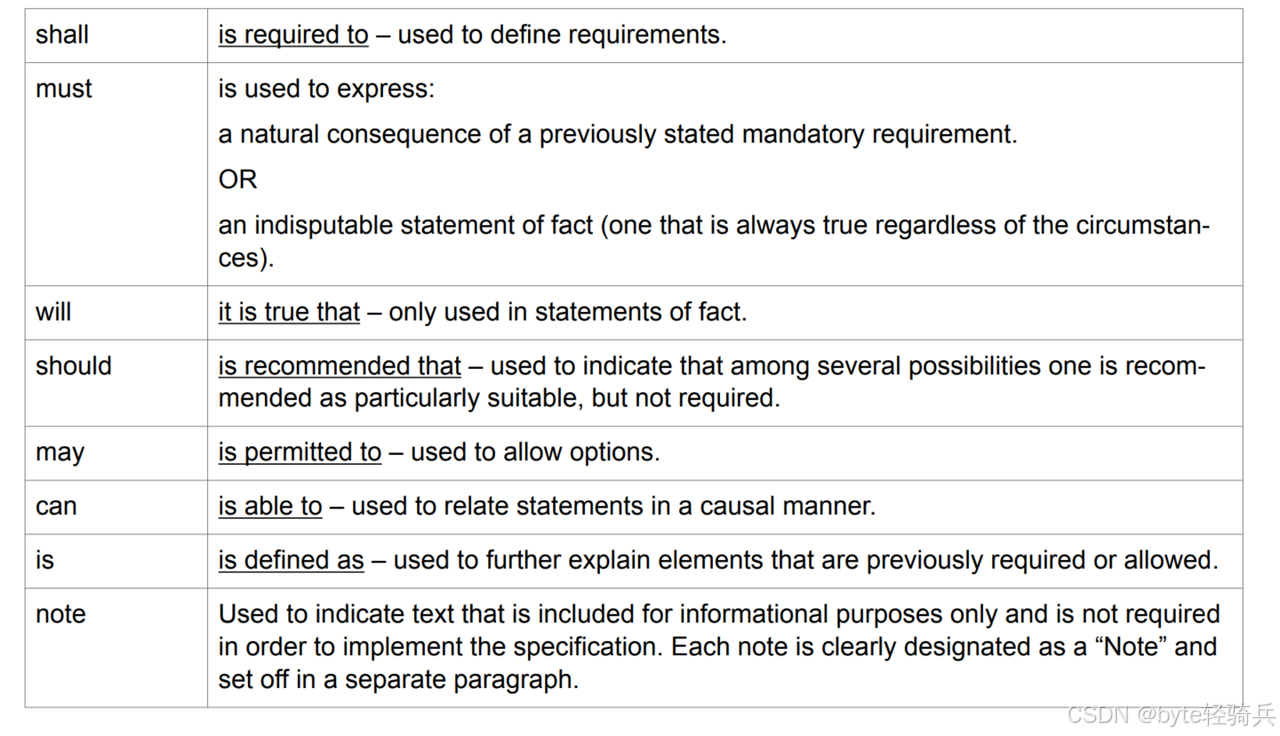

BAP对语言的使用有严格规定，不同词汇代表不同的强制级别，直接影响设备实现的合规性：

shall：表示必须实现，是强制性要求。比如协议中"Unicast Server shall instantiate one Audio Stream Control Service"，意思是单播服务器必须实例化一个音频流控制服务，不实现这一点的设备就不能声称兼容BAP。

must：表示自然结果或不容置疑的事实。比如"如果设备支持广播源角色，must支持LE扩展广播"，这是因为广播需要通过扩展广播传递BASE信息，是逻辑上的必然结果。

should：表示建议实现，不是强制要求，但推荐遵循。比如"Broadcast Source should use a non-resolvable private address"，建议广播源使用不可解析的私有地址，这样能提升隐私性，但不遵循也不会影响基本功能。

may：表示允许实现，提供灵活选择。比如"设备may支持 vendor-specific codec"，允许厂商自定义编解码格式，但需遵循统一的格式规范。

这些规则看似繁琐，却能避免协议解读的歧义，让全球厂商的设备都能遵循同一标准。

六、为什么BAP如此重要？实际应用价值

BAP的价值不在于技术的炫酷，而在于它解决了蓝牙LE音频的核心痛点------互操作性与低功耗平衡：

**打破设备壁垒：**在BAP出现之前，不同厂商的LE音频设备可能因为交互逻辑不同而无法兼容。而BAP提供了统一的流程与标准，只要设备遵循BAP，无论品牌如何，都能无缝连接、正常传输音频。
适配低功耗场景：BAP是为蓝牙LE量身定制的，充分利用了LE的低功耗特性。比如广播模式下，接收设备无需建立连接就能接收音频，大幅降低功耗，延长续航；单播模式下，通过优化的QoS配置，在保证音质的同时减少能量消耗。
支撑多场景应用：BAP支持单播、广播等多种模式，既能满足个人音频（如耳机）、家庭音频（如多房间音箱）的需求，也能适配公共音频（如商场、机场）、车载音频等场景，为蓝牙LE音频的普及奠定了基础。

七、随堂测试

题目：请简述BAP协议的核心定位及依赖的关键协议，并说明依赖的原因。

答案：

BAP的核心定位是为蓝牙LE设备提供统一的音频流控制流程，包括音频流的发现、配置、启停等，实现音频的分发与消费。

关键依赖协议及原因：

① GATT：提供数据交互标准，负责音频能力、配置参数的读写；

② GAP：负责设备发现、连接建立，为音频交互提供基础连接；

③ ASCS：核心控制服务，实现音频流的实时控制；

④ PACS：公示设备音频能力，帮助设备协商适配的传输参数；

⑤ BASS：支撑广播场景的音频扫描与发现；

⑥ LL：提供底层链路传输保障，确保音频流低延迟、高可靠。

这些依赖协议共同构成了BAP的运行基础，缺少任何一个都会导致音频流控制逻辑无法落地。

题目：BAP协议支持的蓝牙核心规范版本是什么？为什么选择该版本及以上？

答案：

BAP支持蓝牙核心规范5.2及以上版本。

原因：蓝牙5.2引入了LE同步信道（LE Isochronous Channels）等关键特性，该特性专门为实时音频传输设计，能提供低延迟、高稳定性的传输保障，而这正是BAP实现单播/广播音频流高质量传输的核心前提。5.2及以上版本的规范为BAP提供了必要的底层技术支撑，确保协议能实现预期的音频传输效果。

题目：请解释BAP中Unicast（单播）和Broadcast（广播）两种传输模式的区别及典型应用场景。

答案：

区别主要体现在连接要求、数据流向、适用场景三个方面：

① 连接要求：单播需要建立点对点连接，广播无需建立连接；

**② 数据流向：**单播是一对一传输，数据仅在两个设备间传递，广播是一对多传输，多个设备可同时接收；

③ 可靠性：单播支持重传机制，可靠性更高，广播不支持重传，依赖底层链路保障；

④ 隐私性：单播隐私性强，广播隐私性弱。

典型场景：单播适合个人私密音频场景，如蓝牙耳机听音乐、手机与车载音响通话；广播适合公共音频场景，如商场背景音乐、会议音频同步、机场通知播报。
