stm32_13：RFID-RC522项目代码

项目代码

1.SPI配置函数

cs 复制代码

#include "stm32f10x.h"
#include "spi.h"

static void SPI_RCC_Configuration(SPI_TypeDef* SPIx)
{
	if (SPIx == SPI1)
	{
		RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1 | RCC_APB2Periph_GPIOA,  ENABLE);
	}
	else
	{
		RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
		RCC_APB1PeriphClockCmd(RCC_APB1Periph_SPI2,ENABLE);
	}
}


static void SPI_GPIO_Configuration(SPI_TypeDef* SPIx)
{
	GPIO_InitTypeDef GPIO_InitStructure;

	if(SPIx == SPI1)
	{
		GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
		GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_6 | GPIO_Pin_7;
		GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
		GPIO_Init(GPIOA,&GPIO_InitStructure);

		GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
		GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
		GPIO_Init(GPIOA,&GPIO_InitStructure);
	}
	else
	{
		GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
		GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;
		GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
		GPIO_Init(GPIOB,&GPIO_InitStructure);

		GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
		GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
		GPIO_Init(GPIOB,&GPIO_InitStructure);
	}
}


void SPI_Configuration(SPI_TypeDef* SPIx)
{
	SPI_InitTypeDef SPI_InitStructure;

	SPI_RCC_Configuration(SPIx);
	SPI_GPIO_Configuration(SPIx);

	SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
	SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_8;
	SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;
	SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;
	SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
	SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
	SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
	SPI_InitStructure.SPI_CRCPolynomial = 7;
	SPI_InitStructure.SPI_NSS = SPI_NSS_Hard;
	SPI_Init(SPIx,&SPI_InitStructure);

	SPI_SSOutputCmd(SPIx,ENABLE);
	SPI_Cmd(SPIx,ENABLE);

}


int32_t SPI_WriteByte(SPI_TypeDef* SPIx,uint16_t TxData )
{
	uint8_t retry = 0;

	while(SPI_I2S_GetFlagStatus(SPIx,SPI_I2S_FLAG_TXE) == RESET)
	{
		retry ++;
		if(retry >= 200)
			return -1;
	}
	SPI_I2S_SendData(SPIx,TxData);

	retry = 0;
	while(SPI_I2S_GetFlagStatus(SPIx,SPI_I2S_FLAG_RXNE) == RESET)
	{
		retry ++;
		if(retry >= 200)
			return -1;
	}
	SPI_I2S_ReceiveData(SPIx);

	return 0;
}


int32_t SPI_ReadByte(SPI_TypeDef* SPIx,uint16_t* p_RxData)
{
	uint8_t retry = 0;

	while(SPI_I2S_GetFlagStatus(SPIx,SPI_I2S_FLAG_TXE) == RESET)
	{
		retry ++;
		if(retry >= 200)
			return -1;
	}
	SPI_I2S_SendData(SPIx,0xFF);

	retry = 0;
	while(SPI_I2S_GetFlagStatus(SPIx,SPI_I2S_FLAG_RXNE) == RESET)
	{
		retry ++;
		if(retry >= 200)
			return -1;
	}
	*p_RxData = SPI_I2S_ReceiveData(SPIx);
	return 0;
}

int32_t SPI_WriteNBytes(SPI_TypeDef* SPIx,uint8_t* p_TxData,uint32_t SendDataNum)
{
	uint8_t retry = 0;
	while(SendDataNum--)
	{
			while(SPI_I2S_GetFlagStatus(SPIx,SPI_I2S_FLAG_TXE) == RESET)
			{
				retry ++;
				if(retry >= 200000)
					return -1;
			}
			SPI_I2S_SendData(SPIx,*p_TxData++);

			retry = 0;
			while(SPI_I2S_GetFlagStatus(SPIx,SPI_I2S_FLAG_RXNE) == RESET)
			{
				retry ++;
				if(retry >= 200000)
					return -1;
			}
			SPI_I2S_ReceiveData(SPIx);
	}
	return 0;
}

int32_t SPI_ReadNBytes(SPI_TypeDef* SPIx,uint8_t* p_RxData,uint32_t ReadDataNum)
{
	uint8_t retry = 0;

	while(ReadDataNum--)
	{
			while(SPI_I2S_GetFlagStatus(SPIx,SPI_I2S_FLAG_TXE) == RESET)
			{
				retry ++;
				if(retry >= 200)
					return -1;
			}
			SPI_I2S_SendData(SPIx,0xFF);

			retry = 0;
			while(SPI_I2S_GetFlagStatus(SPIx,SPI_I2S_FLAG_RXNE) == RESET)
			{
				retry ++;
				if(retry >= 200)
					return -1;
			}
			*p_RxData++ = SPI_I2S_ReceiveData(SPIx);
	}
	return 0;
}



/*
void SPI2_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	SPI_InitTypeDef SPI_InitStructure;

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB,&GPIO_InitStructure);
	GPIO_SetBits(GPIOB,GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15);

	SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
	SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
	SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;
	SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;
	SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
	SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256;
	SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
	SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
	SPI_InitStructure.SPI_CRCPolynomial = 7;
	SPI_Init(SPI2,&SPI_InitStructure);
}


u8 SPI2_ReadWriteByte(u8 data)
{
	u8 i;

	i = 0;
	while(SPI_I2S_GetFlagStatus(SPI2,SPI_I2S_FLAG_TXE) == RESET)
	{
		i++;
		if(i >= 200)
		{
			return 0;
		}
	}
	SPI_I2S_SendData(SPI2,  data);

	i = 0;
	while(SPI_I2S_GetFlagStatus(SPI2,SPI_I2S_FLAG_RXNE) == RESET)
	{
		i++;
		if(i >= 200)
		{
			return 0;
		}
	}
	return SPI_I2S_ReceiveData(SPI2);
}


void SPI2_SetSpeed(uint16_t SPI_BaudRatePrescaler)
{
	assert_param(IS_SPI_BAUDRATE_PRESCALER(SPI_BaudRatePrescaler));
	SPI2->CR1 &= 0Xffc7;
	SPI2->CR1 |= SPI_BaudRatePrescaler;
	SPI_Cmd(SPI2,ENABLE);

}

*/

SPI_SSOutputCmd(SPIx,ENABLE);

SPI_Cmd(SPIx,ENABLE);

顺序不能颠倒！

2.RC522配置

选PA11为复位引脚

cs 复制代码

#include "stm32f10x.h"
#include "rc522.h"
#include "systick.h"
#include "spi.h"
#include "stm32f10x_spi.h"

void RC522_IO_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStruct;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);   //开启AFIO时钟
	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE); //关闭JTAG因为要使用PB3和4

	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_11 | GPIO_Pin_4;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_Init(GPIOA, &GPIO_InitStruct);

	SPI_Configuration(SPI1);
}

/*
/////////////////////////////////////////////////////////////////////
//功    能：写RC632寄存器
//参数说明：Address[IN]:寄存器地址
//          value[IN]:写入的值
/////////////////////////////////////////////////////////////////////
void WriteRawRC(unsigned char Address, unsigned char value)
{
    unsigned char i, ucAddr;

    RC522_SCK_RESET();   //MF522_SCK = 0;
    RC522_NSEL_RESET();  //MF522_NSS = 0;
    ucAddr = ((Address<<1)&0x7E);
    RC522_Delay(10);
    for(i=8;i>0;i--)
    {
        //MF522_SI = ((ucAddr&0x80)==0x80);
			  if((ucAddr&0x80)==0x80)
				{
					RC522_MOSI_SET();
				}
				else
				{
					RC522_MOSI_RESET();
				}
        RC522_SCK_SET();  //MF522_SCK = 1;
        ucAddr <<= 1;
				RC522_Delay(10);
        RC522_SCK_RESET();  //MF522_SCK = 0;
				RC522_Delay(10);
    }

    for(i=8;i>0;i--)
    {
        //MF522_SI = ((value&0x80)==0x80);
			  if((value&0x80)==0x80)
				{
					RC522_MOSI_SET();
				}
				else
				{
					RC522_MOSI_RESET();
				}
				RC522_SCK_SET();  //MF522_SCK = 1;
        value <<= 1;
				RC522_Delay(10);
        RC522_SCK_RESET();  //MF522_SCK = 0;
				RC522_Delay(10);
//         MF522_SCK = 1;
//         value <<= 1;
//         MF522_SCK = 0;
    }
    RC522_NSEL_SET();  //MF522_NSS = 1;
    RC522_SCK_SET();    //MF522_SCK = 1;
}
/////////////////////////////////////////////////////////////////////
//功    能：读RC632寄存器
//参数说明：Address[IN]:寄存器地址
//返    回：读出的值
/////////////////////////////////////////////////////////////////////
unsigned char ReadRawRC(unsigned char Address)
{
     unsigned char i, ucAddr;
     unsigned char ucResult=0;

     RC522_SCK_RESET();   //MF522_SCK = 0;
     RC522_NSEL_RESET();  //MF522_NSS = 0;
     ucAddr = ((Address<<1)&0x7E)|0x80;
     RC522_Delay(10);
     for(i=8;i>0;i--)
     {
//          MF522_SI = ((ucAddr&0x80)==0x80);
//          MF522_SCK = 1;
//          ucAddr <<= 1;
//          MF522_SCK = 0;

			  if((ucAddr&0x80)==0x80)
				{
					RC522_MOSI_SET();
				}
				else
				{
					RC522_MOSI_RESET();
				}
        RC522_SCK_SET();  //MF522_SCK = 1;
        ucAddr <<= 1;
				RC522_Delay(10);
        RC522_SCK_RESET();  //MF522_SCK = 0;
				RC522_Delay(10);
     }
     for(i=8;i>0;i--)
     {
         RC522_SCK_SET();  //MF522_SCK = 1;
         ucResult <<= 1;
			   RC522_Delay(10);
         //ucResult|=(bit)MF522_SO;

// 			 	 if(RC522_MISO_STATUS==1)
// 				 {
// 					 ucResult|=0x01;
// 				 }
// 				 else
// 				 {
// 					 ucResult&=~0x01;
// 				 }
			   ucResult |=RC522_MISO_STATUS;

         RC522_SCK_RESET();  //MF522_SCK = 0;
			   RC522_Delay(10);
     }

    RC522_NSEL_SET();   //MF522_NSS = 1;
    RC522_SCK_SET();    //MF522_SCK = 1;
     return ucResult;
}
*/
//#define MAXRLEN 18

/////////////////////////////////////////////////////////////////////
//功    能：寻卡
//参数说明: req_code[IN]:寻卡方式
//                0x52 = 寻感应区内所有符合14443A标准的卡
//                0x26 = 寻未进入休眠状态的卡
//          pTagType[OUT]：卡片类型代码
//                0x4400 = Mifare_UltraLight
//                0x0400 = Mifare_One(S50)
//                0x0200 = Mifare_One(S70)
//                0x0800 = Mifare_Pro(X)
//                0x4403 = Mifare_DESFire
//返    回: 成功返回MI_OK
/////////////////////////////////////////////////////////////////////
char PcdRequest(unsigned char req_code,unsigned char *pTagType)
{
   char status;
   unsigned int  unLen;
   unsigned char ucComMF522Buf[MAXRLEN];

   ClearBitMask(Status2Reg,0x08); //清RC522寄存位
   WriteRawRC(BitFramingReg,0x07); //写RC623寄存器
   SetBitMask(TxControlReg,0x03); //置RC522寄存位
//
   ucComMF522Buf[0] = req_code;

   status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,1,ucComMF522Buf,&unLen);
//   UART_send_byte(status);
   if ((status == MI_OK) && (unLen == 0x10))
   {
       *pTagType     = ucComMF522Buf[0];
       *(pTagType+1) = ucComMF522Buf[1];
   }
   else
   {   status = MI_ERR;   }

   return status;
}

/////////////////////////////////////////////////////////////////////
//功    能：防冲撞
//参数说明: pSnr[OUT]:卡片序列号，4字节
//返    回: 成功返回MI_OK
/////////////////////////////////////////////////////////////////////
char PcdAnticoll(unsigned char *pSnr)
{
    char status;
    unsigned char i,snr_check=0;
    unsigned int  unLen;
    unsigned char ucComMF522Buf[MAXRLEN];


    ClearBitMask(Status2Reg,0x08);
    WriteRawRC(BitFramingReg,0x00);
    ClearBitMask(CollReg,0x80);

    ucComMF522Buf[0] = PICC_ANTICOLL1;
    ucComMF522Buf[1] = 0x20;

    status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,2,ucComMF522Buf,&unLen);

    if (status == MI_OK)
    {
    	 for (i=0; i<4; i++)
         {
             *(pSnr+i)  = ucComMF522Buf[i];
             snr_check ^= ucComMF522Buf[i];
         }
         if (snr_check != ucComMF522Buf[i])
         {   status = MI_ERR;    }
    }

    SetBitMask(CollReg,0x80);
    return status;
}

/////////////////////////////////////////////////////////////////////
//功    能：选定卡片
//参数说明: pSnr[IN]:卡片序列号，4字节
//返    回: 成功返回MI_OK
/////////////////////////////////////////////////////////////////////
char PcdSelect(unsigned char *pSnr)
{
    char status;
    unsigned char i;
    unsigned int  unLen;
    unsigned char ucComMF522Buf[MAXRLEN];

    ucComMF522Buf[0] = PICC_ANTICOLL1;
    ucComMF522Buf[1] = 0x70;
    ucComMF522Buf[6] = 0;
    for (i=0; i<4; i++)
    {
    	ucComMF522Buf[i+2] = *(pSnr+i);
    	ucComMF522Buf[6]  ^= *(pSnr+i);
    }
    CalulateCRC(ucComMF522Buf,7,&ucComMF522Buf[7]);

    ClearBitMask(Status2Reg,0x08);

    status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,9,ucComMF522Buf,&unLen);

    if ((status == MI_OK) && (unLen == 0x18))
    {   status = MI_OK;  }
    else
    {   status = MI_ERR;    }

    return status;
}

/////////////////////////////////////////////////////////////////////
//功    能：验证卡片密码
//参数说明: auth_mode[IN]: 密码验证模式
//                 0x60 = 验证A密钥
//                 0x61 = 验证B密钥
//          addr[IN]：块地址
//          pKey[IN]：密码
//          pSnr[IN]：卡片序列号，4字节
//返    回: 成功返回MI_OK
/////////////////////////////////////////////////////////////////////
char PcdAuthState(unsigned char auth_mode,unsigned char addr,unsigned char *pKey,unsigned char *pSnr)
{
    char status;
    unsigned int  unLen;
    unsigned char i,ucComMF522Buf[MAXRLEN];

    ucComMF522Buf[0] = auth_mode;
    ucComMF522Buf[1] = addr;
    for (i=0; i<6; i++)
    {    ucComMF522Buf[i+2] = *(pKey+i);   }
    for (i=0; i<6; i++)
    {    ucComMF522Buf[i+8] = *(pSnr+i);   }

    status = PcdComMF522(PCD_AUTHENT,ucComMF522Buf,12,ucComMF522Buf,&unLen);
    if ((status != MI_OK) || (!(ReadRawRC(Status2Reg) & 0x08)))
    {   status = MI_ERR;   }

    return status;
}

/////////////////////////////////////////////////////////////////////
//功    能：读取M1卡一块数据
//参数说明: addr[IN]：块地址
//          p [OUT]：读出的数据，16字节
//返    回: 成功返回MI_OK
/////////////////////////////////////////////////////////////////////
char PcdRead(unsigned char addr,unsigned char *pData)
{
    char status;
    unsigned int  unLen;
    unsigned char i,ucComMF522Buf[MAXRLEN];

    ucComMF522Buf[0] = PICC_READ;
    ucComMF522Buf[1] = addr;
    CalulateCRC(ucComMF522Buf,2,&ucComMF522Buf[2]);

    status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,4,ucComMF522Buf,&unLen);
    if ((status == MI_OK) && (unLen == 0x90))
    {
        for (i=0; i<16; i++)
        {    *(pData+i) = ucComMF522Buf[i];   }
    }
    else
    {   status = MI_ERR;   }

    return status;
}

/////////////////////////////////////////////////////////////////////
//功    能：写数据到M1卡一块
//参数说明: addr[IN]：块地址
//          p [IN]：写入的数据，16字节
//返    回: 成功返回MI_OK
/////////////////////////////////////////////////////////////////////
char PcdWrite(unsigned char addr,unsigned char *pData)
{
    char status;
    unsigned int  unLen;
    unsigned char i,ucComMF522Buf[MAXRLEN];

    ucComMF522Buf[0] = PICC_WRITE;
    ucComMF522Buf[1] = addr;
    CalulateCRC(ucComMF522Buf,2,&ucComMF522Buf[2]);

    status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,4,ucComMF522Buf,&unLen);

    if ((status != MI_OK) || (unLen != 4) || ((ucComMF522Buf[0] & 0x0F) != 0x0A))
    {   status = MI_ERR;   }

    if (status == MI_OK)
    {
        for (i=0; i<16; i++)
        {    ucComMF522Buf[i] = *(pData+i);   }
        CalulateCRC(ucComMF522Buf,16,&ucComMF522Buf[16]);

        status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,18,ucComMF522Buf,&unLen);
        if ((status != MI_OK) || (unLen != 4) || ((ucComMF522Buf[0] & 0x0F) != 0x0A))
        {   status = MI_ERR;   }
    }

    return status;
}

/////////////////////////////////////////////////////////////////////
//功    能：扣款和充值
//参数说明: dd_mode[IN]：命令字
//               0xC0 = 扣款
//               0xC1 = 充值
//          addr[IN]：钱包地址
//          pValue[IN]：4字节增(减)值，低位在前
//返    回: 成功返回MI_OK
/////////////////////////////////////////////////////////////////////
char PcdValue(unsigned char dd_mode,unsigned char addr,unsigned char *pValue)
{
    char status;
    unsigned int  unLen;
    unsigned char i,ucComMF522Buf[MAXRLEN];

    ucComMF522Buf[0] = dd_mode;
    ucComMF522Buf[1] = addr;
    CalulateCRC(ucComMF522Buf,2,&ucComMF522Buf[2]);

    status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,4,ucComMF522Buf,&unLen);

    if ((status != MI_OK) || (unLen != 4) || ((ucComMF522Buf[0] & 0x0F) != 0x0A))
    {   status = MI_ERR;   }

    if (status == MI_OK)
    {
        for (i=0; i<16; i++)
        {    ucComMF522Buf[i] = *(pValue+i);   }
        CalulateCRC(ucComMF522Buf,4,&ucComMF522Buf[4]);
        unLen = 0;
        status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,6,ucComMF522Buf,&unLen);
        if (status != MI_ERR)
        {    status = MI_OK;    }
    }

    if (status == MI_OK)
    {
        ucComMF522Buf[0] = PICC_TRANSFER;
        ucComMF522Buf[1] = addr;
        CalulateCRC(ucComMF522Buf,2,&ucComMF522Buf[2]);

        status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,4,ucComMF522Buf,&unLen);

        if ((status != MI_OK) || (unLen != 4) || ((ucComMF522Buf[0] & 0x0F) != 0x0A))
        {   status = MI_ERR;   }
    }
    return status;
}

/////////////////////////////////////////////////////////////////////
//功    能：备份钱包
//参数说明: sourceaddr[IN]：源地址
//          goaladdr[IN]：目标地址
//返    回: 成功返回MI_OK
/////////////////////////////////////////////////////////////////////
char PcdBakValue(unsigned char sourceaddr, unsigned char goaladdr)
{
    char status;
    unsigned int  unLen;
    unsigned char ucComMF522Buf[MAXRLEN];

    ucComMF522Buf[0] = PICC_RESTORE;
    ucComMF522Buf[1] = sourceaddr;
    CalulateCRC(ucComMF522Buf,2,&ucComMF522Buf[2]);

    status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,4,ucComMF522Buf,&unLen);

    if ((status != MI_OK) || (unLen != 4) || ((ucComMF522Buf[0] & 0x0F) != 0x0A))
    {   status = MI_ERR;   }

    if (status == MI_OK)
    {
        ucComMF522Buf[0] = 0;
        ucComMF522Buf[1] = 0;
        ucComMF522Buf[2] = 0;
        ucComMF522Buf[3] = 0;
        CalulateCRC(ucComMF522Buf,4,&ucComMF522Buf[4]);

        status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,6,ucComMF522Buf,&unLen);
        if (status != MI_ERR)
        {    status = MI_OK;    }
    }

    if (status != MI_OK)
    {    return MI_ERR;   }

    ucComMF522Buf[0] = PICC_TRANSFER;
    ucComMF522Buf[1] = goaladdr;

    CalulateCRC(ucComMF522Buf,2,&ucComMF522Buf[2]);

    status = PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,4,ucComMF522Buf,&unLen);

    if ((status != MI_OK) || (unLen != 4) || ((ucComMF522Buf[0] & 0x0F) != 0x0A))
    {   status = MI_ERR;   }

    return status;
}

/////////////////////////////////////////////////////////////////////
//功    能：命令卡片进入休眠状态
//返    回: 成功返回MI_OK
/////////////////////////////////////////////////////////////////////
char PcdHalt(void)
{
    //char status;
    unsigned int  unLen;
    unsigned char ucComMF522Buf[MAXRLEN];

    ucComMF522Buf[0] = PICC_HALT;
    ucComMF522Buf[1] = 0;
    CalulateCRC(ucComMF522Buf,2,&ucComMF522Buf[2]);

    //status =
	  PcdComMF522(PCD_TRANSCEIVE,ucComMF522Buf,4,ucComMF522Buf,&unLen);

    return MI_OK;
}

/////////////////////////////////////////////////////////////////////
//用MF522计算CRC16函数
/////////////////////////////////////////////////////////////////////
void CalulateCRC(unsigned char *pIndata,unsigned char len,unsigned char *pOutData)
{
    unsigned char i,n;
    ClearBitMask(DivIrqReg,0x04);
    WriteRawRC(CommandReg,PCD_IDLE);
    SetBitMask(FIFOLevelReg,0x80);
    for (i=0; i<len; i++)
    {   WriteRawRC(FIFODataReg, *(pIndata+i));   }
    WriteRawRC(CommandReg, PCD_CALCCRC);
    i = 0xFF;
    do
    {
        n = ReadRawRC(DivIrqReg);
        i--;
    }
    while ((i!=0) && !(n&0x04));
    pOutData[0] = ReadRawRC(CRCResultRegL);
    pOutData[1] = ReadRawRC(CRCResultRegM);
}

/////////////////////////////////////////////////////////////////////
//功    能：复位RC522
//返    回: 成功返回MI_OK
/////////////////////////////////////////////////////////////////////
char PcdReset(void)
{
    RC522_RESET_SET();     //RST522_1;
    delay_us(10);  //_NOP();
    RC522_RESET_RESET();   //RST522_0;
    delay_ms(60);  //_NOP();_NOP();
    RC522_RESET_SET();     //RST522_1;RST522_1;
    delay_us(500);  //_NOP();_NOP();
    WriteRawRC(CommandReg,PCD_RESETPHASE);
    delay_ms(2);  //_NOP();_NOP();

  WriteRawRC(ModeReg,0x3D);            //?Mifare???,CRC???0x6363
  WriteRawRC(TReloadRegL,30);         //?30?????
  WriteRawRC(TReloadRegH,0);
  WriteRawRC(TModeReg,0x8D);
  WriteRawRC(TPrescalerReg,0x3E);
  WriteRawRC(TxAutoReg,0x40);

  ClearBitMask(TestPinEnReg, 0x80);//off MX and DTRQ out
  WriteRawRC(TxAutoReg,0x40);

  return MI_OK;
}

/////////////////////////////////////////////////////////////////////
//功    能：读RC632寄存器
//参数说明：Address[IN]:寄存器地址
//返    回：读出的值
/////////////////////////////////////////////////////////////////////
unsigned char ReadRawRC(unsigned char Address)
{
	unsigned char ucAddr;
	unsigned char ucResult=0;
	ucAddr = ((Address<<1)&0x7E)|0x80;
	delay_ms(1);
	RC522_ENABLE;
	SPI_WriteNBytes(SPI1,&ucAddr,1);  //向总线写多个数据
	SPI_ReadNBytes(SPI1,&ucResult,1);  //向总线读多个数据
	RC522_DISABLE;
	return ucResult;
}

/////////////////////////////////////////////////////////////////////
//功    能：写RC632寄存器
//参数说明：Address[IN]:寄存器地址
//          value[IN]:写入的值
/////////////////////////////////////////////////////////////////////
void WriteRawRC(unsigned char Address, unsigned char value)
{
	unsigned char ucAddr;
	uint8_t write_buffer[2]={0};
	ucAddr = ((Address<<1)&0x7E);
	write_buffer[0] = ucAddr;
	write_buffer[1] = value;
	delay_ms(1);
	RC522_ENABLE;
	SPI_WriteNBytes(SPI1,write_buffer,2);
	RC522_DISABLE;
}

/////////////////////////////////////////////////////////////////////
//功    能：置RC522寄存器位
//参数说明：reg[IN]:寄存器地址
//          mask[IN]:置位值
/////////////////////////////////////////////////////////////////////
void SetBitMask(unsigned char reg,unsigned char mask)
{
    char tmp = 0x0;
    tmp = ReadRawRC(reg);  //读RC632寄存器
    WriteRawRC(reg,tmp | mask);  // set bit mask
}

/////////////////////////////////////////////////////////////////////
//功    能：清RC522寄存器位
//参数说明：reg[IN]:寄存器地址
//          mask[IN]:清位值
/////////////////////////////////////////////////////////////////////
void ClearBitMask(unsigned char reg,unsigned char mask)
{
    char tmp = 0x0;
    tmp = ReadRawRC(reg);
    WriteRawRC(reg, tmp & ~mask);  // clear bit mask
}

/////////////////////////////////////////////////////////////////////
//功    能：通过RC522和ISO14443卡通讯
//参数说明：Command[IN]:RC522命令字
//          pIn [IN]:通过RC522发送到卡片的数据
//          InLenByte[IN]:发送数据的字节长度
//          pOut [OUT]:接收到的卡片返回数据
//          *pOutLenBit[OUT]:返回数据的位长度
/////////////////////////////////////////////////////////////////////
char PcdComMF522(unsigned char Command,
                 unsigned char *pInData,
                 unsigned char InLenByte,
                 unsigned char *pOutData,
                 unsigned int  *pOutLenBit)
{
    char status = MI_ERR;
    unsigned char irqEn   = 0x00;
    unsigned char waitFor = 0x00;
    unsigned char lastBits;
    unsigned char n;
    unsigned int i;
    switch (Command)
    {
       case PCD_AUTHENT:
          irqEn   = 0x12;
          waitFor = 0x10;
          break;
       case PCD_TRANSCEIVE:
          irqEn   = 0x77;
          waitFor = 0x30;
          break;
       default:
         break;
    }

    WriteRawRC(ComIEnReg,irqEn|0x80);
    ClearBitMask(ComIrqReg,0x80);
    WriteRawRC(CommandReg,PCD_IDLE);
    SetBitMask(FIFOLevelReg,0x80);

    for (i=0; i<InLenByte; i++)
    {   WriteRawRC(FIFODataReg, pInData[i]);    }
    WriteRawRC(CommandReg, Command);


    if (Command == PCD_TRANSCEIVE)
    {    SetBitMask(BitFramingReg,0x80);  }

    i = 800 ; //600;//????????,??M1???????25ms
    do
    {
         n = ReadRawRC(ComIrqReg);
         i--;
    }
    while ((i!=0) && !(n&0x01) && !(n&waitFor));
    ClearBitMask(BitFramingReg,0x80);

    if (i!=0)
    {
         if(!(ReadRawRC(ErrorReg)&0x1B))
         {
             status = MI_OK;
             if (n & irqEn & 0x01)
             {   status = MI_NOTAGERR;   }
             if (Command == PCD_TRANSCEIVE)
             {
               	n = ReadRawRC(FIFOLevelReg);
              	lastBits = ReadRawRC(ControlReg) & 0x07;
                if (lastBits)
                {   *pOutLenBit = (n-1)*8 + lastBits;   }
                else
                {   *pOutLenBit = n*8;   }
                if (n == 0)
                {   n = 1;    }
                if (n > MAXRLEN)
                {   n = MAXRLEN;   }
                for (i=0; i<n; i++)
                {   pOutData[i] = ReadRawRC(FIFODataReg);    }
            }
         }
         else
         {   status = MI_ERR;   }

   }


   SetBitMask(ControlReg,0x80);           // stop timer now
   WriteRawRC(CommandReg,PCD_IDLE);
   return status;
}


/////////////////////////////////////////////////////////////////////
//开启天线
//每次启动或关闭天险发射之间应至少有1ms的间隔
/////////////////////////////////////////////////////////////////////
void PcdAntennaOn(void)
{
    unsigned char i;
    i = ReadRawRC(TxControlReg);
    if (!(i & 0x03))
    {
        SetBitMask(TxControlReg, 0x03);
    }
}


/////////////////////////////////////////////////////////////////////
//关闭天线
/////////////////////////////////////////////////////////////////////
void PcdAntennaOff(void)
{
    ClearBitMask(TxControlReg, 0x03);
}

void RC522_Config(unsigned char Card_Type)
{
	   ClearBitMask(Status2Reg,0x08);
     WriteRawRC(ModeReg,0x3D);//3F
     WriteRawRC(RxSelReg,0x86);//84
     WriteRawRC(RFCfgReg,0x7F);   //4F
   	 WriteRawRC(TReloadRegL,30);//tmoLength);// TReloadVal = 'h6a =tmoLength(dec)
	   WriteRawRC(TReloadRegH,0);
     WriteRawRC(TModeReg,0x8D);
	   WriteRawRC(TPrescalerReg,0x3E);
//	   WriteRawRC(TxAutoReg,0x40);//???
	   delay_ms(5);//delay_10ms(1);


     PcdAntennaOn();
}

3.检查卡号函数

cs 复制代码

#include "stm32f10x.h"
#include "Check_Card_Id.h"
#include <stdio.h>

extern uint8_t Run_flag;
extern uint8_t Lock_flag;

uint8_t Err_Count = 0;

uint8_t Check_Card_Id(uint8_t *value)
{
	uint8_t i = 0,flag = 0;
	uint8_t ave = 0;
	int num = 0;

	for(i = 0;i < 4;i++)
	{
		printf("card_id=%d\t",value[i]);
		num += value[i]*(i+1);
	}
	printf("\r\n");
	printf("num=%d\r\n",num);

	ave = num/4;
	printf("ave = %d\r\n",ave);

	switch(ave)
	{
		case 218:flag = 1;break;


		default:
			flag = 0;	Err_Count++;
	}

	if(Err_Count == 5)
	{
		Run_flag = 0;
		Lock_flag = 1;

	}

	return flag;
}

num+=value[i]*(i+1); 加权求和算法

num = value[0] × 1 + value[1] × 2 + value[2] × 3 + value[3] × 4

假设一张卡的UID是：value[] = {100, 200, 50, 150}

第1字节：100 × 1 = 100

第2字节：200 × 2 = 400

第3字节：50 × 3 = 150

第4字节：150 × 4 = 600

总和：num = 100 + 400 + 150 + 600 = 1250

平均值：ave = 1250 / 4 = 312

目的1：区分不同字节的重要性

不同位置的字节有不同的权重
第4字节的权重最高（×4），第1字节最低（×1）
这样即使字节值相同，位置不同也会产生不同结果

目的2：简单的特征提取

目的3：降低碰撞概率

算法的优缺点

优点：

简单快速：计算量小，适合嵌入式系统
一定程度区分：能区分字节顺序不同的卡片
代码简洁：几行代码实现

缺点：

碰撞仍然可能：不同UID可能算出相同值

4.mian函数

cs 复制代码

#include "stm32f10x.h"
#include "main.h"
#include "led.h"
#include "buzzer.h"
#include "key.h"
#include "Relay.h"
#include "Shake.h"
#include "Exti.h"
#include "usart.h"
#include "stdio.h"
#include "Time.h"
#include "sg90.h"
#include "systick.h"
#include "I2C_soft.h"
#include "dht11.h"
#include "spi.h"
#include "dma.h"
#include "car_driver.h"
#include "rc522.h"
#include "Check_Card_Id.h"
#include "IWDG.h"

uint8_t Card_Type1[2];
uint8_t Card_ID[4];

uint8_t status;
uint8_t flag;
uint8_t Run_flag=1;
uint8_t Lock_flag=0;

int  main()
{
	Card_Type1[0]=0x04;
	Card_Type1[1]=0x00;

	initSysTick();
	my_usart1_init();
	BEEP_Init();
	OLED_Init();
	SG90_Init();
	Time2_IWDG_Init(9999,7199);

	printf("\r\n***************************** 串口测试 *****************************\r\n");

	RC522_IO_Init();
	PcdReset();
	PcdAntennaOff();
	delay_ms(100);
	PcdAntennaOn();

	OLED_Clear();
	OLED_ShowString(0,0,"ClockSystem");
	SG90_run(0);

	delay_ms(500);
	printf("\r\n***************************** 智能门锁 *****************************\r\n");

	while(Run_flag)
	{
		if(PcdRequest(0x52,Card_Type1) == MI_OK)
		{
			uint16_t Card_Type = (Card_Type1[0]<<8 |Card_Type1[1]);
			printf("Card TYpe:0x%04x\r\n",Card_Type);

			TIM_Cmd(TIM2,DISABLE);

			switch(Card_Type)
			{
				case 0x4400:
							printf("Mifare UltraLight\r\n");
							break;
					case 0x0400:
							printf("Mifare One(S50)\r\n");
							break;
					case 0x0200:
							printf("Mifare One(S70)\r\n");
							break;
					case 0x0800:
							printf("Mifare Pro(X)\r\n");
							break;
					case 0x4403:
							printf("Mifare DESFire\r\n");
							break;
					default:
							printf("Unknown Card\r\n");
							break;
			}

			status = PcdAnticoll(Card_ID);
			if(status != MI_OK)
			{
				printf("Anticoll Fault!\r\n");
			}
			else
			{
				printf("Card Id = %d %d %d %d\r\n",Card_ID[0],Card_ID[1],Card_ID[2],Card_ID[3]);

				flag = Check_Card_Id(Card_ID);
				printf("flag = %d\r\n",flag);
				if(flag != 0)
				{
					OLED_ShowString(0,2,"OpenDoor");
					SG90_run(90);
					BEEP_SUC();
					delay_ms(5000);

					OLED_ShowString(0,2,"          ");
					SG90_run(0);
				}
				else
				{
					printf("flag fault\r\n");
					BEEP_FAIL();
					delay_ms(5000);
				}
			}

			status = PcdSelect(Card_ID);
			if(status != MI_OK)
			{
				printf("Select Fault!\r\n");
			}
			else
			{
				printf("Select Success!\r\n");
			}

			status = PcdHalt();
			if(status != MI_OK)
			{
				printf("PcdHalt Fault!\r\n");
			}
			else
			{
				printf("PcdHalt Success!\r\n");
			}
			printf("****************************************************************\r\n");
			TIM_Cmd(TIM2,ENABLE);
		}
	}

	delay_ms(500);
	PcdAntennaOff();  //关闭天线

	//错误次数太多
	while(Lock_flag)
	{
		printf("Most Error,Please wait 1 minutes\r\n");
		delay_ms(5000);
	}

}

1.代码逻辑

首先查找卡的类型0x4000，成功返回MI_OK，并打印卡的类型
然后防冲撞，并返回卡号放到数组里，并返回MI_OK，并打印卡号，4个字节
然后检查卡是否被收入，收入执行开锁，未收入报警，报警六次，Run_flag=0;Lock_flag=1;
进入锁定状态，等待看门狗复位

2.Card_Type1[0]=0x04; Card_Type1[1]=0x00;

设置寻卡请求（PICC Request）的命令参数，用于告诉RC522模块寻找哪种类型的RFID卡。

5.看门狗

cs 复制代码

#include "Time.h"
#include "stm32f10x.h"
#include "systick.h"
#include "IWDG.h"

int tim_count;
u8 sec = 0;
//u8 min = 0;

void Time2_IWDG_Init(uint16_t arr,uint16_t psc)
{
	TIM_TimeBaseInitTypeDef Time_Initstructure;
	NVIC_InitTypeDef NVIC_Initstructure;

	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);

	Time_Initstructure.TIM_ClockDivision = TIM_CKD_DIV1;
	Time_Initstructure.TIM_CounterMode = TIM_CounterMode_Up;
	Time_Initstructure.TIM_Period = arr;
	Time_Initstructure.TIM_Prescaler = psc;
	Time_Initstructure.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM2,&Time_Initstructure);

	TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE);
	TIM_Cmd(TIM2,ENABLE);

	NVIC_Initstructure.NVIC_IRQChannel = TIM2_IRQn;
	NVIC_Initstructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Initstructure.NVIC_IRQChannelPreemptionPriority = 0;
	NVIC_Initstructure.NVIC_IRQChannelSubPriority = 0;
	NVIC_Init(&NVIC_Initstructure);



}

void TIM2_IRQHandler(void)
{
	if(TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET)
	{
		sec++;
		if(sec == 30)
		{
			sec = 0;
			IWDG_Init(4,2000);
		}

		TIM_ClearITPendingBit(TIM2,TIM_IT_Update);
	}

}

cs 复制代码

#include "stm32f10x.h"
#include "IWDG.h"


void IWDG_Init(u8 prer,u16 rlr)
{
	IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable);
	IWDG_SetPrescaler(prer);
	IWDG_SetReload(rlr);
	IWDG_ReloadCounter();
	IWDG_Enable();
}

void IWDG_Feed(void)
{
	IWDG_ReloadCounter();
}

实现的功能是

TIM2定时器计一万个数为1s，每记一个数（每一秒），执行一次中断，sec++，一分钟后初始化看门狗，重新复位程序。

一、简介

（原文链接：https://blog.csdn.net/QF_7777777/article/details/126537162）

STM32F10xxx内置两个看门狗，提供了更高的安全性、时间的精确性和使用的灵活性。两个看门狗设备(独立看门狗和窗口看门狗)可用来检测和解决由软件错误引起的故障；当计数器达到给

定的超时值时，触发一个中断(仅适用于窗口型看门狗)或产生系统复位。

独立看门狗(IWDG)由专用的40kHz的低速时钟驱动，即使主时钟发生故障它也仍然有效。窗口看门狗由从APB1时钟分频后得到的时钟驱动，通过可配置的时间窗口来检测应用程序非正常的

过迟或过早的操作。

IWDG最适合应用于那些需要看门狗作为一个在主程序之外，能够完全独立工作，并且对时间精度要求较低的场合。 WWDG最适合那些要求看门狗在精确计时窗口起作用的应用程序。

二、为什么需要看门狗

在由单片机构成的微型计算机系统中，由于单片机的工作常常会受到来自外界电磁场的干扰，造成程序的跑飞，而陷入死循环，程序的正常运行被打断，单片机控制的系统无法继续工作，会造成整个系统陷入停滞状态，发生不可预料的后果，所以出于对单片机运行状态进行实时监测的考虑，便产生了一种专门用于检测单片机程序运行状态的模块或者芯片，俗称"看门狗"。

三、独立看门狗

1、独立看门狗功能描述

在键值寄存器（IWDG_KR）中写入0xCCCC，开始启用独立看门狗。此时计数器开始从其复位值0xFFF递减，当计数器值计数到尾值0x000时会产生一个复位信号（IWDG_RESET）。
无论何时，只要在键值寄存器IWDG_KR中写入0xAAAA（通常说的喂狗），自动重装载寄存器IWDG_RLR的值就会重新加载到计数器，从而避免看门狗复位。
如果程序异常，就无法正常喂狗，从而系统复位。

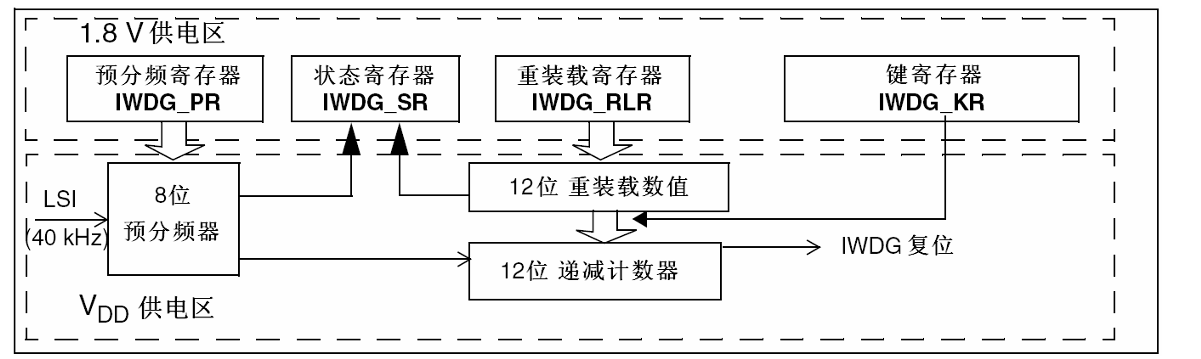

2、独立看门狗框图

3、独立看门狗超时时间

溢出时间（Overflow Time）指的是定时器从开始计数到计数值达到最大值后归零（溢出）所需要的时间。

溢出时间计算：

Tout = （（4*2^prer）*rlr ）/ 40

时钟频率LSI = 40K，一个看门狗时钟周期就是最短超时时间。

最长超时时间 = （IWDG_RLR寄存器最大值）* 看门狗时钟周期。

// 你的配置

TIME2_IWDG_Init(9999, 7199)

计算：

ARR = 9999

PSC = 7199

时钟频率 = 72 MHz

IWDG_Init(4, 2000); // prer=4, rlr=2000

// 计算：

预分频系数 = 64 4*2^4

重载值 = 2000

频率 = 40kHz = 40000Hz

溢出时间 T = (64 × 2000) / 40000 = 128000 / 40000 = 3.2秒

4、独立看门狗操作步骤

IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable)

作用：启用对IWDG预分频器（PR）和重装载寄存器（RLR）的写访问

IWDG的配置寄存器默认是写保护的

必须先调用此函数解锁，才能配置预分频器和重装载值

参数可以是IWDG_WriteAccess_Enable（使能写访问）或IWDG_WriteAccess_Disable（禁止写访问）

IWDG_SetPrescaler(prer)

作用：设置IWDG的预分频值

决定看门狗计数器的时钟频率

参数prer可选值：

IWDG_Prescaler_4 (4分频)

IWDG_Prescaler_8 (8分频)

IWDG_Prescaler_16 (16分频)

IWDG_Prescaler_32 (32分频)

IWDG_Prescaler_64 (64分频)

IWDG_Prescaler_128 (128分频)

IWDG_Prescaler_256 (256分频)

IWDG_SetReload(rlr)

作用：设置IWDG的重装载值

决定看门狗超时时间

参数rlr范围：0x000-0xFFF（0-4095）

超时时间计算公式：Tout = (4 × 2^prer × rlr) / LSI

其中LSI是内部低速RC振荡器频率（约40kHz，具体以芯片手册为准）

IWDG_ReloadCounter()

作用：重装载看门狗计数器（俗称"喂狗"）

将重装载寄存器（RLR）的值重新加载到计数器

必须在超时前定期调用此函数，防止系统复位

这是应用程序中需要周期性调用的函数

IWDG_Enable()

作用：启动独立看门狗

一旦使能，看门狗就开始递减计数

使能后无法被软件禁用，只有复位才能停止看门狗

必须在所有配置完成后最后调用

注意事项

1.static

主要含义：将函数的作用域限制在当前源文件内，使其成为文件内部的"私有"函数。

具体作用和优点：

限制作用域

该函数只能在定义它的.c文件中被访问
其他源文件无法调用此函数
避免了命名冲突的可能性

信息隐藏（封装性）

只暴露必要的接口函数给外部
隐藏内部实现细节
提高代码的模块化和可维护性

2.SPI1

在STM32标准库中：SPI1本质上是一个已经定义好的指针常量

SPI_TypeDef* SPIx // SPIx是一个指针

// 函数声明

static void SPI_RCC_Configuration(SPI_TypeDef* SPIx)

// 函数调用

SPI_RCC_Configuration(SPI1);

// 实际相当于：

SPI_TypeDef* SPIx = SPI1; // SPIx现在指向SPI1的地址

if(SPIx == SPI1)

这里比较的是指针的值（地址），不是指针指向的内容。

3.片选NSS引脚

SPI的片选引脚有两种使用方式：

方式一：硬件自动控制

GPIO_Mode_AF_PP // 复用推挽输出

SPI硬件自动控制片选信号
传输开始时自动拉低，传输结束时自动拉高
缺点：通常只支持单主模式，灵活性差

方式二：软件手动控制（常用）

GPIO_Mode_Out_PP // 推挽输出

软件手动控制片选电平
传输前手动拉低，传输后手动拉高
优点：灵活，支持多从设备、可控制时序

3.SPI主模式的SS输出管理

void SPI_SSOutputCmd(SPI_TypeDef* SPIx, FunctionalState NewState);

功能说明

这个函数控制SPI主设备是否输出SS（NSS）信号。

ENABLE: SPI主设备会在它的NSS引脚上输出低电平信号
DISABLE: SPI主设备的NSS引脚不输出信号（高阻态）

SPI_SSOutputCmd是STM32 SPI硬件NSS功能的关键部分。要使硬件NSS正常工作，需要：

GPIO配置为复用功能（AF_PP）
SPI配置为SPI_NSS_Hard
调用SPI_SSOutputCmd(SPIx, ENABLE)

注意：必须在SPI_SSOutputCmd之后进行SPI_Cmd！！
