DRM KMS 子系统（4）Planes/Encoder/Connector

文章目录

[1. Planes](#1. Planes)
- [1.1 plane有以下几种不同的类型](#1.1 plane有以下几种不同的类型)
- [1.2 drm_plane_funcs](#1.2 drm_plane_funcs)
[2. Encoder](#2. Encoder)
[3. Connector](#3. Connector)

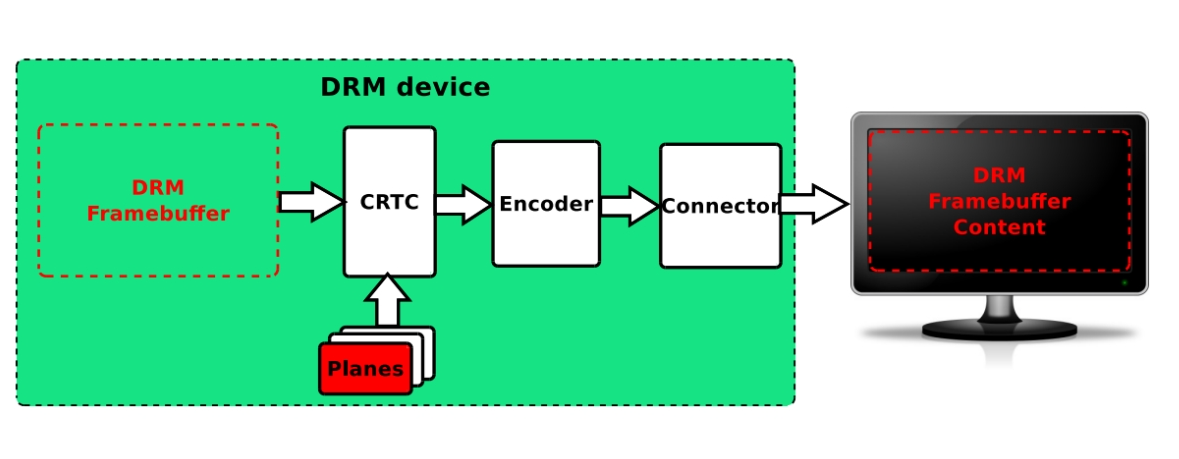

1. Planes

plane 是一个图像图层，它通常有对应硬件，最终由CRTC显示的图像是由一个或多个plane在framebuffer主图像的叠加物：

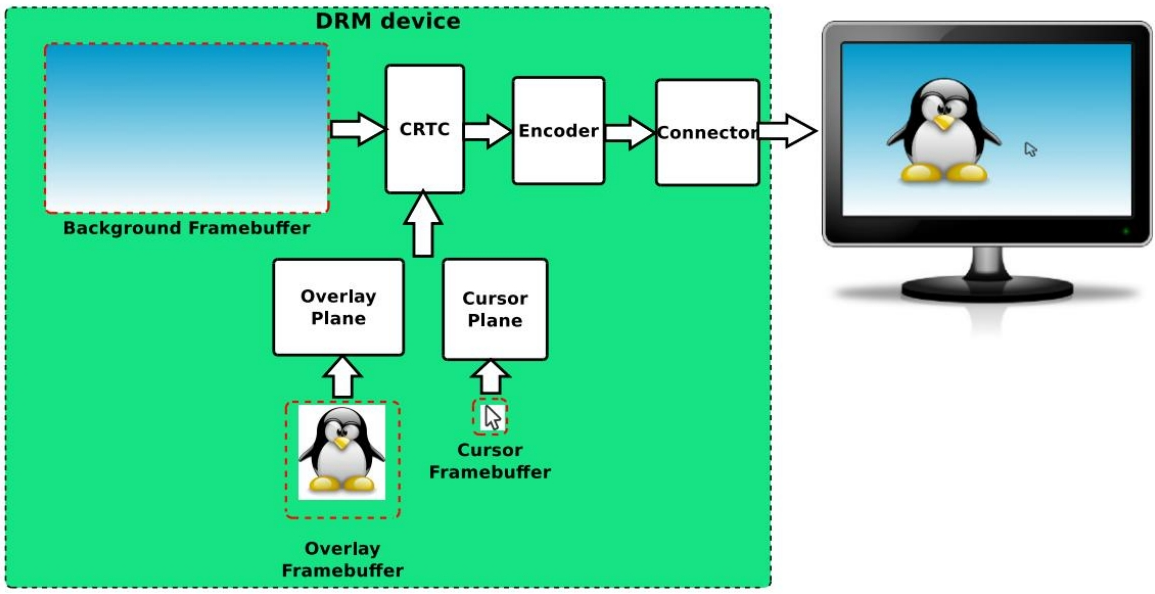

上图为背景framebuffe + overlay frambuffer（overlay plane）+ cursor framebuffer（ cursor plane），最终输出到显示器图像。如果没有plane硬件图层，也是可以输出这些图像的，那么就需要将这些图像画在背景framebuffe中。

1.1 plane有以下几种不同的类型

DRM_PLANE_TYPE_PRIMARY（强制的，每个CRTC1个）
- 用于CRTC显示的主图像，典型的为背景图像或图像内容等
DRM_PLANE_TYPE_CURSOR(可选的, 每个CRTC1个)
- 用于显示光标，如鼠标图形
DRM_PLANE_TYPE_OVERLAY(可选的, 每个CRTC 0到N个)
- 利用硬件图像复合功能，典型如窗口中显示动态内容如影片播放
  如果显示控制器中有多个CRTC， overlay planes可以在需要时动态地通过DRM显示框架attach到指定的CRTC。

1.2 drm_plane_funcs

c 复制代码

struct drm_plane_funcs {
	[...]
	int (*update_plane)(struct drm_plane *plane,
	struct drm_crtc *crtc,
	struct drm_framebuffer *fb,
	int crtc_x, int crtc_y,
	unsigned int crtc_w, unsigned int crtc_h,
	uint32_t src_x, uint32_t src_y,
	uint32_t src_w, uint32_t src_h);
	[...]
};

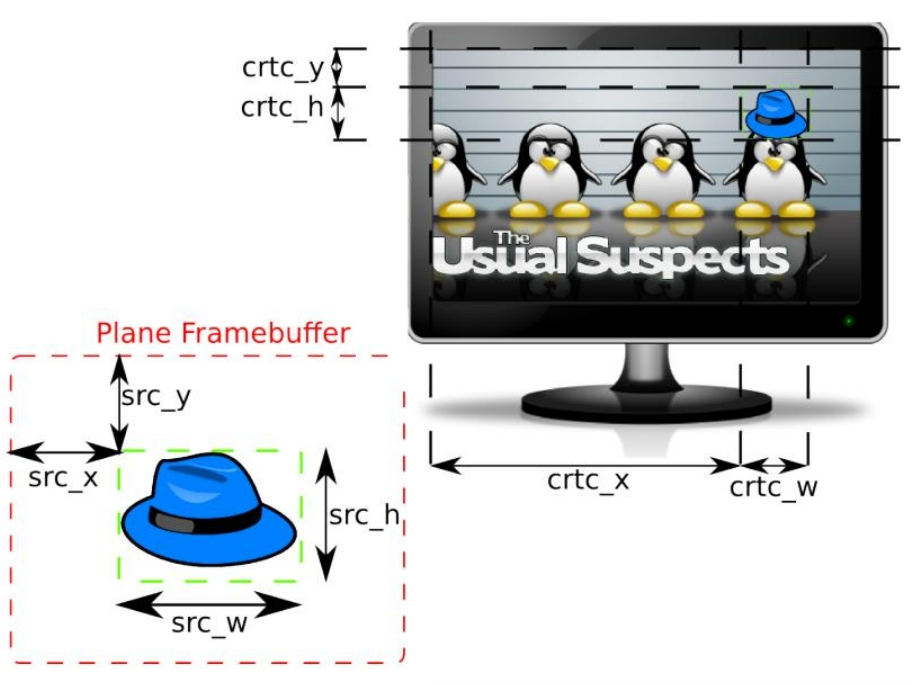

更新函数update_plane示意如下图：

src_x 和 src_y 是plane framebuffer 的相对位置，而crtc_x 和 crtc_y 是crtc的 framebuffer 的相对位置；src_w 和 src_h 被 update_plane 更新到crtc framebuffer 的crtc_w 和 crtc_h，长和宽可在硬件支持的范围内进行任意的缩放。

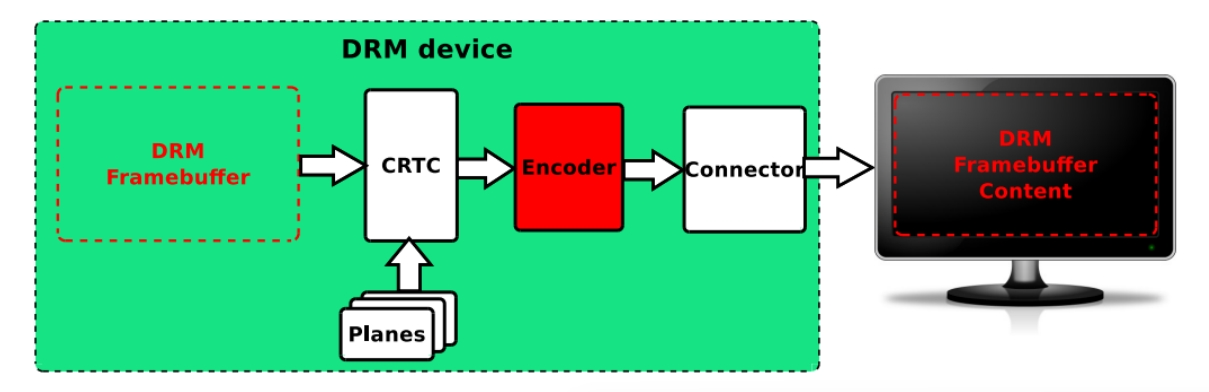

2. Encoder

编码器是和Connector相关度较大的组件，负责转换像素帧为适当的格式，透过Connector进行物理传输，如HDMI connector传输的是TMDS编码数据，相应地需要一个TMDS编码器。

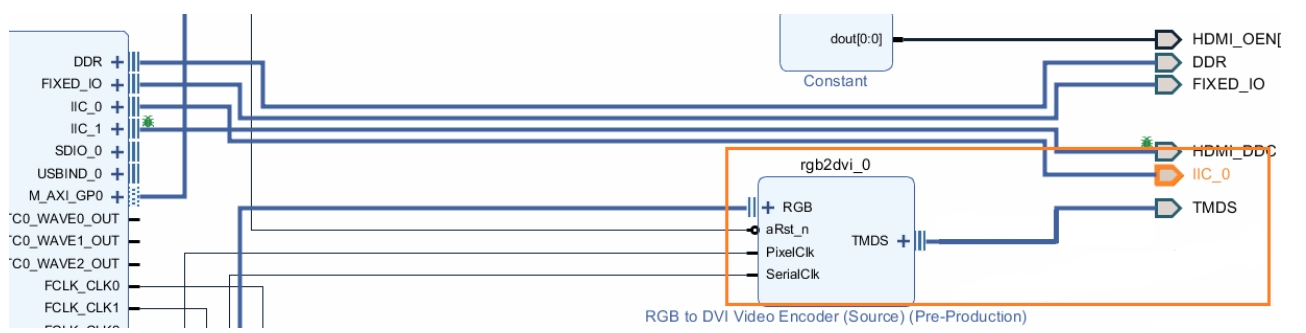

硬件角度看RGB转DVI 视频 Encoder如下：

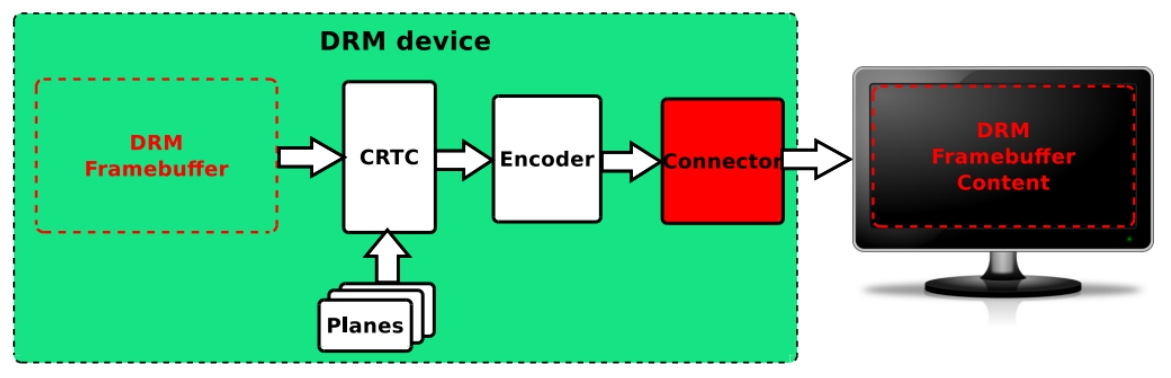

3. Connector

Connector 代表一个显示连接器如(HDMI, DP, VGA, DVI, ...)

传输信号到显示器
探测显示连接或移除
展示显示支持的模式

通过struct drm_connector_funcs和 struct drm_connector_helper_funcs实现函数

c 复制代码

struct drm_connector_helper_funcs {
	int (*get_modes)(struct drm_connector *connector);
	enum drm_mode_status
	(*mode_valid)(struct drm_connector *connector,
	struct drm_display_mode *mode);
	struct drm_encoder *
	(*best_encoder)(struct drm_connector *connector);
};

struct drm_connector_funcs {
	[...]
	enum drm_connector_status
	(*detect)(struct drm_connector *connector, bool force);
	[...]
};
