H.264视频码流解析

一.H.264的意义

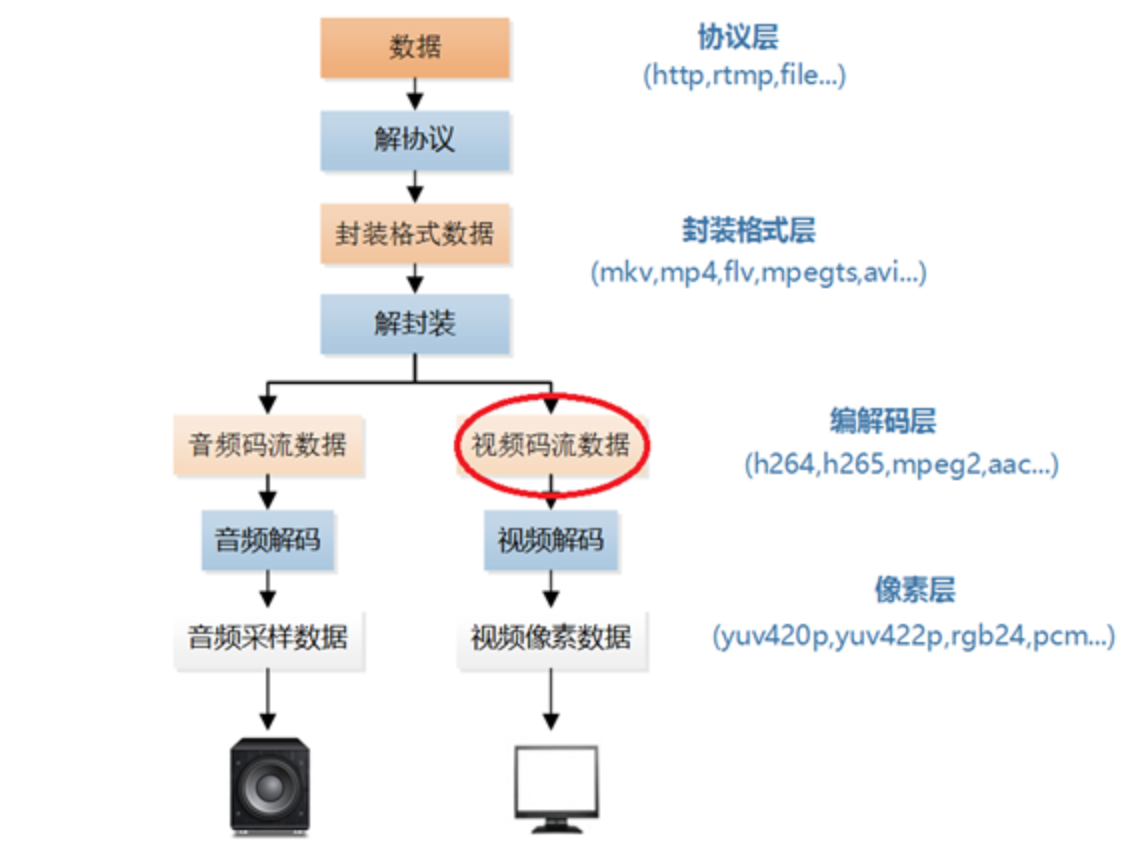

对于一段视频数据，如果我按照原封不动的存储，如用yuv420p或者rgb24这些原始格式。

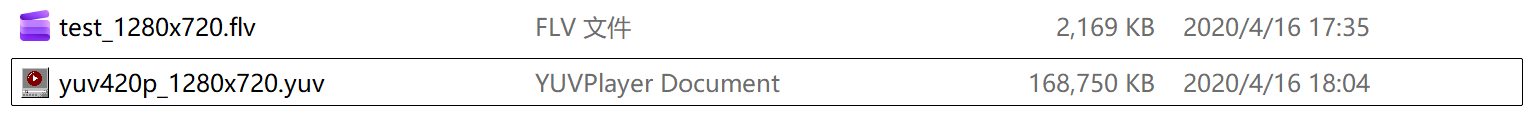

可以看到差距是非常对应的大小差距是非常大的。

那么对于存储的数据会非常大，所以这个时候就需要对数据做编码/压缩。

制订H.264的主要目标有两个：

（1）视频编码层(VCL，全称：Video Coding Layer)：得到高的视频压缩比。

（2）网络提取层(NAL，全称：Network Abstraction Layer)：具有良好的网络亲和性，即可适用于各种传输网络。而NAL则是以NALU（NAL Unit）为单元来支持编码数据在基于包交换技术网络中传输的。

对于数据是如何做压缩的这里不做过多介绍，主要介绍如何存储。

二.H.264的存储

那么对于压缩后的数据该如何存储呢？

H264采用了NALU的结构进行存储，可以看到分为了一个个的单元，所以说对于网络传输的话是非常的友好的，避免一个包过大从而因为网络问题丢包，从而导致数据的丢失。

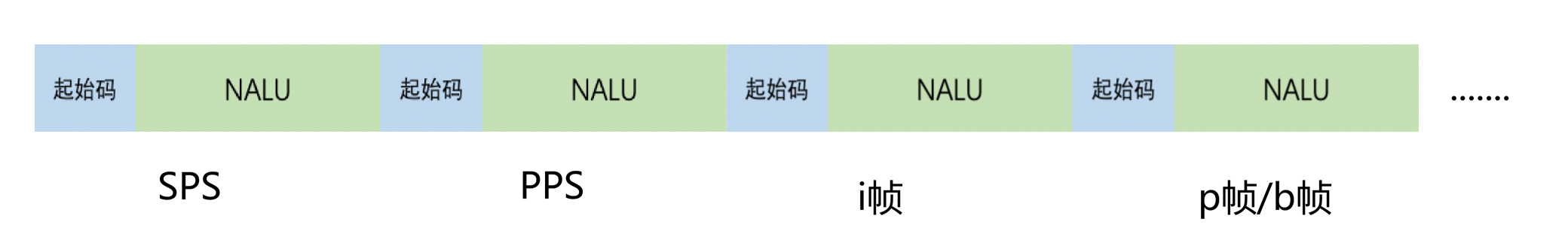

那么为了区分这一个个单元采用了起始码，起始码一般为0x00 00 00 01 或者 0x00 00 01

0x00 00 00 01 (4字节) ：高等级信号。
- 它在喊："注意！新的一帧（Access Unit）开始了！"或者是 SPS/PPS 这种极其重要的参数集开始了。
- 通常用于一帧图像的 第 1 个 Slice。
0x00 00 01 (3字节) ：低等级信号。
- 它在喊："别紧张，我还属于刚才那一帧，我是这一帧里的第 2、3、4... 个碎片。"
- 通常用于一帧图像的 非第 1 个 Slice。

对于NALU来说，存储的东西可能是不一样的，比如上面可能是SPS/PPS/I帧/P帧/B帧等。

SPS：序列参数集，SPS中保存了一组编码视频序列(Coded video sequence)的全局参数。
PPS: 图像参数集，对应的是一个序列中某一副图像或者某几副图像的参数。
I帧：帧内编码，可独立解码生成完整的图片
P帧：前向预测编码帧，需要参考其前⾯的⼀个I 或者B 来⽣成⼀张完整的图⽚。
B帧: 双向预测内插编码帧，则要参考其前⼀个I或者P帧及其后⾯的⼀个P帧来⽣成⼀张完整的图⽚。

然后再把NALU在做拆分

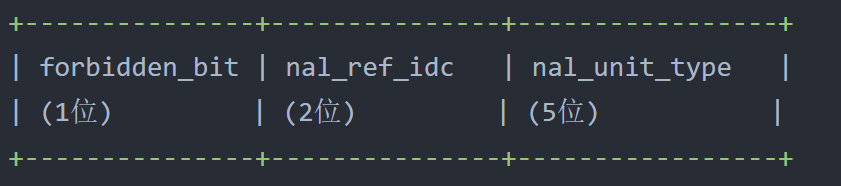

forbidden_zero_bit（1 位） ：禁止位，固定为 0。若在接收端检测到该位为 1，表示 NALU 可能存在传输错误（如比特翻转），需丢弃该 NALU。

nal_ref_idc（2 位） ：

参考重要性指示，取值范围为 0-3，值越大表示该 NALU 对解码的重要性越高：

0：表示该 NALU 不用于参考（如 B 帧数据），丢弃后不影响后续帧解码；

1-3：表示该 NALU 用于参考（如 I 帧、P 帧数据），丢弃可能导致错误传播。

nal_unit_type（5 位） ：

指示 NALU 的类型，共 32 种（0-31），常见类型如下表：

nal_unit_type 值	NALU 类型	说明
0	未指定	保留，不使用
1	非 IDR 图像的片（Slice）	P 帧或 B 帧的 Slice 数据
2	数据分区 A	用于分片编码，存放重要的运动信息
3	数据分区 B	存放次要的运动信息
4	数据分区 C	存放残差数据
5	IDR 图像的片（Slice）	立即刷新图像（关键帧）的 Slice 数据，解码时需清空参考帧缓冲区
6	SEI（补充增强信息）	包含额外信息（如时间戳、用户数据），不影响基本解码
7	SPS（序列参数集）	包含视频序列的全局参数（如分辨率、profile 等）
8	PPS（图像参数集）	包含图像级参数（如量化参数、熵编码方式）
9	访问单元分隔符	标记视频帧的开始
10	序列结束符	标记视频序列的结束
11	流结束符	标记整个码流的结束
12	填充数据	用于增加码流长度（如测试场景）
13-23	保留	用于 H.264 的扩展功能
24-31	未指定	通常用于 RTP 等网络协议的封装

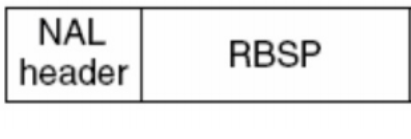

2.RBSP（Raw Byte Sequence Payload）

RBSP 是 NALU 的负载数据，包含 VCL 层的压缩信息（如 Slice 数据、参数集内容）。它由SODB（String of Data Bits）经过处理后得到：

SODB：VCL 层输出的原始比特流（如预测残差、运动矢量等）；

RBSP：在 SODB 末尾添加停止位（1 个 "1" 比特后跟若干 "0" 比特），使其字节对齐，形成 RBSP。

3.nal_unit_type某些类型的具体介绍

1.SPS（序列参数集，nal_unit_type=7）

SPS 是视频序列的全局配置，包含影响整个序列的参数，解析时需优先处理。常见参数如下：

复制代码

// SPS参数示例（部分关键参数）
profile_idc                 // 编码profile（如Baseline=66，Main=77，High=100）
level_idc                   // 编码level（如3.0=30，3.1=31）
seq_parameter_set_id        // SPS的ID（用于关联PPS）
chroma_format_idc           // 色度格式（如1=4:2:0，2=4:2:2，3=4:4:4）
bit_depth_luma_minus8       // 亮度位深度（通常为8）
bit_depth_chroma_minus8     // 色度位深度（通常为8）
log2_max_frame_num_minus4   // 最大帧号的对数（用于计算帧号范围）
pic_order_cnt_type          // 图像顺序计数类型（0-2，控制POC的计算方式）
max_num_ref_frames          // 最大参考帧数量
pic_width_in_mbs_minus1     // 视频宽度（以宏块为单位，实际宽度=(值+1)*16）
pic_height_in_map_units_minus1 // 视频高度（以宏块为单位）
frame_mbs_only_flag         // 是否仅帧编码（0=支持帧/场混合，1=仅帧）

2. PPS（图像参数集，nal_unit_type=8）

PPS 定义单幅图像的参数，依赖于 SPS，常见参数如下：

复制代码

// PPS参数示例（部分关键参数）
pic_parameter_set_id        // PPS的ID
seq_parameter_set_id        // 关联的SPS的ID
entropy_coding_mode_flag    // 熵编码方式（0=CAVLC，1=CABAC）
num_ref_idx_l0_default_active_minus1 // 默认的前向参考帧列表长度
num_ref_idx_l1_default_active_minus1 // 默认的后向参考帧列表长度
weighted_pred_flag          // 是否使用加权预测（对P帧）
weighted_bipred_idc         // 双向预测加权模式（0-2）
pic_init_qp_minus26         // 初始量化参数（QP=值+26）
deblocking_filter_control_present_flag // 是否存在去块滤波控制信息

3. IDR Slice（即时解码刷新，nal_unit_type=5）

IDR Slice 是一种特殊的 I Slice，属于关键帧：

解码 IDR Slice 时，解码器会清空所有参考帧缓冲区，确保后续帧的解码不依赖之前的错误帧，从而终止错误传播。

IDR Slice 必须包含完整的帧内预测信息，不依赖其他帧。

4. 非 IDR Slice（nal_unit_type=1）

包括 P Slice 和 B Slice：

P Slice：依赖前向参考帧（已解码的 I/P 帧）进行预测；

B Slice：依赖双向参考帧（前向和后向的 I/P 帧）进行预测，压缩效率更高。

5. SEI（补充增强信息，nal_unit_type=6）

携带与解码无关的辅助信息，常见类型：

时间戳信息（如 NTP 时间）；

用户数据（如字幕、水印）；

场景切换标记；

码流统计信息。

三.NALU解析代码实战

本文以Annex B码流为例，也就是上文提到的码流方式，

对于MP4模式的话，对于PPS和SPS被封装到对应的containter中，而每个nalu的前面不再是startcode，而是对应的NALU大小。

cpp 复制代码

#include <iostream>
#include <fstream>
#include <vector>
#include <string>
#include <iomanip>
#include <cstdint>

enum class NaluType : uint8_t {
    SLICE      = 1, // 非IDR图像的片（例如P帧或B帧的片）
    DPA        = 2, // 分区编码：运动矢量（重要信息）
    DPB        = 3, // 分区编码：帧内宏块信息
    DPC        = 4, // 分区编码：残差系数
    IDR        = 5, // IDR图像的片（关键帧/瞬时解码刷新帧的片）
    SEI        = 6, // 补充增强信息（如定时信息、版权信息）
    SPS        = 7, // 序列参数集（包含视频分辨率、帧率等全局参数）
    PPS        = 8, // 图像参数集（包含量化参数、熵编码模式等图像级参数）
    AUD        = 9, // 访问单元分隔符（帧边界标记）
    EOSEQ      = 10,// 序列结束
    EOSTREAM   = 11,// 流结束
    FILL       = 12 // 填充数据（比特率调整）
};

enum class NaluPriority : uint8_t {
    DISPOSABLE = 0,
    LOW        = 1,
    HIGH       = 2,
    HIGHEST    = 3
};

struct NALU {
    int startCodeLen;          // 起始码长度 (3 或 4)
    uint32_t len;              // NALU 数据长度 (不含起始码)
    uint8_t forbidden_bit;     // 必须为 0
    uint8_t nal_reference_idc; // 优先级
    uint8_t nal_unit_type;     // 类型
    const uint8_t* data;       // 指向数据的指针 (不拥有内存)
};

class H264Parser {
public:
    // 加载文件到内存
    bool loadFile(const std::string& filename) {
        std::ifstream file(filename, std::ios::binary | std::ios::ate);
        if (!file.is_open()) {
            std::cerr << "Error: Could not open file " << filename << std::endl;
            return false;
        }

        std::streamsize size = file.tellg();
        file.seekg(0, std::ios::beg);

        buffer_.resize(size);
        if (file.read(reinterpret_cast<char*>(buffer_.data()), size)) {
            data_ptr_ = buffer_.data();
            data_end_ = buffer_.data() + size;
            return true;
        }
        return false;
    }

    // 解析整个流
    void parse() {
        if (buffer_.empty()) return;

        const uint8_t* current = data_ptr_;
        int nalu_idx = 0;

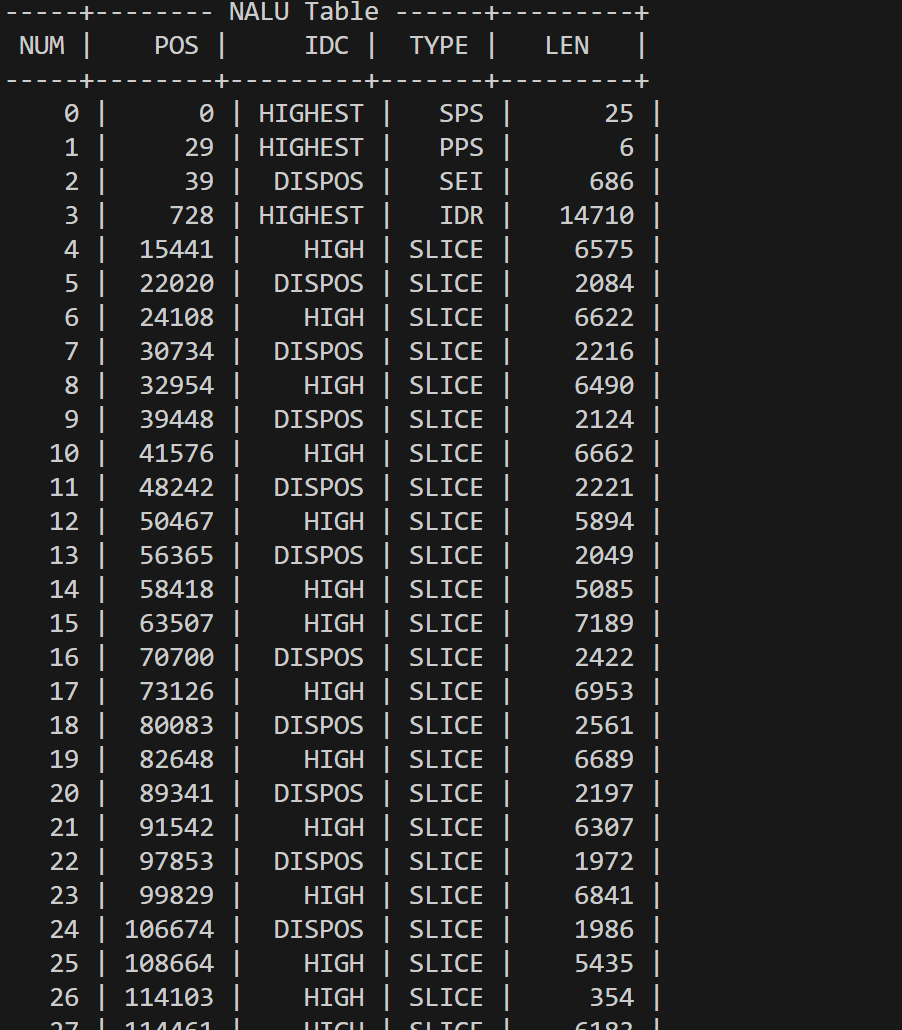

        std::cout << "-----+-------- NALU Table ------+---------+\n";
        std::cout << " NUM |    POS |     IDC |  TYPE |   LEN   |\n";
        std::cout << "-----+--------+---------+-------+---------+\n";

        while (current < data_end_) {
            NALU nalu;
            // 1. 寻找当前 NALU 的起始码
            if (!findStartCode(current, nalu.startCodeLen)) {
                // 找不到起始码，说明结束了或数据损坏
                break;
            }

            // 2. 寻找下一个起始码，从而确定当前 NALU 的长度
            const uint8_t* next_start = current + nalu.startCodeLen;
            const uint8_t* p = next_start;

            // 快速扫描下一个起始码
            while (p < data_end_ - 4) {
                if (p[2] == 0x01 && p[0] == 0x00 && p[1] == 0x00) {
                     // Found 0x00 00 01
                     break;
                }
                if (p[2] == 0x00 && p[3] == 0x01 && p[0] == 0x00 && p[1] == 0x00) {
                    // Found 0x00 00 00 01
                    break;
                }
                p++;
            }

            // 如果到了文件末尾，p 就是 end
            if (p >= data_end_ - 4) {
                p = data_end_;
            }

            // 3. 填充 NALU 信息
            nalu.len = (p - current) - nalu.startCodeLen;
            nalu.data = current + nalu.startCodeLen;

            // 解析 NALU Header (第1个字节)
            if (nalu.len > 0) {
                uint8_t header = nalu.data[0];
                nalu.forbidden_bit = (header >> 7) & 0x01;
                nalu.nal_reference_idc = (header >> 5) & 0x03;
                nalu.nal_unit_type = header & 0x1F;
            }

            // 4. 打印信息
            printNALUInfo(nalu, nalu_idx, (current - data_ptr_));

            // 5. 移动指针到下一个 NALU
            current = p;
            nalu_idx++;
        }
    }

private:
    std::vector<uint8_t> buffer_;
    const uint8_t* data_ptr_ = nullptr;
    const uint8_t* data_end_ = nullptr;

    // 判断是否是起始码，并返回长度
    bool findStartCode(const uint8_t* p, int& len) {
        if (p + 3 >= data_end_) return false;

        // Check 0x000001
        if (p[0] == 0 && p[1] == 0 && p[2] == 1) {
            len = 3;
            return true;
        }
        // Check 0x00000001
        if (p + 4 <= data_end_ && p[0] == 0 && p[1] == 0 && p[2] == 0 && p[3] == 1) {
            len = 4;
            return true;
        }
        return false;
    }

    void printNALUInfo(const NALU& n, int num, size_t pos) {
        std::string type_str;
        switch ((NaluType)n.nal_unit_type) {
            case NaluType::SLICE:    type_str = "SLICE"; break;
            case NaluType::DPA:      type_str = "DPA"; break;
            case NaluType::DPB:      type_str = "DPB"; break;
            case NaluType::DPC:      type_str = "DPC"; break;
            case NaluType::IDR:      type_str = "IDR"; break;
            case NaluType::SEI:      type_str = "SEI"; break;
            case NaluType::SPS:      type_str = "SPS"; break;
            case NaluType::PPS:      type_str = "PPS"; break;
            case NaluType::AUD:      type_str = "AUD"; break;
            case NaluType::EOSEQ:    type_str = "EOSEQ"; break;
            case NaluType::EOSTREAM: type_str = "EOSTR"; break;
            case NaluType::FILL:     type_str = "FILL"; break;
            default:                 type_str = "UNK"; break;
        }

        std::string idc_str;
        switch ((NaluPriority)n.nal_reference_idc) {
            case NaluPriority::DISPOSABLE: idc_str = "DISPOS"; break;
            case NaluPriority::LOW:        idc_str = "LOW"; break;
            case NaluPriority::HIGH:       idc_str = "HIGH"; break;
            case NaluPriority::HIGHEST:    idc_str = "HIGHEST"; break;
        }

        // 格式化输出
        std::cout << std::setw(5) << num << " | "
                  << std::setw(6) << pos << " | "
                  << std::setw(7) << idc_str << " | "
                  << std::setw(5) << type_str << " | "
                  << std::setw(7) << n.len << " |" << std::endl;
    }
};

int main(int argc, char* argv[]) {
    if (argc < 2) {
        std::cout << "Usage: " << argv[0] << " <input_h264_file>" << std::endl;
        return -1;
    }

    H264Parser parser;
    if (parser.loadFile(argv[1])) {
        parser.parse();
    }

    return 0;
}
