1、H.264 标准背景与优势

1.1 发展历程

2003 年：国际电信联盟（ITU-T）的视频编码专家组（VCEG）与国际标准化组织（ISO/IEC）的运动图像专家组（MPEG）联合发布了 H.264/AVC 标准（正式名称为 MPEG-4 Part 10 Advanced Video Coding）。该标准是两大组织首次合作开发的视频编码标准。

技术目标：在保证相同主观画质的前提下，比上一代 MPEG-4 Part 2（如 DivX、Xvid 等编码器）节省 50% 的码率。实际测试表明，在标清视频（720×480）应用中，H.264 比 MPEG-2 可节省约 64% 的码率。

广泛应用领域：

• 视频会议系统（如 H.323、SIP 协议的视频通话）
• IPTV 数字电视传输（DVB-IPTV 标准）
• 蓝光光盘（Blu-ray Disc）存储格式
• 安防监控（网络摄像机 IPC）
• 移动直播（RTMP、HLS 等流媒体协议）
• 苹果公司的 QuickTime、Adobe 的 Flash 等平台

1.2 为何 IPC 普遍采用 H.264？

特性	对 IPC 的具体价值	技术实现细节
高压缩比	降低存储成本（NVR 硬盘空间占用减少 40-60%）和带宽消耗（远程查看时 720P 视频仅需 1-2Mbps）	采用 CABAC 熵编码、多参考帧预测、1/4 像素运动补偿等技术
强容错性	支持 Slice 分割（将一帧分为多个独立编码片）、SEI 冗余信息，适应网络丢包（丢包率<5%时仍可解码）	使用 FMO（灵活宏块排序）、冗余片（Redundant Slices）等技术
灵活档次（Profile）	Baseline Profile（无 B 帧）适合嵌入式编码器，Main Profile 支持隔行扫描，High Profile 支持 8×8 变换	典型 IPC 采用 Baseline Profile（复杂度低）或 Main Profile（兼容性好）
硬件支持广泛	海思（Hi3516/Hi3518）、瑞芯微（RK3288/RK3399）、安霸（Ambarella S2/S3）等 SoC 均内置 H.264 编码硬核（支持 1080p@30fps 实时编码）	硬件加速模块通常包含运动估计、DCT 变换、熵编码等关键单元

行业现状分析：

• 尽管 H.265（HEVC）和 H.266（VVC）已出现，H.264 仍是 IPC 主流编码格式（2023 年市场占比约 75%）
• 关键优势：
  • 兼容性好：所有智能设备和浏览器都支持 H.264 硬解
  • 专利费低：MPEG LA 专利池收费上限为每年 1000 万美元
  • 解码生态成熟：FFmpeg、VLC 等开源工具链完善
  • 编码延迟低：典型 IPC 编码延迟<200ms（适合实时监控）

2、H.264 编码核心原理

H.264 采用混合编码框架（Hybrid Coding），结合了预测编码、变换编码和熵编码三大核心技术。

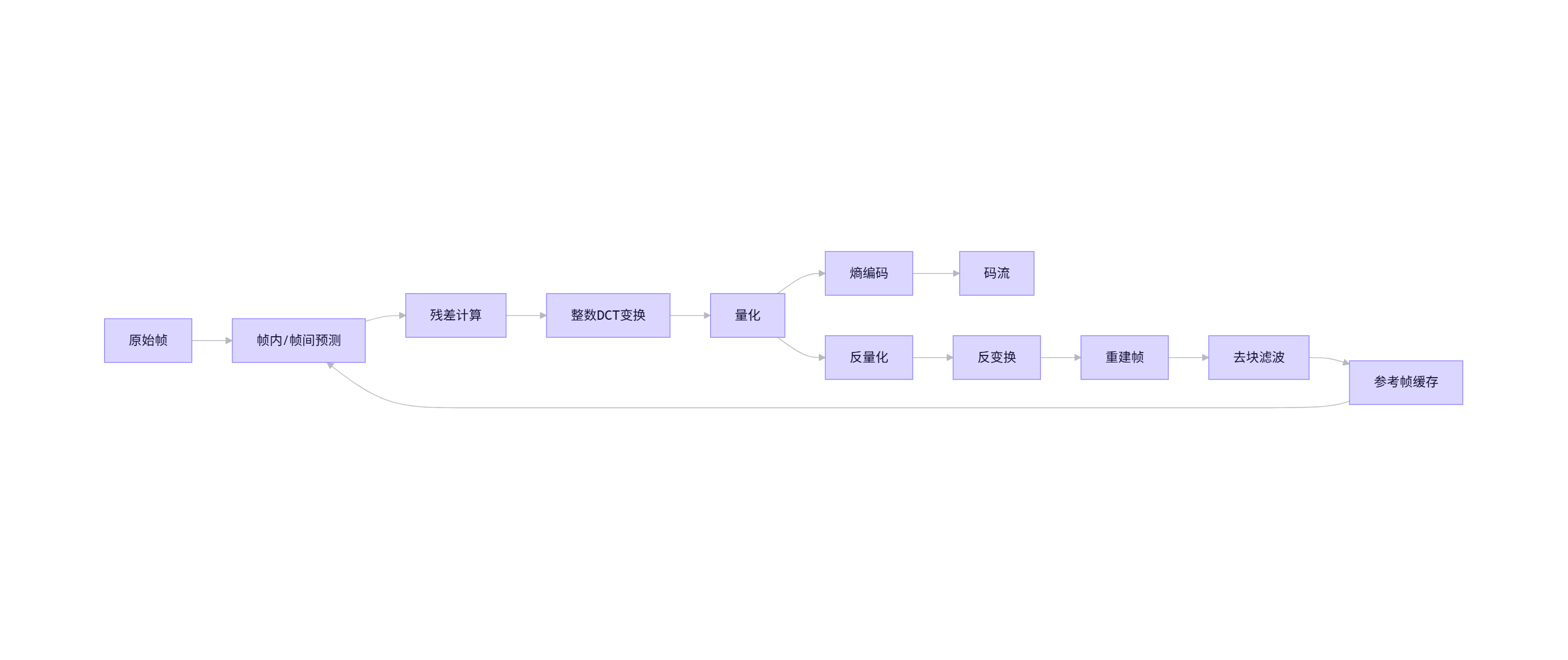

2.1 主要编码流程

2.2 关键技术模块

2.2.1 宏块（Macroblock）与编码单元

• 基本处理单元 ：16×16 像素的 宏块（Macroblock, MB）；
• 可变块划分 ：
  • 帧内预测：支持 16×16、4×4 亮度块；
  • 帧间预测：支持 16×16、16×8、8×16、8×8（可进一步划分为 8×4、4×8、4×4）；
• 目的：小块更适应局部运动，大块减少头信息开销。
• 结论 ：IPC 几乎全部使用 CAVLC + Baseline Profile。

2.2.2 去块滤波（Deblocking Filter）

• 作用：消除宏块边界"块效应"；

• 自适应：根据边界强度、QP 动态开启；

• IPC 开启建议：始终启用（提升主观画质）。

• IPC 典型 QP 范围：

• 主码流：QP = 24--32（高清）；

• 子码流：QP = 35--42（低带宽）。

2.2.3 熵编码（CAVLC vs CABAC）

• CAVLC（Context-Adaptive Variable-Length Coding） ：
  • 基于查表的变长编码；
  • 计算简单，适合 Baseline Profile；
  • IPC 硬件编码器普遍采用。
• CABAC（Context-Adaptive Binary Arithmetic Coding） ：
  • 算术编码，压缩率高 10--15%；
  • 计算复杂，需 Main/High Profile；
  • IPC 极少使用（增加 SoC 功耗）。
• 量化 ：高频系数被大幅压缩（人眼不敏感），量化步长由 QP（Quantization Parameter） 控制：
  • QP 越小 → 画质越高，码率越大；
  • QP 越大 → 画质越低，码率越小。
• 变换 ：将残差从空域转至频域，采用 4×4 整数 DCT（避免浮点运算）；
• IPC 应用 ：
  室内固定场景（如走廊）纹理简单，多用 16×16 DC 模式 ；
  户外复杂场景（树叶、水面）需 4×4 多方向预测。

2.2.4 帧间预测（Inter Prediction）

利用 时间冗余，通过运动估计（ME）找到最佳匹配块。

• 参考帧：P 帧参考前一帧，B 帧可双向参考；
• 运动矢量（MV）：描述块位移（精度达 1/4 像素）；
• 多参考帧：H.264 支持最多 16 帧参考（IPC 通常用 1--2 帧）。

2.2.5 帧内预测（Intra Prediction）

用于 I 帧（关键帧） 或 P/B 帧中的静止区域。

亮度块预测模式（4×4 / 16×16）：

• 4×4：9 种方向模式（垂直、水平、对角等）；
• 16×16：4 种模式（Vertical, Horizontal, DC, Plane）；

2.2.6 码流结构

• NAL（网络抽象层）单元：每个 NALU 包含起始码（0x000001）和载荷
• 分层结构：序列参数集（SPS）、图像参数集（PPS）、切片（Slice）三级头信息

典型编码示例：对于 1080p@30fps 的监控场景，H.264 编码器通常配置为：

• GOP 结构：IPPP...（无 B 帧）
• 码率控制：CBR 2-4Mbps
• 帧类型：IDR 间隔 1-2 秒
• 切片划分：每帧分为 4-8 个切片（增强容错性）

3、H.264 码流结构与 NALU

H.264 码流由 NALU（Network Abstraction Layer Unit） 组成，便于网络传输。

3.1 NALU 结构

+--------+------------------+
| Header |   RBSP Payload   |
+--------+------------------+

• Header（1 字节） ：

  +---------------+
  |F|NRI|  Type   |
  +---------------+

• F：禁止位（0）；

• NRI：重要性（00=非参考，01--11=参考帧相关）；

• Type：NALU 类型（见下表）。

3.2 关键 NALU 类型（IPC 场景）

Type	名称	说明
1	non-IDR slice	P 帧片数据
5	IDR slice	I 帧（关键帧），可独立解码
6	SEI	补充信息（如时间戳、摄像机参数）
7	SPS	序列参数集（分辨率、Profile、Level）
8	PPS	图像参数集（熵编码模式、QP 参数）

注释：IPC 必须正确输出 SPS/PPS ：

解码器需先收到 SPS/PPS 才能解析后续帧。

3.3 码流封装格式

格式	特点	IPC 使用场景
Annex B	以 0x00 00 00 01 起始每个 NALU	SoC SDK 输出格式（如海思）
AVCC	长度前缀（4字节）	MP4 封装、RTMP 推流

注释： IPC 开发时

• RTSP/RTP 传输需 Annex B；
• RTMP 推流需转换为 AVCC（首包含 SPS/PPS）

4、H.264 在 IPC 产品中的工程实现

4.1 典型编码参数配置（以海思 Hi3516CV500 为例）

VENC_CHN_ATTR_S stAttr;
stAttr.stVeAttr.enType = PT_H264;
stAttr.stVeAttr.stAttrH264e.u32MaxPicWidth  = 1920;
stAttr.stVeAttr.stAttrH264e.u32MaxPicHeight = 1080;
stAttr.stVeAttr.stAttrH264e.u32BufSize      = 2048; // KB
stAttr.stVeAttr.stAttrH264e.u32Profile      = 1;    // Baseline
stAttr.stVeAttr.stAttrH264e.bByFrame        = HI_TRUE; // 帧级编码（低延迟）
stAttr.stVeAttr.stAttrH264e.stRcAttr.enRcMode = VENC_RC_MODE_H264CBR; // CBR
stAttr.stVeAttr.stAttrH264e.stRcAttr.stH264Cbr.u32BitRate = 2048; // 2Mbps

4.2 码率控制策略

模式	特点	适用场景
CBR（恒定码率）	码率稳定，可能画质波动	网络带宽固定（如 4G IPC）
VBR（可变码率）	画质稳定，码率波动	局域网、NVR 存储
ABR（平均码率）	折中方案	通用

IPC 建议：

• 远程查看 → CBR（避免突发流量）；
• 本地存储 → VBR（节省硬盘）。

4.3 GOP 结构设计

• GOP（Group of Pictures）：两个 I 帧之间的间隔；
• 典型配置 ：
  • 主码流：GOP = 50（2秒 I 帧，25fps）；
  • 子码流：GOP = 25（1秒 I 帧，快速恢复）。
• 注意：GOP 过大 → 丢包后恢复慢；
  GOP 过小 → 码率升高（I 帧占比高）

5、常见问题与优化方案

5.1 问题：画面卡顿、花屏

原因	解决方案
SPS/PPS 丢失	确保每次 I 帧前发送 SPS/PPS（或周期插入）
RTP 分片错误	检查 FU-A 的 S/E 位是否正确
QP 波动过大	启用 AQ（Adaptive Quantization） 或固定 QP

5.2 问题：码率超标

优化手段	说明
降低帧率	从 25fps → 15fps，码率降 40%
缩小分辨率	1080p → 720p，码率降 60%
增大 QP	QP+5，码率约减半
关闭 CABAC	（若误开启）切换回 CAVLC

5.3 问题：延迟过高

原因	优化
B 帧启用	禁用 B 帧（IPC 默认应关闭）
编码缓冲过深	设置 bByFrame = HI_TRUE（帧级编码）
GOP 过大	缩短 GOP（如 25→10）

6、H.264 与新一代编码对比（H.265/AV1）

特性	H.264	H.265	AV1
压缩率	1x	1.5--2x	1.8--2.5x
IPC 硬件支持	全面	中高端	极少
专利费	低（已部分过期）	高	免费
解码兼容性	所有设备	新设备	浏览器为主

IPC 选型建议：

• 低端 IPC：坚持 H.264（成本、兼容性）；
• 高端 IPC：可选 H.265（节省 50% 存储）；
• Web 直播 IPC：H.264 + WebRTC（避免 AV1 解码瓶颈）
