1 概述
设计对比（Design Compare）是一款工具箱应用程序，用于对比两个数据库并识别二者之间的差异，该功能在产品生命周期中追踪设计变更时十分实用。
本应用程序提供两种运行模式：
-
标准对比模式该模式为默认模式，会提取两个数据库的差异信息并写入 HTML 格式的对比报告，报告涵盖以下内容：
-
叠层（横截面）变更
-
网表与连通性变更
-
引脚连通性变更
-
属性变更
-
测试点变更（如测试点移动、重命名等）
-
器件类型变更（工程变更指令对应器件）
-
器件布局变更
-
元件重命名
-
-
图形化对比模式 除此之外，用户也可通过图形化方式对比两个数据库。该模式基于 IPC2581 标准，支持对比全部层或指定的单个层，对比产生的差异会被高亮显示，必要时还可生成设计规则检查（DRC）标记。
图 1：设计对比工具箱应用程序界面

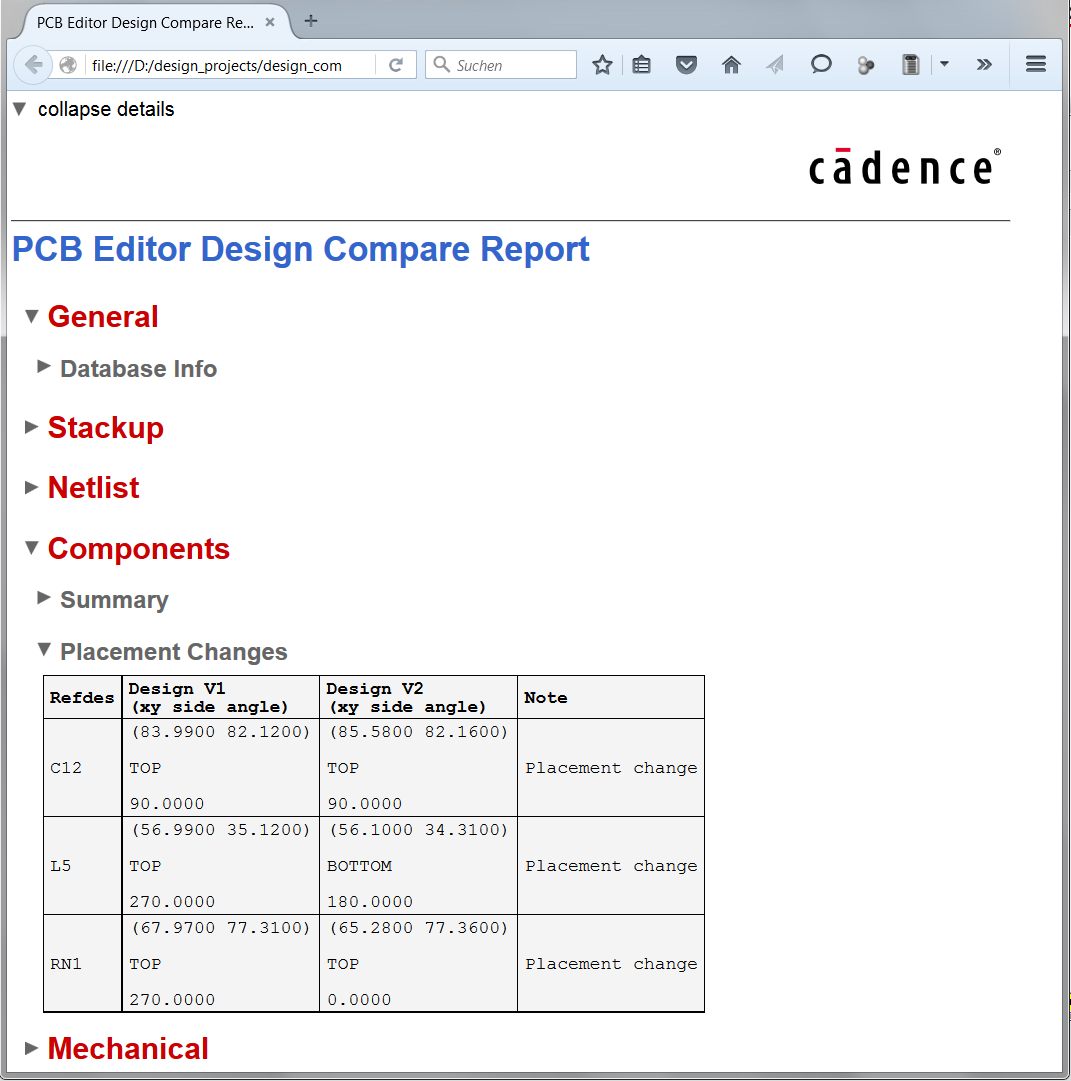

图 2：设计对比 HTML 差异报告
图 3：基于 IPC2581 标准的图形化对比界面
2 使用方法
可通过两种方式启动设计对比工具：一是从下拉菜单中选择启动，二是在控制台窗口输入命令 tbx descompare。
图 4：设计对比设置窗口
-
指定需要对比的两个设计文件。默认情况下，参考设计（第一个文件）为当前已打开的数据库文件。
-
选择运行模式：标准对比模式或图形化对比模式。
-
点击开始按钮启动对比。
在标准对比模式 下，启动后无需额外操作。工具会自动提取两个设计文件的数据，然后在当前工作目录下生成一份名为 design_compare.html 的差异报告。该报告可使用任意网页浏览器打开，且支持折叠 / 展开功能，便于快速浏览报告内容。
在图形化对比模式下，工具会先从两个数据库中导出 IPC2581 格式文件，再将导出的胶片层数据导入至制造子类层。此模式提供以下配置选项：

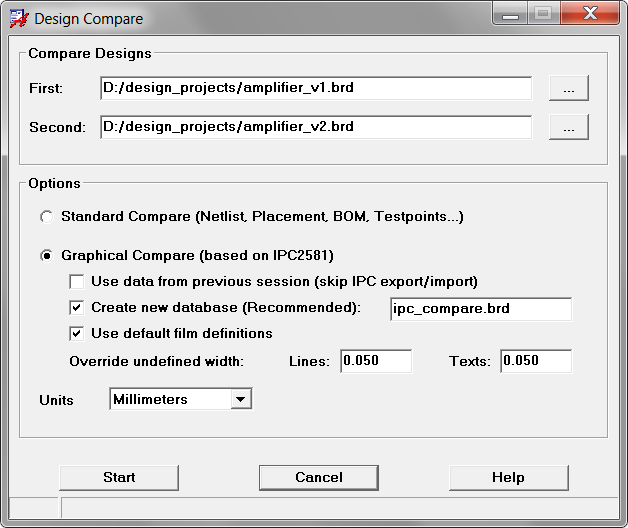

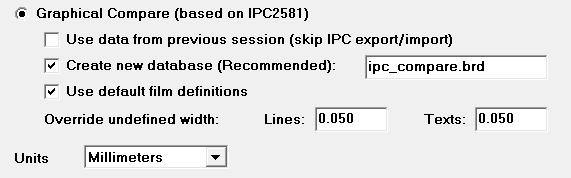

图 5：图形化对比启动选项
-
创建新数据库 勾选该选项后，工具会创建一个新的空白数据库，用于导入 IPC 胶片层数据，新数据库的名称可自定义。此方式的优势在于完全不会影响原始设计文件 ，且生成的新数据库可保存，后续无需重复执行 IPC2581 导出 / 导入操作，即可随时启动图形化对比。若不勾选该选项，两个设计文件的 IPC 数据都会被导入至当前打开的激活设计文件的制造子类层中。
-
使用上一会话的数据若上一次对比会话后，制造子类层中仍保留有两个设计文件的 IPC2581 数据，勾选该选项可跳过本次的 IPC2581 导出 / 导入步骤。
-
使用默认胶片定义勾选该选项后，工具会在启动 IPC2581 导出前，为每个数据库配置默认的胶片定义，涵盖所有蚀刻层、阻焊层和钢网层。若不勾选，则会沿用现有的 IPC2581 胶片配置，操作时会弹出确认提示框。
图 6：弹出的确认提示框
- 覆盖未定义宽度与光绘文件生成流程类似，线条和文本的宽度参数（曝光宽度）必须定义，否则宽度为零的线条和文本无法被正确对比。

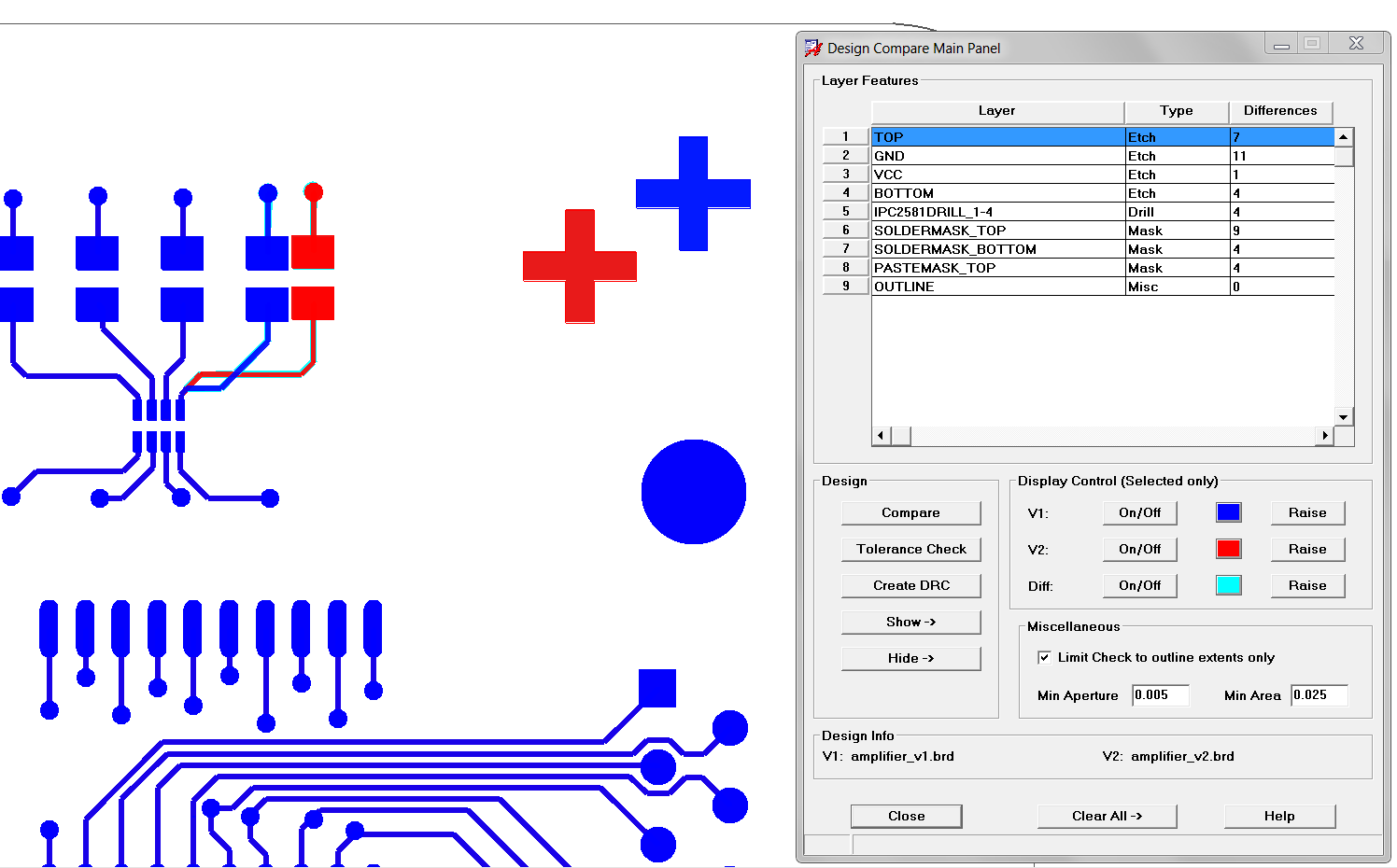

完成 IPC2581 导出和导入操作后，会弹出图形化对比的主界面窗口：

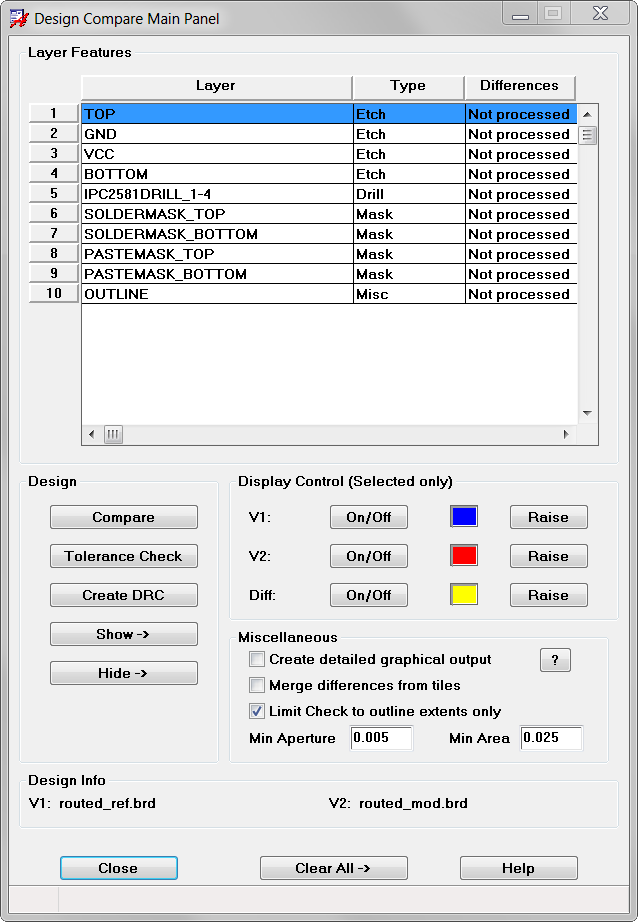

图 7：图形化对比主面板
面板中的表格会列出各层的属性信息，每行对应一项 IPC2581 胶片定义。第一列为层名称，第二列为 IPC2581 层类型，第三列显示该层的差异数量，在对比未启动前，该列会显示 "未处理"。
在内部逻辑中，每个胶片层都会占用 6 个不同的制造子类层。以顶层蚀刻层（TOP etch layer）为例，对应的子类层如下：
MANUFACTURING/TBX_TOP_V1：用于显示第一个设计文件的原始 CAD 数据MANUFACTURING/TBX_TOP_V2：用于显示第二个设计文件的原始 CAD 数据MANUFACTURING/TBX_TOP_DIFF：用于显示 V1 与 V2 的图形化差异，对应布尔运算V1 异或 V2MANUFACTURING/TBX_TOP_COM：用于显示 V1 与 V2 的图形化交集部分，对应布尔运算V1 与 V2MANUFACTURING/TBX_TOP_V1R：用于显示 V1 独有的图形化部分，对应布尔运算V1 与非 (V1 与 V2)MANUFACTURING/TBX_TOP_V2R：用于显示 V2 独有的图形化部分，对应布尔运算V2 与非 (V1 与 V2)

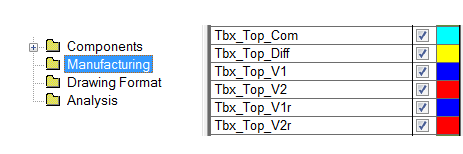

图 8：制造子类层说明
注意 ：只有在启动对比前勾选了生成详细图形化输出 选项，后缀为
_V1R、_V2R和_COM的层才会包含有效数据。

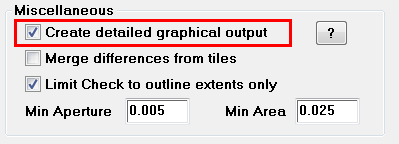

图 9：生成详细图形化输出选项
注意 ：包含钻孔信息的层（名称以
IPC2581DRILL_开头）为系统层，由 IPC2581 接口默认创建。此外，还可能生成一个名为OUTLINE的特殊层，该层由应用程序自动创建，仅用于辅助定位。
启动实际对比的操作方法：在表格中选中一行或多行目标层，右键打开上下文菜单，选择对比选项。
图 10：表格右键菜单 ------ 对比选项

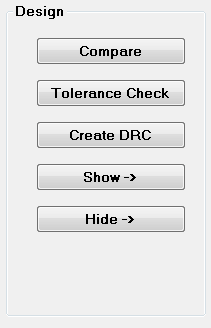

也可以通过顶部的设计 选项卡，选择对比 功能，二者的区别在于：设计 选项卡中的对比操作会对所有层生效。
图 11：全局设计操作选项
对比完成后，表格的第三列会更新显示各层的差异数量。

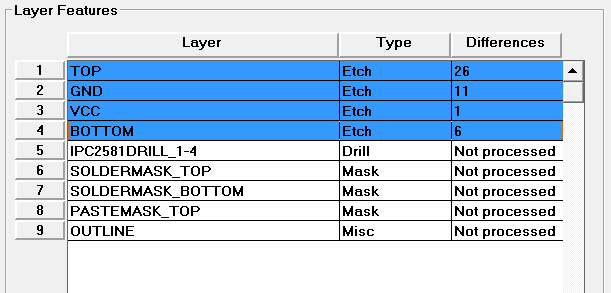

图 12：差异数量显示
若存在差异，可开启对应的 DIFF 层来查看差异位置（例如通过右键菜单的显示差异选项）。

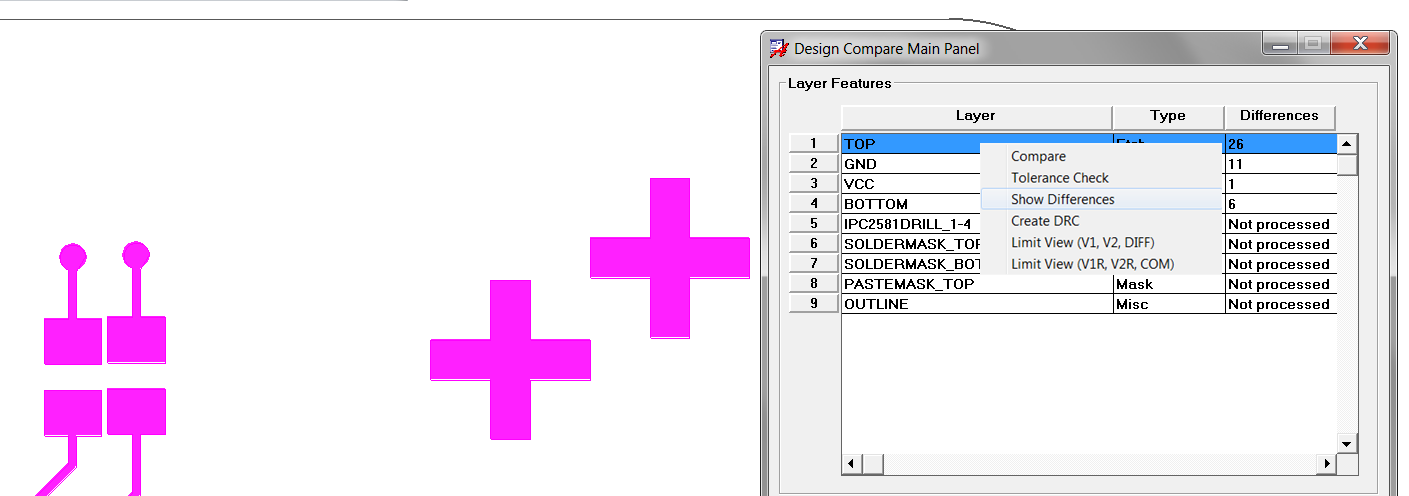

图 13：表格右键菜单 ------ 显示差异选项
如需调试某个胶片层，可按照以下步骤操作：
- 在表格中选中目标层（如顶层
TOP），右键打开上下文菜单，选择限制视图（V1、V2、DIFF） ，此时界面将仅显示该胶片层对应的V1、V2和DIFF层。

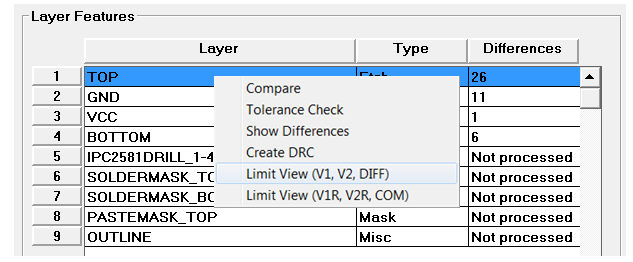

图 14：表格右键菜单 ------ 限制视图选项
- 也可以选择上下文菜单中的限制视图（V1R、V2R、COM） ，此时界面将仅显示该胶片层对应的
V1R、V2R和COM层。
两种视图展示的核心信息一致，但在调试、审查和打印场景下，V1R、V2R、COM 层的视图呈现方式更具优势。

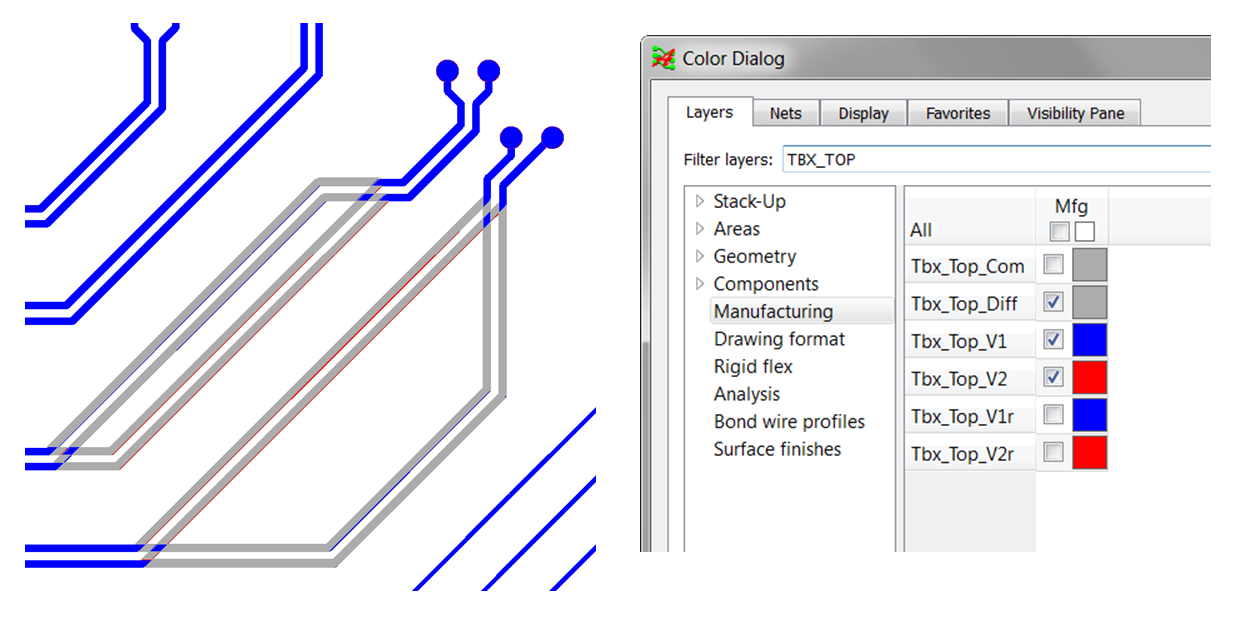

- 第一种视图（V1、V2、DIFF）：差异部分会以灰色显示，但会覆盖在原始设计数据上（V1 为蓝色，V2 为红色）。虽然可以在显示控制区域调整颜色优先级，但这种视图并不适合打印输出。
图 15：V1、V2、DIFF 层对比结果展示
- 第二种视图（V1R、V2R、COM）：通过布尔运算处理，图形元素之间不会重叠，既避免了显示透明度、层优先级冲突和颜色混淆的问题，也更便于分析两个设计文件的差异。
图 16：V1R、V2R、COM 层对比结果展示

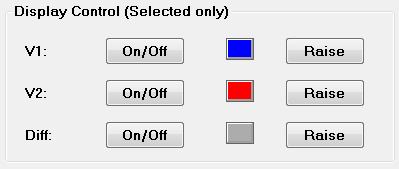

- 在显示控制区域中，可开启 / 关闭对应层的数据显示、修改层颜色，以及调整层的显示优先级。
图 17：显示控制区域

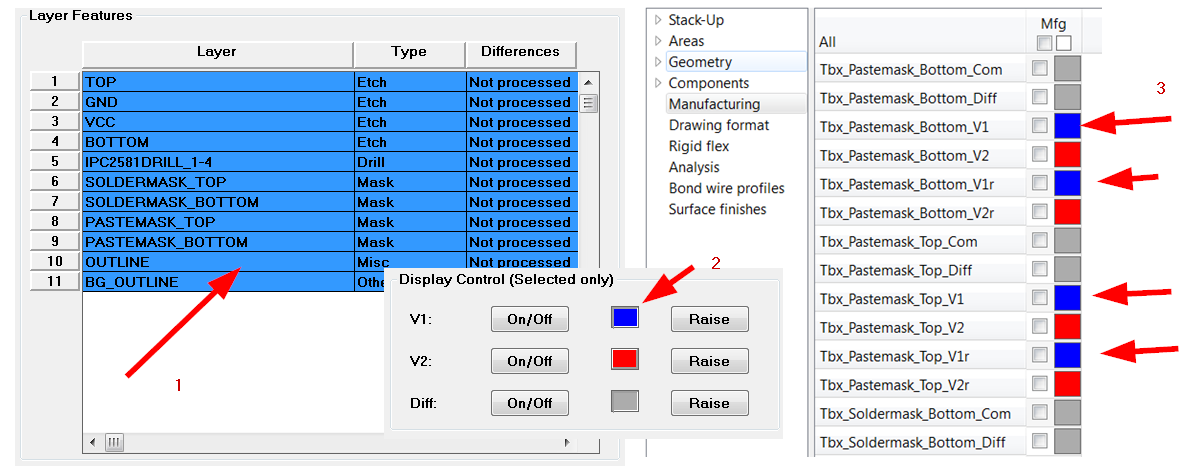

注意 ：该区域支持批量修改多个 IPC 层的颜色。例如，在表格中选中所有蚀刻层，点击
V1颜色选择器，即可一次性修改所有选中 IPC 层的V1层颜色，实现颜色统一配置。

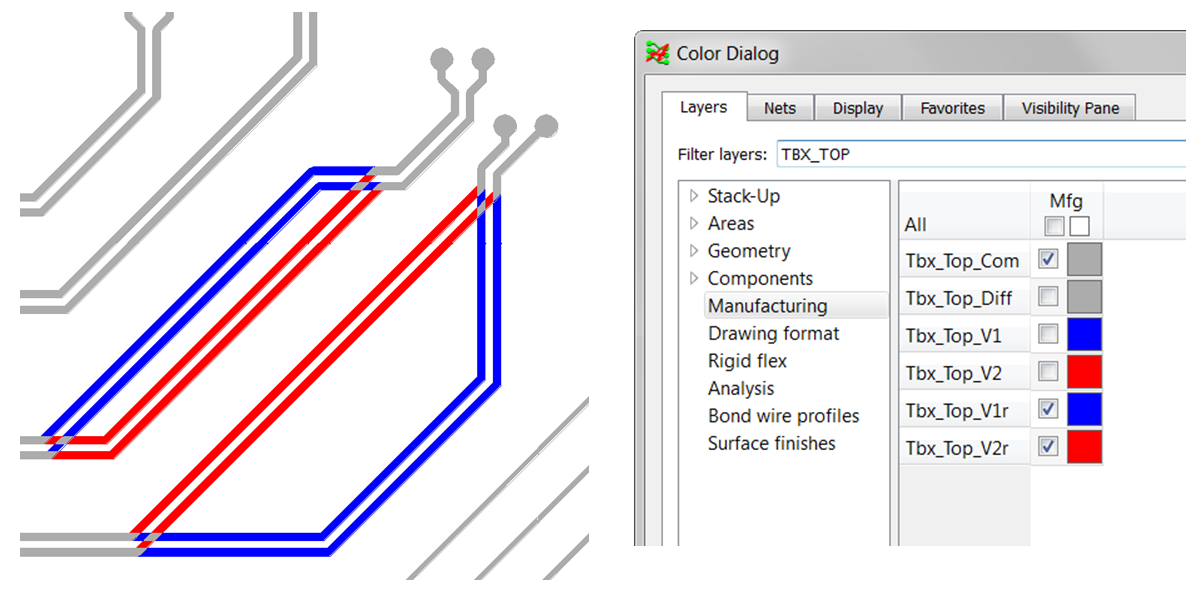

图 18：层颜色统一配置示例
其他操作（上下文菜单与全局操作）
- 容差检查 对比完成后，可能会残留一些非预期的伪影 ------ 实际无设计变更，但在对应的
DIFF层中被标记为差异。执行容差检查可消除这类伪影，必要时可调整最小孔径 和最小面积的参数设置。

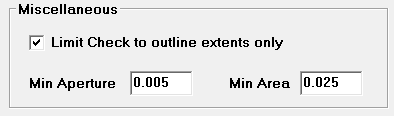

图 19：容差检查选项

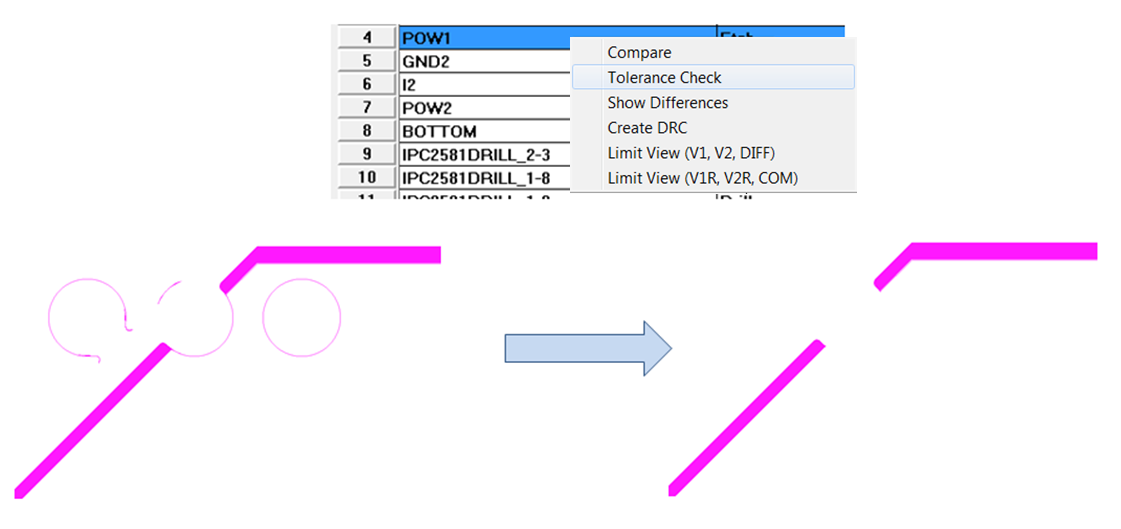

图 20：容差检查效果示例
- 生成 DRC 标记 该操作会为
DIFF层中的差异对象生成对应的设计规则检查（DRC）标记。
3 附录：标准对比功能说明文档
标准对比报告分为多个独立的类别，具体内容如下：
3.1 横截面
报告包含以下信息：
- 信号层数量
- 电源层数量
- 介质层数量
- 掩膜层数量
- 芯片叠层数量
- 导体层顺序
- 芯片叠层顺序
- 横截面总厚度

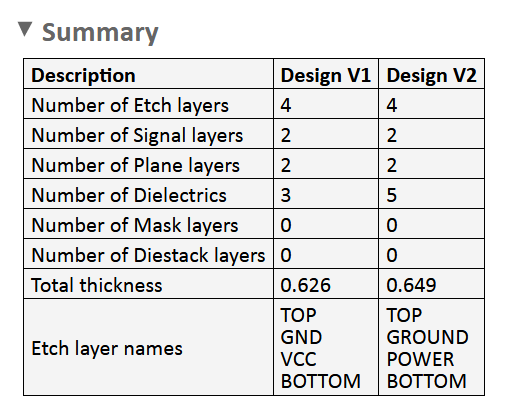

图 21：横截面汇总报告
此外，还会报告层属性的变更情况，包括：
- 层名称
- 层类型
- 材料
- 厚度
- 介电常数
- 光绘类型（正片 / 负片）
- 屏蔽标识

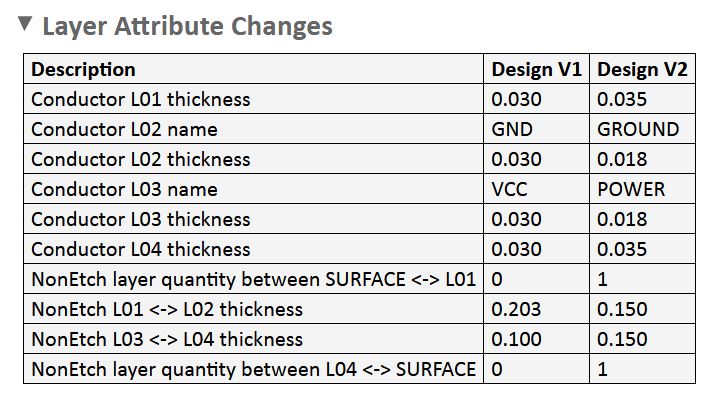

图 22：横截面变更报告
3.2 网表
报告包含以下信息：
- 网络数量
- 单节点网络数量
- 已测试网络数量
- 未测试网络数量
- 带有
NO_TEST属性的网络数量 - 无间距类属性的网络数量
- 无物理类属性的网络数量
- 无电气类属性的网络数量

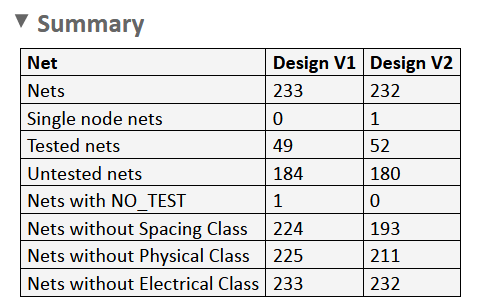

图 23：网表汇总报告
- 网络名称变更：对比两个设计文件的网络名称，包含空网络（NC）
图 24：网络名称变更报告
- 连接数量：基于网络维度对比连接数量

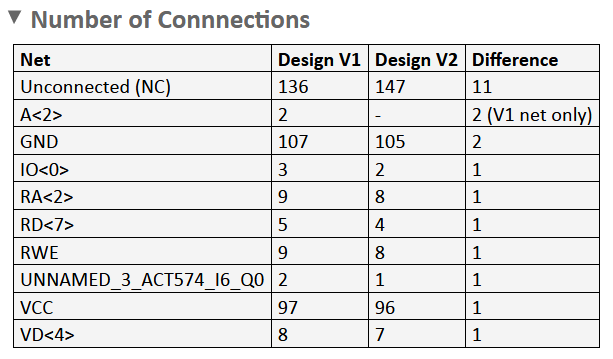

图 25：连接数量报告

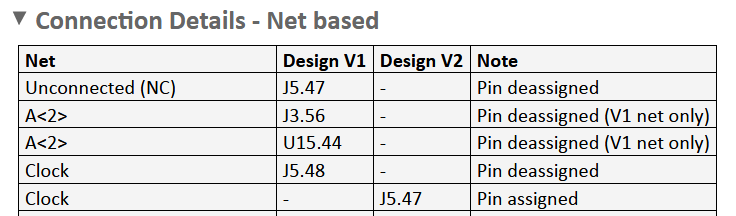

- 连接详情（基于网络）：按网络维度报告详细的连通性变更
图 26：基于网络的连接详情报告
- 连接详情（基于引脚）：按引脚维度报告详细的连通性变更

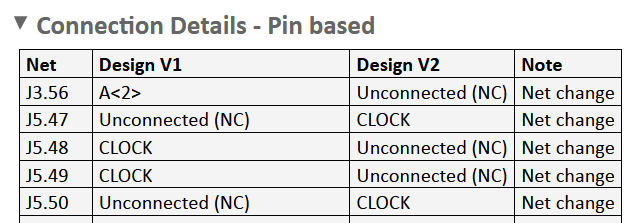

图 27：基于引脚的连接详情报告

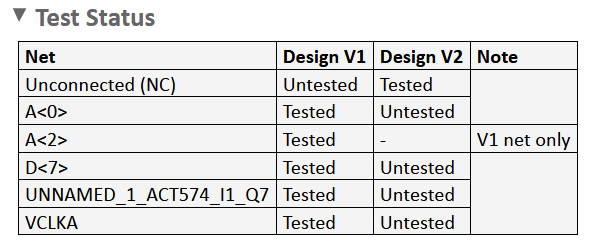

- 测试状态：报告网络的测试状态信息
图 28：测试状态报告

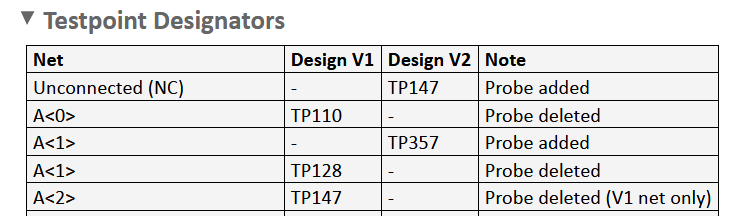

- 测试点标号：对比测试点的探针编号
图 29：测试点标号报告
- 属性变更：对比网络的属性信息

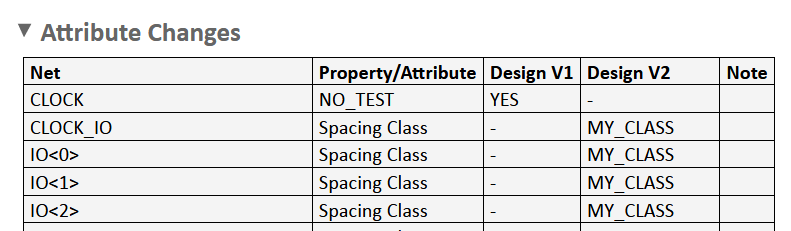

图 30：属性变更报告

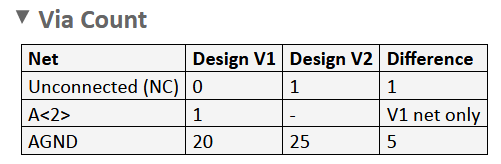

- 过孔数量：报告过孔数量的差异
图 31：过孔数量报告

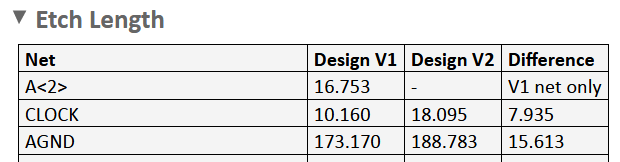

- 走线长度：报告走线长度的差异
图 32：走线长度报告
- 测试点详情：报告测试点探针编号位置的差异

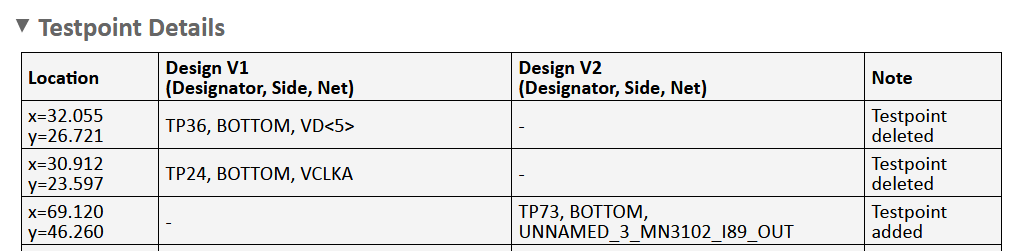

图 33：测试点详情报告
3.3 元件
报告包含以下信息：
- 顶层元件数量
- 底层元件数量
- 未布局元件数量

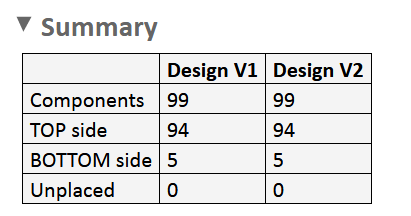

图 24：元件汇总报告
- 未布局元件（V1 与 V2）：分别列出两个设计文件中所有未布局的元件

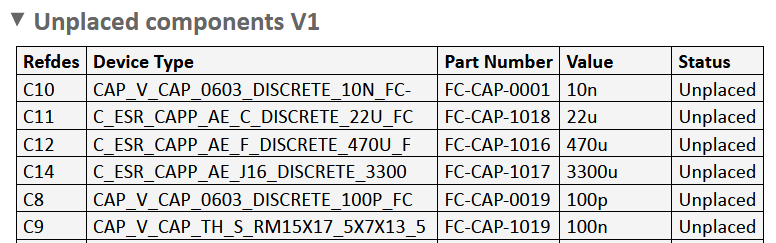

图 35：未布局元件报告

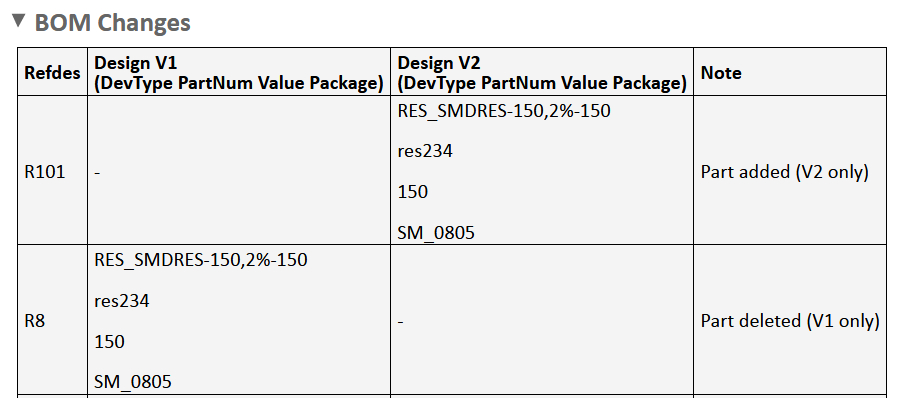

- 物料清单（BOM）变更：按元件位号维度，报告器件类型、零件编号、参数值、封装的变更情况
图 36：物料清单变更报告

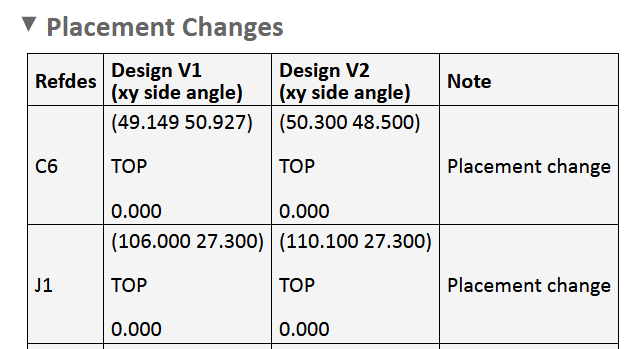

- 布局变更
图 37：布局变更报告
- 元件重命名：报告重命名的元件信息（注：仅当元件带有由原理图驱动的标准路径属性时，该报告才会生效）

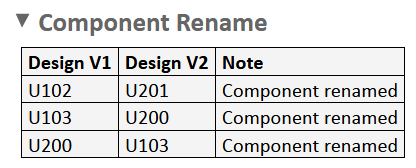

图 38：元件重命名报告
3.4 机械结构
报告包含以下信息：
- 机械符号总数
- 顶层机械符号数量
- 底层机械符号数量
图 39：机械结构汇总报告
- 机械符号变更

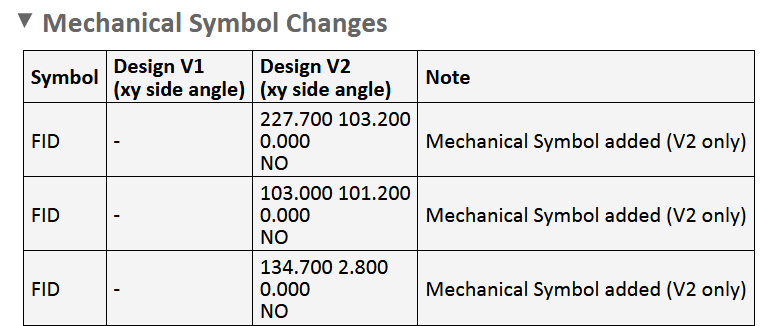

图 40：机械结构变更报告
