主机发现技术详解

碎碎念

最近在开发资产扫描器，决定梳理和深挖一下几款经典工具的实现方式，开源代码看了几套原理大同小异，于是决定从最基础的协议层开始深挖。用了好多年 Nmap，似乎一直没有深究过这款时代产物的运行原理，正好整理一番。因为目的是开发自己的扫描器，所以分类【安全开发】

本章只关注探活

讨论主机发现的时候 nmap 命令补充参数 -sn，用来禁用 nmap 端口扫描，我们只关注探活。

Nmap 基于协议实现主机发现，根据协议分类，依次有：

一、ARP 协议发现

• 原理：构造一个arp 请求数据包，并广播出去，有回应包（arp-reply）则是活跃主机，迟迟收不到回应包则不是活跃主机
• 优点：准确度高
• 缺点：不能对不同网段的目标进行扫描
• 适用场景：目标主机与扫描器(nmap)处在同一个广播域
• 命令 ：nmap -PR [Target]

二、ICMP 协议发现

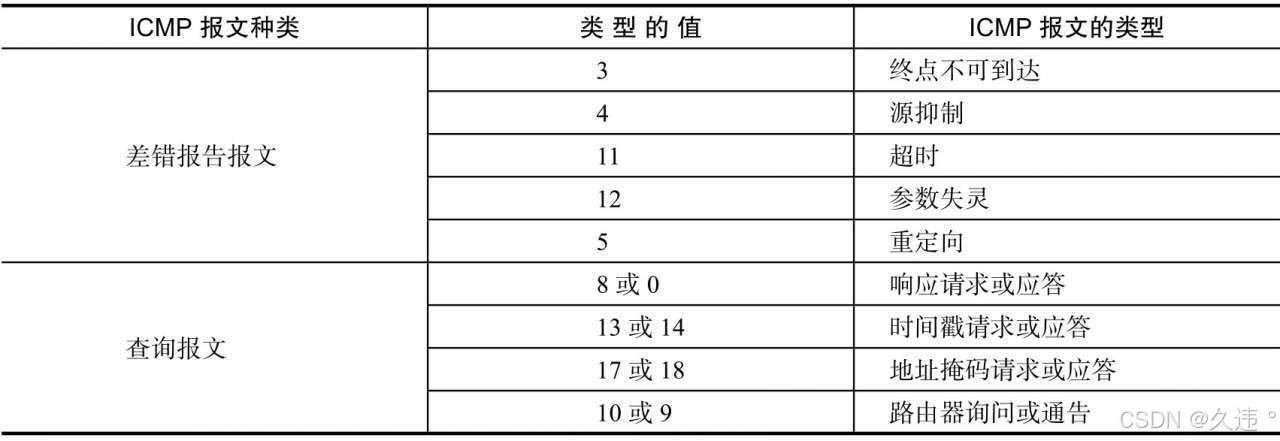

• 背景知识 ：icmp 报文有两种：差错 和 查询 报文，其中查询报文是用一对请求和应答定义的，可以通过发送特定的 icmp 请求报文，看对方在收到后回应什么类型的应答报文来判断主机是否存活。
• 原理 ：4种类型的查询报文，但是适合做探测的只有3种报文
  • i. 响应请求或应答
    • ping 命令，对方应答回复则是活跃主机，否则不活跃
  • ii. 时间戳请求或应答
    • 发送时间戳请求，有应答是活跃主机，否则不活跃
  • iii. 地址掩码请求或应答
    • 源主机发送，用于无盘（网吧等）系统在引导过程中获取自己子网掩码，发送地址掩码请求，有应答是活跃主机，否则不是
• 命令 1 ：nmap -PE [target]
  • （ping 发送 icmp type 8 等待 icmp type 0）
• 命令 2 ：nmap -PP [target]
  • （时间戳请求 发送 icmp type 13 等待 icmp type 14）
• 命令 3 ：nmap -PM [target]
  • （地址掩码请求 发送 icmp type 17 等待 icmp type 18）

三、TCP 协议发现

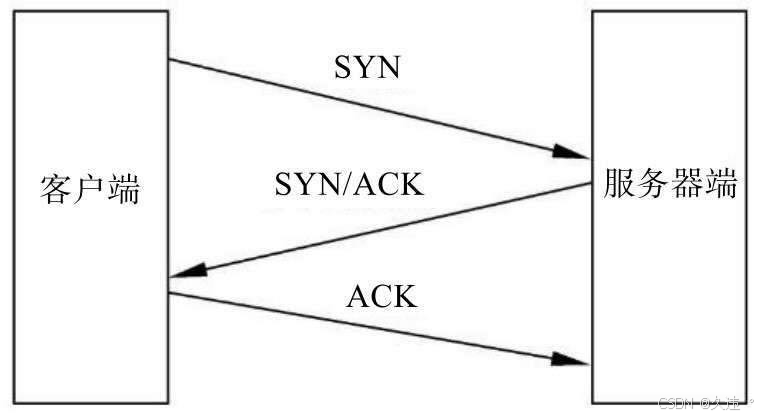

• 背景知识：到 tcp 层有端口概念，tcp 三次握手过程。
• 原理：利用 tcp 三次握手机制实现主机探活
• 具体方式：TCP syn 扫描 和 TCP ack 扫描
• syn 扫描 ：nmap 发送一个设置了 SYN 标志位的数据包，默认发送给对方 80 端口，数据包内容为空，也可以通过参数修改默认端口，如果目标主机这个端口是开放的，会返回一个 syn/ack 数据包，端口不开放，会返回 rst 数据包，不论哪种数据包，返回了就说明主机活跃。nmap 探测完后会主动发送 rst。
  • 命令 ：nmap -PS[port1,port2] [target]
  • 命令样例 ：nmap -PS 8998 12.12.12.12
• ack 扫描 ：nmap 给目标发送 ack 包，主机搞不清情况，只能回复 rst 包，表示无法建立连接。（ack 扫描成功率很低，因为不少主机或安全机制会把这种莫名其妙的 ack 请求直接过滤掉）
  • 命令 ：nmap -PA [target]

四、UDP 协议发现

• 原理：发送 udp 数据包，如果端口返回 icmp 不可达数据包（icmp type 3），说明端口是关闭的，如果端口不返回，说明端口是开放的。
• 缺点：端口不返回情况较复杂，可能是网络问题导致不回包，会被误判为端口开放，所以发现率低。而且速度慢，因为 icmp 错误报文生成速度有限制，每 4s 产生 80 个，超出会暂停 1/4s。
• 命令 ：nmap -PU [target]
• 备注：基于 UDP 探测的特性，所以 tcp 扫描适合发现主机开放端口，udp 扫描适合发现主机关闭端口

五、SCTP 协议发现

SCTP（Stream Control Transmission Protocol，流控制传输协议）是一种可靠的、面向连接的、面向消息的传输层协议，位于 TCP/IP 协议栈中，与 TCP 和 UDP 处于同一层级。

• 补充 ：与 tcp 协议一样都是传输层协议，但是有很大区别：
  • 1.tcp 是单地址链接，sctp 可用于多地址链接
  • 2.tcp 是基于字节流传输，sctp 是基于消息流（stream），tcp 只能支持一个流，sctp 链接（association）同时可以支持多个流。
  • 3.tcp 三次握手，sctp 四次握手机制（互相问好并确认）
• 在 SCTP中，客户端使用一个INIT报文发起一个连接，服务器端使用一个INIT-ACK报文进行应答，其中就包括了cookie（标识这个连接的唯一上下文）。然后客户端使用一个COOKIE-ECHO报文进行响应，其中包含了服务器端所发送的cookie。服务器端要为这个连接分配资源，并通过向客户端发送一个COOKIE-ACK报文对其进行响应。
• 命令 ：nmap -PY[port1,port2] [target]
• 缺点：对方主机很有可能不支持 sctp 协议，所以命中率很低

六、IP 协议发现

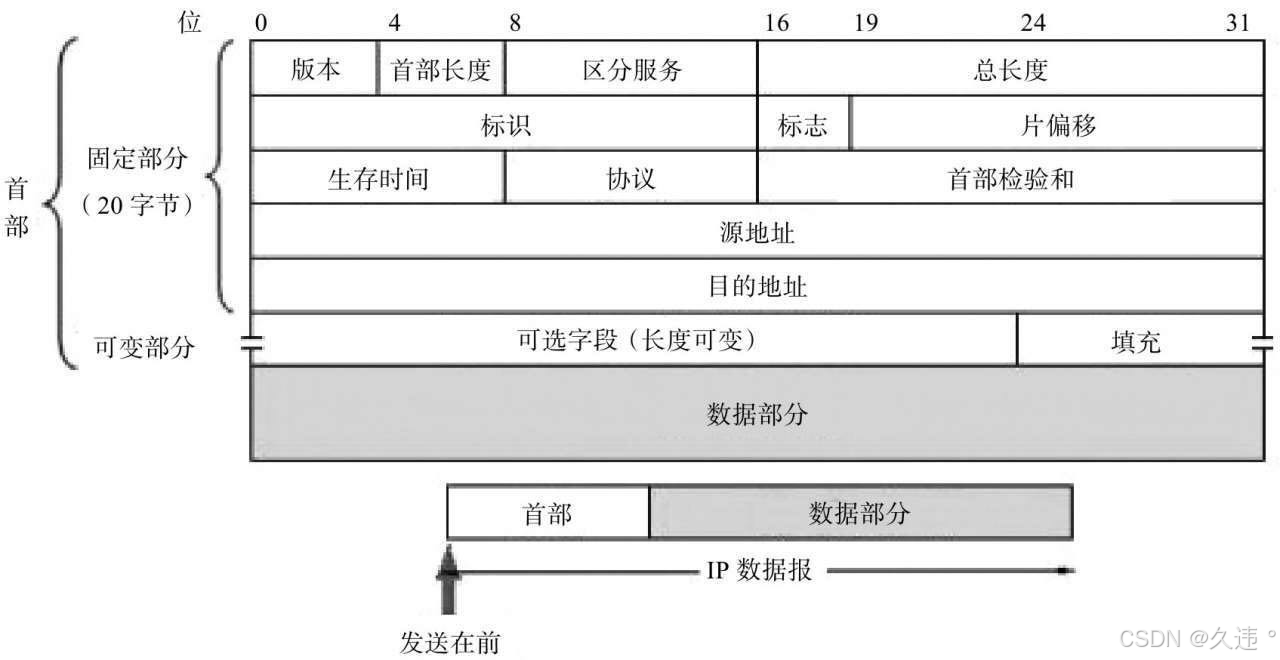

头部中协议长度是 8 位，用来标识使用哪种协议进行数据传输。ICMP 是 1，IGMP(互联网组管理协议) 是 2，TCP 是 6，UDP 是 17，GRE 是 47 等。理论上 nmap 使用的协议可以包含上百个，如果不指定的话 nmap 默认使用 ICMP，IGMP 和 IP-in-IP (IP隧道协议，ip over ip)协议，对应的 IP 协议号分别为：1，2，4。也可以使用 -PO 指定使用的协议号

• nmap -sP -PO [target] 使用默认的协议扫描 （等同于：nmap -sP -PO 1,2,4 [target]）
• nmap -sP -PO 6,17 [target] （编号 6 TCP 协议，编号 17 UDP 协议）

但是这种的形式发动的数据包都是空，非正常数据包，很容易被检测出来，可以使用 --data-length 参数添加随机数据填充

• nmap --data-length 25 [target]

七、DNS 协议发现

Nmap 对目标主机进行扫描的时候如果发现目标主机是一台 web 服务器，那么他除了 IP 之外还会有一个域名，nmap 发现 ip 存在域名后，会向域名服务器（DNS server）提出请求来显示 IP 对应的域名，但这种行为仅会对活跃主机进行探测，同网段非活跃主机不会默认进行。如果希望 nmap 对所有探测出来的活跃 IP 都显示其对应的域名的话，可以使用 -R 参数

• nmap -R [target] 强制对 IP 进行域名转换，显示 ip 对应的域名，这比较耗时
• nmap -n [target] 强制不对 IP 进行域名装换，这样可以节省时间

如果不想 nmap 在扫描的时候查询 dns server 上留下查询记录，可以使用 --dns-servers 参数

• nmap --dns-servers [server1,server2] [target]

补充

Nmap中提供了--packet-trace选项，通过它就可以观察Nmap发出了哪些数据包，收到了哪些数据包，有了这个研究方法，可以更深入地理解Nmap的运行原理。

发送数据包 - SENT

SENT (0.0253s) TCP 192.168.1.10:54321 > 192.168.1.1:80 S ttl=56 id=45678 iplen=44 seq=123456789 win=1024

字段含义：

• SENT (0.0253s)：在扫描开始后 0.0253 秒发送了该包。
• TCP：协议类型（也可能是 UDP、ICMP 等）。
• 192.168.1.10:54321：本机 IP 和源端口。
• 192.168.1.1:80：目标 IP 和目标端口。
• S：TCP 标志位（这里是 SYN）。其他可能包括：
  • S = SYN
  • A = ACK
  • SA = SYN+ACK
  • R = RST
  • F = FIN
  • PA = PUSH+ACK 等
• ttl=56：IP 生存时间（Time To Live）。
• id=45678：IP 数据包标识符。
• iplen=44：IP 包总长度（字节）。
• seq=123456789：TCP 序列号。
• win=1024：TCP 窗口大小。

接收数据包 - RCVD

RCVD (0.0451s) TCP 192.168.1.1:80 > 192.168.1.10:54321 SA ttl=64 id=0 iplen=44 seq=987654321 ack=123456790 win=65535

字段含义

• SA 表示目标返回了 SYN+ACK，说明该端口是开放的。
• ack=123456790 是对之前发送的 SYN 包的确认（seq+1）【seq =123456789】

实操测试

nmap 扫描一个目标会先判断目标和自己是否在同一个网段，如果在同一个网段，会优先使用 arp 扫描，不在会默认进行其他扫描

目标 ：流量层研究 nmap 的扫描具体做了哪些事
命令 ：nmap 10.95.58.94

nmap返回结果

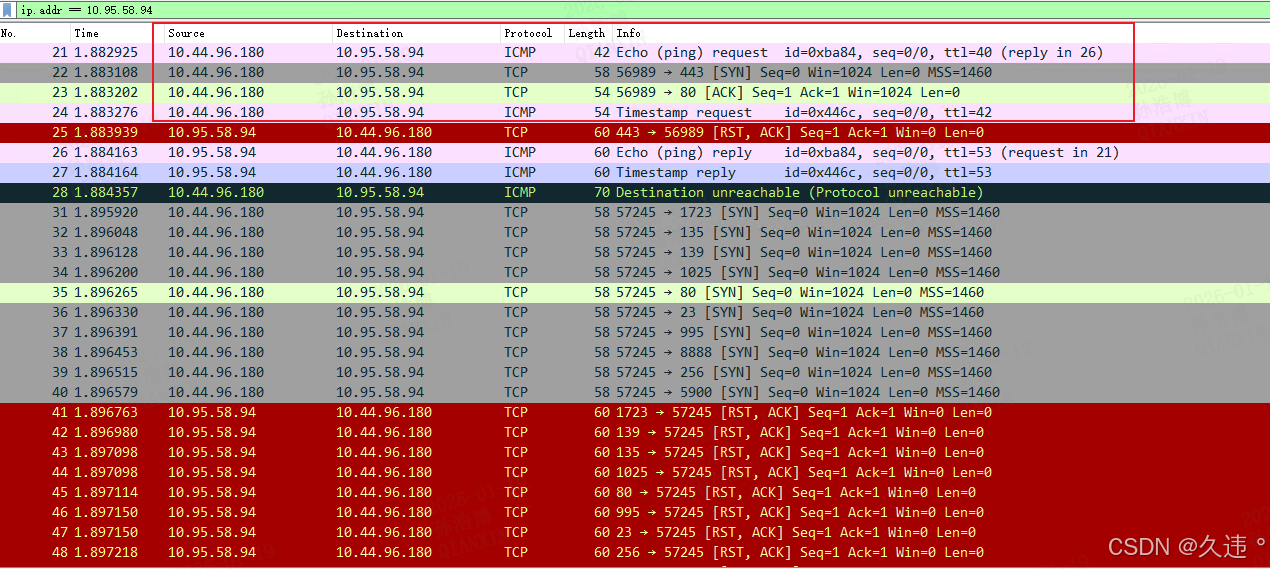

流量上看出nmap 做了如下动作：

• 1. 向目标IP发送一个ICMP Echo Request (type 8)； → 目标回包：ICMP Echo replay (type 0) → 存活（这一步已经能判断主机存活）
• 2. 向目标IP的443端口发送一个TCP SYN请求 (seq=0)； → 目标回包：TCP RST-ACK ，seq=1
• 3. 向目标IP的80端口发送一个TCP ACK请求； → 目标回包：图未回复，正常会回一个 RST 包
• 4. 向目标IP发送一个ICMP Timestamp Request(type 13)； → 目标回包：Timestamp replay
• 5. 查找目标IP反向DNS解析的地址(图中未体现出来) → (目标 IP 是 web 服务器有域名，会触发反查 DNS)
• 6. 当目标IP回应了任何一个探测包，则nmap认为目标IP存活，则进行下一步(图中 4 个请求包回复了 3个)；
• 7. 向目标发送1000个常用端口发送SYN请求，判断存活端口；

注：

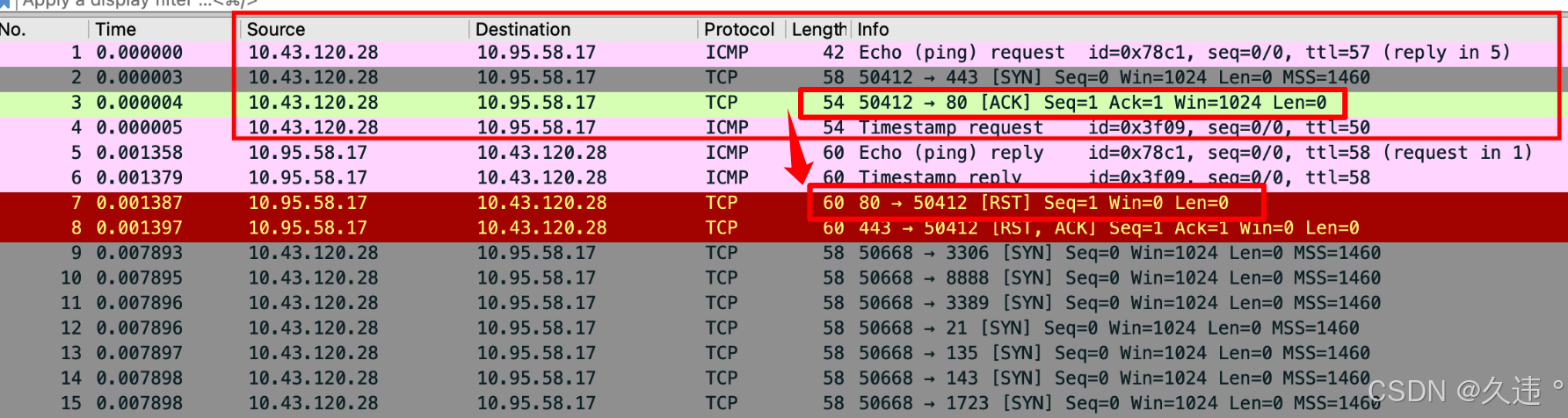

• 前 4 个请求并不需要每个都有回应，任意 1个回应即可判定主机存活 (如下图可以看到目标回应ACK 1 个RST)


• IP 反查是对 web 服务主机的默认行为，非 web 主机默认不会触发

• 以上测试 nmap 和目标主机均不在同一个广播域

其他情况

根据运行 nmap 的用户权限不同，nmap 功能会有一定的区别

特性	特权用户	非特权用户
用户身份	root / 管理员	普通用户
能否发 ICMP	能	不能
能否发自定义 TCP 包	如 SYN、ACK	只能完整 connect()
主机发现方式	ICMP + TCP + ARP（跨网段用ICMP）	仅对 80/443 做 TCP connect()
端口扫描类型	SYN 扫描（半开）→ 然后断开	Connect 扫描（全连接）→ 然后断开
隐蔽性	更高	较低（会建立完整连接）

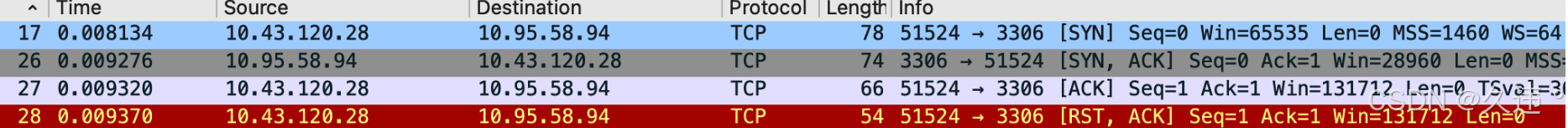

• 非特权用户扫描

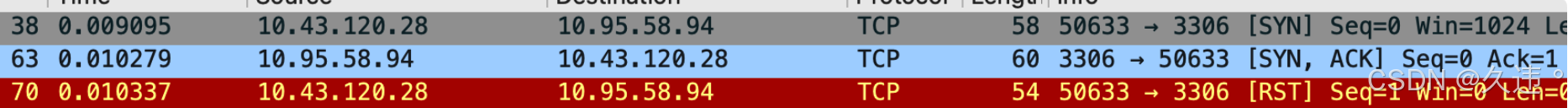

• 特权用户扫描


Masscan 扫描工具不区分运行用户权限，均为半链接

经验之谈

内网主机存活探测最佳实践：

nmap -n -sn -PE -PS80,443,22,445,3389,12345 -PU40125

• -n 禁止 IP 反向解析域名，优化项，加快探测速度
• -sn 禁止端口扫描，仅用于存活探测，优化项，加快探测速度
• -PE ICMP echo request 请求包 （type 8）
• -PS [port1,port2] SYN 半链接指定端口探测
• -PU 允许发送 UDP 探测包（为什么是 40125 端口？因为这个高端口没有标准服务，随机选的，UDP 探测期待端口关闭并返回 ICMP Timestamp replay，这个端口大概率是关闭的）

凡事都有特殊情况及注意的点：

• 1. 不要启用强制ARP请求，跨网段ARP请求有可能会出现代理ARP应答的情况；
• 2. 扫描结果一般只供参考，不能100%可信，如，当遇到蜜罐的时候，所有蜜罐网络中的IP都是存活的；

---

by 久违 2026.1.18
