一、硬件
IIC通讯只有在单电阻模式下才会启用。

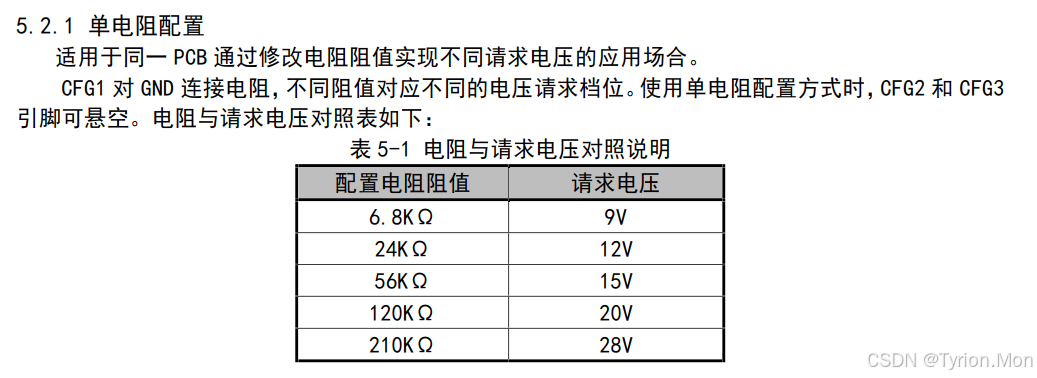

如果CFG1下拉10K电阻，CFG2、CFG3和MCU连接，插上充电器瞬间就输出9V了而且IIC功能是不可用的，也就是说要使用IIC功能则CFG1下拉电阻必须是手册中列出的电阻值，否则会进入"IO电平配置"模式。
这就存在一个问题：单电阻模式没有5V输出的配置，在开始进行IIC通信的时候就已经输出9V或以上电压了。如有必要，添加一个PMOS进行控制电压输出
CC1 CC2无需5.1K下拉，CH224内部已集成。
二、读取Source端即充电器端信息
这是PowerZ读取到的信息，开头2字节是信息头，后面每4个字节对应一个PDO，对应CH224A的0x60~0x8F寄存器，均为小端字节序

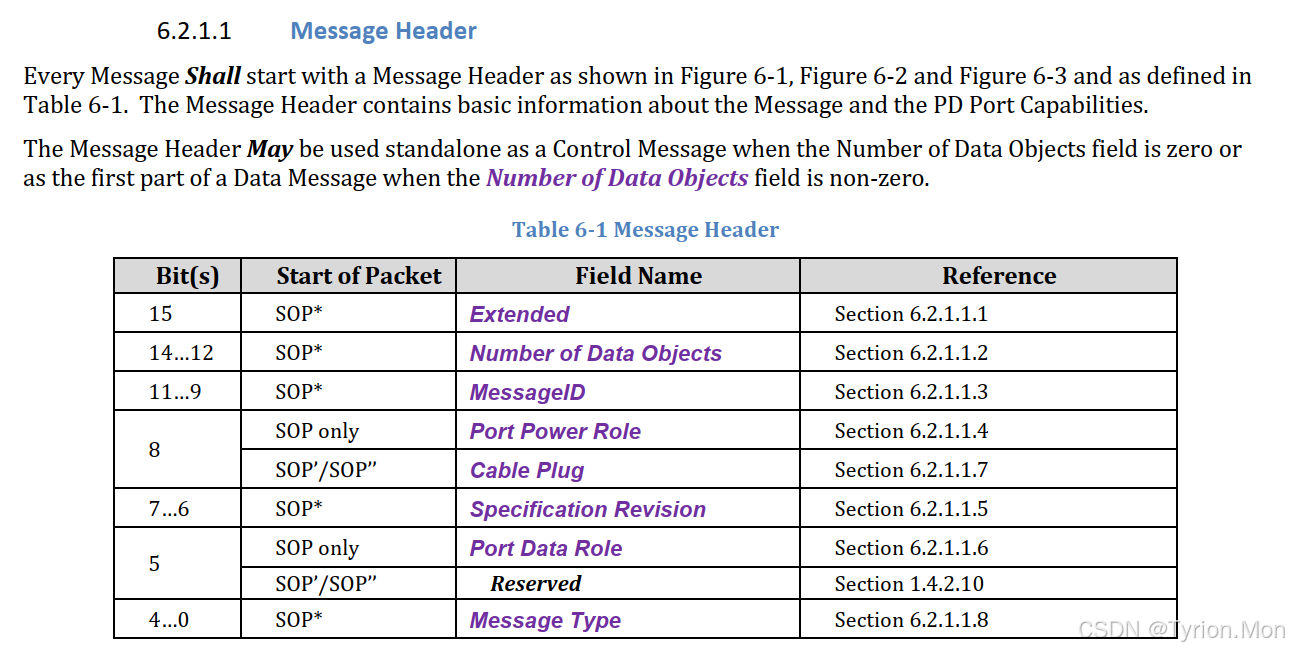

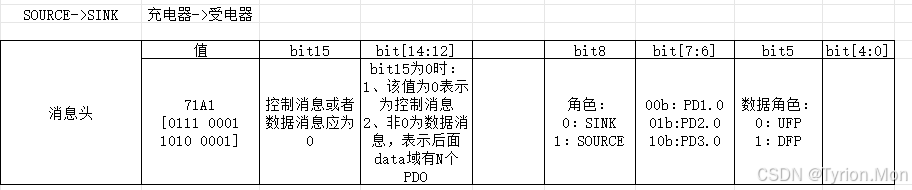

1、Header [CH224的0x60、0x61寄存器]
这里我们重点关注bit[14:12]，知道有多少个PDO就知道后面有多少字节有效数据
2、PDOx [CH224的0x62-0x65、0x66-0x69、...]

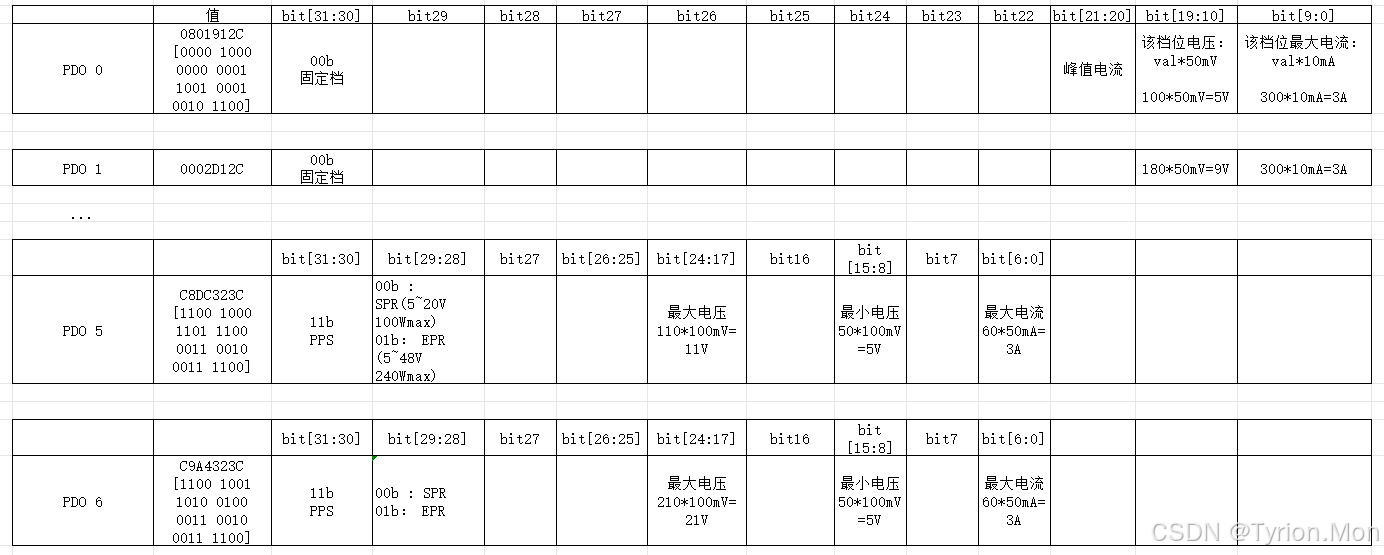

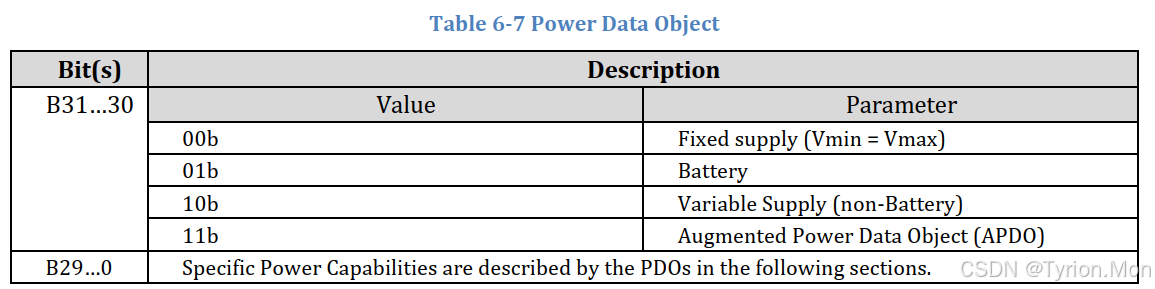

每个PDO高两位指示该档位是固定电压还是PPS

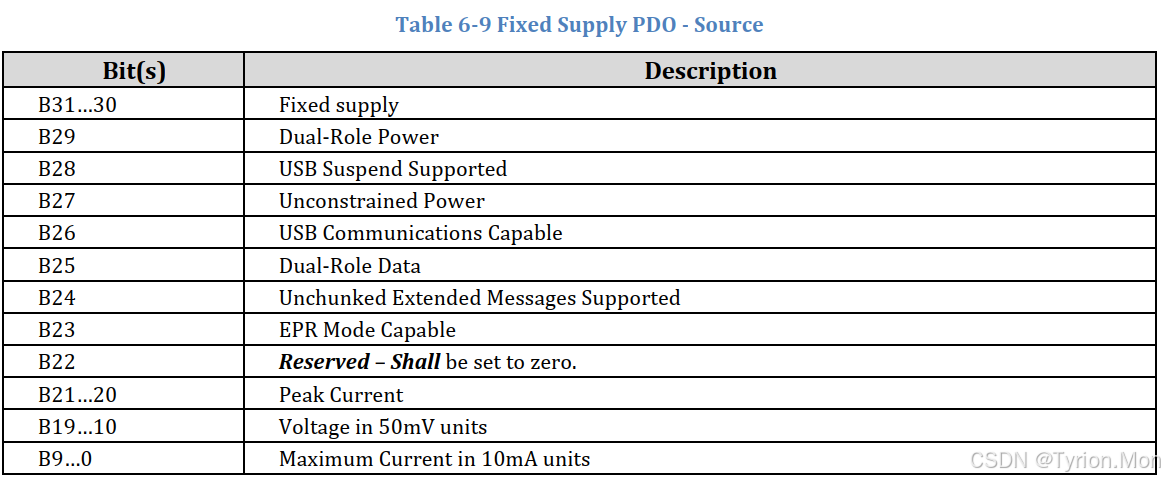

固定电压则按此格式进行解析

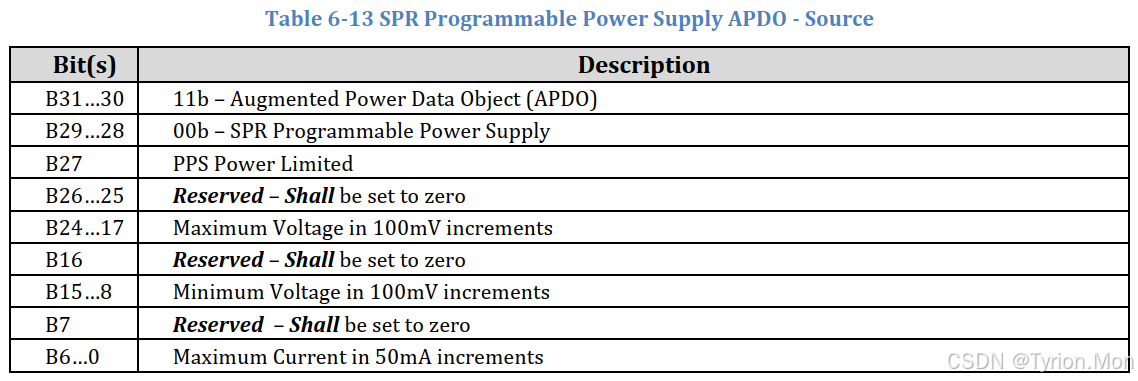

PPS则按此格式进行解析
按以上协议解析PowerZ读取到的数据，和PowerZ解析的结果是吻合的
三、单片机读取与控制
IIC通信就是通用的时序，这个没什么好讲的。

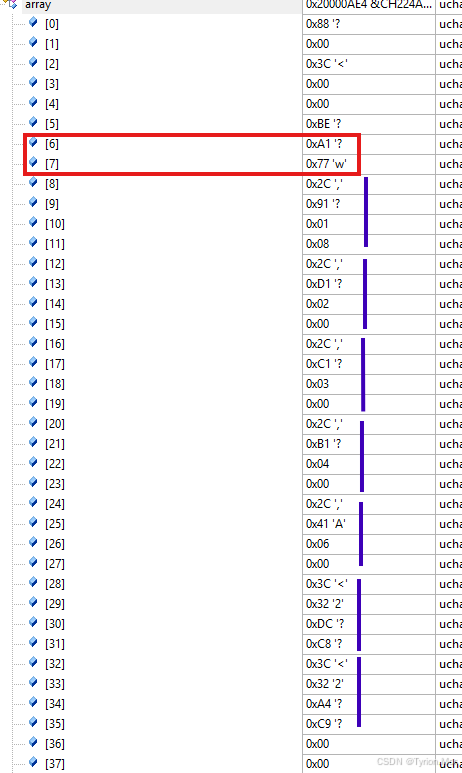

将所有寄存器值读出，0x60寄存器开始可以看到有2字节Header和7个PDO

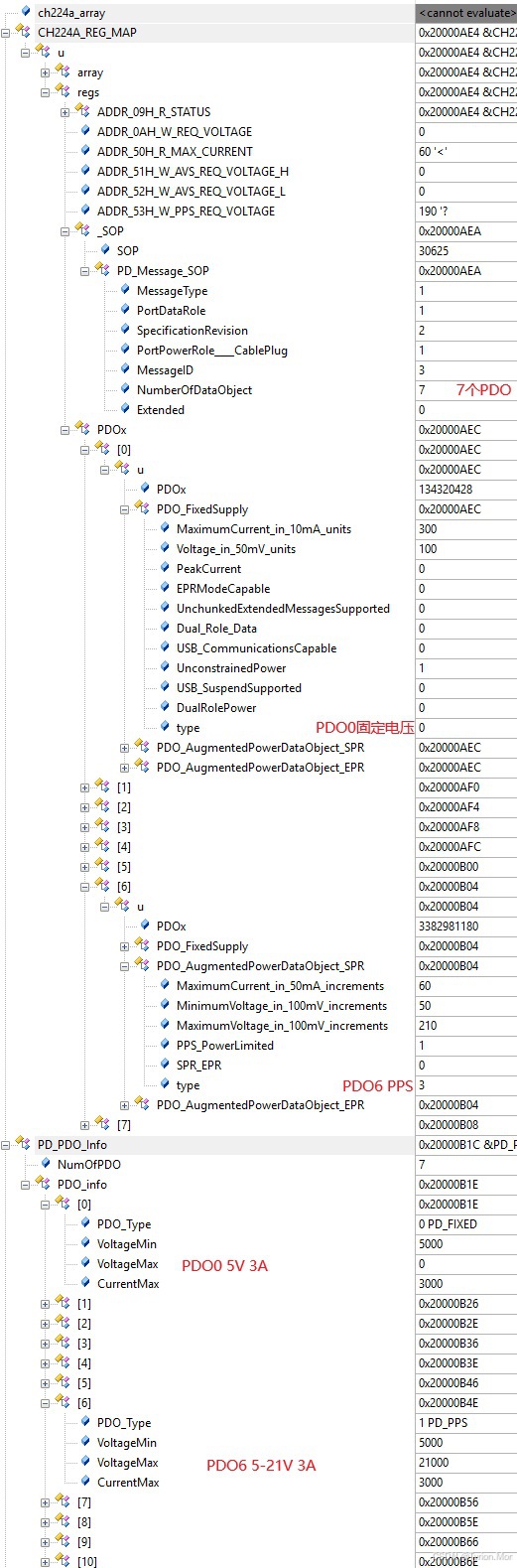

解析Source信息
读取到有效的PDO之后向0x0A和0x53写数据即可调整输出电压
