前言：为什么光耦如此重要？
在现代电子系统中，电气隔离 是保障安全和稳定的关键。而光耦（光电耦合器） 正是实现隔离的核心器件之一。
它广泛应用于：
- 开关电源反馈回路
- 工业控制系统信号传输
- 高压侧与低压侧通信
- 医疗设备安全隔离
但面对复杂的数据手册，很多人一头雾水："这么多参数，到底看哪个？"
一、参数分析
第一部分：绝对最大额定值（Absolute Maximum Ratings）

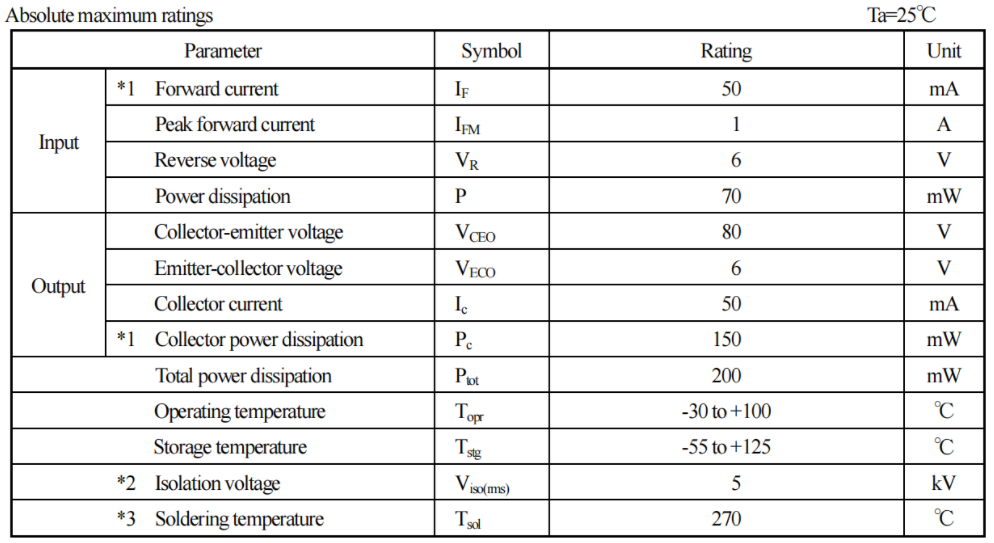

绝对最大额定值表
| 参数 | 符号 | 额定值 | 单位 | |
|---|---|---|---|---|
| 输入 | 正向电流 | IF | 50 | mA |
| 输入 | 峰值正向电流 | IFM | 1 | A |
| 输入 | 反向电压 | VR | 6 | V |
| 输入 | 输入功耗 | P | 70 | mW |
| 输出 | 集电极-发射极电压 | VCEO | 80 | V |
| 输出 | 发射极-集电极电压 | VECO | 6 | V |
| 输出 | 集电极电流 | Ic | 50 | mA |
| 输出 | 集电极功耗 | Pc | 150 | mW |
| 总功耗 | Ptot | 200 | mW | |
| 工作温度 | Topr | -30 to +100 | °C | |
| 存储温度 | Tstg | -55 to +125 | °C | |
| 隔离电压 | Viso(ms) | 5 | kV | |
| 焊接温度 | Tsol | 270 | °C |
每一项代表什么？哪些需要重点关注？
1. IF = 50mA ------ 输入LED的最大持续电流
- 这是输入侧LED的寿命限制
- 超过此值会导致LED老化加速甚至烧毁
- 实际使用中建议留余量，如取 30~40mA
2. IFM = 1A ------ 峰值正向电流（脉冲允许）
- 用于短时大电流驱动（如电机启动瞬间）
- 注意：不能长时间工作在此电流下！
3. VR = 6V ------ 输入侧反向耐压
- LED反向电压不得超过6V
- 若输入端可能有负压，需加保护二极管
4. VCEO = 80V ------ 输出侧集电极-发射极最大电压
- 输出晶体管能承受的最大电压
- 在开关电源中，若输出电压高于80V，则不适用！
5. Ic = 50mA ------ 输出侧最大集电极电流
- 控制电路或负载电流不能超过此值
- 若需驱动继电器（几十mA），则可直接驱动；若更大，需外加达林顿管或MOSFET
6. Viso(ms) = 5kV ------ 隔离电压（关键参数！）
- 表示输入与输出之间的绝缘强度
- 5kV意味着可以承受5000V的瞬态高压冲击
- 是判断是否适合高压隔离应用的核心指标
重点提醒：
- 选择光耦时，隔离电压至少为系统最高电压的2倍以上
- 如AC220V系统 → 至少选3kV以上隔离电压
7. Topr = -30°C ~ +100°C ------ 工作温度范围
- 决定能否在恶劣环境下使用（如汽车、工业现场）
- 若环境温度>100°C，需考虑散热或改用高温器件
第二部分：电光特性（Electro-optical Characteristics）

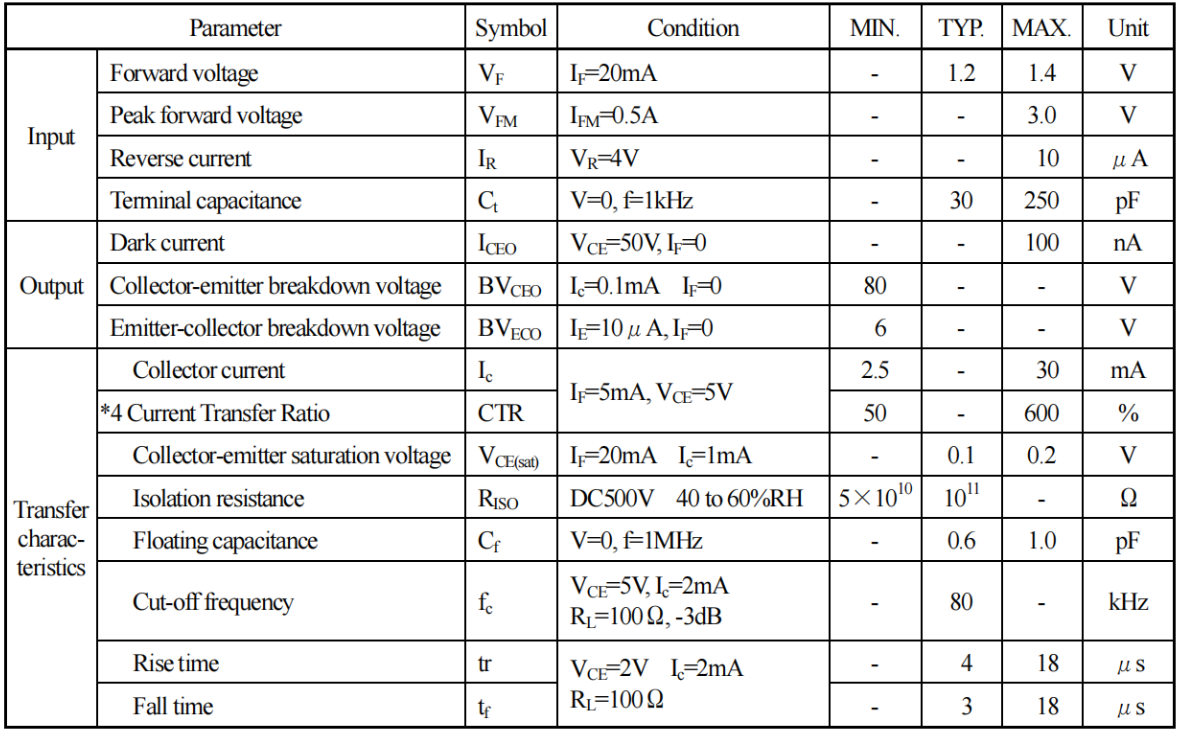

图2：电光特性表
| 参数 | 条件 | MIN | TYP | MAX | 单位 | |
|---|---|---|---|---|---|---|
| 输入 | 正向电压 | IF=20mA | - | 1.2 | 1.4 | V |
| 输入 | 峰值正向电压 | IFM=0.5A | - | - | 3.0 | V |
| 输入 | 反向电流 | VR=4V | - | - | 10 | μA |
| 输入 | 终端电容 | V=0, f=1kHz | - | 30 | 250 | pF |
| 输出 | 暗电流 | VCE=50V, IF=0 | - | - | 100 | nA |
| 输出 | 集电极-发射极击穿电压 | Ic=0.1mA, IF=0 | 80 | - | - | V |
| 输出 | 发射极-集电极击穿电压 | IE=10μA, IF=0 | 6 | - | - | V |
| 转移 特性 | 集电极电流 | IF=5mA, VCE=5V | 2.5 | - | 30 | mA |
| 转移 特性 | CTR | IF=5mA, VCE=5V | 50 | - | 600 | % |
| 转移 特性 | 饱和压降 | IF=20mA, Ic=1mA | - | 0.1 | 0.2 | V |
| 转移 特性 | 隔离电阻 | DC500V | 5×10¹⁰ | 10¹¹ | - | Ω |
| 转移 特性 | 浮动电容 | V=0, f=1MHz | - | 0.6 | 1.0 | pF |
| 转移 特性 | 截止频率 | VCE=5V, Ic=2mA | - | 80 | - | kHz |
| 转移 特性 | 上升时间 | VCE=2V, Ic=2mA | - | 4 | 18 | μs |
| 转移 特性 | 下降时间 | 同上 | - | 3 | 18 | μs |
🔎 核心参数详解

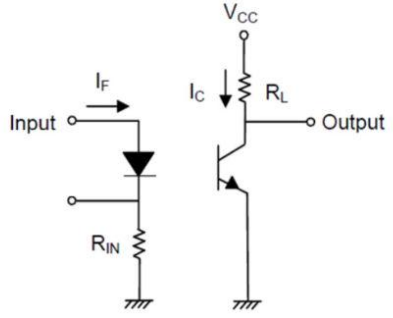

1. CTR（Current Transfer Ratio）------电流传输比
这是最重要的参数之一！
- 定义：CTR(%)=IFIc×100
- 本例中：当 IF=5mA 时，Ic 最小为2.5mA，最大可达30mA → CTR = 50% ~ 600%
实际意义：
CTR越高，输入电流越小就能驱动输出
但CTR会随温度、老化下降（通常每年下降约1%）
设计时应按最小值（MIN）计算，确保可靠性
设计建议：一般要求 CTR ≥ 50%
对于长寿命产品，建议选用 CTR > 100% 的型号
若CTRC太低，需增加输入电流或外加放大电路
2. VCE(sat) = 0.1~0.2V ------ 饱和压降
- 当输出晶体管导通时，集电极与发射极之间的压降
- 越小越好，减少功耗
- 本例中仅为0.1~0.2V，属于优质水平
3. fc = 80kHz ------ 截止频率
- 表示光耦能响应的最高频率
- 适用于高频信号传输（如PWM反馈）
- 若用于音频或低频控制，此参数影响不大
4. tr, tf = 4~18μs ------ 上升/下降时间
- 决定了光耦的开关速度
- 本例中约为几微秒，适合中低频应用
- 若用于高速通信（如USB、CAN），需选专用高速光耦（ns级）
5. RISO = 10¹¹Ω ------ 隔离电阻
- 表示输入与输出之间的绝缘电阻
- 数值越大，漏电流越小，隔离效果越好
- 本例中已达100GΩ，性能优异
6. Cf = 0.6~1.0pF ------ 浮动电容
- 输入与输出之间的寄生电容
- 影响抗干扰能力和信号完整性
- 小于1pF，说明隔离良好，适合高频场合
二、常见问题解答
Q1：为什么CTR会有这么大的范围（50%~600%）？
A：因为CTR受温度、老化、批次差异影响较大。厂家只保证最小值（MIN），典型值（TYP）仅供参考。
设计时应按 MIN值 计算，避免因CTR下降导致误动作。
Q2：如何提高光耦的响应速度？
A：可通过以下方式优化：
- 选用高速光耦（如HCPL-2630）
- 减小输入电阻（增大IF）
- 使用外部放大电路（如运放+光耦）
- 添加RC滤波抑制噪声
结语
光耦不是简单的"信号隔离器"，它是连接高低压世界的桥梁。
- 一张数据手册，藏着无数设计细节；
- 一个参数错误，可能导致系统崩溃；
- 一次合理选型，换来十年稳定运行。
掌握了这些知识，你就能从"抄电路"升级为"懂设计"的工程师。
希望这篇博客对你有所帮助！如果你正在设计电源、工业控制或通信系统，欢迎收藏并分享给你的团队。
附录：常用光耦推荐
| 类型 | 特点 | 典型型号 |
|---|---|---|
| 普通光耦 | 成本低，通用 | PC817, TLP521 |
| 高速光耦 | 快速响应 | HCPL-2630, 6N137 |
| 高隔离光耦 | 高压隔离 | TLP281, PS2501 |
| 数字隔离器 | 更快、更可靠 | Si8431, ADuM1201 |
