**关键字：**Simulink、Faulhaber 2338S006、安全、直流电机、限幅模块

一、问题分析

在高校或实验室自动化控制实验中，常见的问题是Simulink控制器与实际硬件设备的连接不当，尤其是对电机类设备。

案例中，学生在控制Faulhaber 2338S006直流电机时，容易忽略了设备的安全电压范围 。电机标称工作电压为 6V，如果控制信号超过这个范围，就可能导致电机损坏。

常见风险包括：

• 控制器输出信号直接与电机相连，没有电压限制 → 电机烧毁
• 控制器正负转控制逻辑未匹配 → 电机运行异常或反向冲击
• 学生实验时未考虑设备耐受能力 → 实验进度受影响

这种情况不仅影响实验进度，还会增加设备维修成本，是理解硬件保护和控制信号设计的重要案例。

---

二、处理方法与解决方案

针对以上问题，可以采用以下方案确保设备安全与实验可控性：

1. 使用限位器

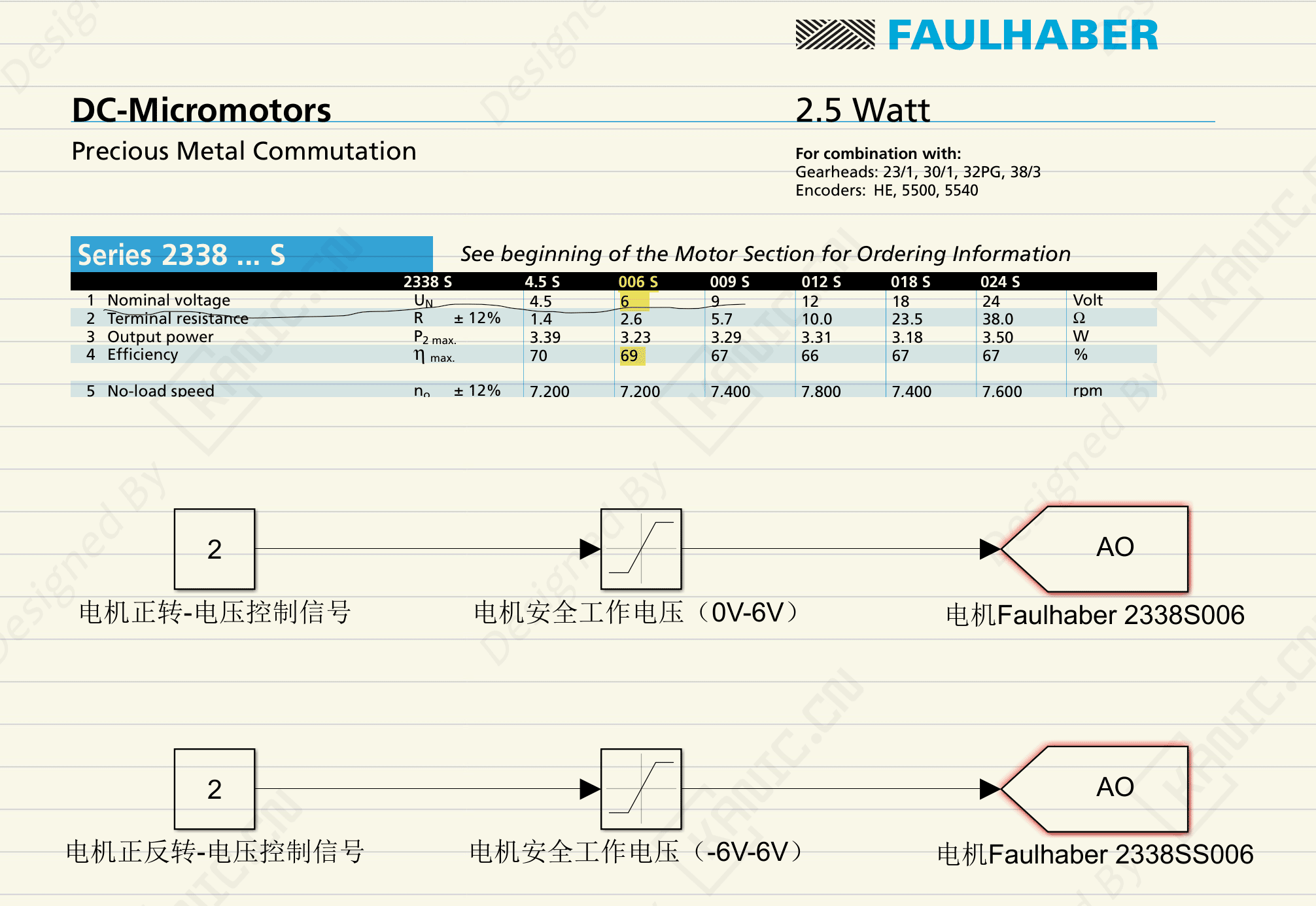

   • 将Simulink控制信号通过限位器映射到电机安全工作电压范围。
   • 例如电机工作电压为0--6V，则将Simlink信号映射到0--6V之间，无论控制器输出如何，都不会超过电机极限。

2. 正反转控制

   • 对于需要正负转的双向电机，可将相位器映射改为 -6V ~ +6V。
   • 电机根据电压正负方向自动正转或反转，同时仍受电压限制保护。

3. 软件与硬件双重保护

   • 在Simlink中增加信号限幅模块，避免输出异常值。

4. 实验前的参数确认

   • 检查电机额定电压、电流和控制器最大输出。
   • 制定安全范围映射策略，确保实验过程中设备始终工作在安全区间。



---

三、经验小结

• 适用范围：直流电机、步进电机、双向电机的Simulink控制实验
• 注意事项 ：
  • 控制器输出信号不要直接接入电机
  • 正负转映射要与电机允许电压对应
  • 软件限幅与硬件保护结合更安全

经验提示：这个案例体现了实验室安全设计的重要性，也是学生进入工业岗位后必须遵守的基本规则：控制信号安全→设备安全→实验/工程安全。

---
