QSS

背景介绍

前言

💬 hello! 各位铁子们大家好哇。

今日更新了Qt界面优化的内容

🎉 欢迎大家关注🔍点赞👍收藏⭐️留言📝

QSS

背景介绍

在⽹⻚前端开发领域中,CSS是⼀个⾄关重要的部分.描述了⼀个⽹⻚的"样式".从⽽起到对⽹⻚美化的作⽤.

所谓样式,包括不限于⼤⼩,位置,颜⾊,背景,间距,字体等等.

Qt 仿照CSS的模式,引⼊了QSS,来对Qt中的控件做出样式上的设定,从⽽允许程序猿写出界⾯更好看的代码.

同样受到HTML的影响,Qt还引⼊了QML来描述界⾯,甚⾄还可以直接把⼀个原⽣的html⻚⾯加载到界⾯上

当然,由于Qt本⾝的设计理念和⽹⻚前端还是存在⼀定差异的,因此QSS中只能⽀持部分CSS属性. 整体来说QSS要⽐CSS更简单⼀些

注意:

如果通过QSS设置的样式和通过C++代码设置的样式冲突,则QSS优先级更⾼

基本语法

对于CSS来说,基本的语法结构⾮常简单

QSS沿⽤了这样的设定

其中:

选择器描述了"哪个widget要应⽤样式规则".
属性则是⼀个键值对,属性名表⽰要设置哪种样式,属性值表⽰了设置的样式的值.

例如:

上述代码的含义表⽰,针对界⾯上所有的QPushButton,都把⽂本颜⾊设置为红⾊

编写QSS时使⽤单⾏的格式和多⾏的格式均可.

代码⽰例：

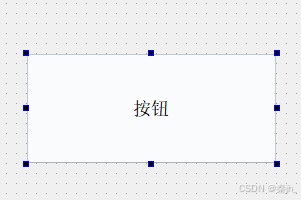

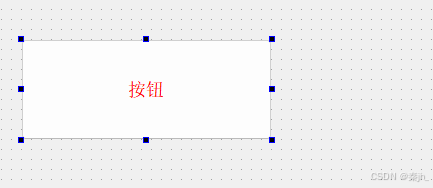

在界⾯上创建⼀个按钮.

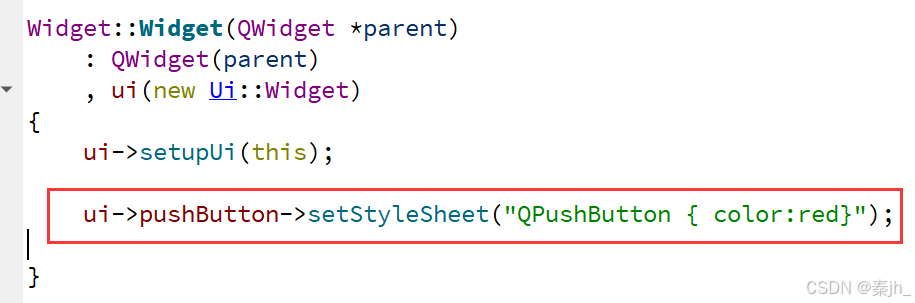

代码:

运⾏程序,观察效果.可以看到⽂本已经是红⾊了

注意:上述代码中,我们是只针对这⼀个按钮通过 setStyleSheet ⽅法设置的样式.此时这个样式仅针对该按钮⽣效.如果创建其他按钮,其他按钮不会受到影响

QSS设置⽅式

指定控件样式设置

QWidget 中包含了 setStyleSheet ⽅法,可以直接设置样式.

另⼀⽅⾯,给指定控件设置样式之后,该控件的⼦元素也会受到影响.

代码⽰例:⼦元素受到影响

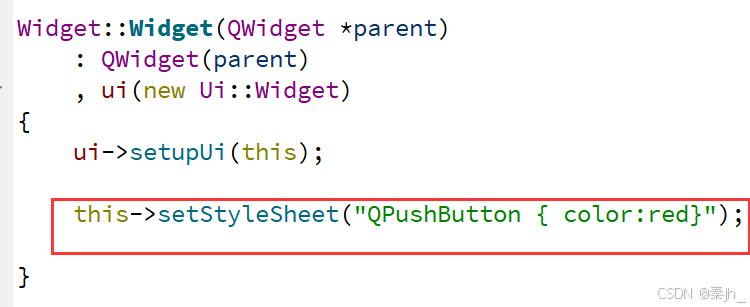

修改widget.cpp,这次我们不再给按钮设置样式,⽽是给Widget设置样式(Widget是 QPushButton的⽗控件).

运⾏程序,可以看到样式对于⼦控件按钮同样会⽣效.

全局样式设置

还可以通过 QApplication 的 setStyleSheet ⽅法设置整个程序的全局样式.

全局样式优点:

使同⼀个样式针对多个控件⽣效,代码更简洁.
所有控件样式内聚在⼀起,便于维护和问题排查.

代码⽰例:使⽤全局样式

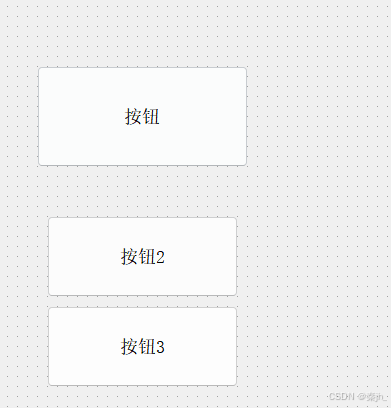

在界⾯上创建三个按钮.

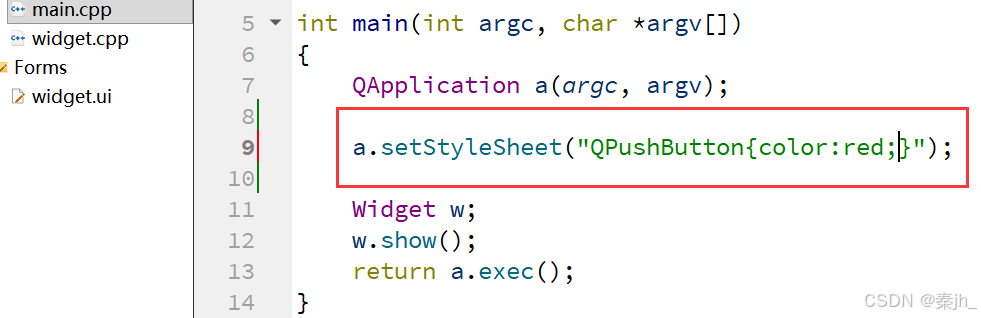

编辑main.cpp,设置全局样式

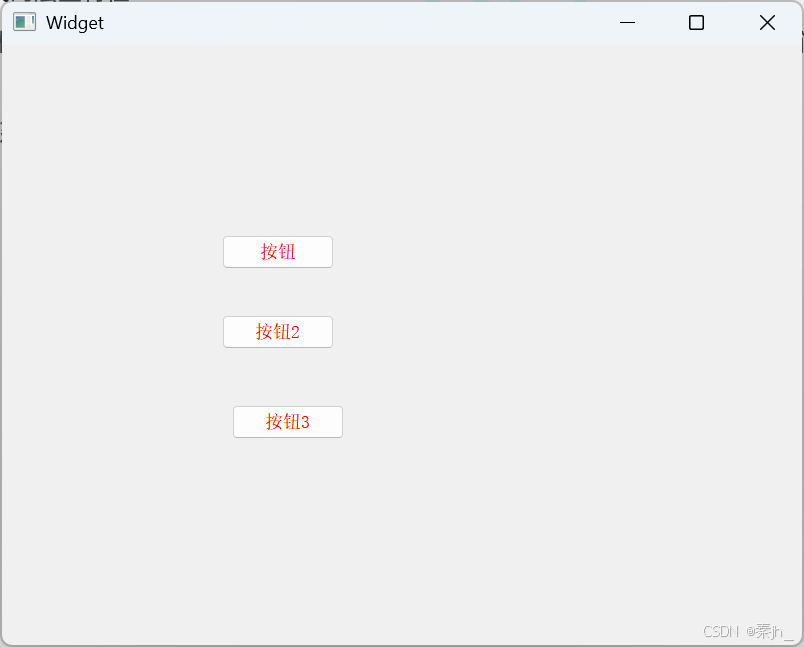

运⾏程序,可以看到此时三个按钮的颜⾊都设置为红⾊了.

这里有两个问题：

如果设置了全局样式，然后在某个控件里又设置了其他的样式，会咋样？
如果设置了全局样式，在某个控件里设置的样式和全局样式冲突了，又会咋样？

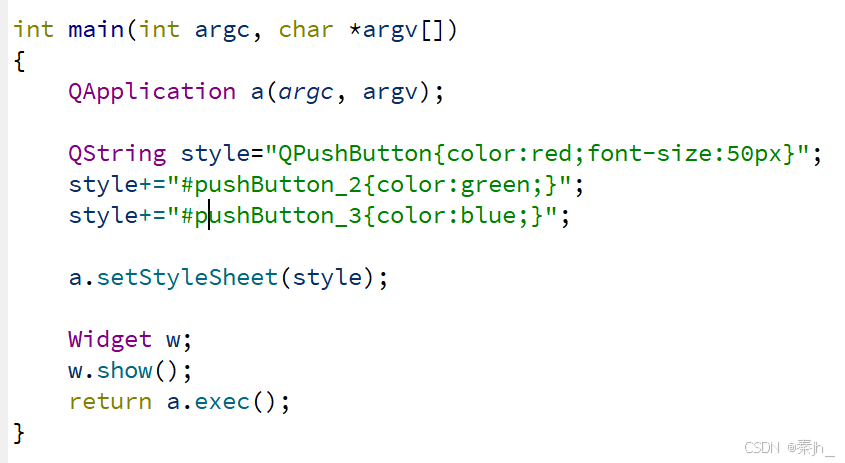

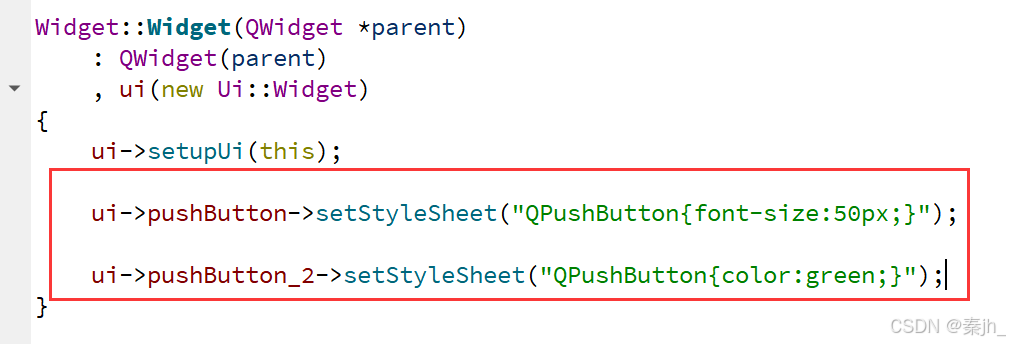

继续使用上一个例子的代码，修改widget.cpp

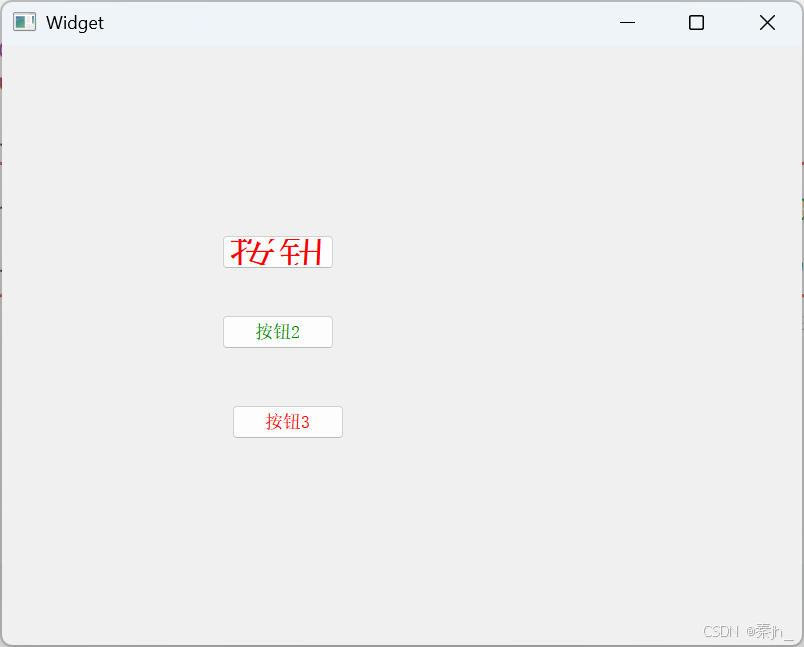

运行结果：

第⼀个按钮,同时具备了颜⾊和字体⼤⼩样式。说明针对第⼀个按钮,两种设置⽅式设置的样式,叠加起来了

形如上述这种属性叠加的效果,我们称为"层叠性".

第二个按钮变成了绿色，在CSS中也存在类似的优先级规则.通常来说都是"局部"优先级⾼于"全局"优先级. 相当于全局样式先"奠定基调",再通过指定控件样式来"特事特办"

从⽂件加载样式表

上述代码都是把样式通过硬编码的⽅式设置的.这样使QSS代码和C++代码耦合在⼀起了,并不⽅便代码的维护

因此更好的做法是把样式放到单独的⽂件中,然后通过读取⽂件的⽅式来加载样式

代码⽰例:从⽂件加载全局样式

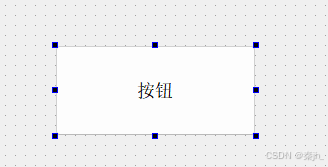

在界⾯上创建⼀个按钮

创建 resource.qrc ⽂件,并设定前缀为 /

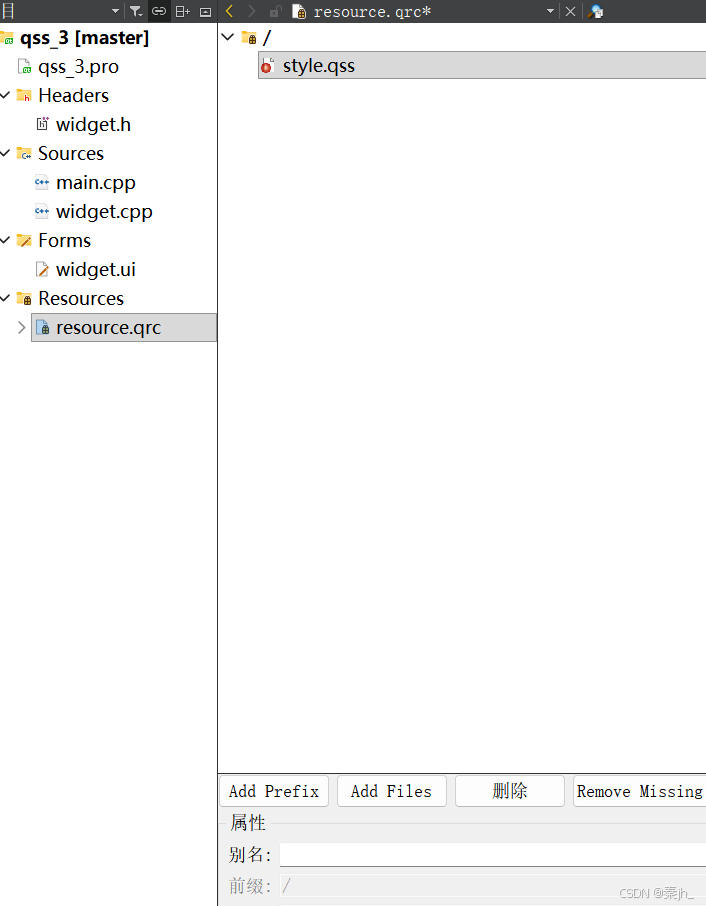

创建 style.qss ⽂件,并添加到 resource.qrc 中.

style.qss 是需要程序运⾏时加载的.为了规避绝对路径的问题,仍然使⽤ qrc的方式组织.(即把资源⽂件内容打包到cpp代码中).

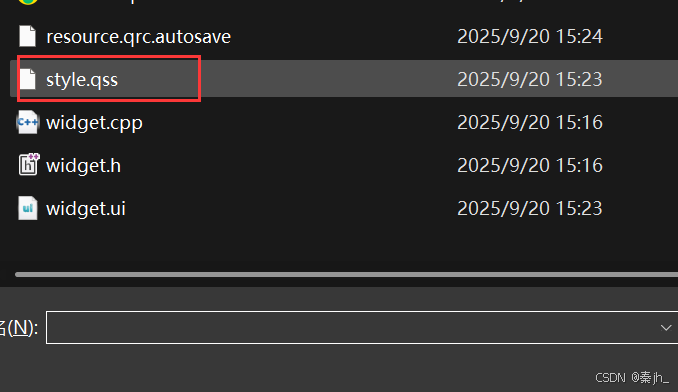

QtCreator没有提供创建 qrc 的⽅式来组 qss ⽂件的选项.咱们直接右键->新建⽂件->⼿动设置⽂件扩展名为qss即可.

使⽤QtCreator打开 style.qss ,编写内容

修改main.cpp

运⾏程序,可以看到样式已经⽣效了

使⽤QtDesigner编辑样式

QSS也可以通过QtDesigner直接编辑,从⽽起到实时预览的效果.同时也能避免C++和QSS代码的耦合.

代码⽰例:使⽤QtDesigner编辑样式

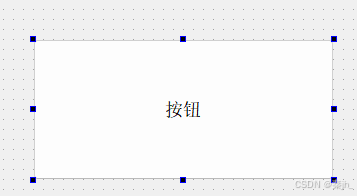

在界⾯上创建⼀个按钮

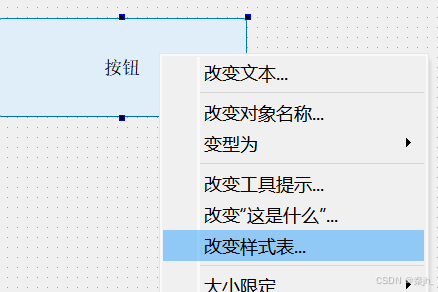

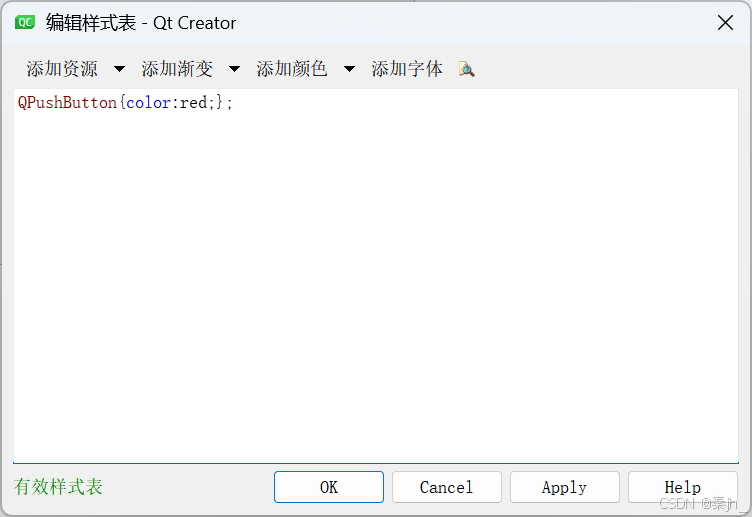

右键按钮,选择"改变样式表"

在弹出的样式表编辑器中,可以直接填写样式.填写完毕,点击OK即可

此时QtDesigner的预览界⾯就会实时显⽰出样式的变化

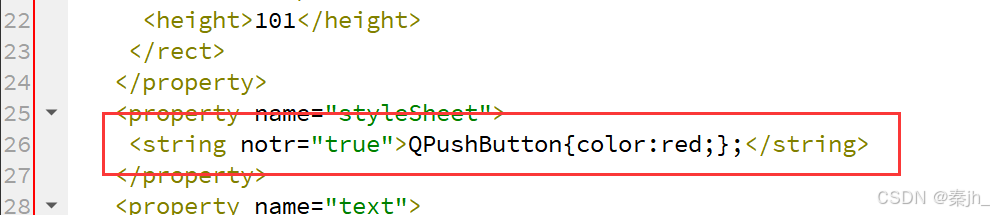

这种⽅式设置样式,样式内容会被以xml格式记录到ui⽂件中

当我们发现⼀个控件的样式不符合预期的时候,要记得排查这四个地⽅:

全局样式

指定控件样式

qss⽂件中的样式

ui⽂件中的样式

选择器

选择器概况

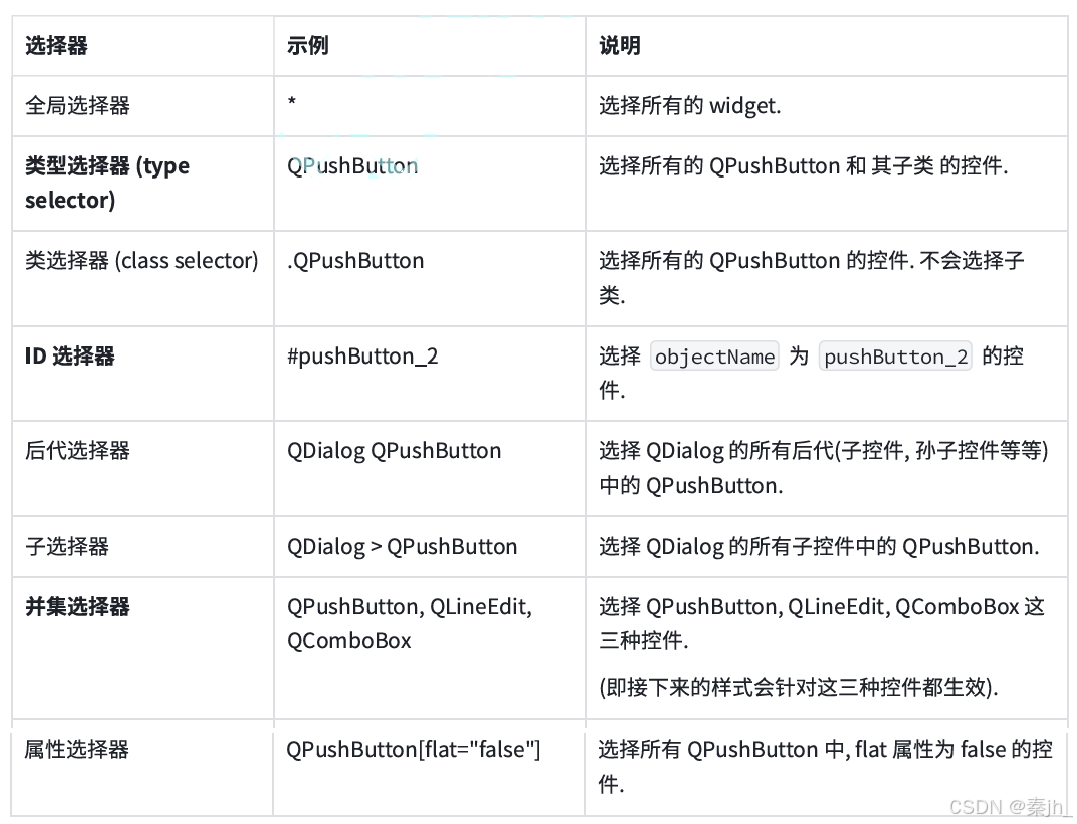

QSS的选择器⽀持以下⼏种:

总体来说,QSS选择器的规则和CSS选择器基本⼀致

只熟悉最常⽤的⼏个即可(上述加粗的)

代码⽰例:使⽤类型选择器选中⼦类控件

代码：

运行结果：

当某个控件⾝上,通过类型选择器和ID选择器设置了冲突的样式时,ID选择器样式优先级更⾼

实践中我们可以简单的认为,选择器描述的范围越精准,则优先级越⾼.⼀般来说,ID选择器优先级是最⾼的

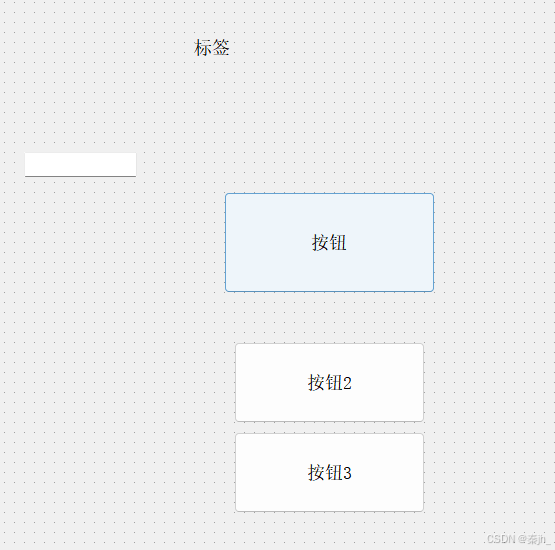

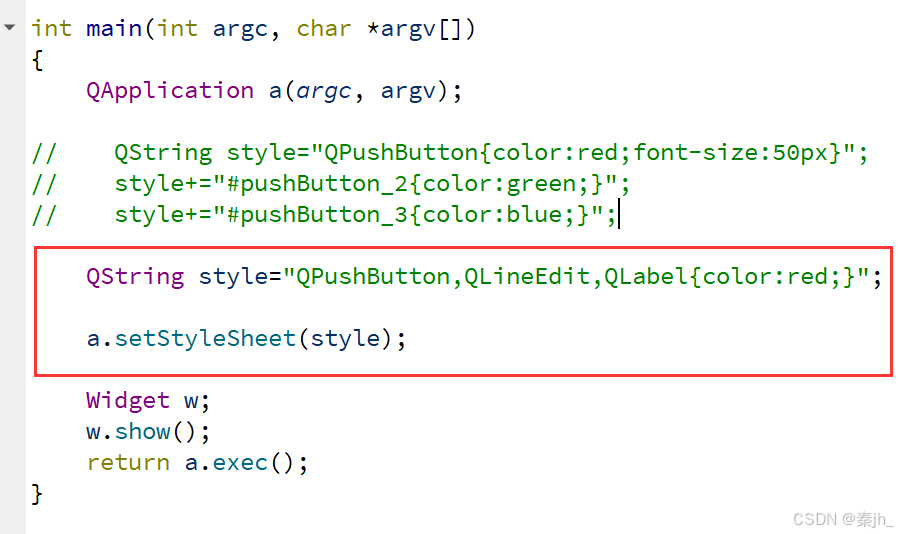

代码⽰例:使⽤并集选择器

编写main.cpp,设置全局样式

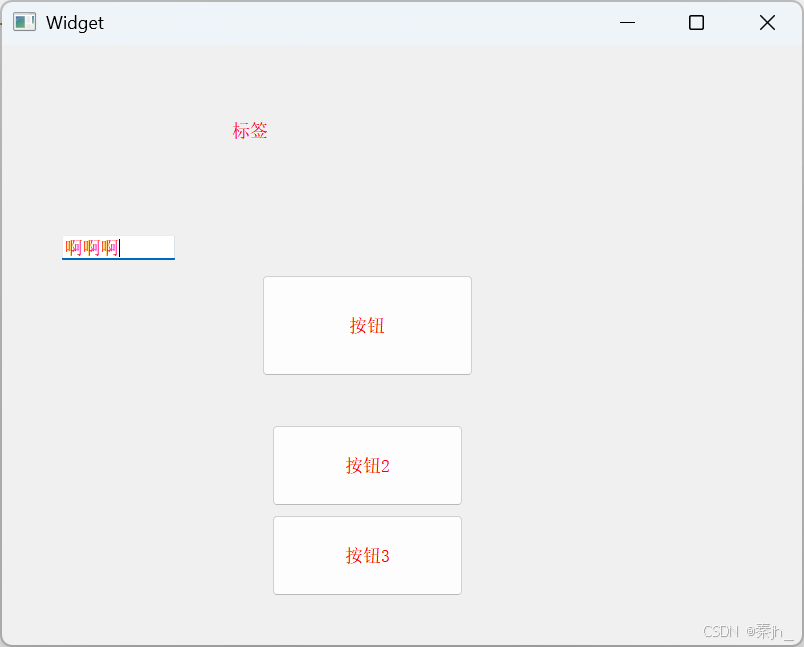

运行结果：

并集选择器是⼀种很好的代码复⽤的⽅式.很多时候我们希望界⾯上的多个元素⻛格是统⼀的,就可以使⽤并集选择器,把样式属性同时指定给多种控件

⼦控件选择器(Sub-Controls)

有些控件内部包含了多个"⼦控件".⽐如QComboBox的下拉后的⾯板,⽐如QSpinBox的上下按钮等

可以通过⼦控件选择器 :: ,针对上述⼦控件进⾏样式设置

代码⽰例:设置下拉框的下拉按钮样式

在界⾯上创建⼀个下拉框,并创建⼏个选项

创建 resource.qrc ,并导⼊图⽚

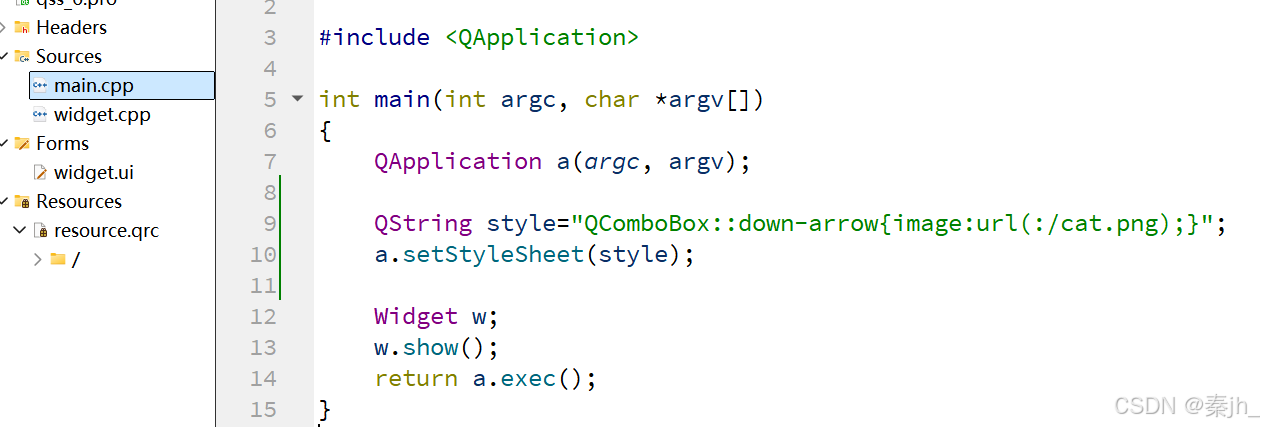

修改main.cpp

使⽤⼦控件选择器 QComboBox::down-arrow 选中了QComboBox 的下拉按钮
再通过 image 属性设置图⽚.

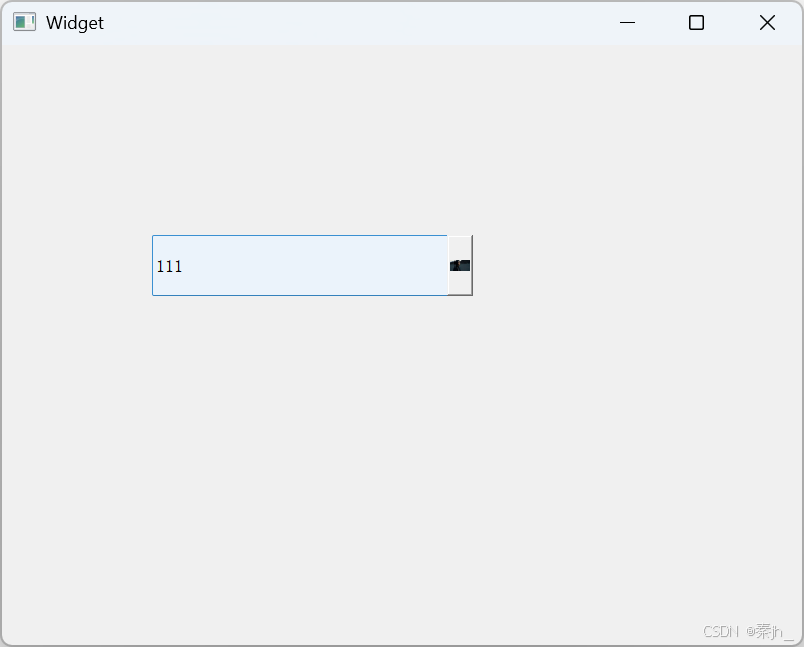

执⾏程序,观察效果

伪类选择器(Pseudo-States)

伪类选择器,是根据控件所处的某个状态被选择的.例如按钮被按下,输⼊框获取到焦点,⿏标移动到某个控件上等

当状态具备时,控件被选中,样式⽣效.
当状态不具备时,控件不被选中,样式失效

使⽤ : 的⽅式定义伪类选择器.

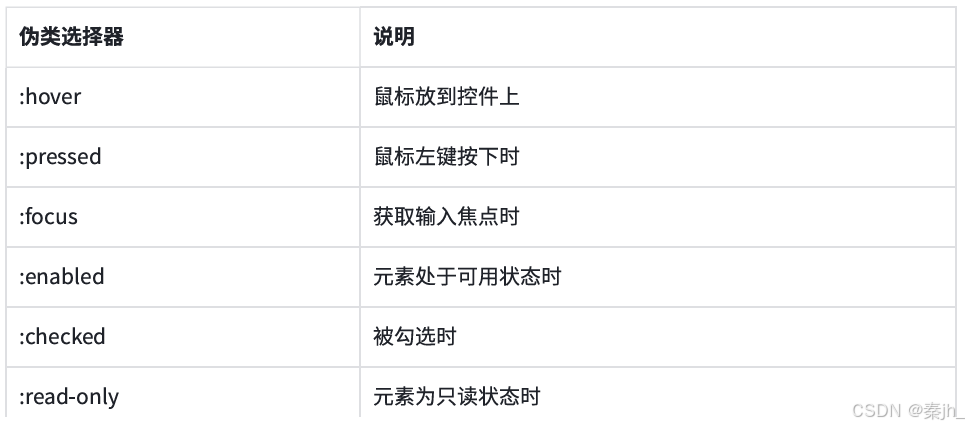

常⽤的伪类选择器

这些状态可以使⽤ ! 来取反.⽐如 :!hover 就是⿏标离开控件时, :!pressed 就是⿏标松开时, 等等.

代码⽰例:设置按钮的伪类样式.

在界⾯上创建⼀个按钮

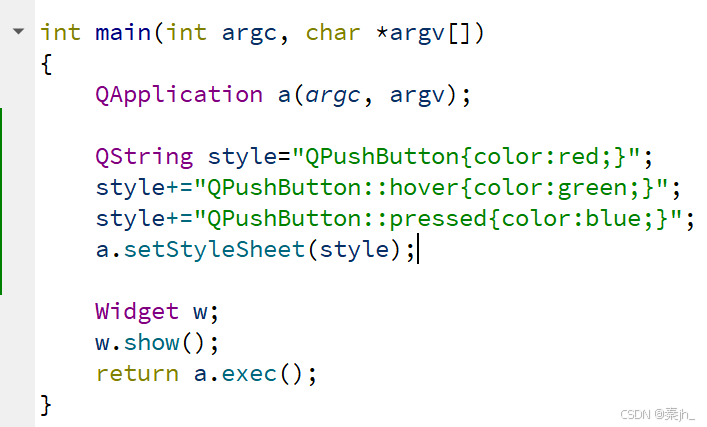

编写main.cpp,创建全局样式

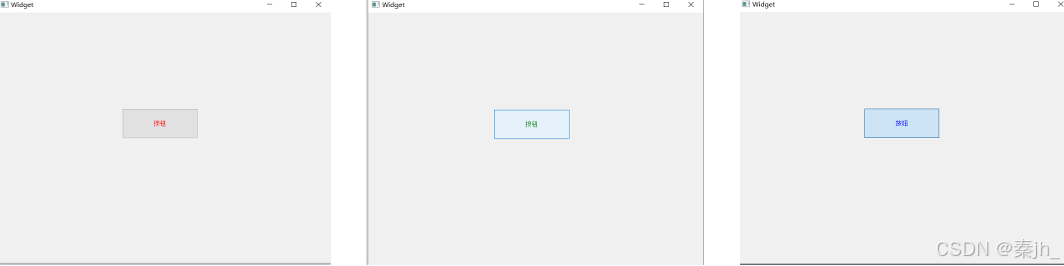

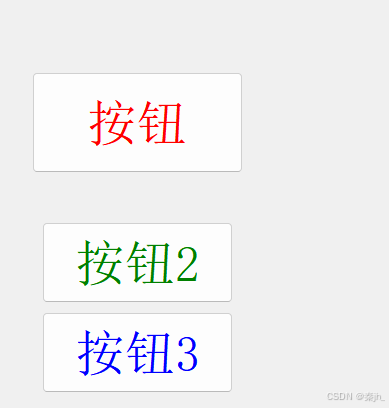

运⾏程序,可以看到,默认情况下按钮⽂字是红⾊,⿏标移动上去是绿⾊,⿏标按下按钮是蓝⾊

样式属性

QSS中的样式属性⾮常多,不需要都记住.核⼼原则还是⽤到了就去查. ⼤部分的属性和CSS是⾮常相似的.

⽂档的 Qt Style Sheets Reference 章节详细介绍了哪些控件可以设置属性,每个控件都能设置哪些属性等.

在翻阅⽂档的时候涉及到⼀个关键术语"盒模型"(BoxModel).这⾥我们需要介绍⼀下

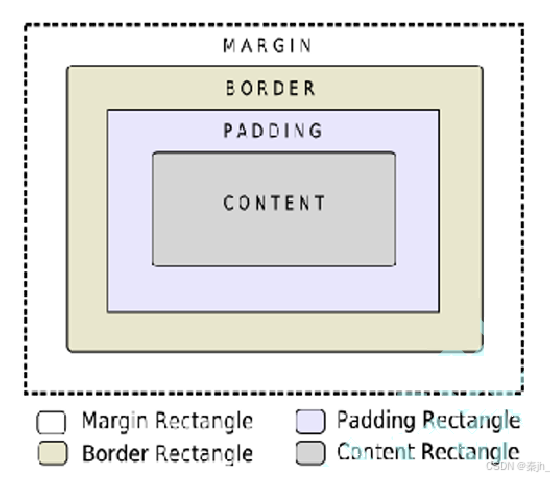

盒模型(BoxModel)

⼀个遵守盒模型的控件,由上述⼏个部分构成

Content矩形区域:存放控件内容.⽐如包含的⽂本/图标等.
Border矩形区域:控件的边框.
Padding矩形区域:内边距.边框和内容之间的距离.
Margin矩形区域:外边距.边框到控件 geometry 返回的矩形边界的距离

默认情况下,外边距,内边距,边框宽度都是0.

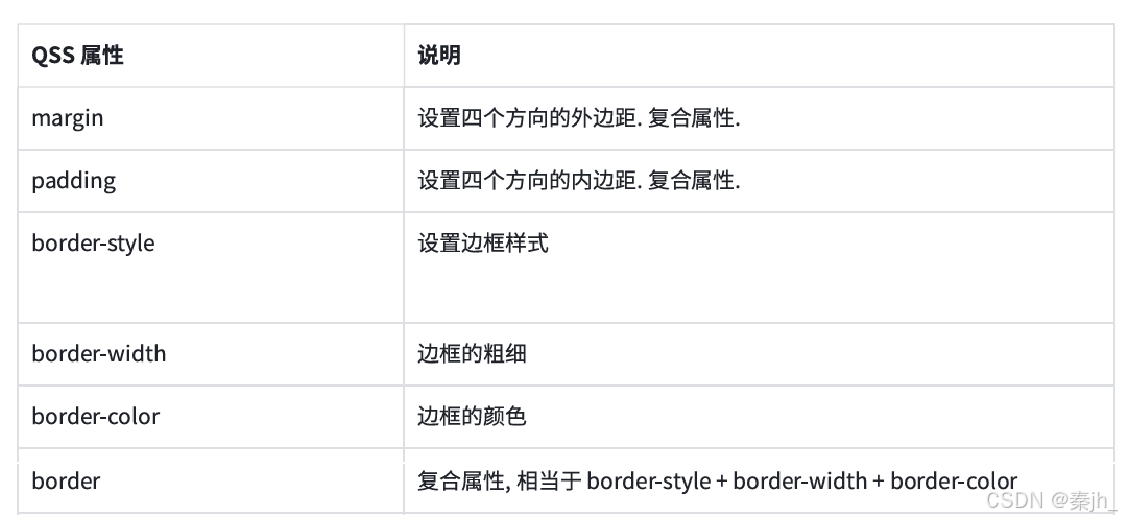

可以通过⼀些QSS属性来设置上述的边距和边框的样式.

代码⽰例:设置边框和内边距

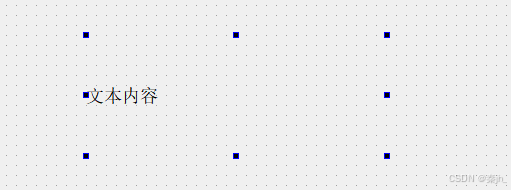

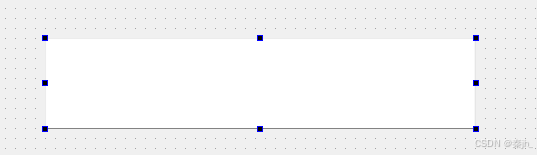

在界⾯上创建⼀个label

修改main.cpp,设置全局样式

border:20px dashed green 相当于 border-style: dashed; border-width: 20px ; border-color: green ; 三个属性的简写形式
padding-left:50px; 是给左侧设置内边距.

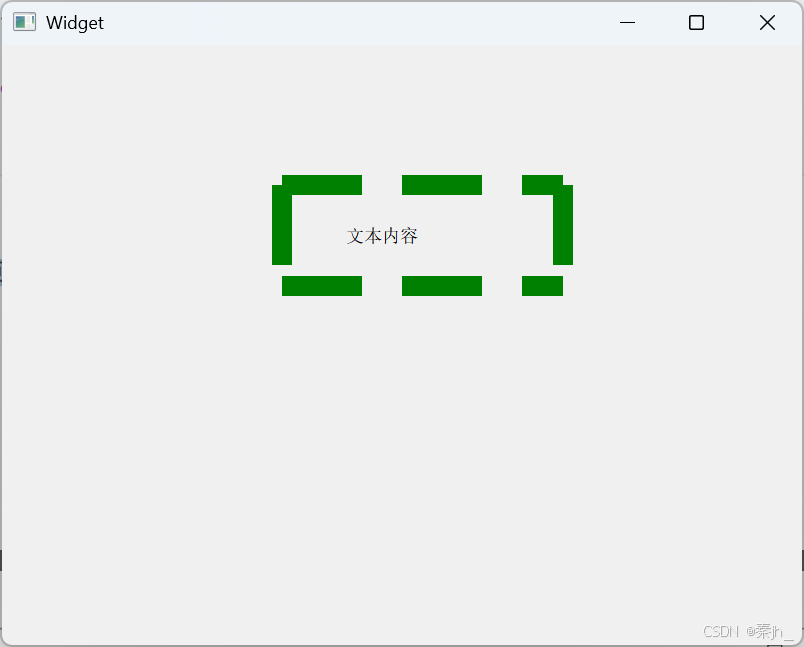

运⾏程序,可以看到样式发⽣了变化

代码⽰例:设置外边距

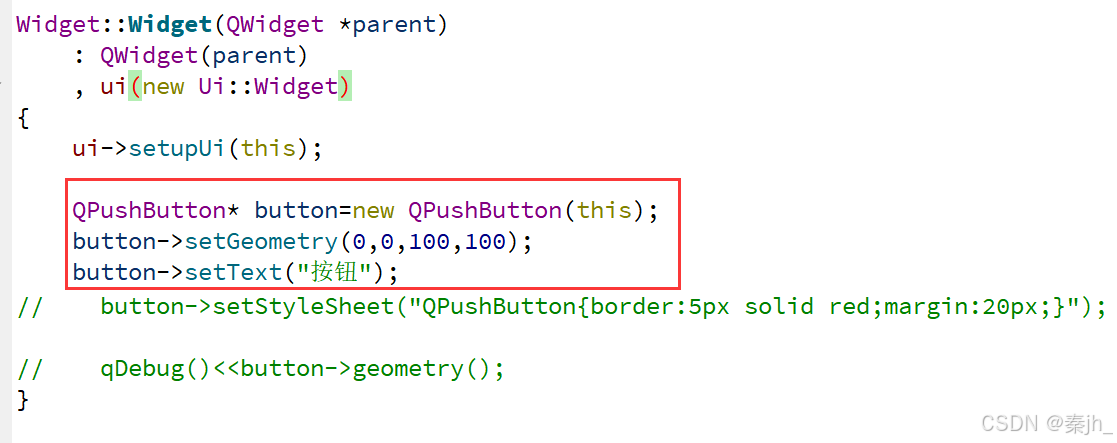

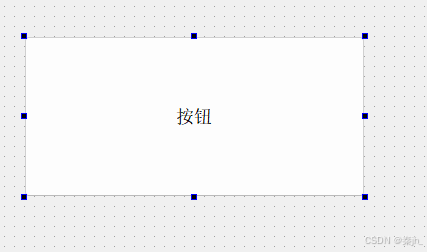

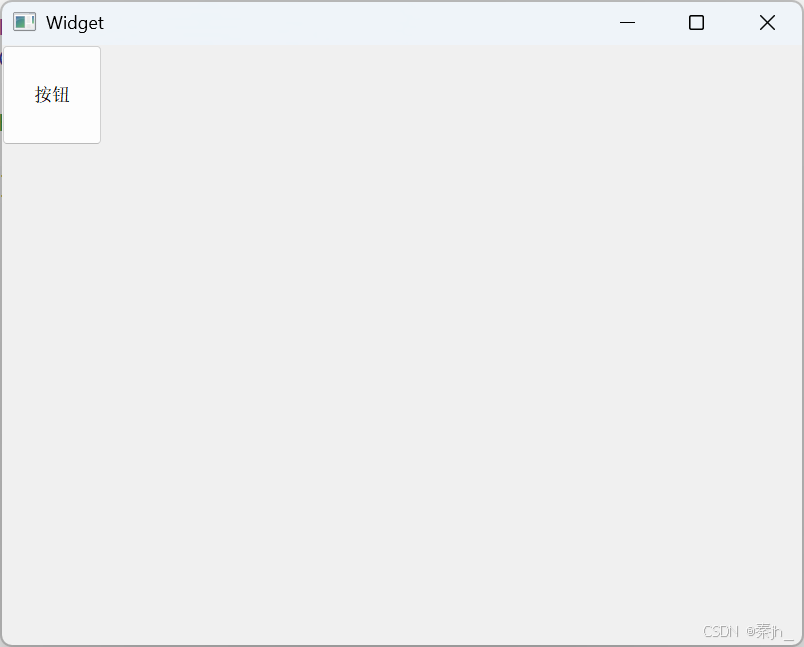

创建一个按钮

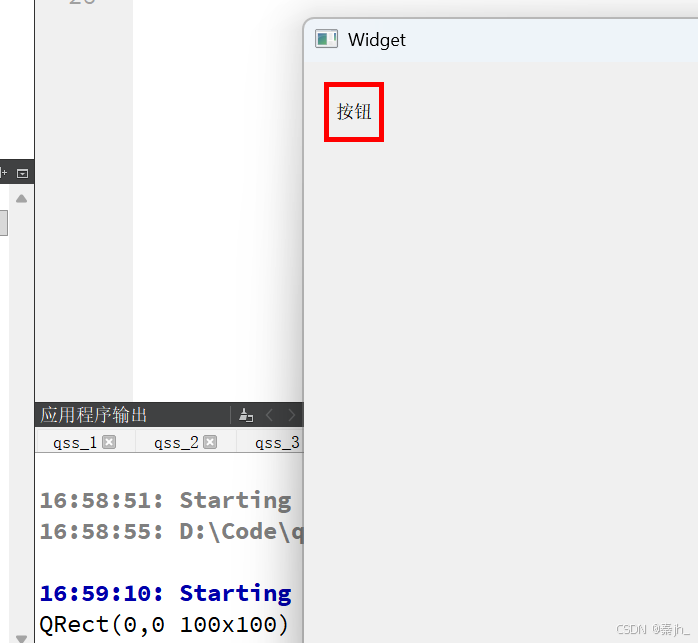

效果如下图：

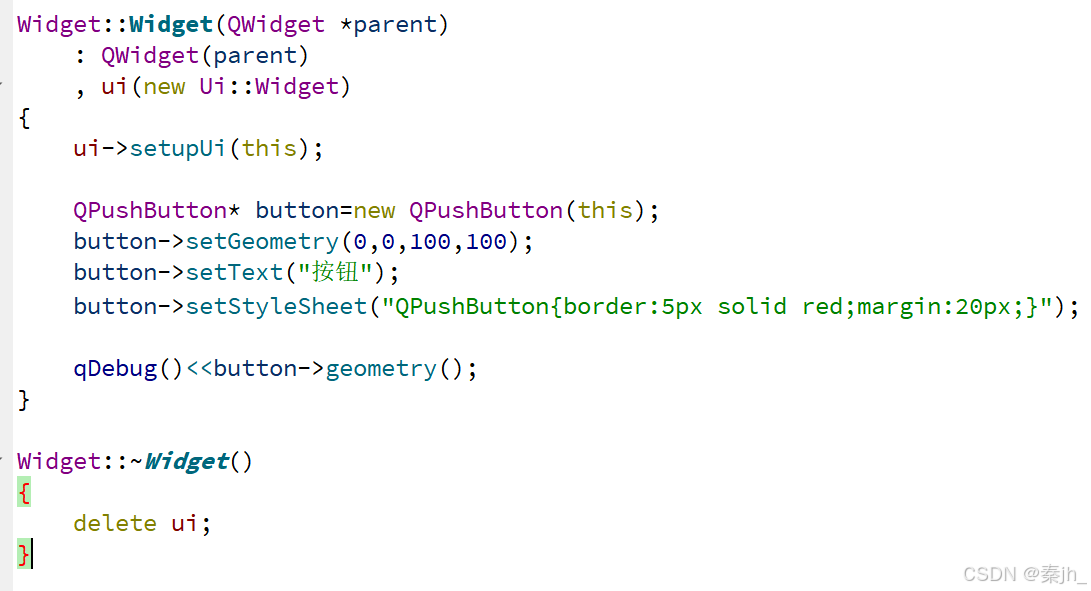

设置样式.

运⾏程序,可以看到,当前按钮的边框被外边距挤的缩⼩了.但是获取到的按钮的Geometry是不变的

控件样式⽰例

按钮

代码⽰例:⾃定义按钮

右键->改变样式表,使⽤QtDesigner设置样式

形如 #dadbde 是计算机中通过⼗六进制表⽰颜⾊的⽅式.

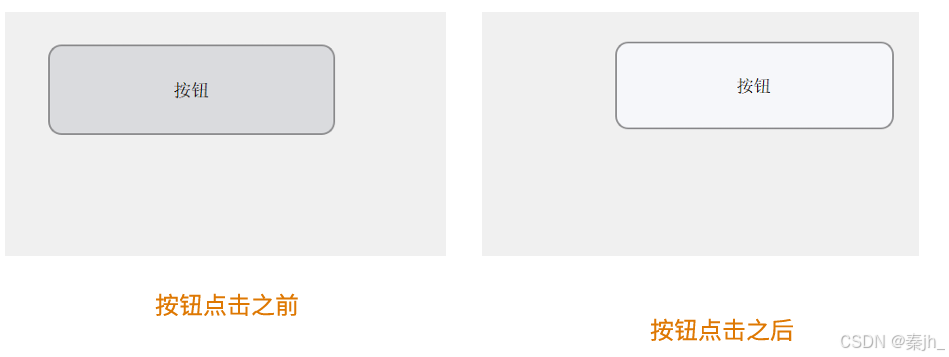

执⾏程序,可以看到效果

属性⼩结

复选框

代码⽰例:⾃定义复选框

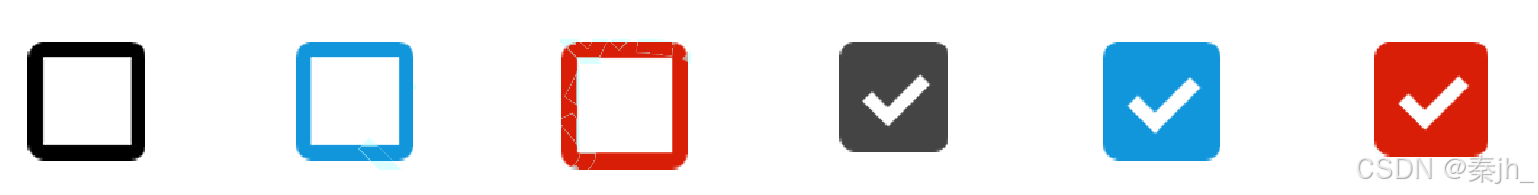

创建⼀个 resource.qrc ⽂件,并导⼊以下图⽚

使⽤⿊⾊作为默认形态. 使⽤蓝⾊作为hover形态. 使⽤红⾊作为pressed形态.

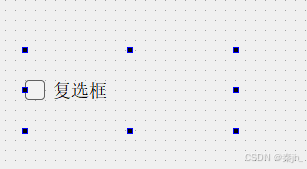

创建⼀个复选框

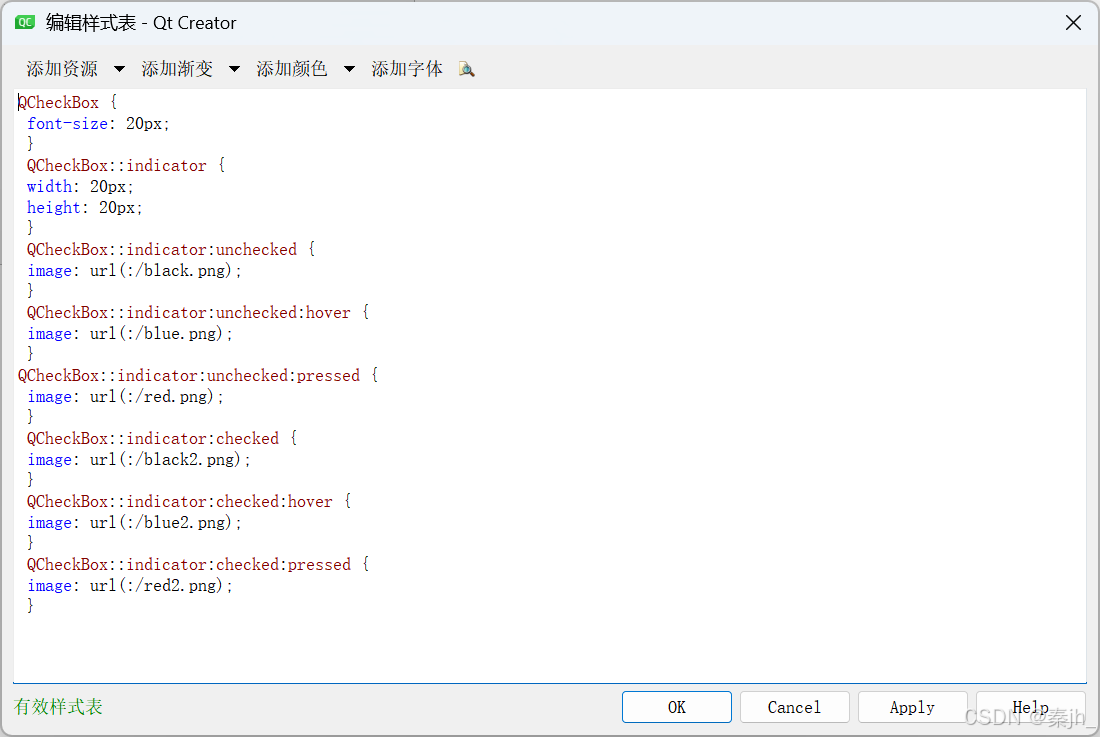

编辑复选框的样式

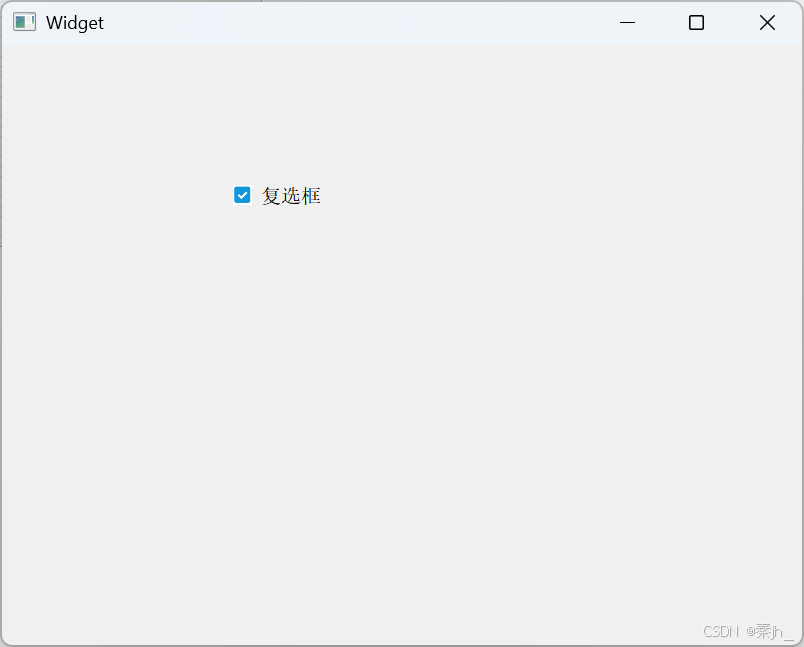

运⾏程序,可以看到此时的复选框就变的丰富起来了

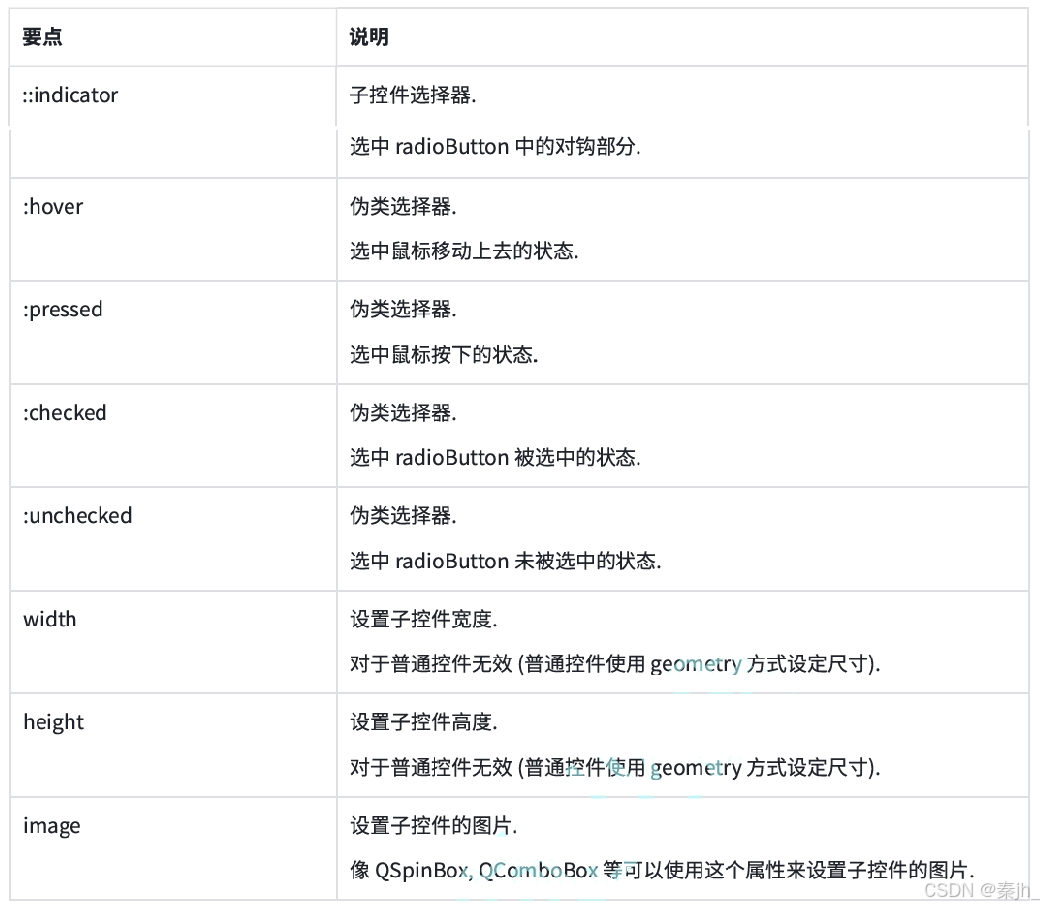

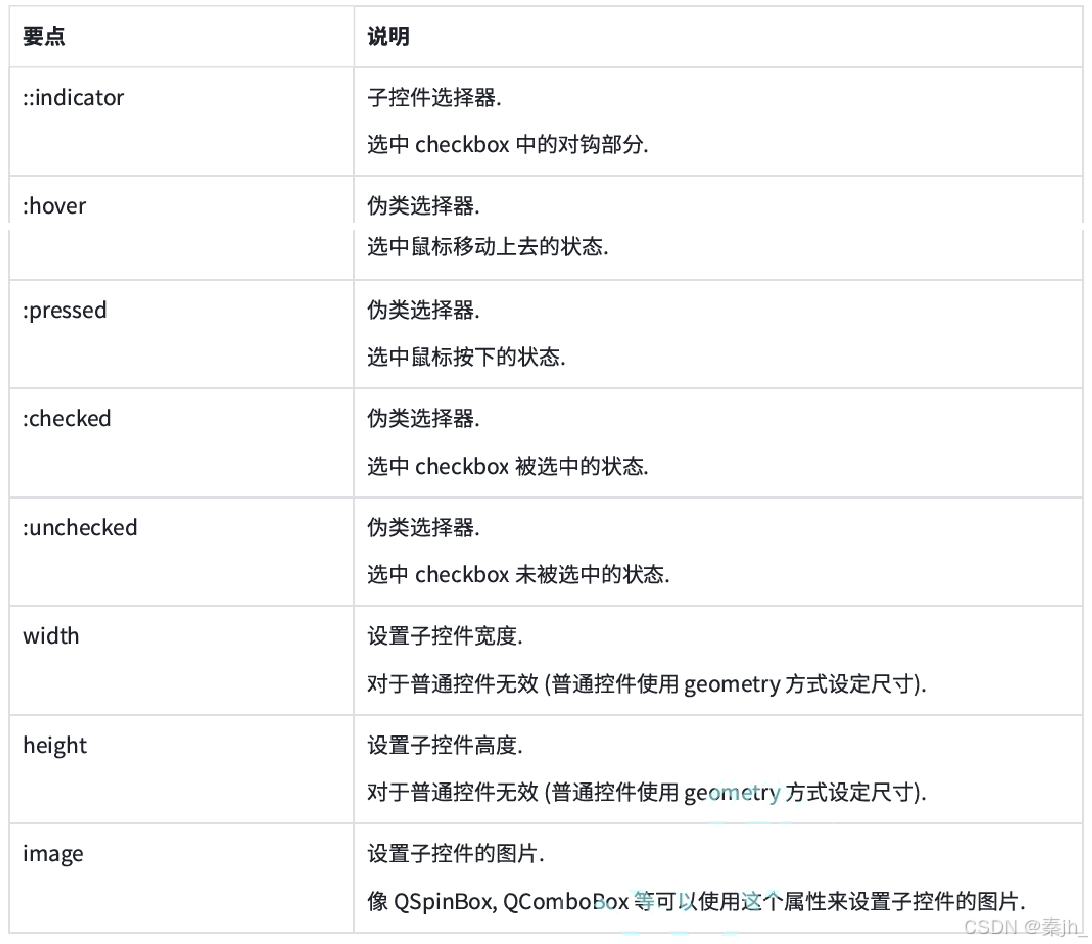

⼩结:

单选框

输⼊框

代码⽰例:⾃定义单⾏编辑框

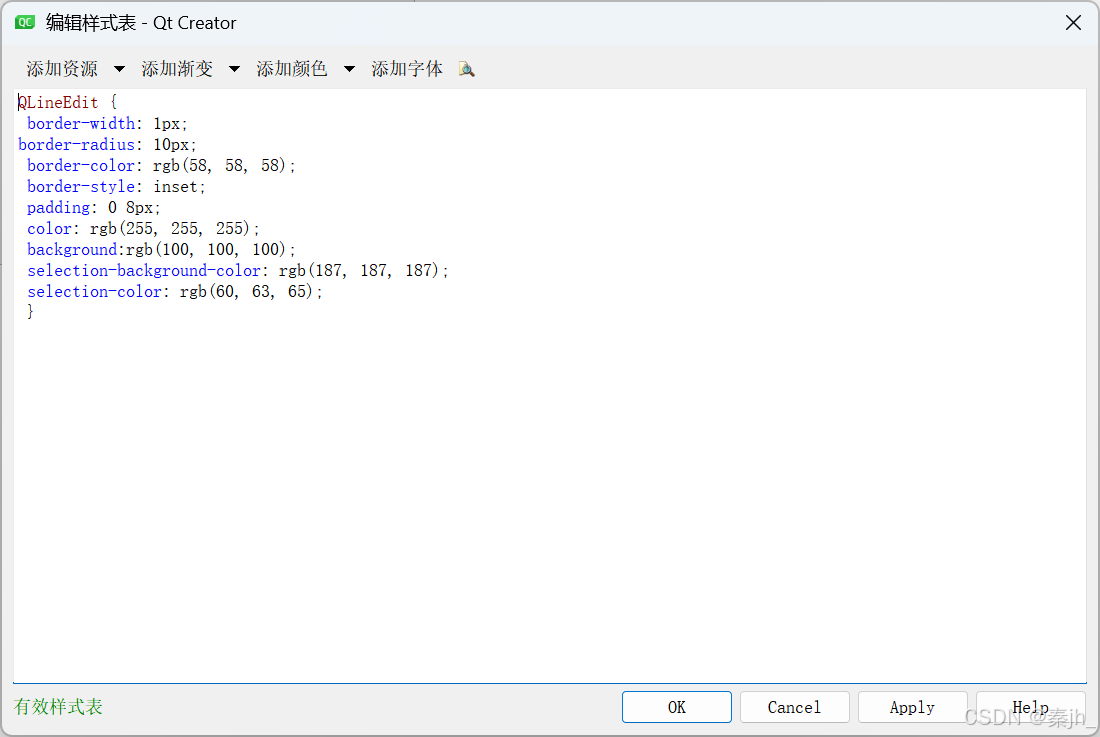

在QtDesigner中编写样式

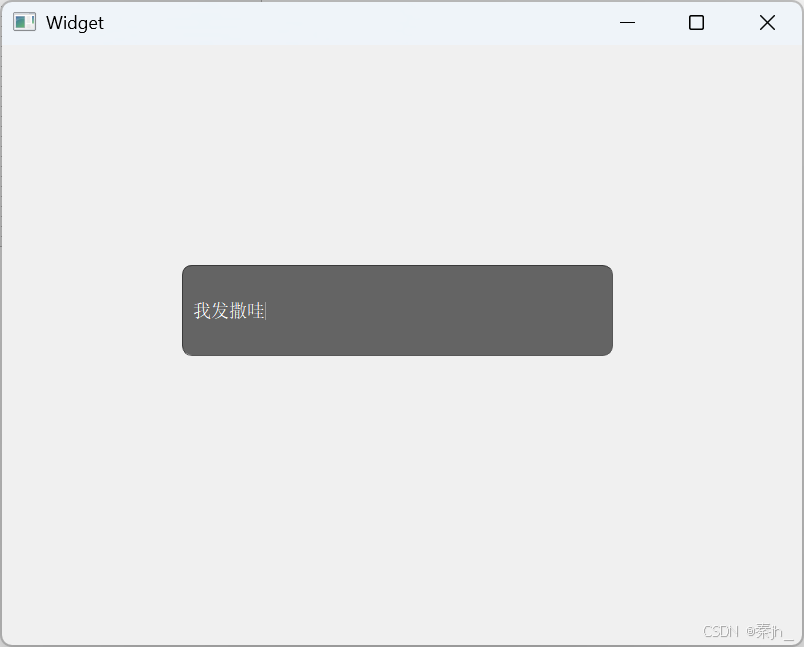

执⾏程序观察效果.

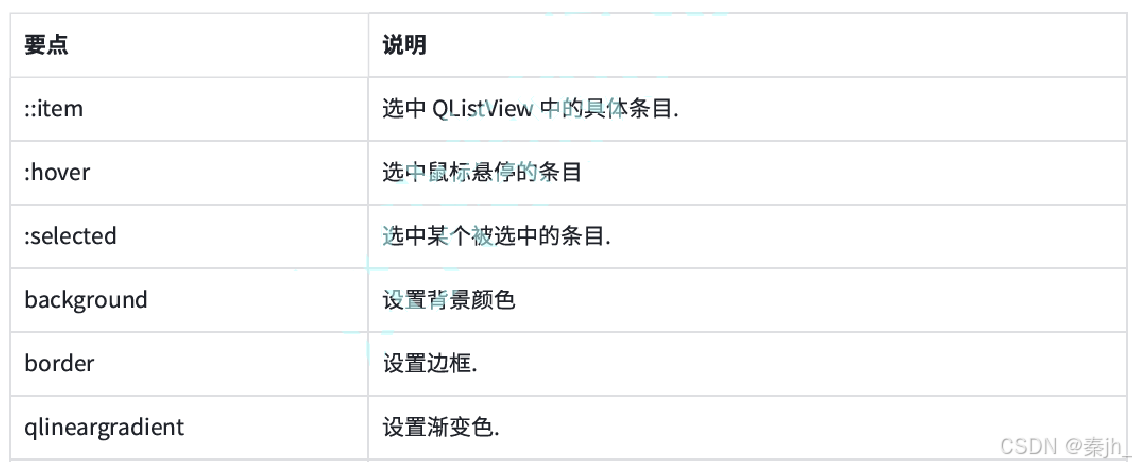

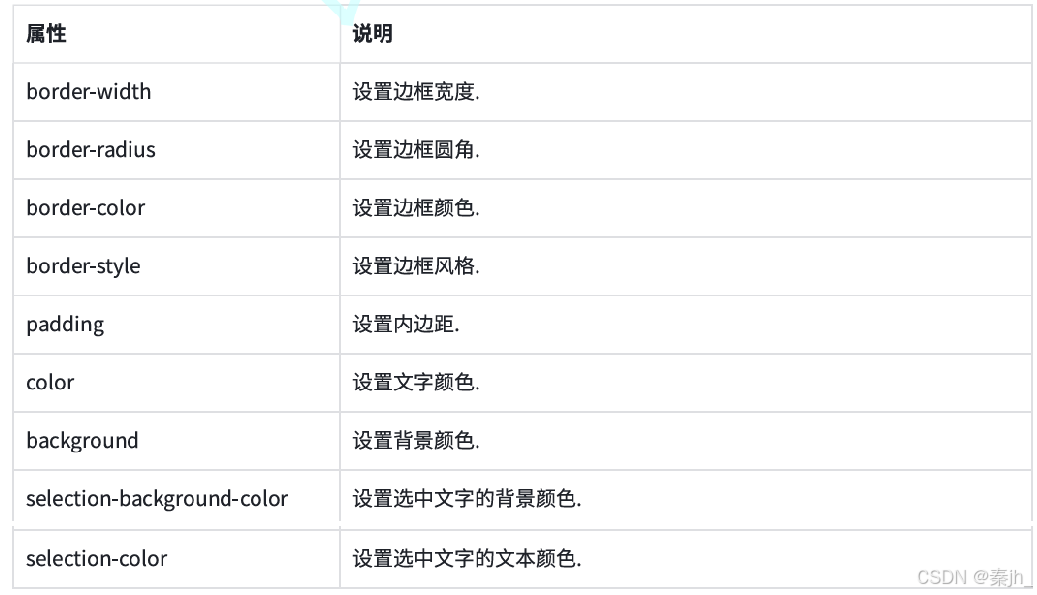

小结

列表

代码⽰例:⾃定义列表框

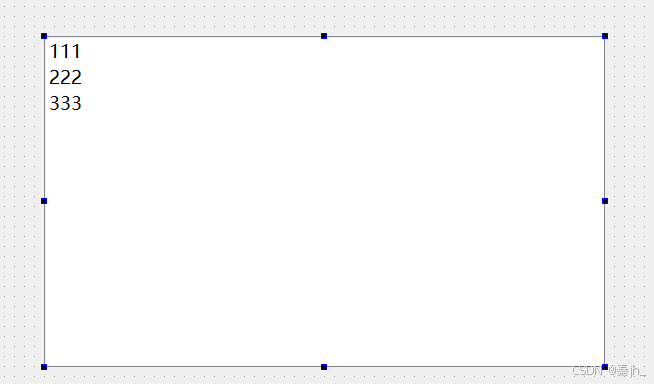

在界⾯上创建⼀个ListView

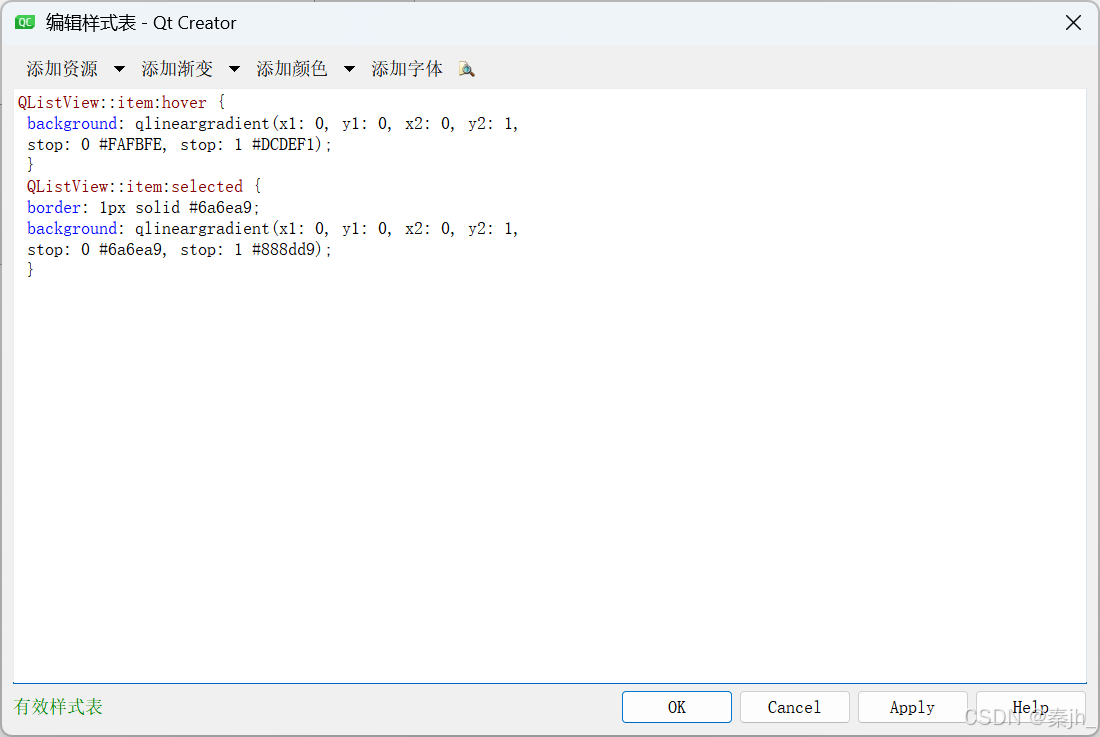

编写代码

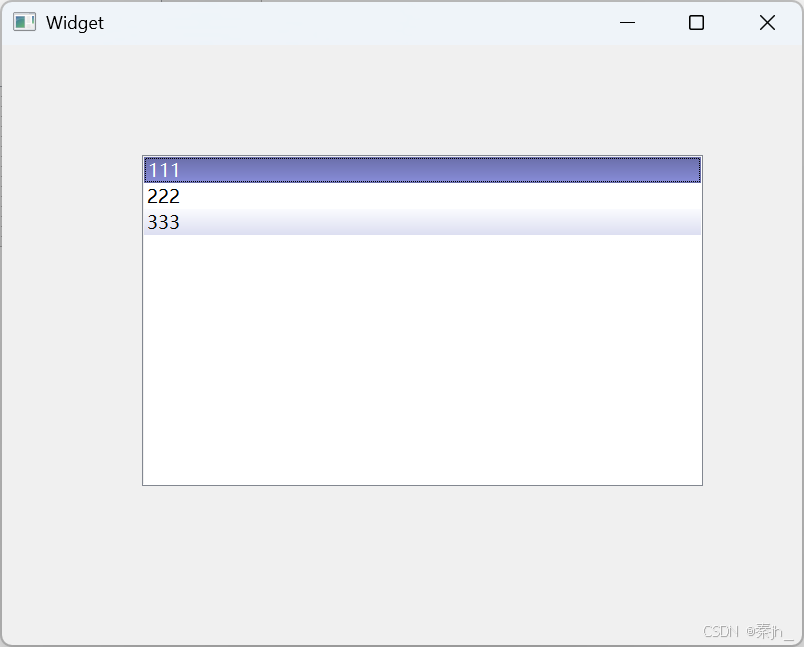

执⾏程序,观察效果

关于 qlineargradient

qlineargradient 有6个参数.

x1, y1: 标注了⼀个起点.

x2, y2: 标注了⼀个终点.

这两个点描述了⼀个"⽅向".

例如:

x1:0,y1:0,x2:0, y2: 1 就是垂直⽅向从上向下进⾏颜⾊渐变.

x1:0,y1:0,x2:1, y2: 0 就是⽔平⽅向从左向右进⾏颜⾊渐变.

x1:0,y1:0,x2:1, y2: 1 就是从左上往右下⽅向进⾏颜⾊渐变

stop0 和stop1描述了两个颜⾊.渐变过程就是从stop0往stop1进⾏渐变的.

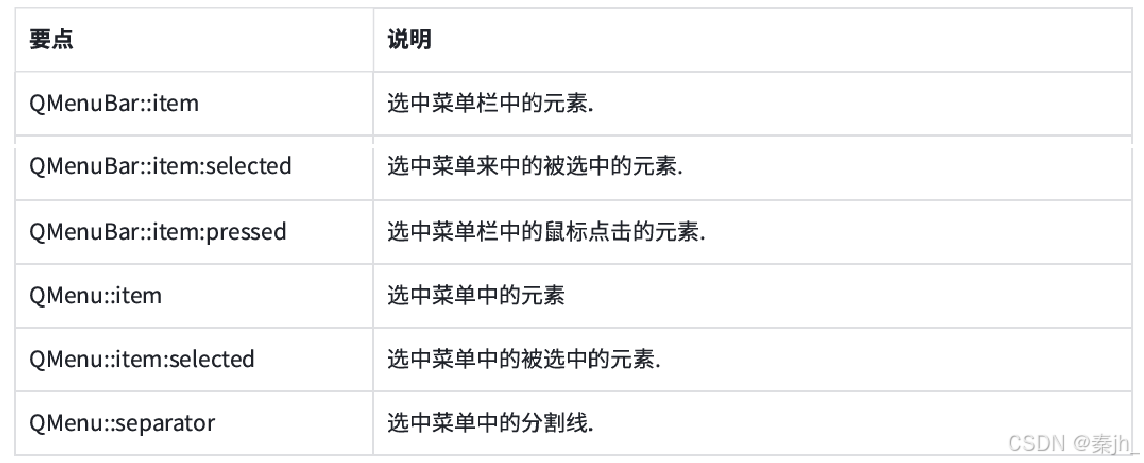

菜单栏

代码⽰例:⾃定义菜单栏

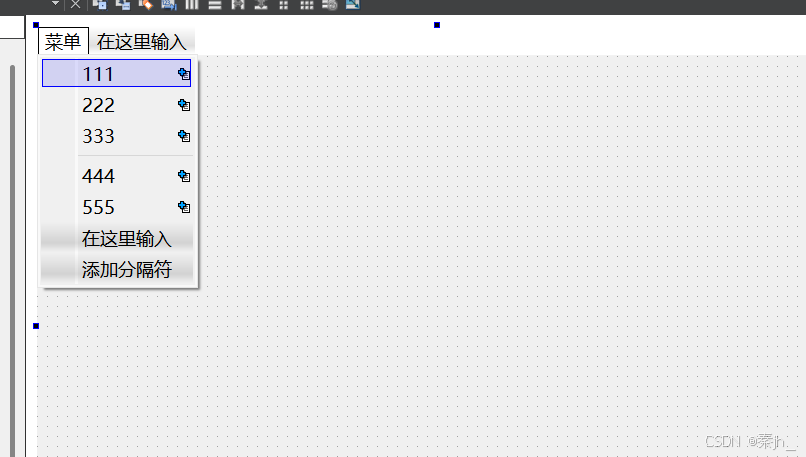

创建菜单栏

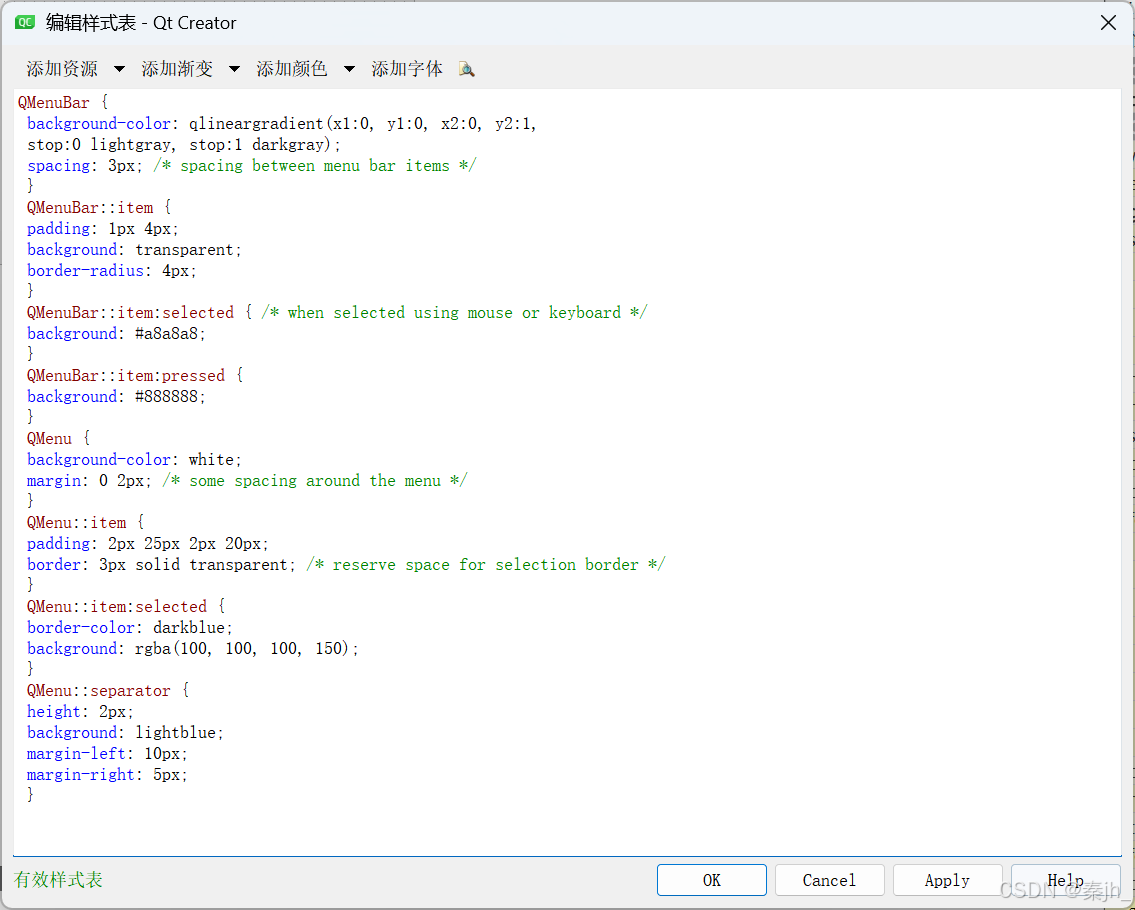

编写样式

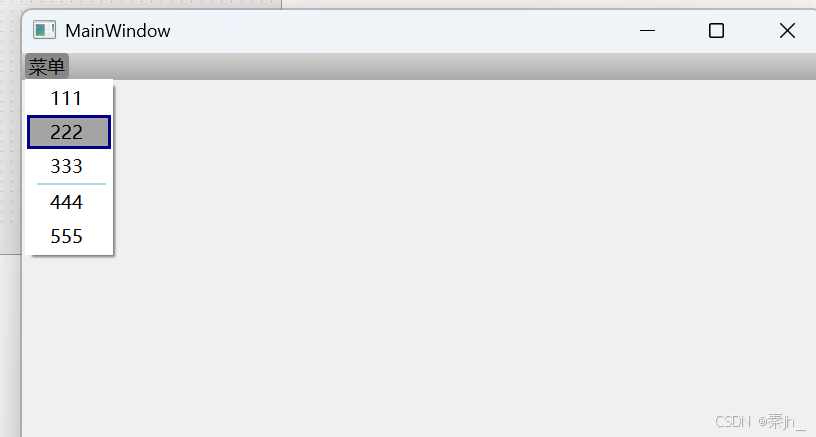

执⾏程序,观察效果

登录界⾯

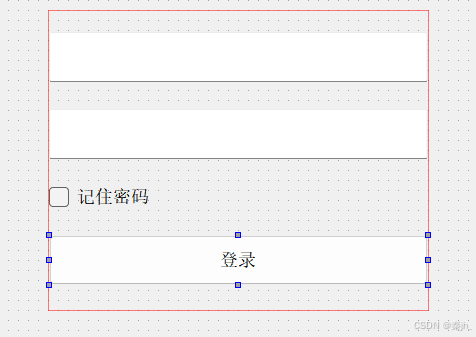

在界⾯上创建元素。使⽤布局管理器,把上述元素包裹⼀下.

使⽤ QVBoxLayout 来管理上述控件.

两个输⼊框和按钮的minimumHeight均设置为50.(元素在布局管理器中⽆法直接设置width和 height, 使⽤minimumWidth和minimumHeight代替,此时垂直⽅向的sizePolicy要设为fixed).

右键 QCheckBox ,选择 Layout Alignment 可以设置checkbox的对⻬⽅式(左对⻬,居中对⻬,右对⻬).

设置背景图⽚

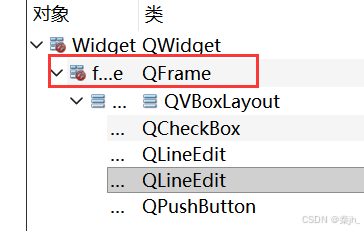

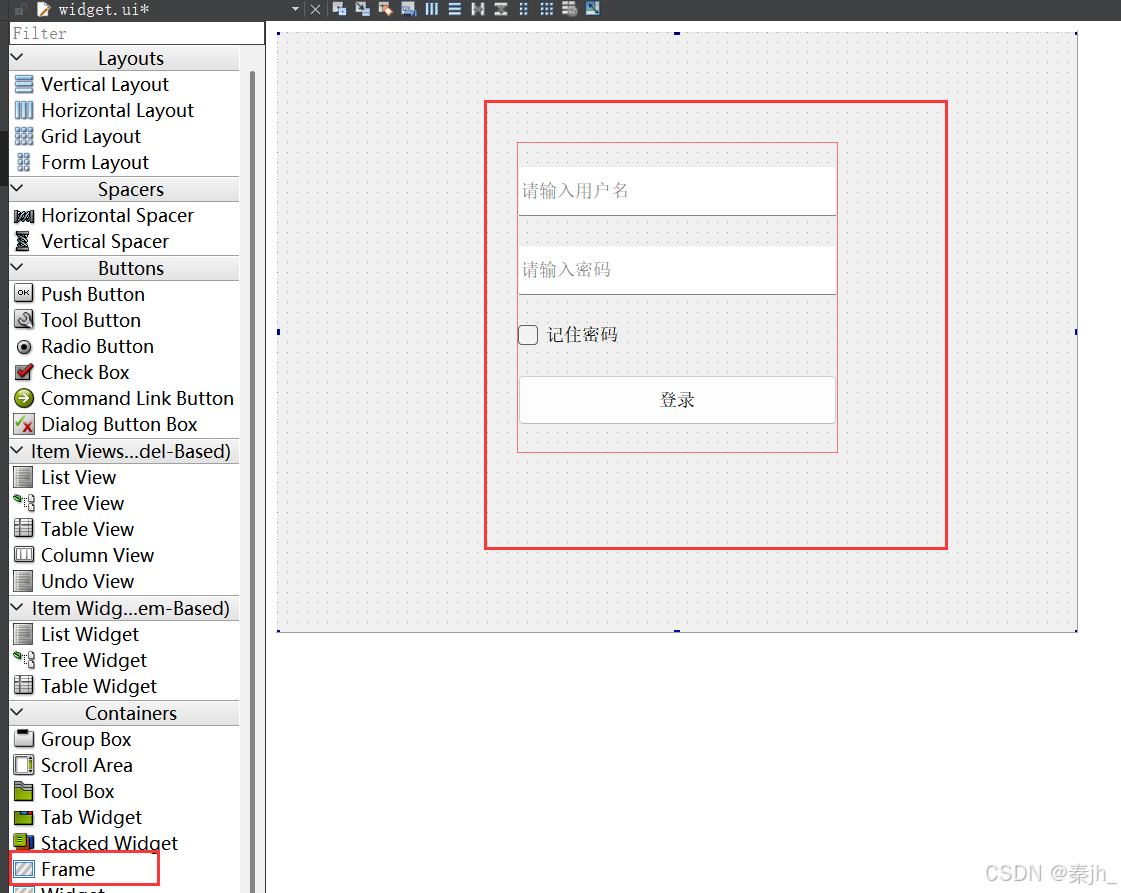

把上述控件添加⼀个⽗元素QFrame,并设置QFrame和窗⼝⼀样⼤

把其他控件都放到QFrame里面，然后把QFrame拖到最大。

顶层窗⼝的QWidget⽆法设置背景图⽚.因此我们需要再套上⼀层QFrame.背景图⽚就设置到QFrame上即可

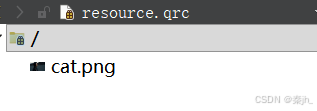

创建resource.qrc, 并导⼊图⽚

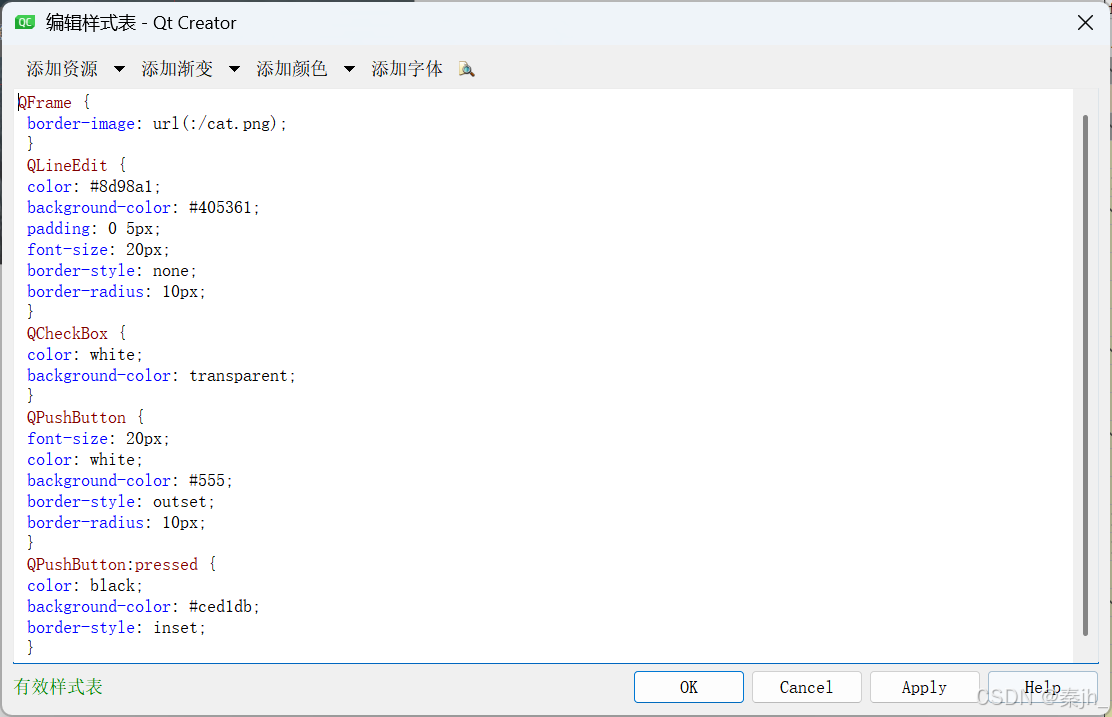

样式代码

使⽤ border-image 设置背景图⽚,⽽不是 background-image .主要是因为 border-image 是可以⾃动缩放的.这⼀点在窗⼝⼤⼩发⽣改变时是⾮常有意义的.

背景⾊使⽤ transparent 表⽰完全透明(应⽤⽗元素的背景)

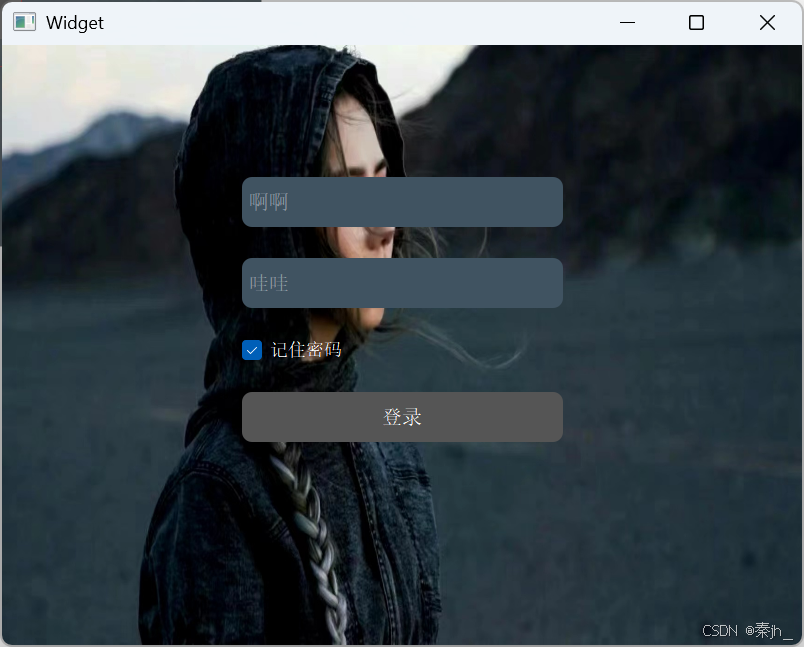

执⾏程序

⼩结

QSS本⾝给Qt提供了更丰富的样式设置的能⼒,但是整体来说QSS的功能是不如CSS的.

在CSS中,整个⽹⻚的样式,都是CSS⼀⼿负责,CSS功能更强⼤,并且也更可控.

相⽐之下,Qt中是以原⽣api为主,来控制控件之间的尺⼨,位置等,QSS只是起到辅助的作⽤.

⽽且Qt中提供的⼀些"组合控件"(像QComboBox,QSpinBox等)内部的结构是不透明的,此时进⾏⼀些样式设置也会存在⼀定的局限性.

绘图

基本概念

虽然Qt已经内置了很多的控件,但是不能保证现有控件就可以应对所有场景.

很多时候我们需要更强的"⾃定制"能⼒.

Qt 提供了画图相关的API,可以允许我们在窗⼝上绘制任意的图形形状,来完成更复杂的界⾯设计

所谓的"控件",本质上也是通过画图的⽅式画上去的.

画图API和控件之间的关系,可以类⽐成机器指令和⾼级语⾔之间的关系.

控件是对画图API的进⼀步封装;画图API是控件的底层实现

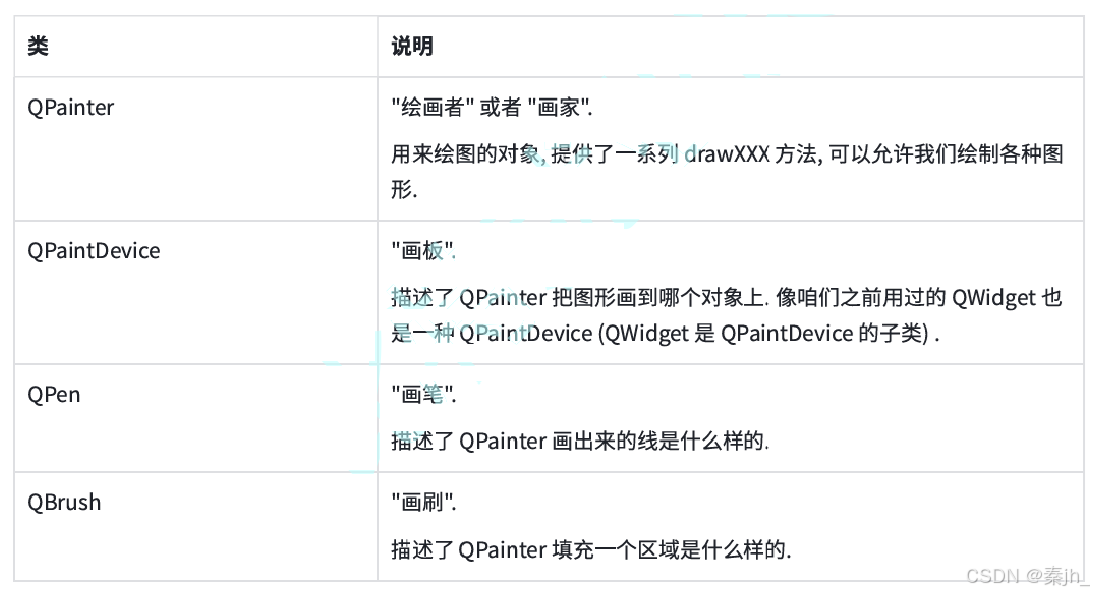

绘图API核⼼类

绘图API的使⽤,⼀般不会在QWidget的构造函数中使⽤,⽽是要放到paintEvent事件中

关于 paintEvent paintEvent 会在以下情况下被触发:

控件⾸次创建.

控件被遮挡,再解除遮挡.

窗⼝最⼩化,再恢复.

控件⼤⼩发⽣变化时.

主动调⽤ repaint() 或者 update() ⽅法.(这两个⽅法都是 QWidget 的⽅法).

......

因此,如果把绘图api放到构造函数中调⽤,那么⼀旦出现上述的情况,界⾯的绘制效果就⽆法确保符合预期了

绘制各种形状

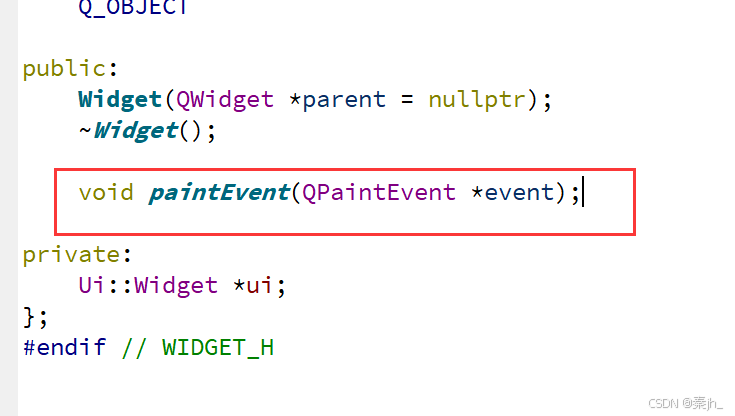

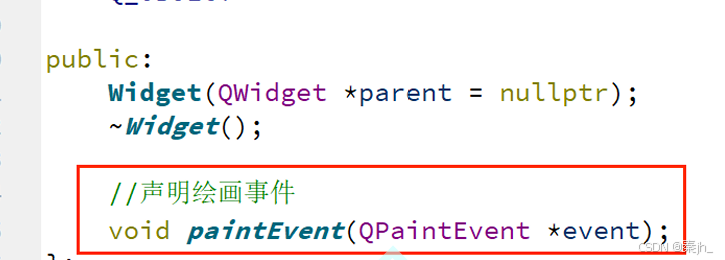

在"widget.h"头⽂件中声明绘图事件；

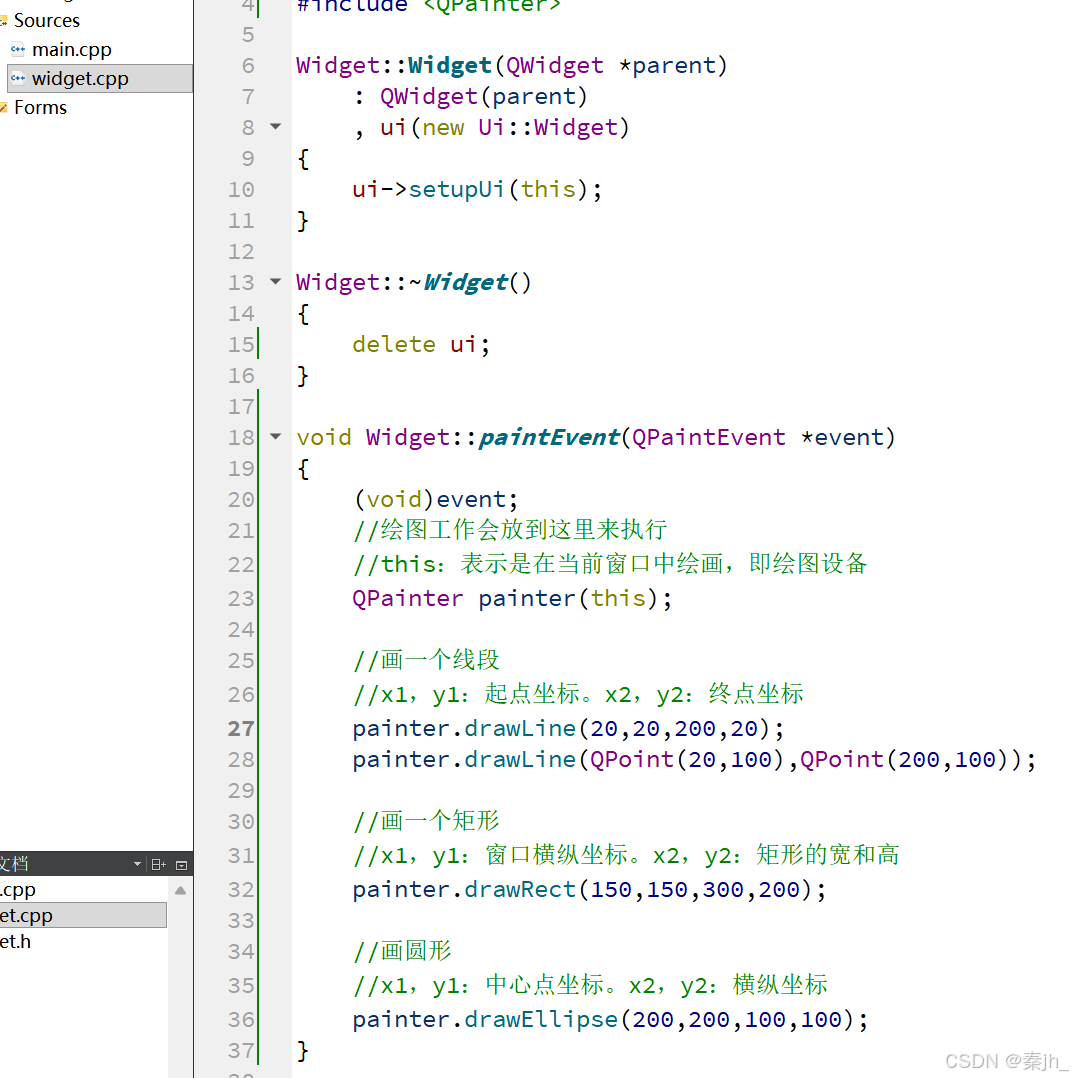

在"widget.cpp"⽂件中重写paintEvent()⽅法；

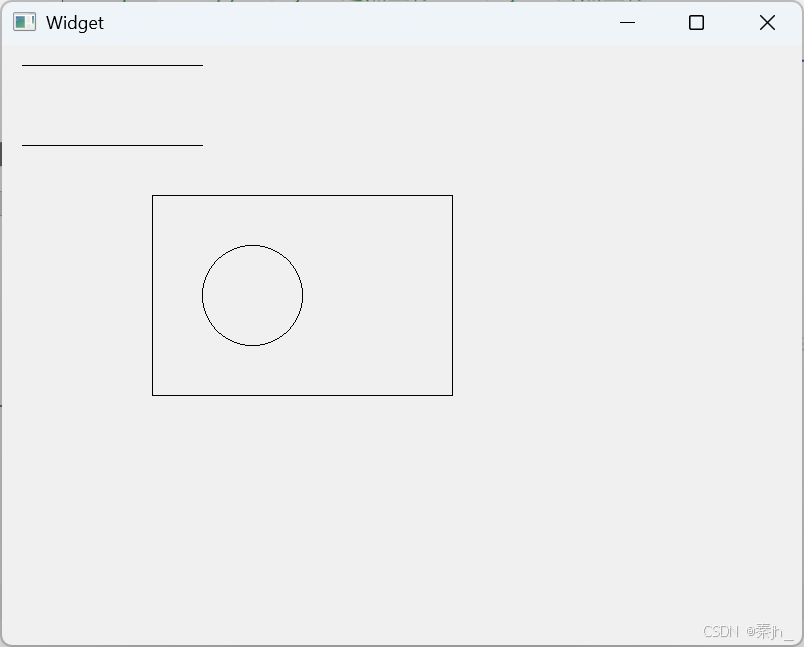

实现效果如下：

绘制⽂本

QPainter类中不仅提供了绘制图形的功能，还可以使⽤QPainter::drawText()函数来绘制⽂字，也可以使⽤QPainter::setFont() 设置字体等信息。

⽰例：

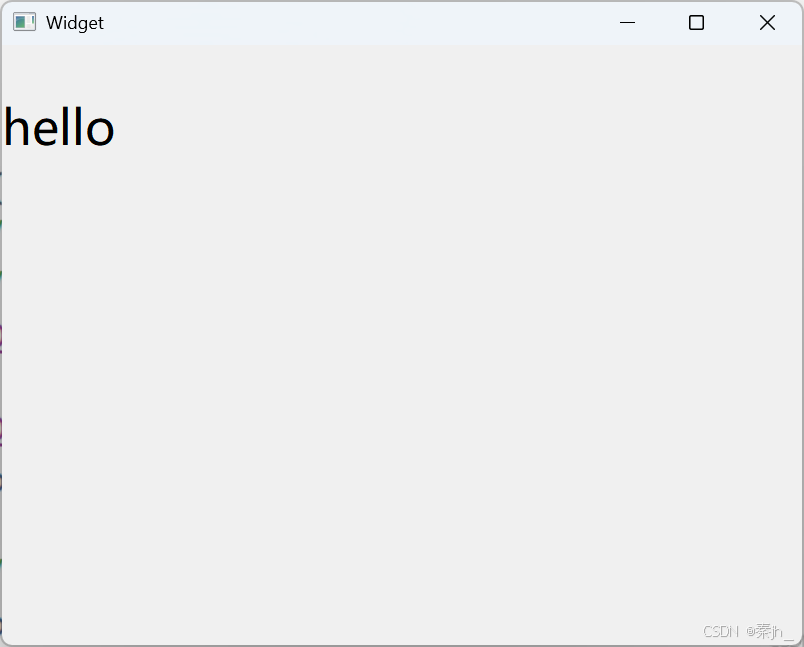

运行结果：

注意理解这里坐标的位置：

此处的0 横坐标，表示的是文字最左侧的位置。

此处的100 纵坐标，表示的是文字的"基线位置"。

设置画笔

QPainter 在绘制时，是有⼀个默认的画笔的。在使⽤时也可以⾃定义画笔。在Qt中，QPen类中定义了QPainter应该如何绘制形状、线条和轮廓。同时通过QPen类可以设置画笔的线宽、颜⾊、样式、画刷等。

画笔的颜⾊可以在实例化画笔对象时进⾏设置，画笔的宽度是通过setWidth()⽅法进⾏设置，画笔的⻛格是通过setStyle(）⽅法进⾏设置，设置画刷主要是通过setBrush()⽅法。

设置画笔颜⾊：QPen::QPen(const QColor &color) 画笔的颜⾊主要是通过QColor类设置；
设置画笔宽度：void QPen::setWidth(int width)
设置画笔⻛格：void QPen::setStyle(Qt::PenStyle style)

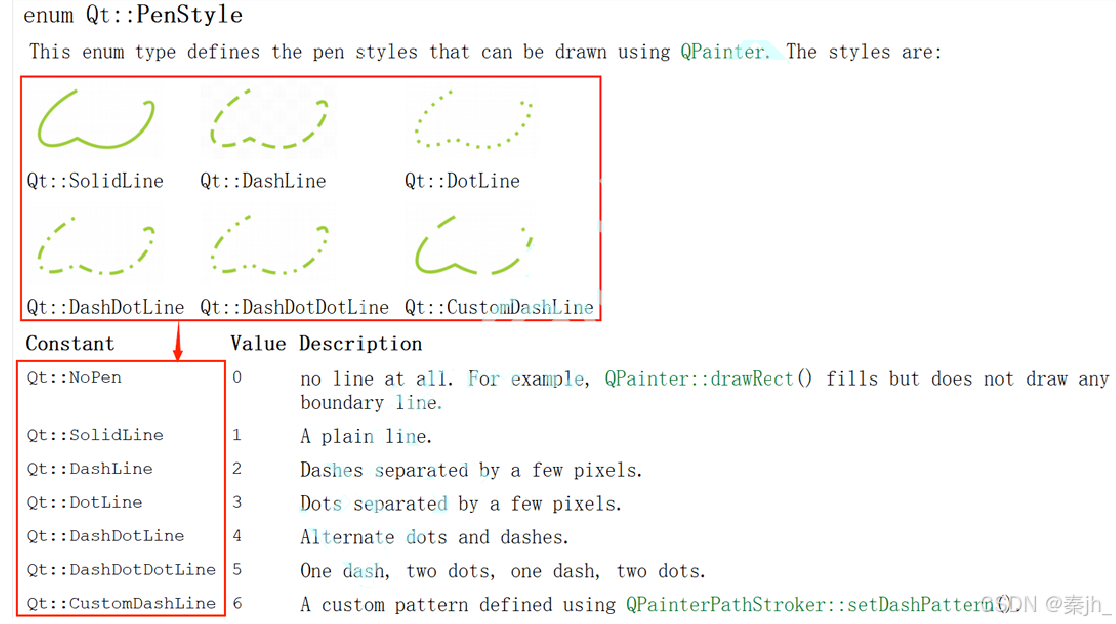

画笔的⻛格有：

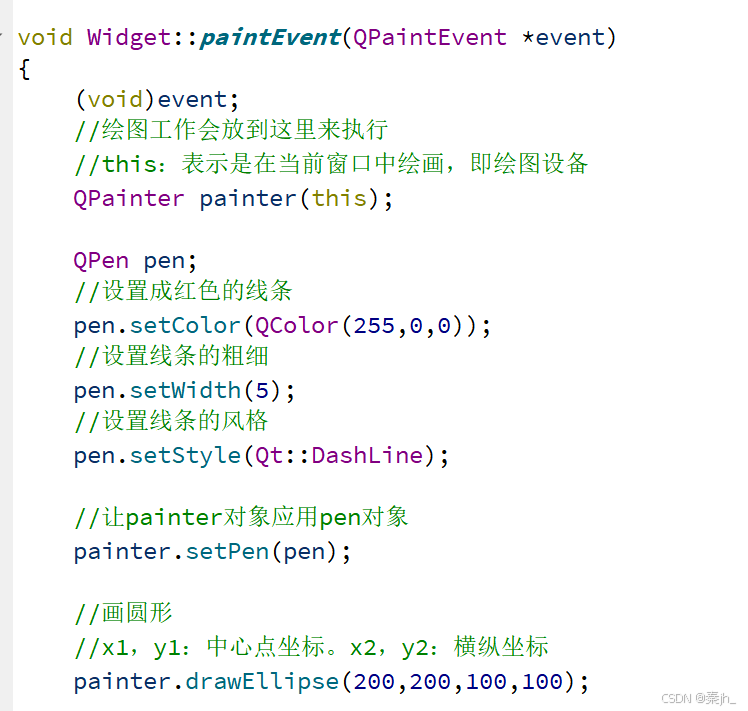

⽰例：画笔的使⽤

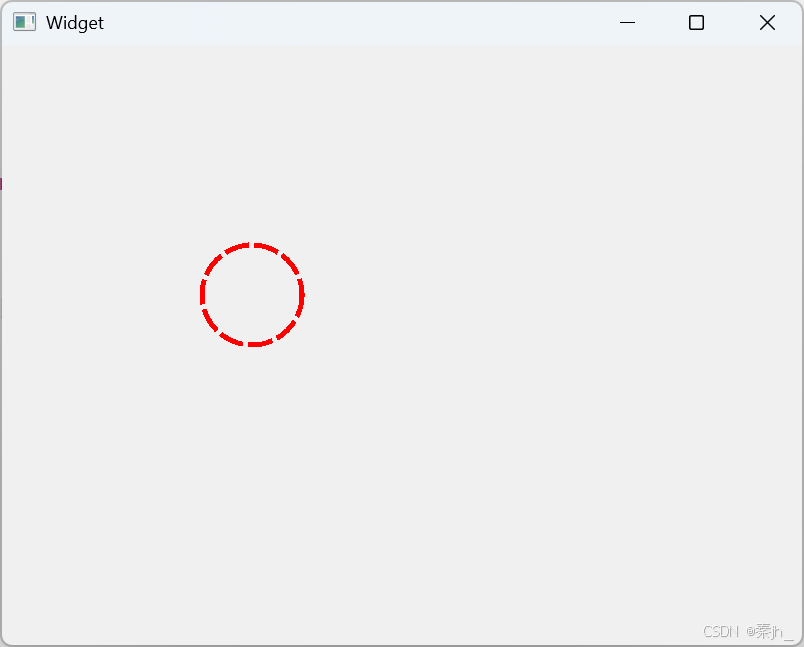

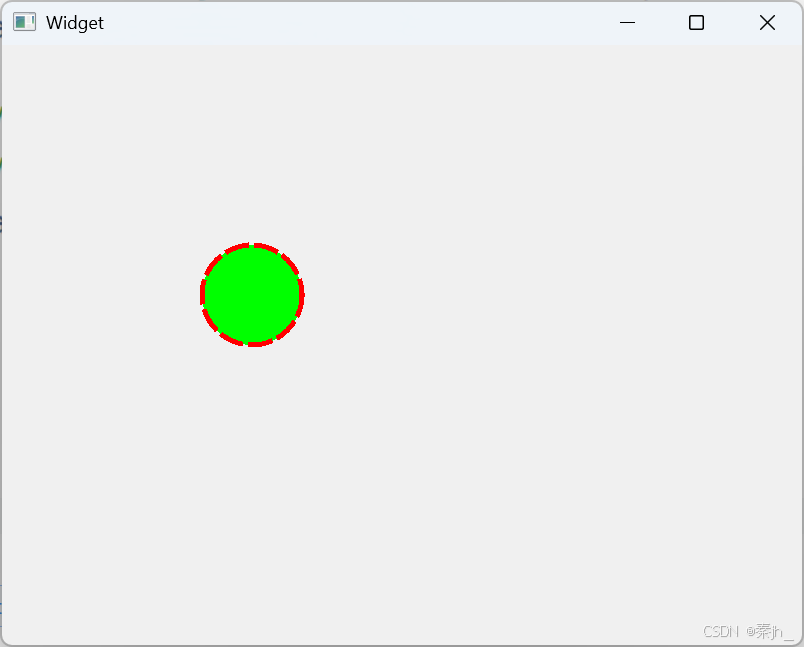

实现效果如下：

设置画刷

在Qt中，画刷是使⽤QBrush类来描述，画刷⼤多⽤于填充。QBrush定义了QPainter的填充模式，具有样式、颜⾊、渐变以及纹理等属性。

画刷的格式中定义了填充的样式，使⽤Qt::BrushStyle枚举，默认值是Qt::NoBrush，也就是不进⾏任何填充。可以通过Qt助⼿查找画刷的格式。如下图⽰：

设置画刷主要通过void QPen::setBrush(const QBrush &brush)⽅法，其参数为画刷的格式。

⽰例:

实现效果：

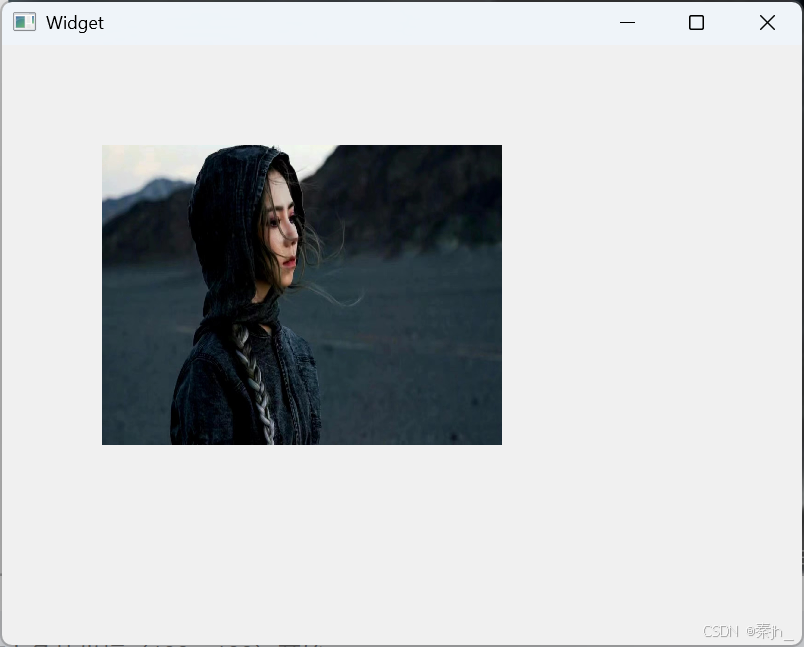

绘制图⽚

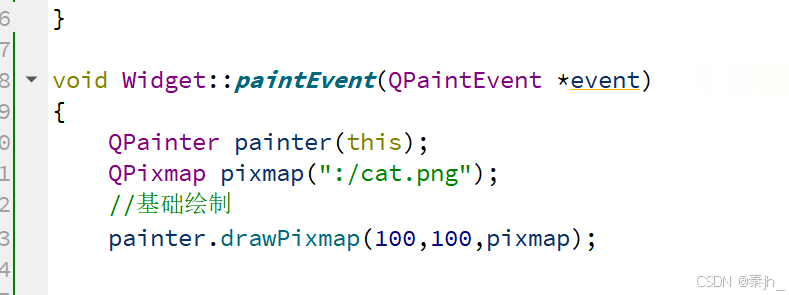

Qt 提供了四个类来处理图像数据：QImage、QPixmap、QBitmap和QPicture，它们都是常⽤的绘图设备。其中QImage主要⽤来进⾏I/O处理，它对I/O处理操作进⾏了优化，⽽且可以⽤来直接访问和操作像素；QPixmap主要⽤来在屏幕上显⽰图像，它对在屏幕上显⽰图像进⾏了优化；QBitmap 是QPixmap的⼦类，⽤来处理颜⾊深度为1的图像，即只能显⽰⿊⽩两种颜⾊；QPicture⽤来记录并重演QPainter命令。这里只讲QPixmap。
