51单片机直流电机

目录

• 1.功能介绍
• 2.ULN2003芯片理解
• 3.直流电机驱动代码
• 4.驱动直流电机电路图

1.功能介绍

直流电机运行5秒后停止

2.ULN2003芯片理解

1-7输入端，10-16输出端，9引脚接VCC

功能：

输入是高电平，输出就是低电平

输入低电平，输出相当于开路

常用于驱动需要大功率电器，如直流电机，继电器等等，单片机的io是用来控制，而ULN2003用来增强输出功能的原件，使得能驱动一些大功率电器设备。

3.直流电机驱动代码

#include <reg51.h>

typedef unsigned int u16;
typedef unsigned char u8;

sbit DC_Motor = P1^0;

#define DC_MOTOR_RUN_TIME 5000
void delay_10us(u16 us) {
	while(us--);
}

void delay_ms(u16 ms)
{
	u16 i,j;
	for(i=ms;i>0;i--)
		for(j=110;j>0;j--);
}

void main() {
	DC_Motor = 1;
	delay_ms(DC_MOTOR_RUN_TIME);
	DC_Motor = 0;
	while(1) {

	}
}

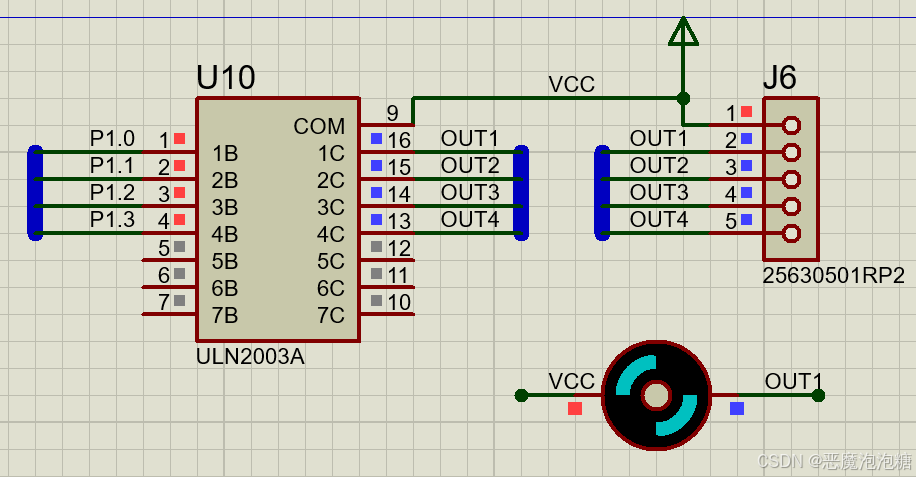

4.驱动直流电机电路图
