LVS 实战：利用防火墙标记与持久连接优化调度

LVS 实战：利用防火墙标记与持久连接优化调度

目的：在 LVS/IPVS 环境中将 VIP 的 HTTP(80) 与 HTTPS(443) 流量"捆绑"到同一调度逻辑，结合持久（persistence）机制实现会话粘滞，避免 HTTP→HTTPS 跳转导致的会话丢失或调度不一致问题。实验背景与目标（简要）

问题：

默认情况下，LVS 把 80 和 443 视为两个独立 service，分别轮询，导致 HTTP 和 HTTPS 的请求被独立调度。

用户在 HTTP 登录后跳转到 HTTPS，若被分配到不同 RS，则会话（Session/cookie）丢失。

目标：

• 使用防火墙标记（fwmark）把 80/443 流量打同一个标记并由 IPVS 基于该标记统一调度。
• 在该调度上启用持久（persistence）实现简单的基于源 IP 的粘滞。

---

2. 前提与检查项

• IPVS 所需内核模块已加载（例如 ip_vs, ip_vs_rr）。
• RS（真实服务器）可达并提供 HTTP/HTTPS 服务（httpd、nginx 等）。
• 若使用 DR（Direct Routing），需要在 RS 上配置 VIP 到本地回环并做好 ARP 控制。
• 系统可能使用 iptables 或 nftables；此笔记以 iptables(tables v4) 的 mangle MARK 为示例，若使用 nftables，请用等价的 nft mark 规则。

---

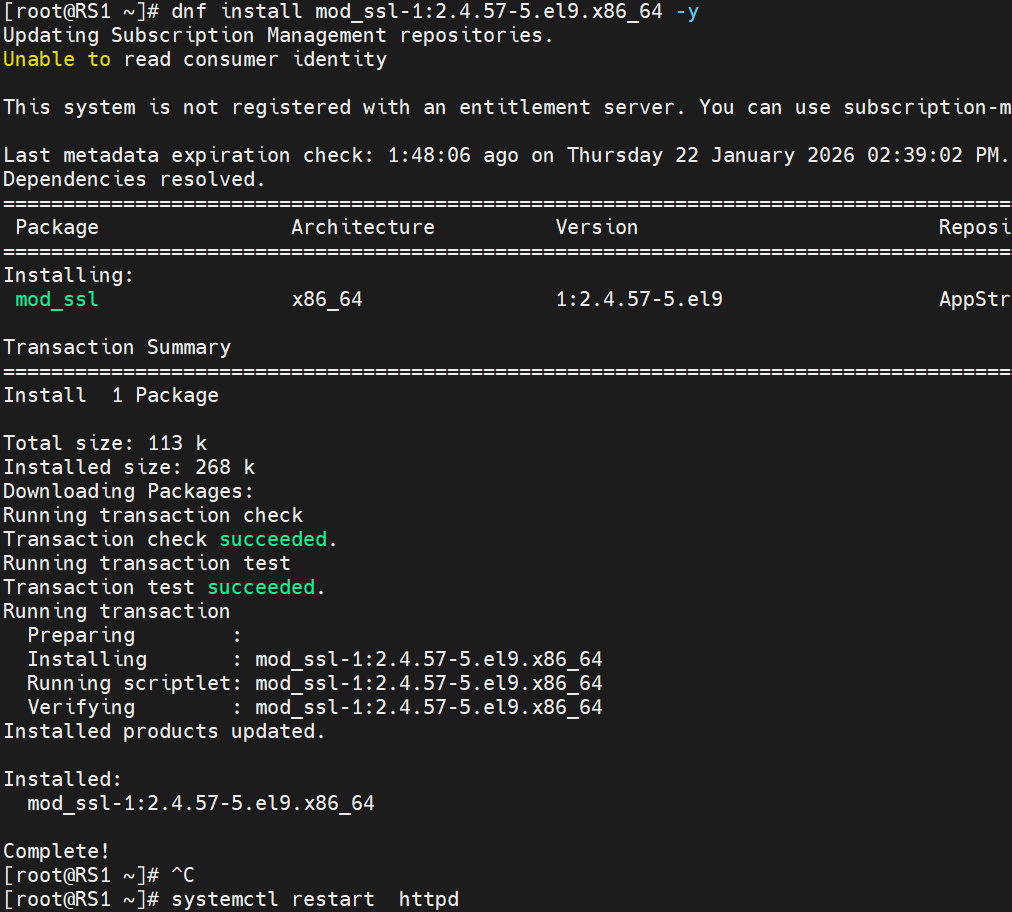

3. 环境准备：在 RS 上启用 HTTPS

在每台后端 RS（RS1、RS2）上安装并启动 SSL 模块（以 RHEL/CentOS 为例）：

# 在 RS1 和 RS2 上
dnf install mod_ssl -y
systemctl restart httpd

（测试时可使用自签证书；curl 测试 HTTPS 时可加 -k 忽略证书验证)

---

4. 问题复现：80 与 443 分别为独立 service 导致的调度不统一

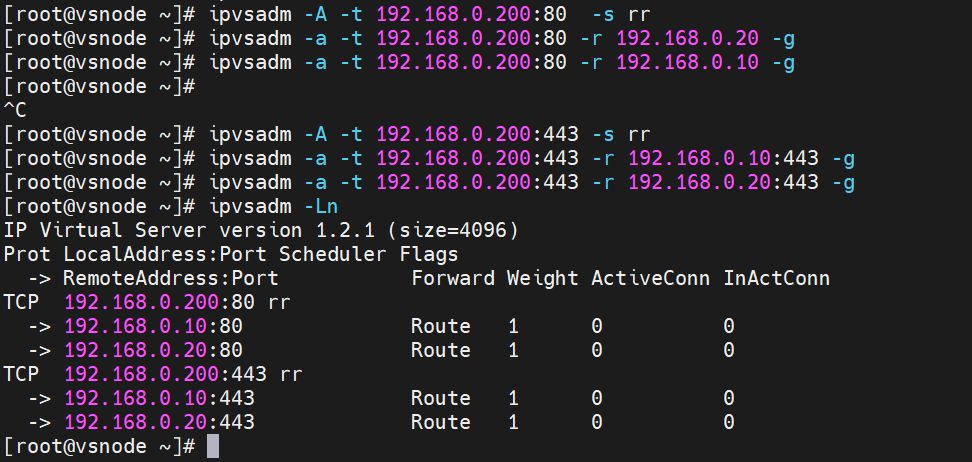

示例：分别为 80 与 443 建 service（vsnode）：

# HTTP (80)
ipvsadm -A -t 192.168.0.200:80  -s rr
ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.20 -g
ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.10 -g

# HTTPS (443)
ipvsadm -A -t 192.168.0.200:443 -s rr
ipvsadm -a -t 192.168.0.200:443 -r 192.168.0.10:443 -g
ipvsadm -a -t 192.168.0.200:443 -r 192.168.0.20:443 -g

测试（客户端)：

curl 192.168.0.200; curl -k https://192.168.0.200
# 可能输出（示例）:
RS2 - 192.168.0.20
RS2 - 192.168.0.20

说明：HTTP 与 HTTPS 各自独立轮询，调度状态不共享，容易出现"同一用户连续请求被分发到不同 RS"或逻辑混乱的情况。

---

5. 解决方案：用防火墙标记（fwmark）统一调度

思路：在 PREROUTING 阶段把访问 VIP(192.168.0.200) 的 80/443 TCP 包打上同一 mark（例如 6666），然后在 ipvs 中基于该 fwmark 创建一个 service，把后端都加入该表。

步骤示例（在 vsnode 上）：

1. 给到 VIP 的 80/443 打标（mangle 表 PREROUTING）：

iptables -t mangle -A PREROUTING -d 192.168.0.200 -p tcp -m multiport --dports 80,443 -j MARK --set-mark 6666

2. 在 IPVS 中基于 fwmark 建 service 并添加 RS：

ipvsadm -A -f 6666 -s rr
ipvsadm -a -f 6666 -r 192.168.0.10 -g
ipvsadm -a -f 6666 -r 192.168.0.20 -g

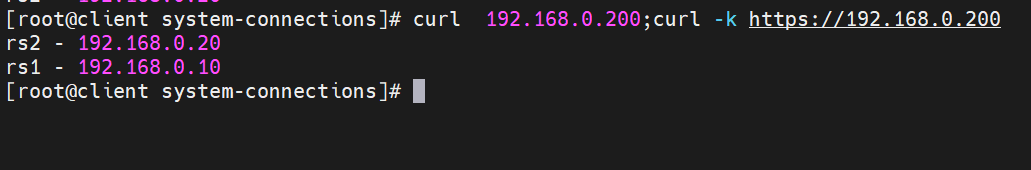

3. 测试：

curl 192.168.0.200; curl -k https://192.168.0.200
# 可能输出（示例）:
RS2 - 192.168.0.20
RS1 - 192.168.0.10

：80/443 流量被打相同标记，进入同一调度表，轮询在同一表中进行，调度行为更可控。

---

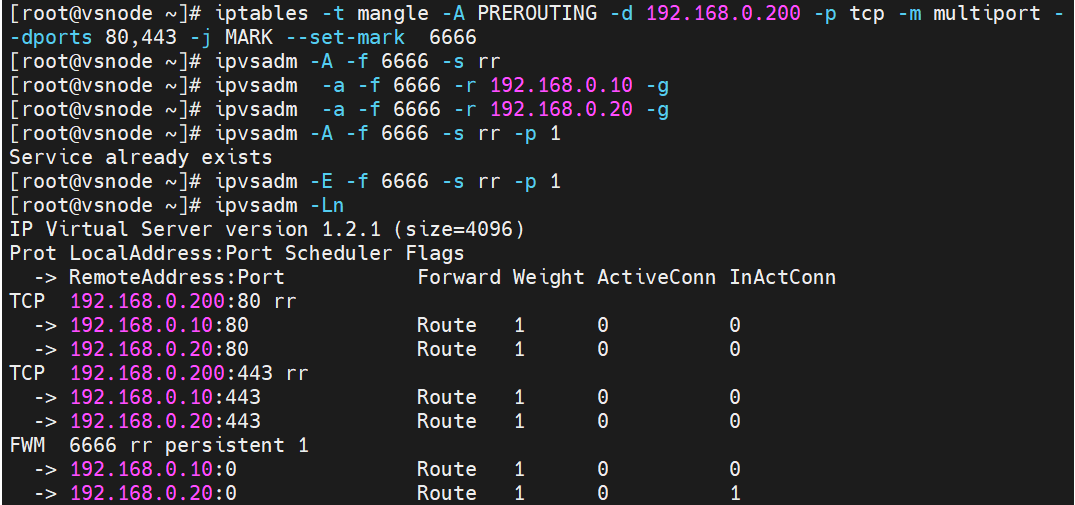

6. 进阶：在 fwmark service 上启用持久（persistence）实现会话粘滞

为了保证短时间内同一客户端的请求都到同一 RS（解决登录后跳转 HTTPS 导致 Session 丢失），在创建 fwmark service 时启用持久：

示例（持久超时设为 1 秒，实际生产应根据需求设更长，例如 300s、600s 等）：

# 启用持久（示例 timeout=1，单位秒）
ipvsadm -A -f 6666 -s rr -p 1
# 或如果已经存在 service，先删除再创建带 -p 的：
# ipvsadm -D -f 6666
# ipvsadm -A -f 6666 -s rr -p 600

查看：Flags 应显示 persistent

ipvsadm -Ln
# 输出示例中会看到：
# FWM  6666 rr persistent 1

测试粘滞：

curl 192.168.0.200
# RS1 - 192.168.0.10
curl 192.168.0.200
# RS1 - 192.168.0.10

---

7. 验证与排查命令

• 查看 ipvs 服务条目： ipvsadm -Ln
• 查看 ipvs 连接条目（含 conntrack 状态）： ipvsadm -Lnc
• 查看 mangle 规则是否生效： iptables -t mangle -L -nv --line-numbers
• 检查包是否命中规则： tcpdump -i host 192.168.0.200 and ( port 80 or port 443 )
• 若使用 nftables： nft list ruleset（转换相应 mark 语法）
• 若使用 DR（-g/-i）：确认 RS 上已配置 VIP 到本机并关闭 ARP 响应以避免冲突

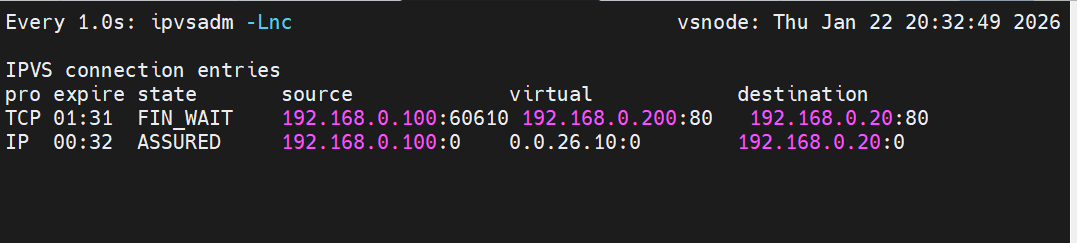

示例观察（连接表）：

watch -n 1 ipvsadm -Lnc
# 可看到 TCP/FIN_WAIT、IP ASSURED 等状态，反映连接条目与持久行为

---

8. 注意事项与最佳实践

• persistence 以源 IP 为 key：若客户端后端有 NAT、共享出口 IP 或随时间变化的源 IP，粘滞可能不准确。对需要更严格 L7 粘滞的场景，使用 HAProxy/Nginx 等 L7 代理（基于 cookie 或 session）更可靠。
• 持久超时设置：生产环境不要用过短的值（1秒通常太短），应根据应用会话特性设置（例如 300s、600s）。
• fwmark 值检查：ipvsadm 使用的 mark 为十进制，iptables MARK 时也使用相同十进制值；注意一致性。
• 规则持久化：在重启后保持 iptables 规则（iptables-save / iptables-restore，或使用 firewalld direct 或系统启动脚本）。
• nftables 环境下请用 nft 的 mark 语法替换 iptables 命令。
• DR 模式注意：RS 需要在 loopback 上配置 VIP、并设置 sysctl 以避免 ARP 广播冲突（例如设置 arp_ignore/arp_announce 等）。
• NAT/masquerade 模式：若使用 NAT（-t/--nat），需处理 SNAT 与返回路径问题。
• HTTPS 证书：测试时可用自签证书并在客户端使用 curl -k；生产中请使用有效证书并考虑 SNI。

---

9. 常见故障与排查提示

• 打标规则未生效：检查 mangle 表链顺序、目标 IP 是否正确、是否被其他规则覆盖；用 tcpdump 确认包流。
• ipvsadm 未显示 FWM 项：确认 ipvsadm 命令是否正确（-f 十进制 mark）；重载/重启 ipvs 相关模块（谨慎）。
• 会话仍丢失：检查是否有中间负载或代理改变了源 IP；检查持久超时设置是否足够。
• HTTPS 与 HTTP 仍不同步：确认所有到 VIP 的 80/443 流量都被打上标记（包括本地产生或转发的流量）。

---

10. 快速备忘命令汇总

# 在 RS 上启用 HTTPS（示例）
dnf install mod_ssl -y
systemctl restart httpd

# 在 vsnode 打标 80/443
iptables -t mangle -A PREROUTING -d 192.168.0.200 -p tcp -m multiport --dports 80,443 -j MARK --set-mark 6666

# 在 ipvs 中基于 fwmark 建 service 并添加后端
ipvsadm -A -f 6666 -s rr -p 600      # 建议持久超时按需调整，如 600s
ipvsadm -a -f 6666 -r 192.168.0.10 -g
ipvsadm -a -f 6666 -r 192.168.0.20 -g

# 查看
ipvsadm -Ln
ipvsadm -Lnc
iptables -t mangle -L -nv --line-numbers

# 测试（客户端）
curl 192.168.0.200
curl -k https://192.168.0.200

# 保存 iptables（以 CentOS/RHEL 为例）
iptables-save > /etc/sysconfig/iptables

---

11. 总结

将 HTTP 与 HTTPS 的流量用防火墙标记统一到一个 IPVS 调度表，配合 IPVS 的持久（persistence）功能，是一个轻量、可控且在 L4 层实现会话粘滞的有效方案。对于复杂的会话需求（基于 cookie、token、路径等），建议引入 L7 代理（HAProxy、Nginx）做更精细的会话保持与健康检查。
