软考-系统架构师-信息安全架构

一、信息安全威胁

1.1、四大类

1.1.1、人为蓄意破坏

被动型攻击：网络监听、非法登录、信息截取。

主动型攻击：数据篡改、假冒身份、拒绝服务、重放攻击、散播病毒、主观抵赖。

1.1.2、灾害性攻击

水灾、火灾、地震、雷击、战争。

1.1.3、系统故障

硬件故障、软件故障、链路故障、供电故障。

1.1.4、人员无意识行为

编程错误、操作错误、无意泄密。

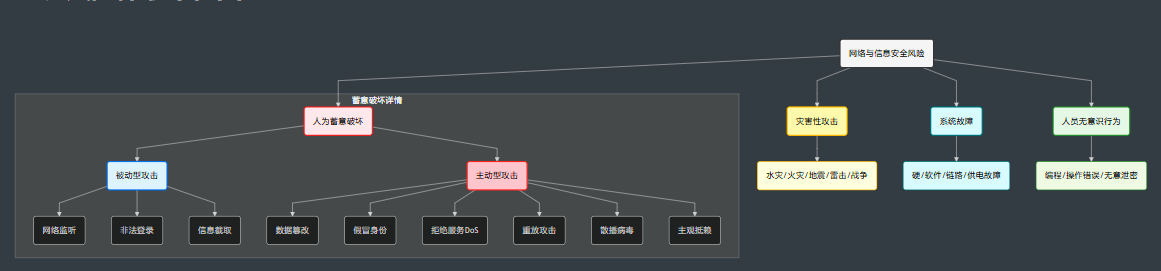

1.2、风险体系架构图

1.3、被动攻击 vs 主动攻击

被动攻击 ：只听不改 。侧重于收集信息，不破坏数据，难以检测。

主动攻击 ：又听又改 。侧重于破坏或伪造，会改变数据或系统状态，容易检测。

1.4、被动攻击

1.4.1、目标

破坏保密性。

1.4.2、常见类型

窃听 (Sniffing/Snooping)：搭线监听、电磁泄漏截取。

业务流分析 (Traffic Analysis)：通过统计通信频率、流向、数据量来分析规律（即使加密了也能分析出谁和谁在联系）。

非法登录：盗用账号进入系统窥探（注：教材将其归为被动，因其主要目的常为获取信息）。

1.5、主动攻击

1.5.1、目标

破坏可用性 、完整性 、真实性。

1.5.2、常见类型详解

假冒身份 (Masquerade)：非法用户冒充合法用户，或低权限冒充高权限。

抵赖 (Repudiation) ：否认自己发送过消息或接收过消息。（对策：数字签名）。

旁路控制 (Side-Channel Attack)：利用系统的物理特征（如功耗、时间差）来获取密钥或绕过防线。

重放攻击 (Replay Attack) ：截获合法数据包，重新发送。加【时间戳】或随机数(Nonce) 能识别并防御重放攻击。

拒绝服务 (DoS) ：破坏服务的可用性 。SYN Flood 是典型的 DoS 攻击手段（利用 TCP 三次握手缺陷）。

1.5.3、Web与代码安全

1.5.3.1、常见 Web 攻击

XSS (跨站脚本攻击)：

• 原理：利用开发漏洞，注入恶意 HTML/JavaScript 代码。
• 后果：盗取用户 Cookie、重定向用户。

CSRF (跨站请求伪造)：

• 原理：欺骗用户的浏览器，利用用户已登录的身份（Cookie）去发送恶意请求（如转账）。
• 区别：XSS 是盗取你的身份自己用；CSRF 是借你的手干坏事。

缓冲区溢出：

• 利用系统漏洞，写入超过缓冲区长度的数据，覆盖内存，导致崩溃或执行恶意代码。

1.5.3.2、SQL 注入攻击

原理：攻击者把 SQL 命令插入到 Web 表单中，欺骗服务器执行。

• 示例 ：Select * from user where id = 1 or 1=1（永远为真，绕过验证）。

攻击方式：恶意拼接查询、利用注释符号、传入非法参数。

防御方式：

1. 使用参数化查询 / 预编译语句 (Precompiled) ------ 这是最有效的防御手段！
2. 使用正则表达式 过滤特殊字符。
3. 检查用户输入合法性。
4. 存储过程。
5. 用户相关数据加密处理。

1.5.3.3、恶意代码分类

特洛伊木马 (Trojan) ：伪装性。表面是无害程序（如游戏），运行时破坏系统。不自我复制。

陷阱门 (Trapdoor/Backdoor) ：后门。开发者留下的特殊入口，特定输入可绕过安全检查。

计算机病毒 (Virus) ：传染性。能够自我复制，"感染"其他程序。

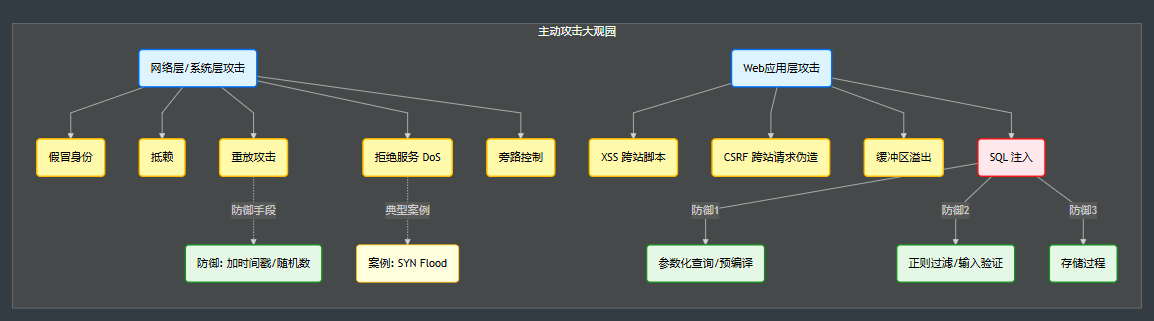

1.5.4、主动攻击类型总结图

二、安全模型

2.1、安全模型分类体系

2.1.1、定义

安全策略定义"做什么"，安全模型提供"如何做"的形式化描述。

2.1.2、分类结构

2.1.2.1、基本模型

HRU（访问控制矩阵模型）。

2.1.2.2、机密性模型

BLP 模型 (Bell-LaPadula)。

Chinese Wall 模型 (同时也涉及完整性，处理利益冲突)。

2.1.2.3、完整性模型

Biba 模型。

Clark-Wilson 模型。

2.1.2.4、其他

信息流模型、RBAC角色访问控制。

2.1.3、模型与目标的对应

BLP →\rightarrow→ 军用/机密性（只管保密，不管数据准不准）。

Biba →\rightarrow→ 完整性（只管数据准不准，不管泄不泄密）。

Clark-Wilson →\rightarrow→ 商用/银行（防篡改、职责分离）。

Chinese Wall →\rightarrow→ 投行/律所（防利益冲突）。

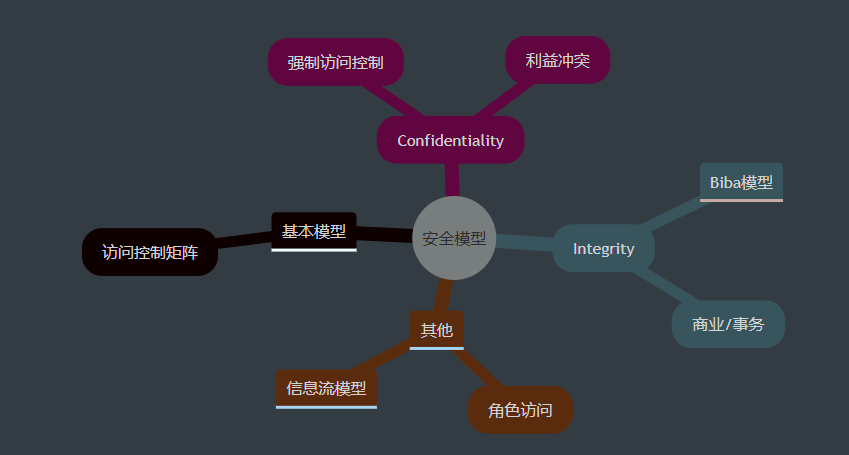

2.1.4、安全模型分类图谱

2.2、BLP 模型 (机密性)

2.2.1、全称

Bell-LaPadula 模型。

2.2.2、类型

强制访问控制 (MAC) 模型，以敏感度划分安全级别（绝密 > 机密 > 秘密）。

2.2.3、核心规则

2.2.3.1、简单安全规则

级别低 的主体不能读 级别高的客体。（不可上读）。

2.2.3.2、星属性安全规则

级别高 的主体不能往 低级别的客体写 。（不可下写）。注：这是为了防止高密级信息泄露到低密级文档中。

2.2.3.3、强星属性

不允许对另一级别进行读写。

2.2.3.4、自主安全规则

基于访问控制矩阵。

2.2.4、场景记忆

BLP = 保护机密 = 不下写，不上读。

将军（高）可以看士兵（低）的报告（读下），但士兵不能看将军的机密文件（不读上）。将军不能把机密命令写在士兵的公开日记本里（不写下）。

2.3、Biba 模型 (完整性)

2.3.1、目标

解决完整性的第一目标，防止非授权用户的篡改。防止数据从低完整性流向高完整性。

2.3.2、核心规则

2.3.2.1、星完整性规则

完整性低 的主体不能 对完整性高 的客体写 数据。（不可上写）。注：防止低水平的人篡改高水平的数据。

2.3.2.2、简单完整性规则

完整性高 的主体不能 从完整性低 的客体读 取数据。（不可下读）。注：防止脏数据污染干净环境。

注：Biba 中高完整性主体可以写低完整性客体（虽然少见，但规则允许），严禁的是低写高（上写）。

2.3.2.3、调用属性规则

低级别主体不能调用高级别程序。

2.4、Chinese Wall 模型 (利益冲突)

2.4.1、场景

最初为投资银行 设计，处理利益冲突 (Conflict of Interest, COI)。

2.4.2、核心逻辑

2.4.2.1、墙内信息

与主体曾经访问过的信息属于同一公司数据集，可以访问。

2.4.2.2、完全不同

属于完全不同的利益冲突组，可以访问。

2.4.2.3、写权限限制

主体能对客体进行写的前提是，主体未对任何属于其他公司数据集进行过访问。

2.4.3、定理

在一个利益冲突组中，一个主体最多只能访问一个公司数据集。

2.4.4、动态性

它是动态的访问控制模型（BLP和Biba是静态的）。

随着用户访问的数据增加，这堵"墙"会不断变化，能访问的范围会越来越小（为了避嫌）。

2.5、Clark-Wilson 模型 (CWM)

2.5.1、场景

常用于银行系统中保证数据完整性。

2.5.2、核心机制

实现了成型的事务处理机制。

2.5.3、关键组件

UDI：用户提交订单。

TP：转换程序（关键！）。

CDI：受控数据项（核心数据）。

IVP：验证过程（审计）。

2.5.4、主要特征

采用 Subject / Program / Object 三元素方式。（重点：人不能直接碰数据，必须通过程序 TP）。

权限分离原则：关键功能分给多人完成。

要求具有审计能力。

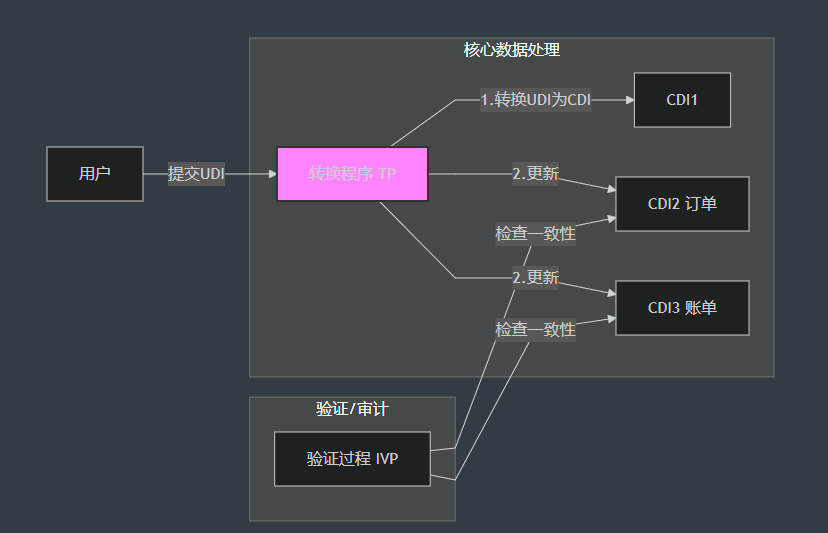

2.5.5、CWM 事务流程图

2.6、状态机模型

2.6.1、定义

无论处于何种状态都是安全的系统。

2.6.2、工作原理

初始状态（默认值）必须安全。

状态转换规则：确保变更不会使系统置于不安全状态。

归纳法证明：只要初始安全，且每一步转换都检查安全性，那么最终状态也是安全的。

三、安全模型防范功能

3.1、安全模型防范功能演进表

模型名称	预警	保护	检测	响应	恢复	反击	管理	核心特征/备注
PDR	无	有	有	有	无	无	无	最基础的模型（基于时间）
PPDR	无	有	有	有	无	无	无	第一个 P 代表 Policy (策略)
PDRR	无	有	有	有	有	无	无	增加了 Recovery (恢复)，强调韧性
MPDRR	无	有	有	有	有	无	有	M 代表 Management (管理)
WPDRRC	有	有	有	有	有	有	有	增加了 Warning (预警) 和 Counter-attack (反击)

3.2、PDR 模型

3.2.1、核心理论

基于时间的安全理论 (Time-based Security)。

3.2.2、必考公式

Pt>Dt+RtPt > Dt + RtPt>Dt+Rt

PtPtPt (Protection Time)：系统防护手段能坚持的时间（黑客攻破防火墙需要的时间）。

DtDtDt (Detection Time)：检测到入侵的时间。

RtRtRt (Response Time)：系统做出响应阻断攻击的时间。

含义：如果你能在黑客攻破防线之前，发现并切断他，系统就是安全的。

3.3、PPDR 模型

技术只是手段，策略 (Policy) 才是安全的核心。所有的防护、检测、响应都必须依据安全策略来执行。

3.4、PDRR 模型

进化点：承认"系统终究会被攻破"。

核心理念 ：加入了 恢复 (Recovery)。在被攻击后，如何把系统恢复到正常状态。

3.5、WPDRRC 模型

3.5.1、地位

目前最全面的安全模型，是我国"863"计划提出的。

3.5.2、预警

从"亡羊补牢"变成了"未雨绸缪"（如威胁情报）。

3.5.3、反击

这是该模型最独特的特征。不仅要防，还要具备对攻击源进行追踪和反制的能力（如蜜罐诱捕）。

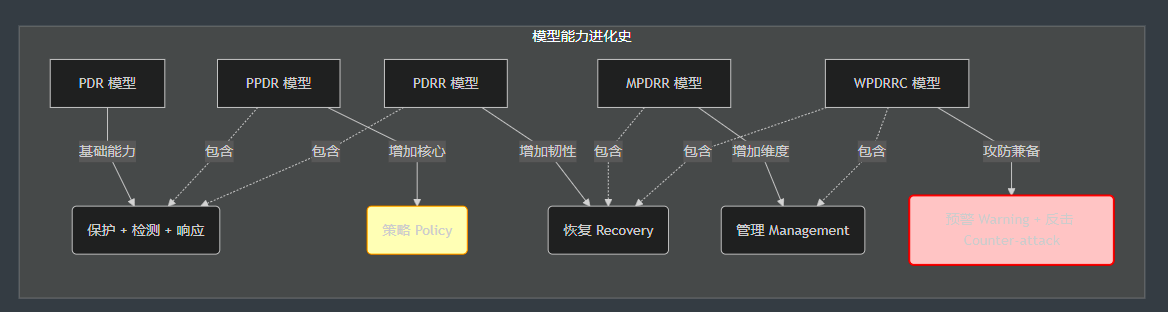

3.6、模型能力演进阶梯图

四、信息安全体系架构设计

4.1、五层安全体系架构

4.1.1、物理安全

定义：保障设备设施免受物理环境破坏与人为事故影响。

关键词：机房环境、防盗防雷、备用电源 (UPS)、门禁。

4.1.2、网络安全

定义：部署访问控制、入侵检测、防病毒等关键技术措施。

关键词：防火墙、IDS/IPS、VPN、网络隔离、抗DDoS。

4.1.3、系统安全

定义：强化网络结构、操作系统、应用系统等核心组件的基础安全。

关键词：OS加固、补丁管理、数据库管理系统(DBMS)安全配置、漏洞扫描。

4.1.4、应用安全

定义：管控共享资源访问与敏感信息存储操作的安全风险。

关键词：身份认证（统一认证）、权限控制、审计日志、防SQL注入/XSS（代码层面）。

4.1.5、管理安全

定义：建立制度、技术平台与人员培训三位一体的保障体系。

关键词：安全策略文档、人员背景调查、安全意识培训、定期审计制度。

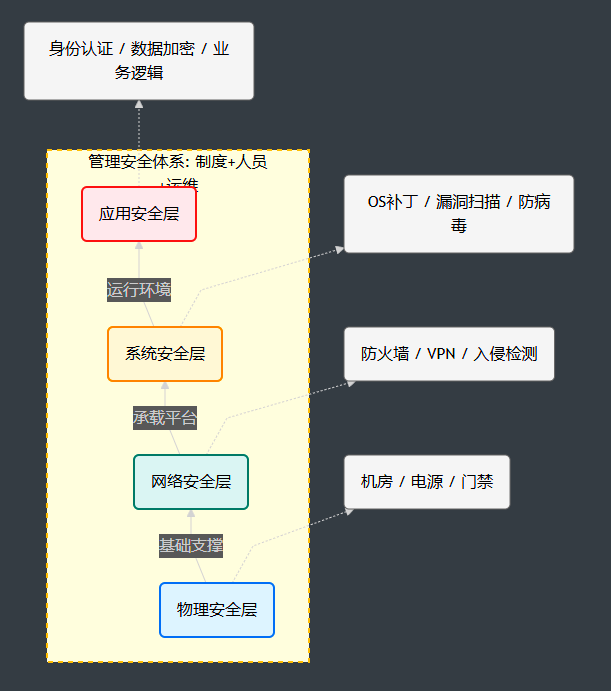

4.2、纵深防御体系图

五、开放系统互联（OSI）安全体系结构

5.1、安全体系的三维立体空间

5.1.1、X轴：8大安全机制

是手段

加密、数字签名、访问控制、数据完整性、鉴别交换、业务流填充、路由控制、公证。

5.1.2、Y轴：7层网络协议

是位置

物理层、链路层、网络层、传输层、会话层、表示层、应用层。

ISO 标准中，只有"物理层、网络层、传输层、应用层" 具备最完整的安全服务能力。

物理层 ：只能做 数据机密性 （链路加密）和 业务流填充。

网络层 / 传输层 ：能做 机密性、完整性、认证（IPSec, TLS）。

应用层 ：全能王 。只有在应用层才能实现 抗抵赖性（公证）。

5.1.3、Z轴：5大安全服务

是目标

鉴别服务（认证）、访问控制、数据机密性、数据完整性、抗抵赖性。

5.2、服务与机制的对应关系

安全服务 (目标)	主要支撑的安全机制 (手段)	备注
鉴别服务 (Authentication)	加密机制 、数字签名 、鉴别交换	证明你是你
访问控制 (Access Control)	访问控制机制	决定你能干什么 (RBAC)
数据机密性 (Confidentiality)	加密机制 、业务流填充 、路由控制	这一层对应连线较多，防止被窃听
数据完整性 (Integrity)	加密机制 、数字签名 、数据完整性机制	防止被篡改
抗抵赖性 (Non-repudiation)	数字签名 、公证机制	重点：公证是抗抵赖的终极手段

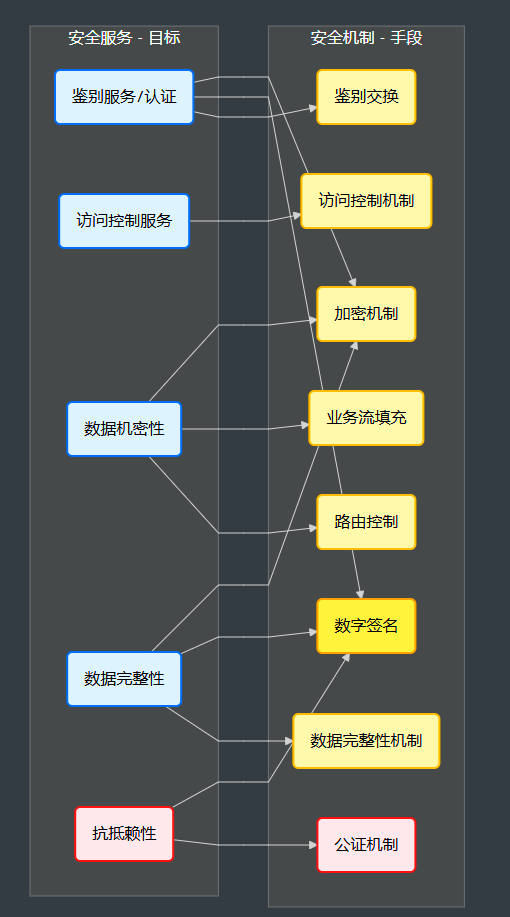

5.3、逻辑对应流程图

六、ISO 认证（鉴别）框架

6.1、鉴别的目的

防止其他实体占用和独立操作被鉴别实体的身份（即：防止冒充）。

6.2、鉴别的核心术语

6.2.1、AI (Authentication Information)

鉴别信息（如密码、指纹数据、证书）。

6.2.2、申请者

声称自己是谁的一方。

6.2.3、验证者

检验申请者是不是真的那一方。

6.3、鉴别的五种方式

课件原文	标准术语 (多因素认证基础)	典型例子
(1) 已知的	所知 (What you know)	密码、PIN码、密保问题
(2) 拥有的	所有 (What you have)	身份证、U盾、手机验证码、智能卡
(3) 不改变的特性	所是 (Who you are)	指纹、虹膜、人脸识别 (生物特征)
(4) 相信可靠的第三方	基于信任体系	数字证书 (CA)、Kerberos (KDC)
(5) 环境	上下文/行为	IP地址、地理位置、操作习惯

6.4、双因素认证(2FA)

通常是指前三种里的任意两种组合（比如：密码+指纹，或 密码+手机验证码）。

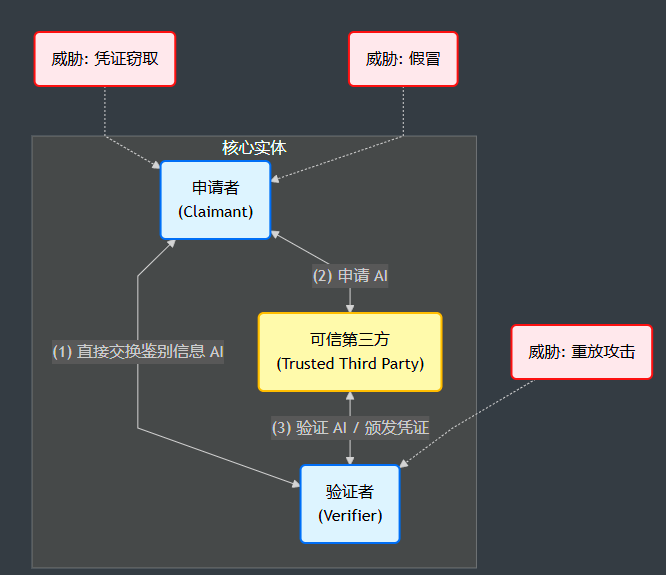

6.5、认证交互流程图

直接交换：比如你输入密码，系统直接查数据库比对。

第三方介入 ：比如 Kerberos 或 PKI/CA。

• 申请者找 TTP（CA中心）要证书。
• 申请者把证书给验证者。
• 验证者找 TTP（或者利用 TTP 的公钥）来验证这个证书。

6.6、主要威胁与对策

威胁名称	解释	架构师防御对策 (必背)
凭证窃取	偷密码、偷私钥	加密存储、定期改密、双因素认证
假冒	冒充别人	强身份认证 (PKI)、数字签名
重放攻击	把刚才截获的数据包再发一遍	加时间戳 (Timestamp) 、加随机数 (Nonce)
暴力破解	猜密码	账号锁定策略、验证码、密码复杂度要求

七、机密性框架

7.1、机密性的核心定义

定义 ：确保信息仅仅 是对被授权者可用。

不是自己人，绝对看不见（访问控制）。

就算偷走了，也看不懂（加密）。

7.2、两大核心机制

7.2.1、通过"禁止访问"提供机密性

核心逻辑：不让未授权的人接触到数据。

具体技术手段：

• 物理层：门禁系统、隔离网闸、屏蔽室。
• 网络层：防火墙、VLAN 隔离、路由控制。
• 系统层：文件权限控制 (ACL)、操作系统登录验证。
• 应用层：身份认证、RBAC 权限控制。

7.2.2、通过"加密"提供机密性

核心逻辑：假设数据已经被接触或截获，确保其不可读。

具体技术手段：

• 存储加密：数据库加密 (TDE)、磁盘加密 (BitLocker)、文件加密。
• 传输加密：SSL/TLS (HTTPS)、VPN (IPSec/PPTP)、SSH。
• 算法选择 ：使用 对称加密 (AES) 加密大量数据，使用 非对称加密 (RSA/ECC) 加密密钥。

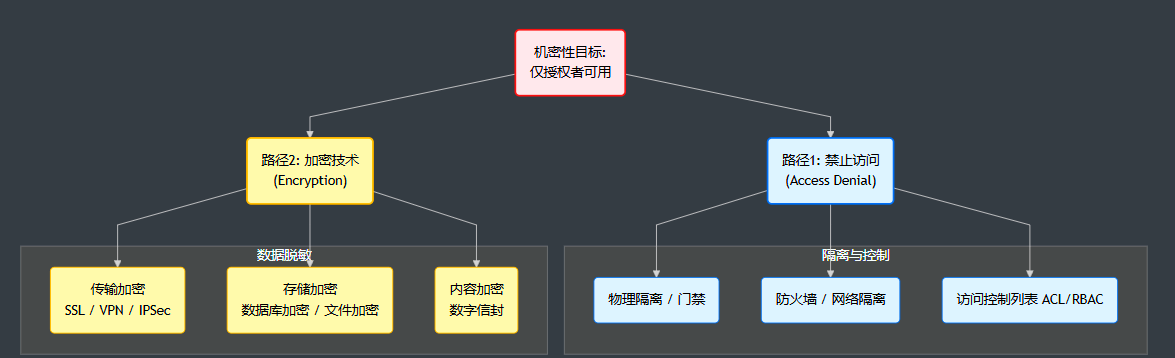

7.3、机密性保障架构图

八、完整性框架

8.1、完整性的核心定义

定义 ：保护数据及其属性不被非授权修改（即：防篡改）。

策略双保险：

1. 阻止威胁（Prevent）：不让你改。
2. 探测威胁（Detect）：如果你改了，我能立马发现。

8.2、两大核心机制

8.2.1、阻止对媒体访问的机制

这是物理/系统层面的硬防守。

• 核心逻辑：如果黑客接触不到硬盘或数据库文件，自然就改不了数据。
• 举例 ：
  • 物理层：把服务器锁在机柜里，拔掉光驱/USB口。
  • 系统层 ：设置文件为 "只读" (Read-only) 属性。
  • 网络层：隔离网闸，只允许单向传输（只进不出，或只出不进）。

8.2.2、探测非授权修改的机制

这是数据/应用层面的软监控。

• 核心逻辑：承认数据可能被改，但必须有机制能校验出来。
• 关键词 ：序列 (Sequence) 。特别提到了"数据项序列"，这是为了防止重放攻击 或乱序攻击。
• 举例 ：
  • 摘要算法：计算 MD5/SHA 值。下载文件后比对 Hash 值。
  • 数字签名：用私钥签名，改一个标点都能验出来。
  • 序列号：TCP 报文里的 Sequence Number，防止包被丢弃或乱序。

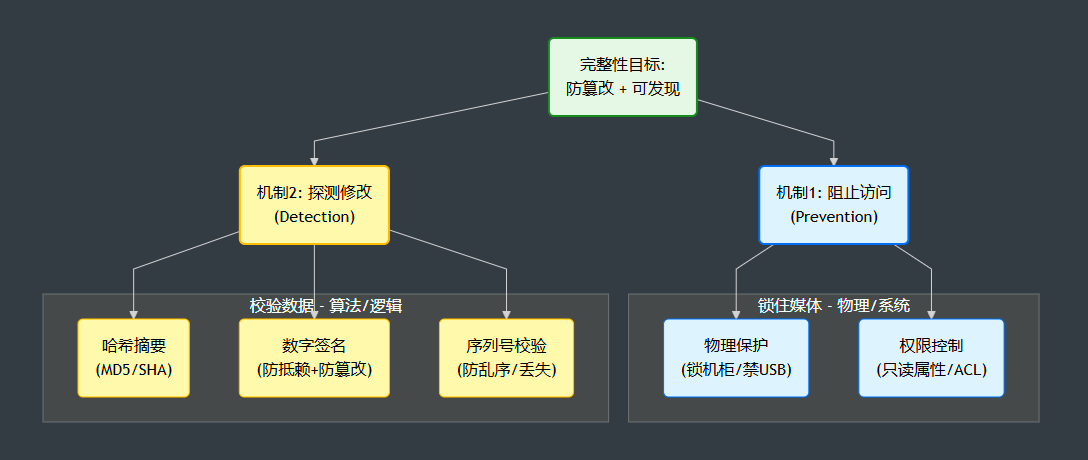

8.3、完整性保障架构图

九、抗抵赖框架

9.1、抗抵赖的核心定义

不仅仅是保护数据，而是要生成证据 。它包括证据的生成、验证、记录 ，以及在发生纠纷时的证据恢复和再次验证。

防发送方抵赖 （Proof of Origin）：A 发了邮件，但 A 说"不是我发的"。→\rightarrow→ 用 A 的私钥签名解决。

防接收方抵赖 （Proof of Delivery）：B 收到了邮件，但 B 说"我没收到"。→\rightarrow→ 用 B 的签收回执（时间戳+签名）解决。

9.2、抗抵赖的四个独立阶段

9.2.1、证据生成

动作：当发生关键业务操作（如转账、签合同）时，系统自动利用数字签名技术生成"不可伪造"的证据。

技术：Hash 摘要 + 私钥签名。

9.2.2、证据传输、存储及恢复

动作 ：证据必须安全传输，并且长期归档。如果后续发生数据损坏，必须能从备份中恢复。

要点 ：日志服务器通常要求 WORM (Write Once Read Many) 存储特性，防止证据被篡改。

9.2.3、证据验证

动作：接收方或审计人员使用公钥对证据进行校验，确认其有效性。

9.2.4、解决纠纷

动作 ：这是抗抵赖最独特的环节。当 A 和 B 吵架时，第三方仲裁机构（如法院、公证处）介入，调取存储的证据，进行最终裁决。

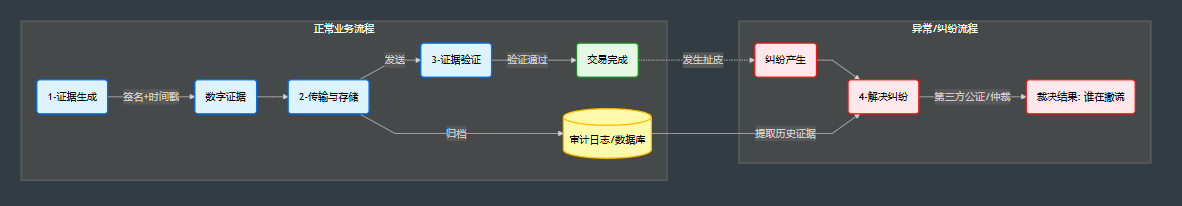

9.3、抗抵赖业务流程图

十、访问控制框架

10.1、访问控制的底层逻辑

10.1.1、AEF

(Access Enforcement Function) - 访问控制实施功能

角色 ："保安"。

职责 ：它站在门口，拦截"发起者"的请求。它不思考，它只负责执行（放行或拒绝）。

流程 ：拦截请求 →\rightarrow→ 问 ADF →\rightarrow→ 拿到结果 →\rightarrow→ 执行操作。

10.1.2、ADF

(Access Decision Function) - 访问控制判决功能

角色 ："大脑/法官"。

职责 ：它手里拿着法律条文（策略），根据请求来判断是 Yes 还是 No。

流程 ：接收 AEF 的判决请求 →\rightarrow→ 查阅规则 →\rightarrow→ 返回判决结果。

10.1.3、实际应用

鉴权网关：API Gateway 通常就充当了 AEF 的角色，而背后的 IAM (身份识别与访问管理) 服务 则充当 ADF。

10.2、四大访问控制类型

10.2.1、基于角色的访问控制 (RBAC)

核心逻辑 ：用户 (U) →\rightarrow→ 角色 ® →\rightarrow→ 权限 §。

特点：权限不直接发给人，而是发给"岗位（角色）"。人走了，角色还在，换个人顶上即可。

组成要素：用户、角色、会话、权限。

场景 ：企业内部系统（如：HR系统、OA系统）。这是目前应用最广的模型。

10.2.2、基于任务的访问控制 (TBAC)

核心逻辑 ：动态、流程化。

特点：权限不是永久的，只有在执行某个任务（工作流）时才拥有，任务结束，权限回收。

关键词 ：工作流 、任务 、动态实时 、生命周期。

场景：电子政务审批、公文流转（轮到你审批时你才有写权限，审批完就没了）。

10.2.3、基于属性的访问控制 (ABAC)

核心逻辑 ：细粒度、环境感知。

特点：根据"谁（主体属性）"在"什么情况（环境属性）"下访问"什么（客体属性）"来决定。

关键词 ：属性 、环境条件 （如时间、地点、IP）、复杂策略。

场景：云环境、高安全需求（如：只允许在工作日、在公司内网访问绝密文档）。

10.2.4、基于对象的访问控制 (OBAC)

核心逻辑 ：从数据源出发。

特点：主要解决大数据量、数据种类繁多的大型管理信息系统。

关键词 ：信息系统的数据差异变化 、用户需求。

注意：这个模型在软考中考得相对较少，作为补充记忆即可。

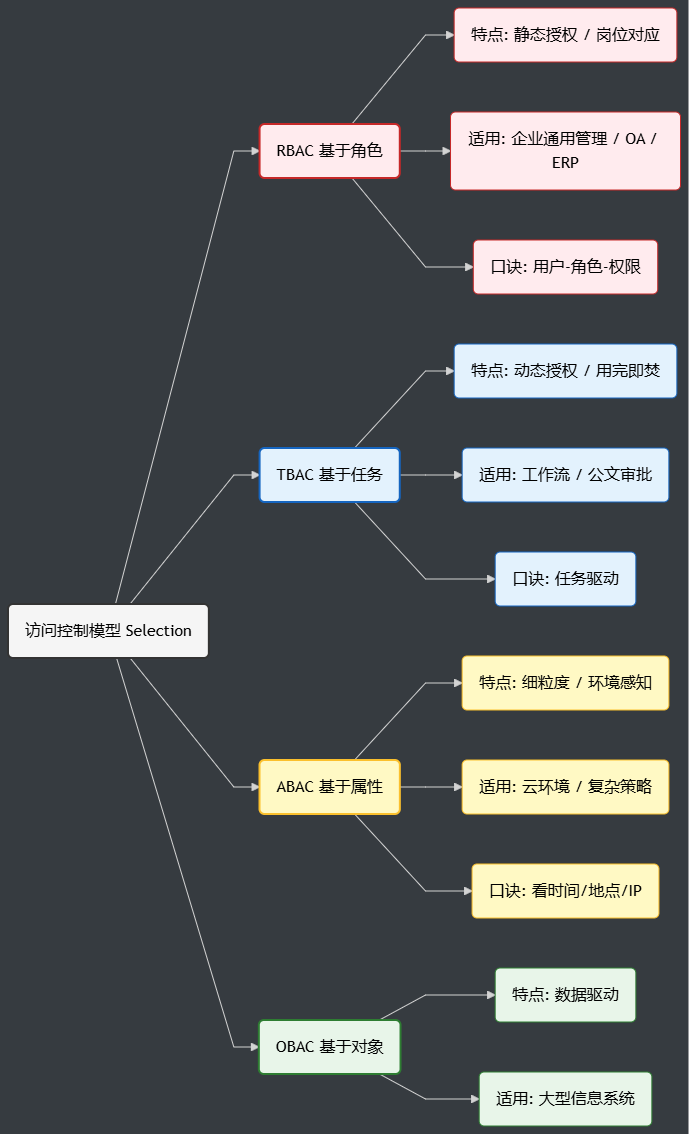

10.3、访问控制模型对比图

十一、软件架构脆弱性分析

11.1、核心定义

脆弱性 (Vulnerability) ：是指软件系统中隐藏的一个弱点。

来源 ：设计过程中的考虑不周、折中设计或人为大意产生的漏洞或缺陷。

后果 ：本身不会引起危害，但被利用后会产生严重的安全后果。

11.2、四大特征

11.2.1、隐蔽性

它是一个隐藏的弱点，不被攻击时可能看起来一切正常。

11.2.2、根源是逻辑错误

开发过程中引入的逻辑错误是大多数脆弱性的根本来源（比如没有校验输入、流程设计死循环）。

11.2.3、环境相关性

系统环境的差异可能导致不同的脆弱性问题（在内网安全的代码，放到公网可能就是漏洞百出）。

11.2.4、长期存在性

旧的补好了，新的又来了（补丁引入新Bug）。

11.3、B/S vs C/S 脆弱性分析

架构类型	核心脆弱性 (考点)	备注
分层架构	层间通信的脆弱性	一层破，层层破；或者数据在层与层传递时被截获。
C/S 架构	1. 客户端软件本身的漏洞 2. 网络协议的脆弱性	客户端需要安装维护，容易被逆向分析。
B/S 架构	比 C/S 更弱！ 使用 HTTP 协议，更容易被病毒入侵。	注意：虽然 HTTPs 提升了安全性，但明确指出 B/S 相对 C/S 而言更容易受攻击（因为浏览器环境太开放）。
MVC 架构	1. 视图(View)与控制器(Controller)紧密连接 2. 缺少对调用者的安全验证 3. 数据传输不够安全	视图为了显示数据，往往低效率地频繁访问模型，增加了暴露面。

11.4、现代架构的脆弱性分析

11.4.1、事件驱动架构

死循环：事件驱动容易进入逻辑死循环（A触发B，B触发A）。

高并发：在海量事件涌入时，系统极易崩溃。

组件间逻辑：难以预测的组件交互带来的漏洞。

11.4.2、微内核架构

典型代表：操作系统内核、插件化软件（如 Eclipse）。

通信开销大 ：因为内核很小，功能都在外部服务中，进程间通信 (IPC) 开销比单体内核大得多。

通信损失率高：数据在频繁通信中容易出错或丢失。

11.4.3、微服务架构

典型代表：Spring Cloud, Kubernetes。

分布式复杂性：开发人员需要处理复杂的分布式结构。

通信机制风险 ：服务间通过网络通信，面临速度过慢 或不可用（局部失效）的问题。

管理复杂性：由于服务实例众多，全局统筹和运维管理的难度极大，容易出现配置错误导致的漏洞。

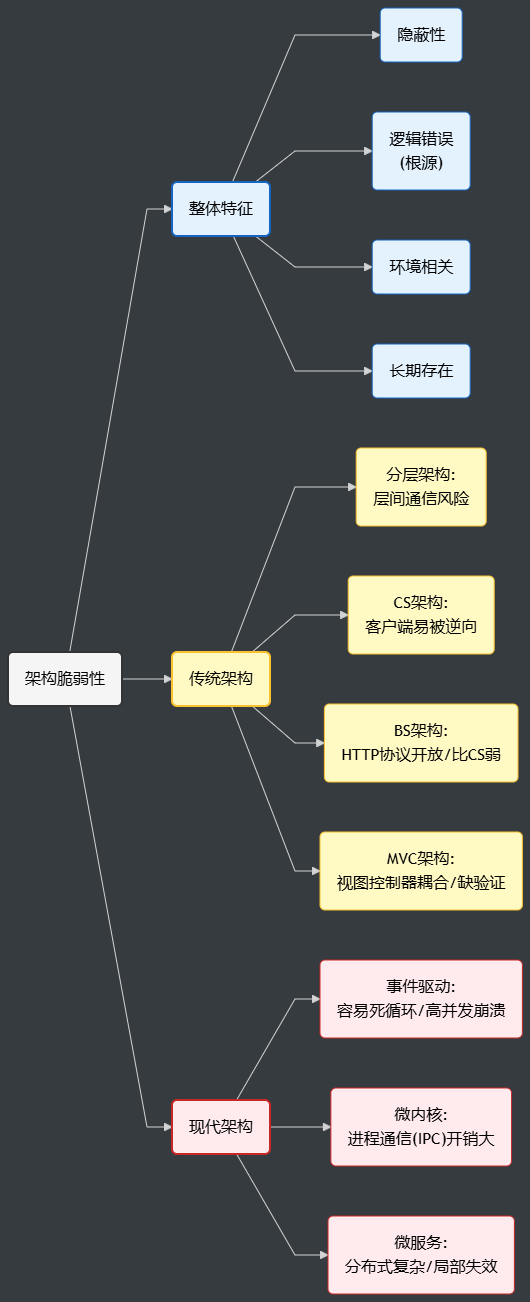

11.5、架构脆弱性全景图
