漫谈 Linux 声卡驱动开发的设备树与 I2S

最近在研究 Ubuntu 下的 ES8156 的声卡驱动，顺便学习了一下设备树（Device Tree） 和 I2S 声卡的工作原理。首先要搞懂这两个概念，简单来说，把写驱动比作盖房子，盖房子之前，先要看懂设计图纸（设备树）和水电原理（I2S协议）。

下面用最通俗的方式为你拆解这两个核心概念：

---

🌳 什么是设备树 (Device Tree)？

在以前的 Linux 内核中，硬件信息（比如有几个 CPU、内存多大、GPIO 接了什么设备）是直接写死在 C 语言代码里的。这导致内核代码非常臃肿，同一个内核代码无法通用于不同配置的开发板。

设备树就是一份"硬件说明书"。

它的作用是告诉 Linux 内核："嘿，我现在这台电脑（开发板）上，长什么样，有哪些外设。"

1. 核心比喻：树状结构

想象一棵树：

• 树根 (Root)：代表整个系统（SoC，也就是树莓派的芯片）。
• 树枝 (Buses)：代表连接方式，比如 I2C 总线、SPI 总线、I2S 总线。
• 树叶 (Devices)：代表具体的硬件，比如 ES8156 芯片。

2. 关键术语

• DTS (Device Tree Source) ：后缀为 .dts 的文本文件，人类可读，我们写的代码就是这个。
• DTB (Device Tree Blob) ：后缀为 .dtb 的二进制文件，由 DTS 编译而来，内核能读懂。
• Node (节点)：描述一个硬件对象。例如一个 I2C 控制器是一个节点，挂在这个控制器上的 ES8156 也是一个节点。
• Property (属性) ：节点的特征。例如 compatible（兼容性）、reg（寄存器地址/I2C地址）、clocks（时钟）。

3. 驱动匹配的"暗号"

这是最关键的一点：驱动程序是如何知道自己要控制哪个硬件的？

答案是：compatible 属性。

• 在设备树 里，写：compatible = "everest,es8156";
• 在驱动源码 里，开发者也写了一个列表：{"everest,es8156", ...}
• 内核启动时，会拿着设备树里的字符串去驱动列表里找。只要这两个字符串对上了，内核就把这个硬件分配给这个驱动来管理。

---

🔊 I2S 声卡的工作原理

I2S 全称是 Inter-IC Sound，是飞利浦公司制定的一种数字音频传输标准。它专门用来在芯片之间传输声音数据（比如 CPU 和 音频解码芯片之间）。

为什么不用 USB 或网络传输音频？因为 I2S 是纯数字、点对点、低延迟的，音质最纯净。

1. 三根核心线 (信号)

I2S 接口通常由 3-4 根线组成，它们就像乐队的指挥和乐手：

表格

信号线	全称	作用	比喻
BCLK	Bit Clock (位时钟)	每传输 1 个 bit，它就跳变一次。频率非常高。	节拍器：每响一声，传一个音符。
LRCLK	Left/Right Clock (声道时钟)	高电平代表右声道，低电平代表左声道。	指挥棒：指左边乐队奏，指右边乐队停。
DIN/DOUT	Data In/Out (数据线)	真正传输声音波形数据的线路。	乐谱：上面写着具体要唱什么音。
MCLK	Master Clock (主时钟)	通常是采样率的 256 或 384 倍，用于同步芯片内部振荡。	校准表：确保大家的表时间一致，不走音。

2. 数据是怎么传的？

想象你要传输一个立体声（左/右）的音乐：

1. LRCLK 变成低电平（代表左声道开始）。
2. BCLK 开始疯狂跳动（比如 2.3MHz）。
3. DIN 上按照 BCLK 的节奏，一位一位地送出左声道的数字（比如 16 位或 24 位数据）。
4. LRCLK 变成高电平（代表右声道开始）。
5. BCLK 继续跳动，DIN 上送出右声道的数据。
6. 如此循环，形成了连续的声音流。

3. 常见的"坑" (极性)

I2S 虽然标准，但不同芯片的厂商习惯不同。

• 左对齐 (Left Justified) vs I2S 标准 (Philips Standard)：数据是在 LRCLK 变化后的第一个时钟有效，还是第二个时钟有效？
• LRCLK 极性：高电平到底是左声道还是右声道？
• 解决方案 ：这通常在设备树或驱动代码中通过 dai-format = "i2s"; 或 dai-format = "left_j"; 来配置。如果配置错了，你会听到噪音，或者只有单声道。

---

🛠️ 开发调试 ES8156 的具体步骤

结合前面的理论，现在要做的事情可以拆解为以下 5 个步骤：

第一步：硬件连接 (物理层)

• 把树莓派的 GPIO 和 ES8156 的引脚焊对。
• I2C 线：连接 SDA、SCL（用于发送"播放"、"静音"、"调音量"等指令）。
• I2S 线：连接 BCLK、LRCLK、DIN/DOUT（用于传输真正的音乐数据流）。
• 供电：检查 VCC 和 GND。

第二步：确认 I2C 通信 (控制层)

• 在 Ubuntu 命令行输入 i2cdetect -y -1。
• 目的：确认电脑能看到 ES8156 这个"人"。如果扫到了地址（比如 0x1b），说明控制通道通了。

第三步：编写设备树 (描述层)

• 创建一个 .dts 文件。
• 内容 ：
  1. 告诉内核："我在 I2C 总线上挂了一个设备，地址是 0x1b，它的名字叫 everest,es8156"。

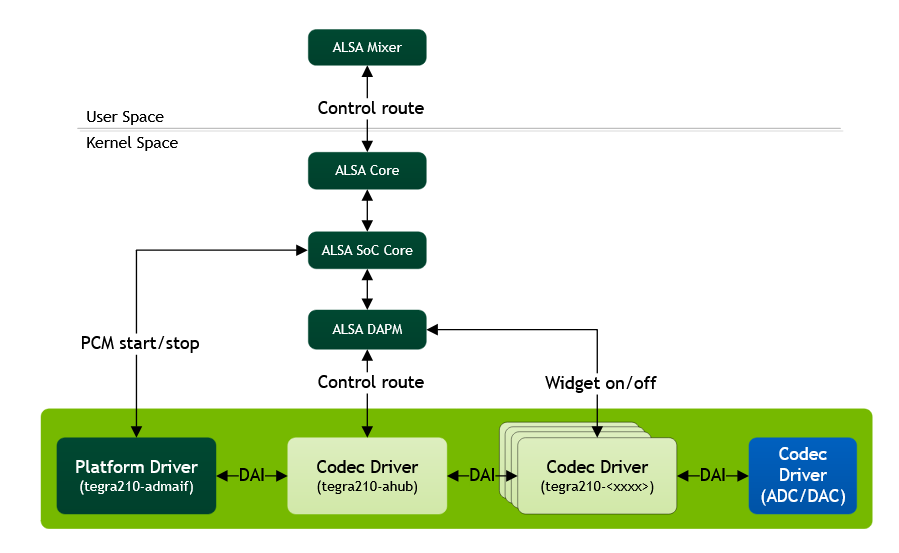

  2. 告诉内核："请把简单的音频卡（Simple Card）配置好，CPU 端用 I2S，Codec 端用刚才那个 ES8156"。

第四步：加载与匹配 (软件层)

• 编译设备树，重启或动态加载。
• 输入 dmesg | grep es8156。
• 理想输出 ：es8156_probe: entered。这意味着驱动程序的 probe 函数被调用了，说明设备树和驱动匹配成功！

第五步：测试音频 (应用层)

• 输入 aplay -l。
• 如果能看到声卡列表里多了一个设备，恭喜你，硬件和驱动都通了！接下来就是调音量和测试播放了。

📌 总结

• 设备树 = 给内核看的 简历，告诉内核硬件长什么样。
• I2S = 芯片间传输声音的 专用高速公路，有严格的时钟同步要求。
• 调试核心 ：先通 I2C（控制），再通 I2S（数据），靠 compatible 字符串牵线搭桥。

老徐，2026 0123
