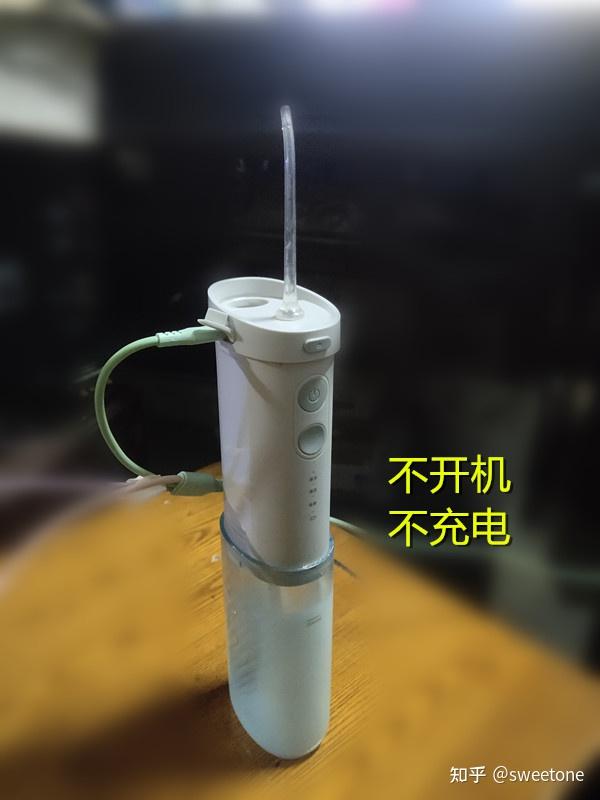

一台飞利浦HX333S冲牙器，按电源键，电机不动。插上充电器，给冲牙器充电几十分钟后再按电源键，电机仍不动。

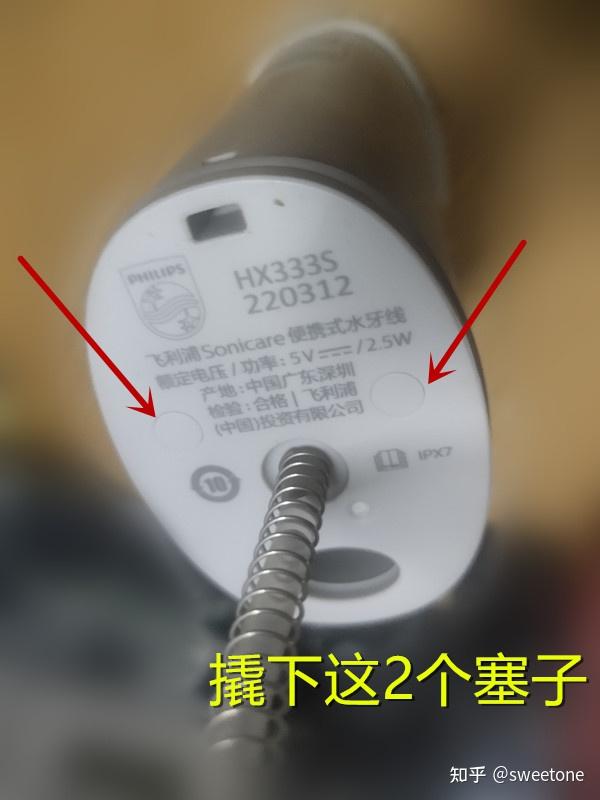

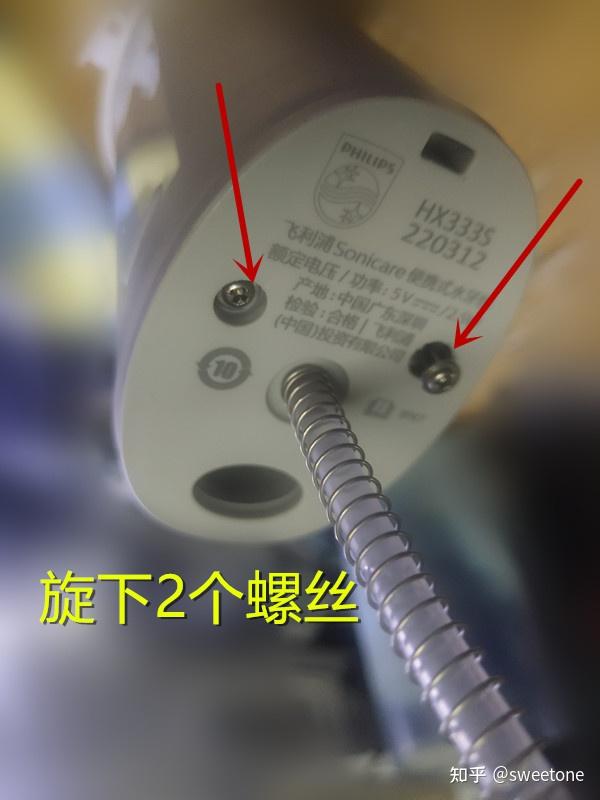

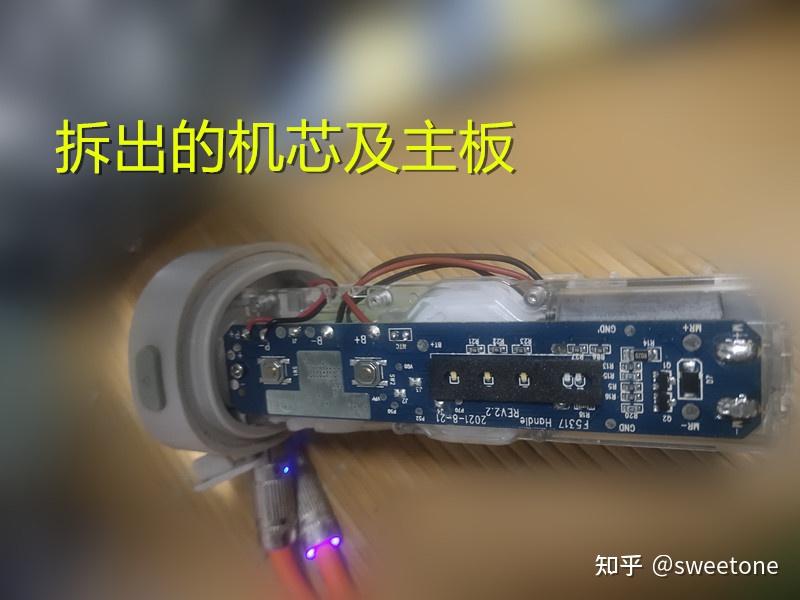

拆机方法：将冲牙器底部的两个塑料塞用针撬下，再旋下里面两个螺丝，即可将外壳里的机芯拆出来。
初步检测主板上的关键电压：USB输入口的P+,P---之间有5V电压，测得电池B+.B---之间有3.9V电压。测得充电输出端BAT(即整机供电端)只有3V。充电几十分钟，B+.B---之间及BAT与地之间电压均没有变化。

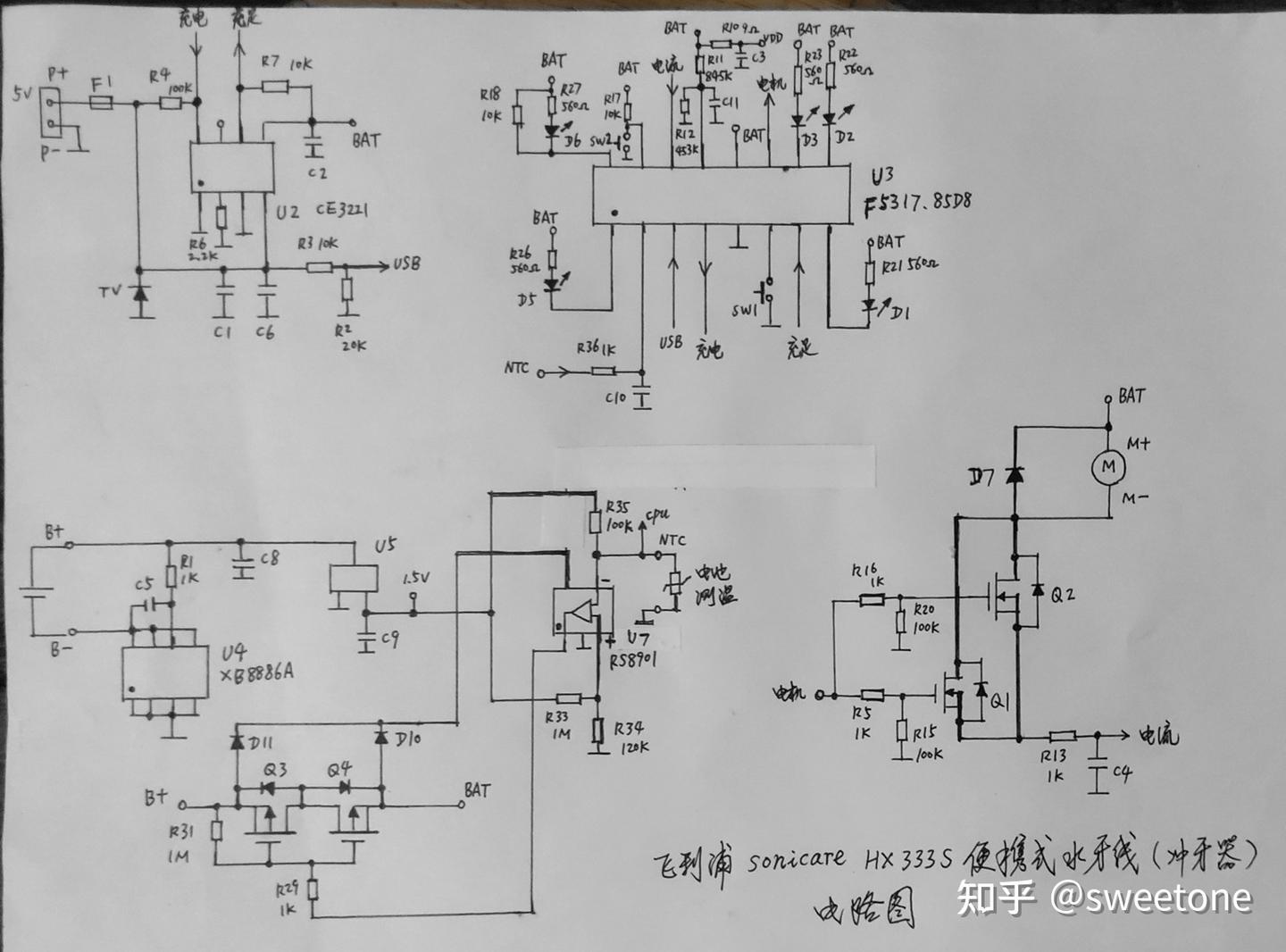

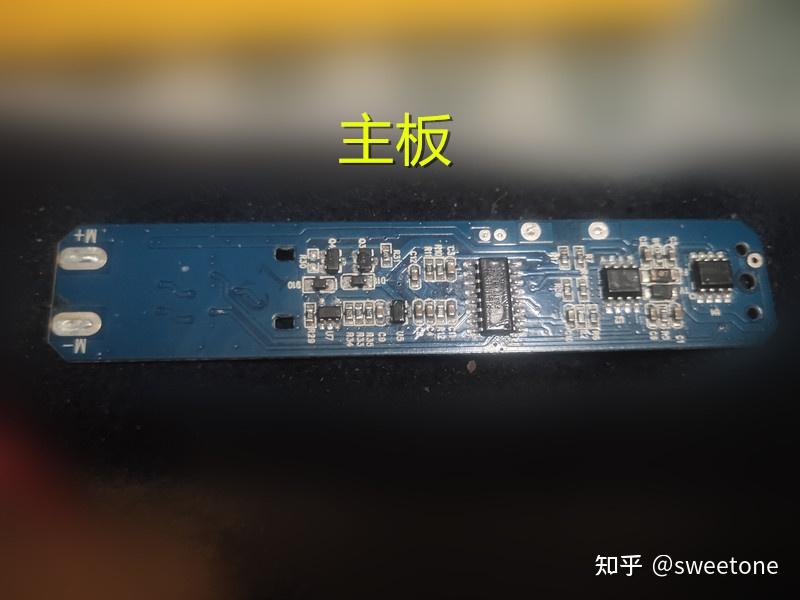

为分析工作原理，拆下主板测绘出整机电路如图所示。（纠错：Q1,Q2的S极对地（R13左端）漏画一个R14 0.02欧姆电阻（电流检测电阻），特此勘误，请读者留意）
一.电路原理
1. U2 锂电池充电芯片 CE3221
该芯片4脚输入 USB 5V电压，5V电压经R3,R2分压后输入CPU3脚。芯片2脚R6是充电电流设定电阻，充电电流Ibat=1V/R6 X 1000。芯片5脚是充电电压BAT输出脚。充足电后，芯片6脚输出低电平到CPU7脚。充电时，芯片7脚输出低电平（未用）。芯片8脚高电平时，芯片正常充电；该脚低电平时，芯片停止充电。芯片8脚电平由CPU4脚控制。
2. U3 CPU芯片 F5317.85D8
该芯片12脚是供电脚，5脚是接地脚。芯片6脚是SW1电源按键输入脚，15脚是SW2功能按键输入脚。芯片1脚D5,16脚D6指示电池状态。芯片8脚D1，9脚D2，10脚D3指示脉冲，清洗，敏感三种功能工作状态。
芯片11脚是电机控制信号输出脚，控制Q1,Q2驱动电机工作在上述3种状态。芯片14脚是电机电流检测脚，检测电机在三种功能时的工作电流，当电机电流异常，芯片11脚输出低电平，电机停止工作。
芯片3脚是USB电压检测脚，当芯片检测到有USB充电电压时，电机停止工作。芯片4脚是充电控制信号输出脚，该脚高电平时，充电芯片U2充电；该脚低电平时，充电芯片U2停止充电。
芯片2脚是电池测温电阻NTC检测脚，若电池温度过高，使得NTC阻值过低，又使得该脚输入电压低于芯片内部设定值时，芯片4脚输出低电平，充电芯片U2停止充电。若电池温度过高，芯片11脚输出低电平，电机停止工作。
芯片7脚是电池充足信号输入脚，当该脚低电平，芯片4脚输出低电平，充电芯片U2停止充电。
芯片13脚是供电电压检测脚，检测电压由供电电压经R11,R12分压。当电池电压在正常范围，电机，充电控制脚输出正常。电池电压不正常时，电机，充电均停止工作。
3. U4 锂电池保护芯片XB8886
电池正常时，芯片将电池B---端下拉到地，B---与地接通。当电池过压，过流，过充，欠充时，芯片不将电池B---端下拉到地，B---与地断开，保护锂电池。
4. U5 1.5V稳压芯片
5. U7 单电压比较器芯片 RS8901
该芯片3脚正输入端电压为1.5V经R33,R34的分压值。该芯片负输入端电压为1.5V经R35,电池测温电阻NTC的分压值。
当芯片4脚电压高于3脚电压，芯片1脚输出低电平，使得Q3，Q4的DS极导通，电池的B+端与BAT端（充电输出端及电路供电端）接通：充电芯片U2可以给锂电池充电，锂电池也可以给电路供电。
若电池过热，使得测温电阻阻值过低，使得芯片4脚电压低于3脚电压，芯片1脚输出高电平，使得Q3，Q4的DS极断开，电池的B+端与BAT端（充电输出端及电路供电端）不接通：充电芯片U2不能给锂电池充电，锂电池也不能给电路供电。
二. 检修过程
实测主板上电池的B+端与BAT端（充电输出端及电路供电端）不接通：充电芯片U2不能给锂电池充电，锂电池也不能给电路供电。实测芯片U7的3脚电压为1.5Vx120K/(120K+1000K)=0.16V。实测当时测温电阻阻值为10.8K，芯片U7的4脚电压为1.5Vx10.8K/(100K+10.8K)=0.14V。芯片4脚电压低于3脚电压，芯片1脚输出高电平，使得Q3，Q4的DS极断开，电池的B+端与BAT端（充电输出端及电路供电端）不接通。
因为测温电阻NTC阻值随温度变化略有变化，以为NTC基本正常。因为NTC在温度8度时为10.8K阻值，查网上资料，估计NTC为5K阻值（25度）。怀疑电压比较器芯片及外围元件可能变值。于是，将U7芯片3脚电阻R34临时换为80K。此时U7的3脚电压1.5Vx80K/(80K+1000K)=0.11V。线路板装上在别的充电器冲了电的锂电池，因为芯片4脚电压高于3脚电压，芯片1脚输出低电平，Q3,Q4将电池的B+端与BAT端（充电输出端及电路供电端）接通，B+端与BAT端电压一样了。但是，按电源键，机器电机仍然不动。测量电机绕组电阻只有0.6欧姆，是否电机绕组有匝间短路造成电流过大而保护？接上USB 5V电源给机器充电，电池B+端，B---端之间电压没有升高。测量U2充电芯片8脚为低电平，可见CPU禁止了充电芯片的充电。怀疑机器主板及电机有问题。
由于淘宝上找不到该机主板及电机配件，于是在闲鱼买一台同型号故障机（故障机2）用来拆配件。故障机2也不能充电，也不能开机。拆开故障机2，测出其锂电池电压只有2.3V，可见锂电池过放电了。测量故障机2锂电池的测温电阻NTC阻值为120K欧姆，当时温度在6，7度。查资料，估计此测温电阻为50K（25度）B值3950的NTC。
由于故障机2锂电池NTC基本正常，只是电池欠充电。于是，将故障机2的电池接到外接充电器激活并充足电。按电源键开机，选择3种工作状态，电机运转均正常。测量故障机2电机绕组阻值也是0.6欧姆，估计故障机1，故障机2的电机都基本正常。测量测温电阻NTC两端电压在0.8V左右，基本正常。
但是，机器运行两三分钟时间，电机就停止工作了。测量锂电池还有4.1V电压，电量并没有用光。测量故障机2锂电池的测温电阻NTC两端电压，只有0.12V左右了。可见NTC阻值降低了。拆下该测温电阻NTC引线，测量其电阻只有10K左右了。手摸该锂电池，并没有感到发热。
因为手头还有其他事，暂时忙其他事了。几十分钟后，再来测量故障机2锂电池的测温电阻NTC两端电阻，其阻值已经恢复120K左右，将NTC接回主板。试着给机器接上USB 5V电源给锂电池充电，充电绿灯立即点亮，测量锂电池电压也在慢慢升高。测量U2充电芯片的8脚电压为4.6V，可见CPU4脚输出高电平控制信号使得U2充电芯片给锂电池充电了。但是，机器充电两三分钟时间，充电指示灯就不亮了。测量锂电池还没有达到4.2V电压。再次测量故障机2锂电池的测温电阻NTC两端电压，只有0.12V了。可见NTC阻值又降低了。拆下该测温电阻NTC引线，测量其电阻又只有10K左右了。手摸该锂电池，但是并没有感到发热。
再次测量测温电阻NTC阻值，NTC阻值要几十分钟后才恢复升高。多次试验，发现只要该测温电阻NTC接到主板上：在不充电，不开机的情况下，也就是电池不发热时，NTC两端电压也会在两三分钟内降低为0.12V左右。此时拆下该测温电阻NTC引线，测量其电阻又只有10K左右了。

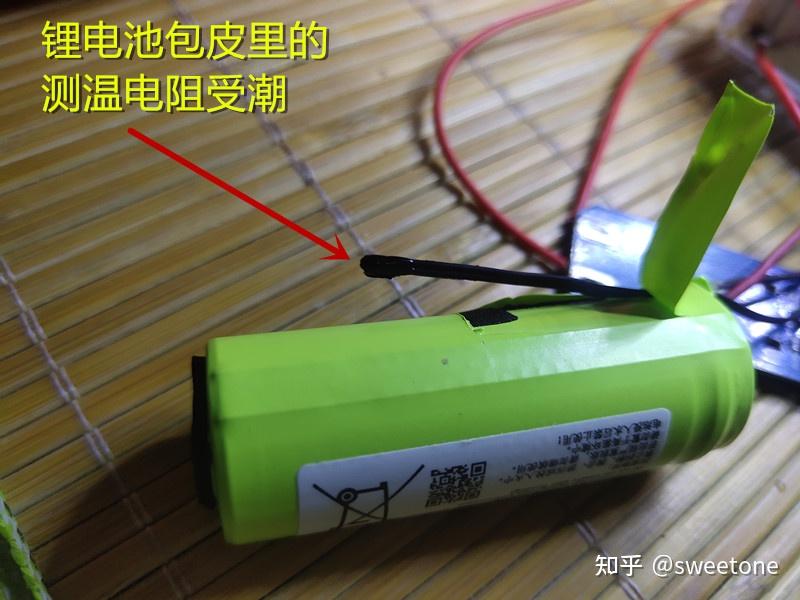

怀疑测温电阻NTC漏电。割开锂电池包皮，取出测温电阻NTC，手摸NTC及引线感觉潮湿，估计是这个原因引起故障。用电吹风给测温电阻NTC加热吹干燥，几秒钟时间测温电阻NTC的阻值立即升高了。

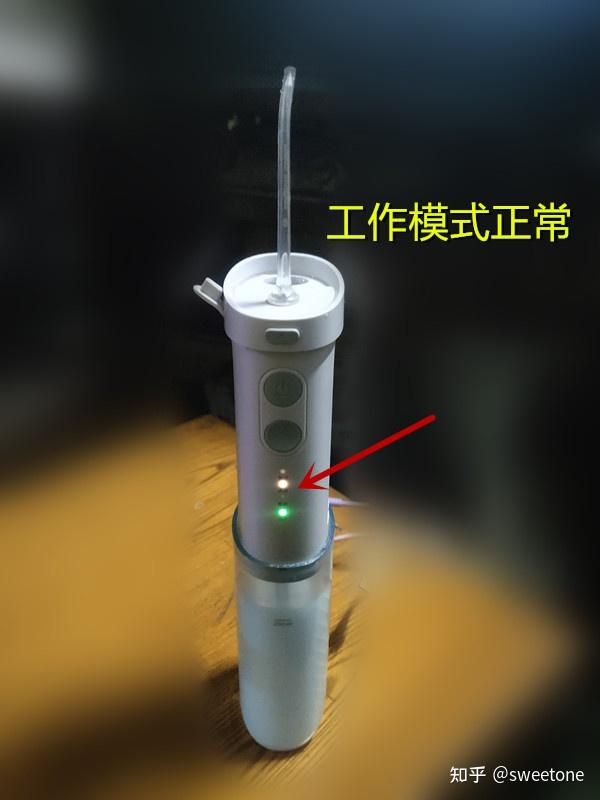

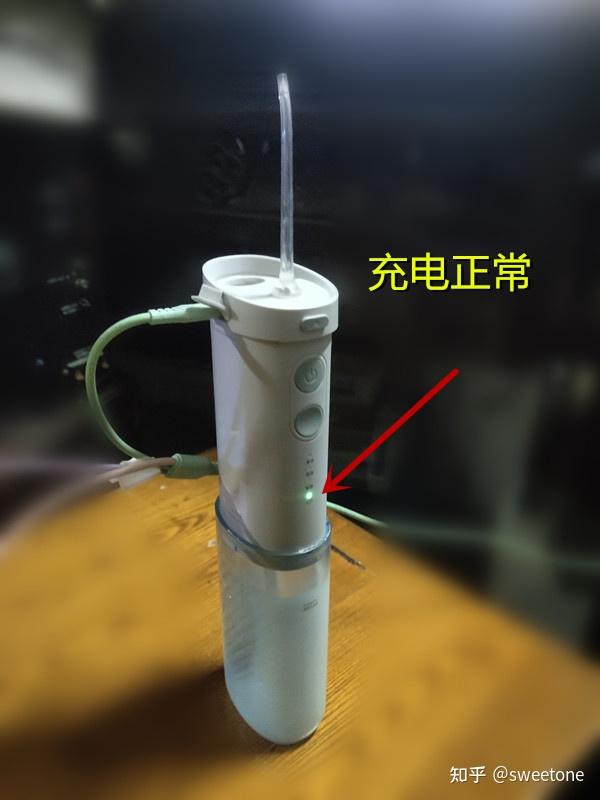

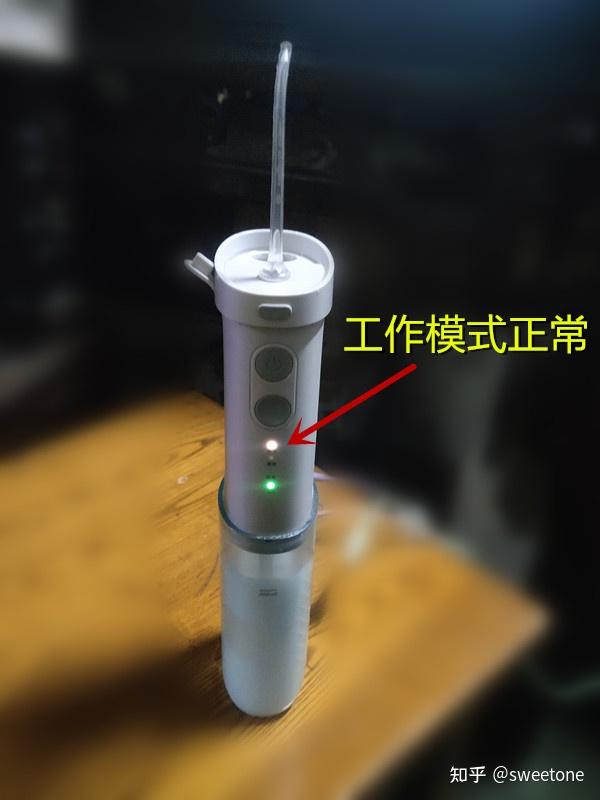

为了不使得测温电阻NTC在电池包皮的密闭环境下潮气难以散发，在电池表皮上粘一片导热双面胶（修电视机粘led灯条用的导热胶带），将测温电阻NTC粘在导热胶带表面上。再将测温电阻NTC引线接回主板，在不充电，不开机的情况下， NTC两端电压能长时间保持在0.8-0.9V左右（6，7度温度时），不再在短时间内降低。按电源键给机器开机，电机运行时间变得很长，电机不再只运行两三分钟时间就停止工作了。给机器接上USB 5V电源给锂电池充电，锂电池电压也在慢慢升高，直至充足电量，绿灯熄灭。机器不再只充电两三分钟时间就停止充电了。
将原故障机改动的电阻值恢复原样，将故障机2锂电池及其测温电阻NTC接到原故障机主板上，原故障机的工作及充电也完全正常。至此，维修成功。
小结：该型号冲牙器的CPU的2脚检测锂电池测温电阻NTC两端电压是否正常，CPU的13脚监测锂电池两端电压是否正常。只有这两个电压在CPU芯片内部程序设置范围内，CPU才会允许电机运转及给锂电池充电。
这两个冲牙器不开机不充电的原因：一个故障机是锂电池的测温电阻NTC损坏，另一个故障机是锂电池的测温电阻NTC在电池包皮内受潮间歇漏电。所以，当你的该型号冲牙器不开机不充电，排除故障首选项是换新的原配电池。测温电阻要更换的话，型号建议使用：测温电阻为50K（25度）B值3950的NTC。还不行的话，再检查主板及电机。
