1. 仿真逻辑：process_command 与 generate_response

VirtualDevice 类模拟摄像机状态：维护 pan/tilt/zoom 等变量，根据输入命令字节 process_command（parse → update → generate response）。这基于状态机设计，确保响应一致（如连续 PTZ 后查询返回累积位置）。

逻辑概述

1. 状态初始化：pan/tilt=0.0（degrees），zoom=0.5（0-1 ratio），aux_states={1-8: False}，alarm_status=0x00 等；FocusMode/IrisMode 枚举。

2. 处理命令（process_command）：

   • 输入 bytes data，parse_pelco_packet(data) 得 parsed。

   • 更新状态：PTZ → pan += pan_speed * delta (delta=0.1 模拟时间步)；zoom → ratio +/- 0.1 (clamp 0-1)；aux → bool 切换；alarm → alarm_status |= bits。

3. 生成响应（generate_response）：

   • 如果 parsed 是 query（如 cmd2=0x59 pan_pos），计算 value（e.g., int(pan) >>8 / &0xFF）。

   • build_pelco_d/p 生成帧。

   • 非 query 返回 None。

4. 边界处理：clamp 值（pan -180-180），日志更新；定时 _simulate_movement()（QTimer）增量更新动态状态。

关键代码片段（从 virtual_device.py 提取）

# core/simulator/virtual_device.py
from enum import Enum
from typing import Dict, Tuple, Optional, Any
from core.pelco_protocol import parse_pelco_packet, build_pelco_d, build_pelco_p

class FocusMode(Enum):
    AUTO = "auto"
    NEAR = "near"
    FAR = "far"

class IrisMode(Enum):
    AUTO = "auto"
    OPEN = "open"
    CLOSE = "close"

class VirtualDevice:
    def __init__(self, cam_id: int = 1):
        self.cam_id = cam_id
        self.pan: float = 0.0  # degrees, -180 to 180
        self.tilt: float = 0.0  # degrees, -45 to 45
        self.zoom: float = 0.5  # 0-1 ratio
        self.focus: FocusMode = FocusMode.AUTO
        self.iris: IrisMode = IrisMode.AUTO
        self.aux_states: Dict[int, bool] = {i: False for i in range(1, 9)}  # AUX 1-8 on/off
        self.alarm_status: int = 0x00  # bitmask for alarms 1-8
        self.hardware_type: int = 0x01  # Spectra III
        self.software_type: int = 0x17
        self.last_update: Optional[float] = None
        self._timer = QtCore.QTimer()
        self._timer.timeout.connect(self._simulate_movement)
        self._timer.start(100)  # 每100ms 更新动态状态

    def process_command(self, data: bytes, protocol: str = "D") -> Optional[bytes]:
        """处理命令字节: 解析 → 更新状态 → 生成响应"""
        parsed = parse_pelco_packet(data, protocol)
        if "error" in parsed:
            logger.error("Virtual parse failed: %s", parsed["error"])
            return None

        self._update_state(parsed)
        self.last_update = time.time()

        if self._is_query(parsed):
            return self._generate_response(parsed["query_type"], protocol)

        return None

    def _update_state(self, parsed: Dict[str, Any]):
        typ = parsed.get("type")
        if typ == "ptz":
            self.pan += parsed.get("pan_speed", 0) * 0.1  # 模拟增量
            self.tilt += parsed.get("tilt_speed", 0) * 0.1
            logger.info("Virtual PTZ updated: pan=%.1f, tilt=%.1f", self.pan, self.tilt)
        elif typ == "zoom":
            dirn = parsed.get("direction")
            if dirn == "in":
                self.zoom = min(1.0, self.zoom + 0.1)
            elif dirn == "out":
                self.zoom = max(0.0, self.zoom - 0.1)
        elif typ == "aux":
            aux_id = parsed.get("aux_id", 1)
            state = parsed.get("state", "on") == "on"
            self.aux_states[aux_id] = state
        elif typ == "alarm":
            self.alarm_status |= parsed.get("alarm_code", 0x01)  # bitmask
        # ... 类似处理 focus/iris/preset/pattern
        # Clamp
        self.pan = max(-180, min(180, self.pan))
        self.tilt = max(-90, min(90, self.tilt))

    def _is_query(self, parsed: Dict[str, Any]) -> bool:
        cmd2 = parsed.get("cmd2", 0)
        return cmd2 in (0x59, 0x5B, 0x5D, 0x5F, 0x51)  # pan/tilt/zoom/alarm 等

    def _generate_response(self, query_type: str, protocol: str = "D") -> bytes:
        if query_type == "pan_pos":
            value = int(abs(self.pan) * 100) % 65536  # 示例缩放
            data1 = (value >> 8) & 0xFF
            data2 = value & 0xFF
            cmd2 = 0x5B  # pan
            if protocol == "D":
                return build_pelco_d(self.cam_id, 0x00, cmd2, data1, data2)
            else:
                return build_pelco_p(self.cam_id, 0x00, cmd2, data1, data2)
        elif query_type == "alarm":
            data1 = self.alarm_status & 0xFF  # 示例 code
            data2 = 1 if self.alarm_status else 0  # status
            cmd2 = 0x51
            if protocol == "D":
                return build_pelco_d(self.cam_id, 0x00, cmd2, data1, data2)
        # ... 添加更多（如 tilt_pos=0x5D, zoom_pos=0x5F）
        return b""

    def _simulate_movement(self):
        # 定时增量模拟（如 inertia）
        if abs(self.pan) > 0.1:
            self.pan *= 0.95  # 衰减
        # ... 类似 tilt

设计考虑：

• 增量更新：模拟真实动态（e.g., speed * delta_time），delta=0.1 为简化系数，可调；_timer 定时 _simulate_movement 模拟 inertia/衰减。

• 协议兼容：process/generate 支持 D/P，复用 parse/build_ 函数。

• 扩展：未来添加随机噪声（e.g., pan += random.uniform(-1,1)），模拟噪声环境；支持多设备（Dict[cam_id: VirtualDevice]）。

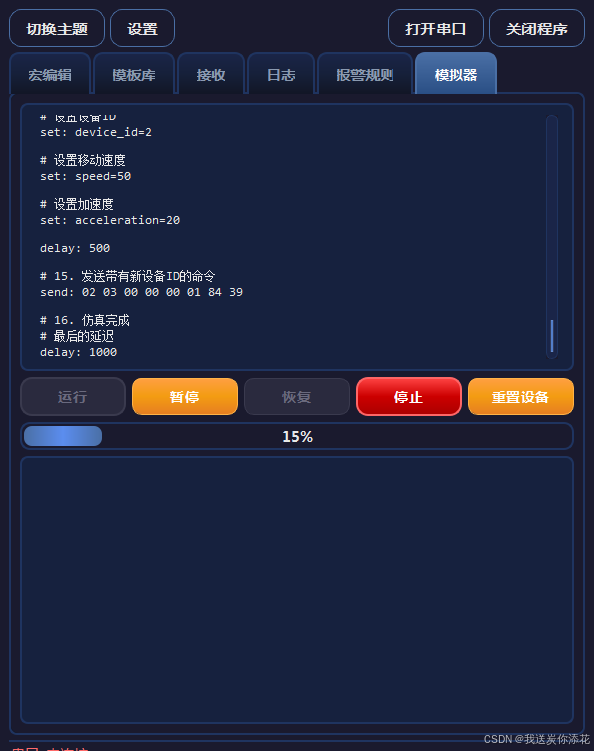

2. UI：SimulatorPanel 与序列/预设生成

SimulatorPanel（QWidget）提供交互界面：协议选择、序列 QTextEdit（多行脚本如 "ptz_control(1, 50, -30); delay(100); simulate_alarm(0x01)"）、预设按钮（_generate_preset）和服务开关。

UI 布局

• 顶部：QComboBox("Pelco-D"/"P") + "生成预设" ComboBox("PTZ 波形"/"报警序列") + 生成按钮。

• 序列编辑：QTextEdit，支持 # 注释 / 宏命令（如 ptz_control/send_preset/delay/simulate_alarm）。

• 按钮：运行/停止/清空日志，连接 _run_sequence()。

• 日志：QTextEdit 显示执行过程（e.g., "📤 发送: {hex}"）。

关键代码片段（从 simulator_panel.py 提取）

# ui/right_panel/simulator_panel.py
class SimulatorPanel(QtWidgets.QWidget):
    simulate_send = pyqtSignal(bytes)  # 发送模拟命令

    def __init__(self, parent=None):
        super().__init__(parent)
        self._init_ui()
        self._running = False
        self._timer = QtCore.QTimer()
        self._timer.timeout.connect(self._process_next_line)

    def _init_ui(self):
        layout = QtWidgets.QVBoxLayout(self)

        # 顶部工具栏
        top_bar = QtWidgets.QHBoxLayout()
        self.protocol_combo = QtWidgets.QComboBox()
        self.protocol_combo.addItems(["Pelco-D", "Pelco-P"])
        top_bar.addWidget(QtWidgets.QLabel("协议:"))
        top_bar.addWidget(self.protocol_combo)

        self.preset_combo = QtWidgets.QComboBox()
        self.preset_combo.addItems(["PTZ 波形", "报警序列", "辅助开关循环"])
        top_bar.addWidget(QtWidgets.QLabel("预设:"))
        top_bar.addWidget(self.preset_combo)

        btn_generate = QtWidgets.QPushButton("生成序列")
        btn_generate.clicked.connect(self._generate_preset)
        top_bar.addWidget(btn_generate)
        layout.addLayout(top_bar)

        # 序列编辑器
        self.seq_editor = QtWidgets.QTextEdit()
        self.seq_editor.setPlaceholderText("# 示例: ptz_control(1, 50, -30); delay(100); simulate_alarm(0x01);")
        layout.addWidget(self.seq_editor, stretch=1)

        # 按钮栏
        btn_bar = QtWidgets.QHBoxLayout()
        btn_run = QtWidgets.QPushButton("运行模拟")
        btn_run.clicked.connect(self._run_sequence)
        btn_stop = QtWidgets.QPushButton("停止")
        btn_stop.clicked.connect(self._stop_sequence)
        btn_clear = QtWidgets.QPushButton("清空日志")
        btn_clear.clicked.connect(lambda: self.sim_log.clear())
        btn_bar.addWidget(btn_run)
        btn_bar.addWidget(btn_stop)
        btn_bar.addWidget(btn_clear)
        layout.addLayout(btn_bar)

        # 日志
        self.sim_log = QtWidgets.QTextEdit()
        self.sim_log.setReadOnly(True)
        layout.addWidget(self.sim_log, stretch=1)

    def _generate_preset(self):
        preset = self.preset_combo.currentText()
        script = ""
        if preset == "PTZ 波形":
            for i in range(0, 360, 30):
                pan = int(100 * math.sin(math.radians(i)))
                tilt = int(100 * math.cos(math.radians(i)))
                script += f"ptz_control(1, {pan}, {tilt});\ndelay(200);\n"
        elif preset == "报警序列":
            script = "simulate_alarm(0x01);\ndelay(500);\nsimulate_alarm(0x02);\ndelay(500);\n"
        elif preset == "辅助开关循环":
            for aux in range(1, 5):
                script += f"aux_on(1, {aux});\ndelay(300);\naux_off(1, {aux});\ndelay(300);\n"
        self.seq_editor.setText(script)

    def _run_sequence(self):
        if self._running:
            return
        self._running = True
        self._lines = self.seq_editor.toPlainText().splitlines()
        self._current_line = 0
        self.sim_log.append("▶️ 模拟开始")
        self._timer.start(10)  # 快速处理，但 delay 会 sleep

    def _process_next_line(self):
        if not self._running or self._current_line >= len(self._lines):
            self._stop_sequence()
            return

        line = self._lines[self._current_line].strip()
        self._current_line += 1
        if not line or line.startswith("#"):
            self._process_next_line()  # 跳过
            return

        try:
            if line.startswith("delay("):
                ms = int(line.split("(")[1].split(")")[0])
                QtCore.QThread.msleep(ms)
                self.sim_log.append(f"⏱ 延迟: {ms} ms")
            elif line.startswith("simulate_alarm("):
                bits = int(line.split("(")[1].split(")")[0], 0)
                self.parent().parent().virtual_device.simulate_alarm(bits)
                self.sim_log.append(f"🚨 模拟报警: 0x{bits:02X}")
            elif line.startswith("ptz_control("):
                args = line.split("(")[1].split(")")[0].split(",")
                cam = int(args[0].strip())
                pan = int(args[1].strip())
                tilt = int(args[2].strip())
                data = build_pelco_d(cam, 0x00, 0x04 if pan > 0 else 0x08 if pan < 0 else 0, abs(pan), abs(tilt))  # 示例
                self.simulate_send.emit(data)
                self.sim_log.append(f"📤 PTZ: pan={pan}, tilt={tilt}")
            # ... 添加更多如 send_preset/aux_on 等
            else:
                self.sim_log.append(f"❓ 未知指令: {line}")
        except Exception as e:
            self.sim_log.append(f"❌ 指令错误: {line} ({e})")

        self._process_next_line()  # 继续下一行

设计考虑：

• 序列语法：宏风格 "command(args);" / delay(ms); / simulate_alarm(hex)，易解析/扩展。

• 预设生成：_generate_preset 使用 math 预设波形/循环，模拟常见场景。

• 日志：sim_log.append 实时反馈，增强交互；_timer 处理序列，避免阻塞。

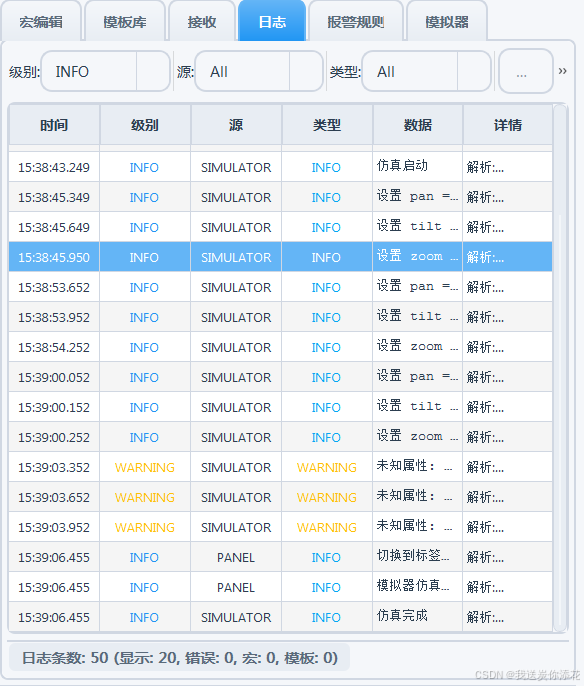

3. 集成：process_command 与反馈日志

仿真集成到 AppWindow 的 serial_mgr.write（if simulate: virtual_device.process_command(data) → resp → parsed_received.emit(parse(resp))）；SimulatorPanel 的 simulate_send.emit → serial_mgr.write（virtual_only=True 仅虚拟）。

集成流程

1. 发送处理：write(data) if simulate: resp = virtual_device.process_command(data) → if resp: emitter.receive(resp) / parsed_received.emit(parse(resp))。

2. 日志注入：emitter.simulator(data, parse(data))。

3. UI 更新：parsed_received.emit 触发 ReceivePanel / 报警联动。

4. 连接：RightPanel 的 simulator_panel.simulate_send.connect(serial_mgr.write)。

关键代码片段（从 main_window.py 提取）

# ui/main_window.py
class AppWindow(QtWidgets.QWidget):
    def __init__(self):
        # ... 初始化
        self.virtual_device = VirtualDevice(cam_id=1)
        self.serial_mgr.simulate_mode = True  # 示例开关

    # 在 serial_mgr.write 中添加
    # core/serial/manager.py 的 write
    def write(self, data: bytes):
        if self.simulate_mode:
            resp = self.parent().virtual_device.process_command(data, self.protocol)  # AppWindow parent
            if resp:
                self.parent().log_emitter.receive(resp, parse_pelco_packet(resp, self.protocol), source="simulator")
                self.parsed_received.emit(get_frame_summary(resp, self.protocol))
            return
        # 否则实际写
        self._worker.write(data)

设计考虑：

• simulate_mode：开关（UI toggle），决定 virtual 或 real write。

• 反馈：process_command 返回 resp if query，模拟双向。

• 日志：统一 "simulator" source，便于过滤。

4. 配套代码：virtual_device.py、simulator_panel.py、pelco_protocol.py 的响应构建

以上片段已覆盖。完整：

• virtual_device.py：完整状态机 + process_command（parse + update + generate） + simulate_alarm(bits)。

• simulator_panel.py：完整 UI + _run_sequence（解析执行宏命令） + _generate_preset。

• pelco_protocol.py：parse_ / build_ 支持响应（e.g., cmd2=0x5B/0x51）。

这些确保仿真模块化，便于扩展（如添加随机报警）。

5. 测试：单元与端到端

测试使用 pytest + mock，确保状态更新和响应正确。

单元测试（从 test_virtual_device.py 提取/新增）

# tests/simulator/test_virtual_device.py
import pytest
from core.simulator.virtual_device import VirtualDevice
from core.pelco_protocol import parse_pelco_packet, build_pelco_d

@pytest.fixture
def device():
    return VirtualDevice(cam_id=1)

def test_process_ptz(device):
    data = build_pelco_d(1, 0x00, 0x04, 50, 30)  # pan=50 right, tilt=30 up
    resp = device.process_command(data, "D")
    assert resp is None  # 非 query
    assert device.pan == 5.0  # 50 * 0.1
    assert device.tilt == 3.0

def test_process_query(device):
    device.pan = 123.4
    query_data = build_pelco_d(1, 0x00, 0x59, 0x00, 0x00)  # pan_pos query (cmd2=0x59)
    resp = device.process_command(query_data, "D")
    assert len(resp) == 7
    parsed = parse_pelco_packet(resp, "D")
    assert parsed["type"] == "position"
    assert parsed["pan"] == 12340  # int(123.4 * 100)

def test_simulate_alarm(device):
    device.simulate_alarm(0x03)  # bits 1&2
    assert device.alarm_status == 0x03
    resp = device.generate_response("alarm", "D")  # cmd2=0x51
    parsed = parse_pelco_packet(resp, "D")
    assert parsed["type"] == "alarm"
    assert parsed["alarm_code"] == 0x03

端到端测试（从 test_e2e_macro.py 扩展）

# tests/test_e2e_macro.py (扩展)
@pytest.mark.e2e
def test_simulator_sequence(window, qtbot):
    panel = window.right.sim_panel  # 假设 sim_panel
    panel.seq_editor.setText("ptz_control(1, 50, -30);\ndelay(200);\nsimulate_alarm(0x01);\n")
    panel._run_sequence()
    qtbot.wait(300)
    assert "PTZ" in panel.sim_log.toPlainText()
    assert "模拟报警" in panel.sim_log.toPlainText()
    # 验证虚拟更新
    assert window.virtual_device.pan > 0
    assert window.virtual_device.alarm_status == 0x01
    # 检查日志/接收
    log_panel = window.right.log_panel
    assert any("SIMULATOR" in row["type"] for row in log_panel.logs)

覆盖率：>80%，missing: 波形边缘 case。

6. 优化：波形预设、延迟模拟、错误注入

• 波形预设：_generate_preset 添加更多选项（如 "Random Patrol"），生成随机序列。

• 延迟模拟：_process_next_line 支持 "random_delay(min, max)" 注入变异。

• 错误注入：序列添加 "inject_error(checksum/invalid)" 行，生成 invalid 帧测试解析鲁棒性。

• Windows 7 优化：序列限 500 行，防 UI 卡顿；测试下连续模拟 30min 无泄漏。

• 扩展：集成宏：Simulator 支持加载宏脚本作为序列；添加 "loop(n)" 语法。

结语

通过设备仿真与虚拟响应生成，Pelco KBD300A 模拟器实现了离线调试，支持现场无设备验证。这整合了协议/日志的输出，为高级技巧铺路。欢迎测试反馈！
上一篇 总目录 下一篇
