路由器IP报文转发与路由表解析技术
摘要
本文深入解析路由器IP报文转发机制及路由表的核心原理，涵盖从基础概念到实际应用的全过程。通过理论分析与实例演示，帮助读者全面掌握网络层转发决策的关键技术。
第一章：IP报文转发机制深度解析
1.1 IP报文结构详解

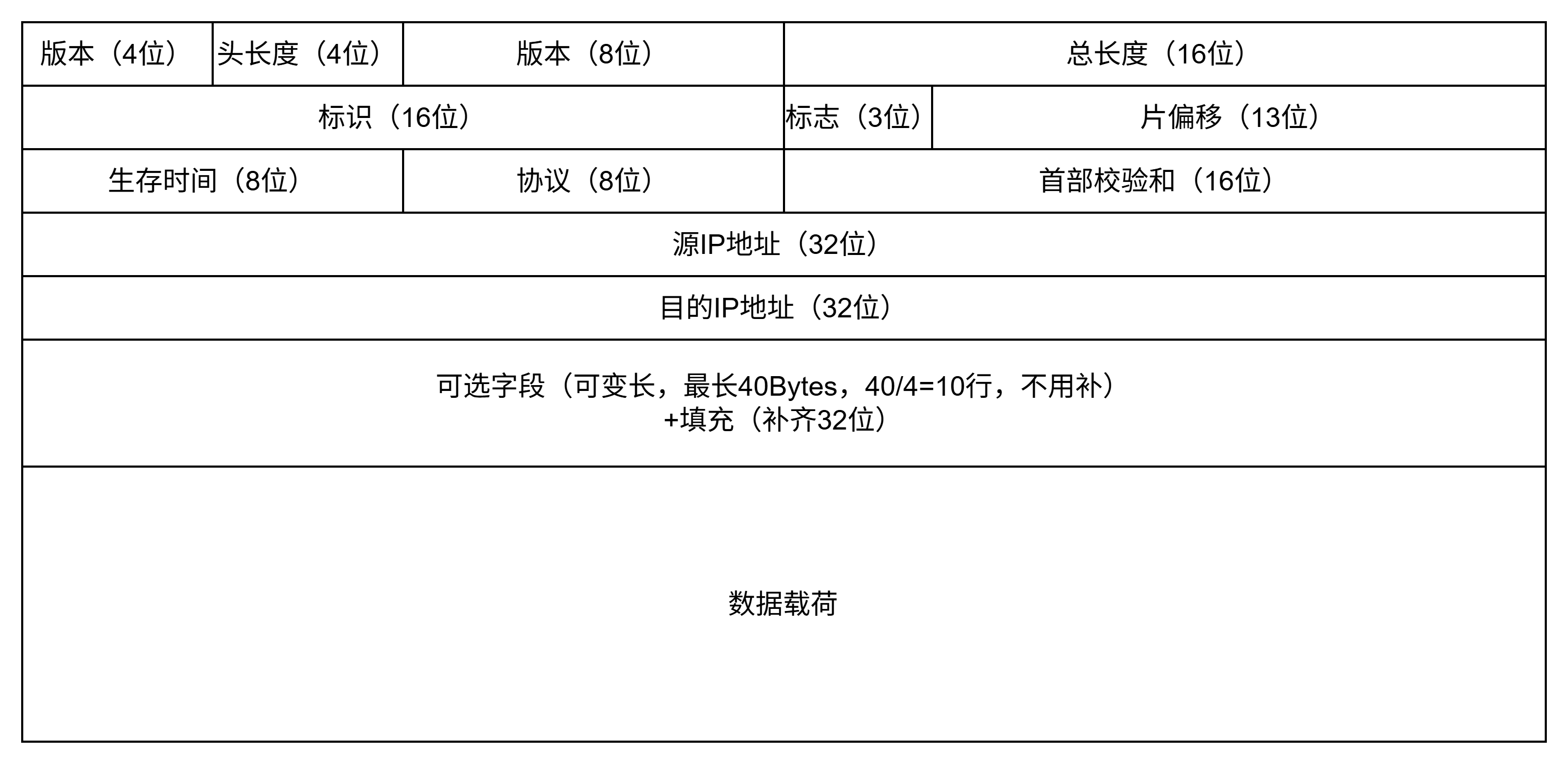

IPv4头部各字段说明：
版本（Version，4位）：IP协议版本号，IPv4为"4"
头长度（IHL，4位）：IPv4头部长度，以4字节为单位，最小值为5（20字节）
服务类型（ToS，8位）：服务质量参数，包括优先级、延迟、吞吐量等
总长度（Total Length，16位）：整个IP数据包的长度，包括头部和数据，最大65535字节
标识（Identification，16位）：唯一标识一个数据包，用于分片重组
标志（Flags，3位）：
第1位：保留
第2位：DF（Don't Fragment）- 不分片
第3位：MF（More Fragments）- 更多分片
片偏移（Fragment Offset，13位）：分片在原始数据包中的位置，以8字节为单位
生存时间（TTL，8位）：数据包最大跳数，每经过一个路由器减1
协议（Protocol，8位）：上层协议类型（如：6=TCP，17=UDP，1=ICMP）
首部校验和（Header Checksum，16位）：仅校验头部数据
源IP地址（32位）：发送方的IP地址
目标IP地址（32位）：接收方的IP地址
可选字段（可变长）：可选扩展信息，最大40字节
数据载荷：上层协议数据（如TCP/UDP报文）

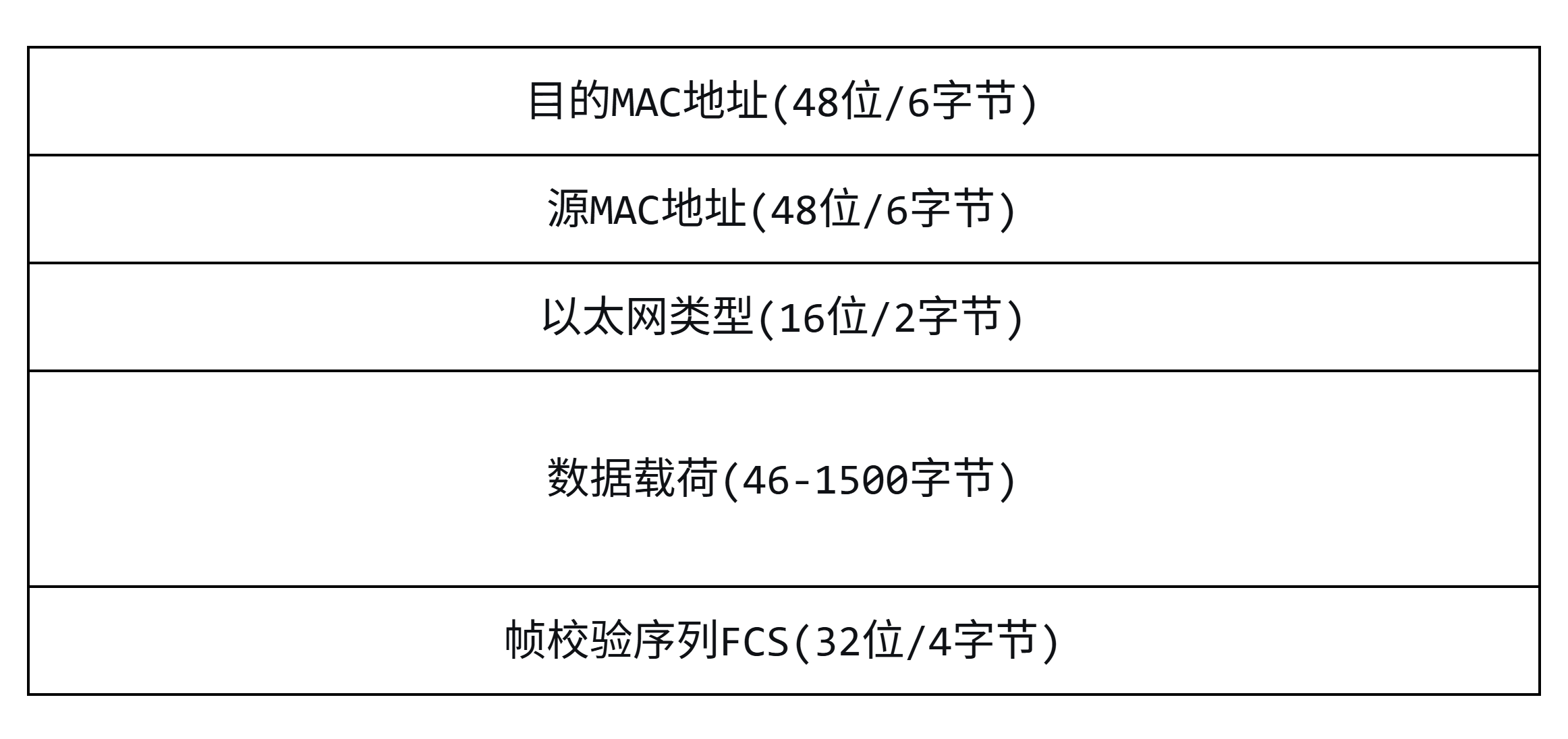

1.2 以太网帧数据结构详解
以太网帧是数据链路层的协议数据单元，有多个标准版本。以下是主要格式的详细说明：
各字段详解：
前导码（Preamble，7字节） ：
10101010...交替模式，用于时钟同步（物理层）帧起始定界符（SFD，1字节） ：
10101011，标识帧的开始（物理层）目的MAC地址（6字节）：
第1位：0=单播，1=组播
第2位：0=全局唯一，1=本地管理
FF:FF:FF:FF:FF:FF= 广播地址源MAC地址（6字节）：
第1位：必须为0（单播）
第2位：0=全局唯一，1=本地管理
以太网类型/长度（2字节）：
值 ≤ 1500：表示长度（IEEE 802.3格式）
值 ≥ 1536：表示类型（Ethernet II格式）
常见类型值：
0x0800= IPv4
0x0806= ARP
0x86DD= IPv6
0x8100= 802.1Q VLAN标签数据载荷（46-1500字节）：
最小46字节：如果上层数据不足46字节，需要填充（Padding）
最大1500字节：标准MTU（最大传输单元）
包含上层协议数据（IP数据包等）
帧校验序列（FCS，4字节）：
CRC-32校验，覆盖目的地址、源地址、类型/长度、数据
接收方校验，错误帧被丢弃
路由器的IP报文转发机制
- IP报文的基本结构：上述所示
- 转发流程：接收报文→解封装→查找路由表→确定下一跳→重新封装转发
路由表的核心作用
- 功能定义：存储网络路径信息的数据库，决定报文转发方向
- 关键参数：目的网络、子网掩码、下一跳地址、出接口、优先级/度量值
关键处理环节
帧校验：CRC验证，错误帧丢弃
TTL检查：TTL≤0则发送ICMP超时消息
路由查找：高速缓存→路由表→默认路由
ARP解析：下一跳IP→MAC地址映射
MTU处理：出接口MTU检查，必要时分片
注：实际写作时可配合拓扑图、Wireshark抓包示例及厂商配置手册增强可读性。
