题目考查的是向量处理器（Vector Processing）架构设计的核心知识点，包括向量流水线延迟、链式操作（Chaining）、存储器分体交叉存取（Memory Bank Interleaving）以及多核共享存储冲突。
以下是详细的知识点解析和作答：
一、 相关知识点
- 向量指令流水线（Vector Pipeline） ：向量指令对一组元素执行相同操作。总执行时间通常为： T = Start-up Latency + ( L − 1 ) T = \text{Start-up Latency} + (L - 1) T=Start-up Latency+(L−1)，其中 L L L 是向量长度。
- 分体交叉存储（Memory Banking） ：为了隐藏内存访问延迟，将内存分为多个 Bank。若 Bank 数量 B ≥ 延迟 N B \ge \text{延迟 } N B≥延迟 N，则可以实现每个时钟周期处理一个元素。若 B < N B < N B<N，则会产生 Bank Conflict（存储体冲突），导致流水线阻塞。
- 链式操作（Chaining）：允许一条向量指令在产生第一个元素结果时，立即将其送入下一条指令的流水线，而不必等待整个向量计算完毕。这类似于标量处理中的数据转发（Forwarding）。
- 存储体冲突阻塞计算 ：当产生冲突时，后续访问必须等待 Bank 恢复。增加的停顿周期通常为 ( N − B ) (N - B) (N−B)，每经过一轮 Bank 循环都会产生一次停顿。
- Row Buffer（行缓冲区）冲突：在多核共享内存中，不同核心访问同一 Bank 的不同行会导致行缓冲区频繁置换（Precharge/Activate），显著增加延迟。
二、 详细作答内容
这是一道非常经典的关于 向量处理器（Vector Processing） 、内存交叉存取（Memory Interleaving） 、链式操作（Chaining） 以及 流水线（Pipeline） 性能分析的题目。
以下是针对每个小题的详细考点解析和解题过程。

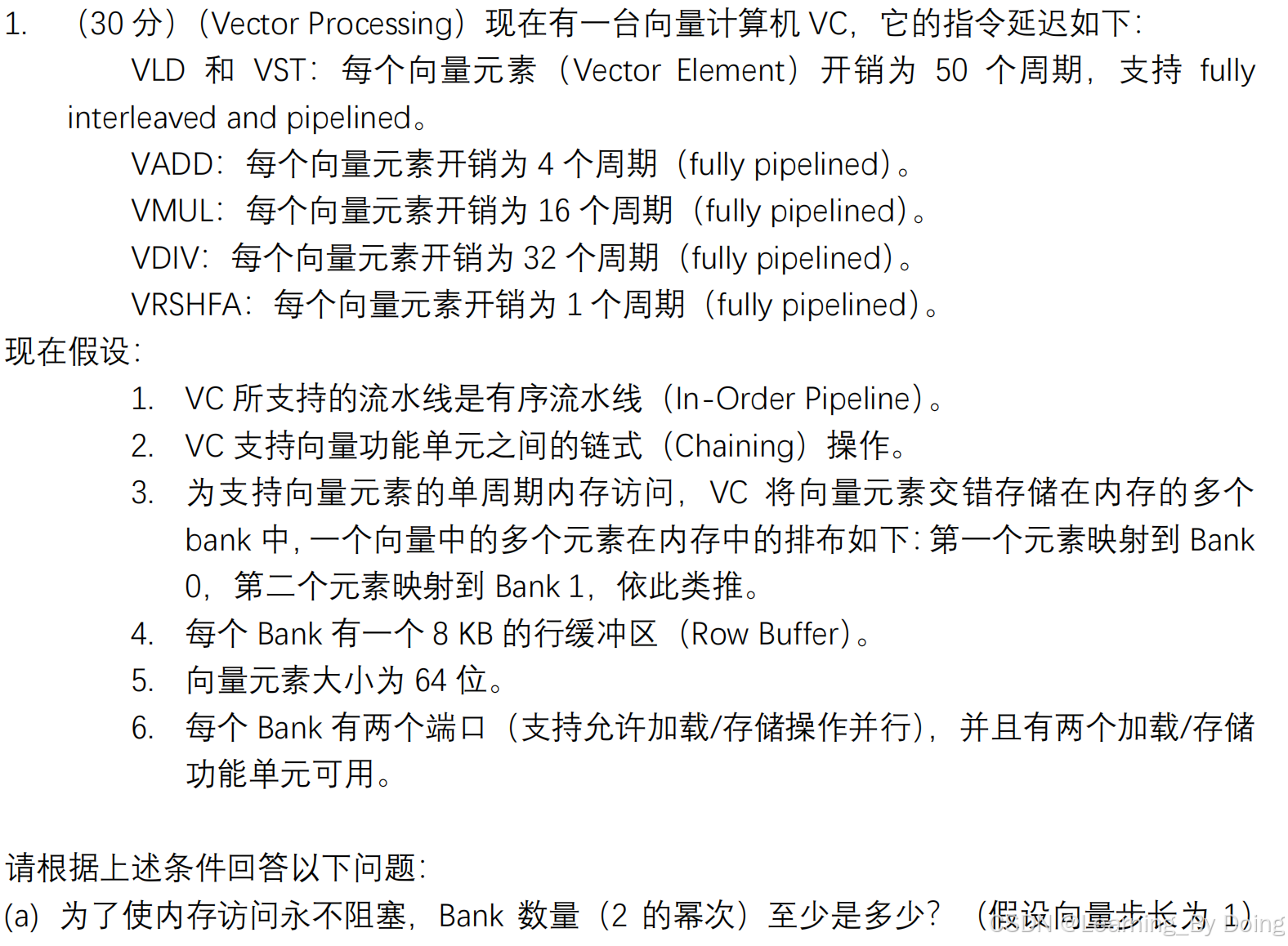

题目背景梳理
- 指令延迟（Latency）：
- Load/Store (VLD/VST): 50 cycles
- Add (VADD): 4 cycles
- Mul (VMUL): 16 cycles
- Div (VDIV): 32 cycles
- Shift (VRSHFA): 1 cycle
- 架构特性：
- 支持链式操作（Chaining）：后一条指令可以在前一条指令产生第一个结果后立即开始，不需要等待整个向量完成。
- 支持并行 Load/Store：有2个 Load/Store 单元，每个 Bank 有2个端口。
- 内存：多 Bank 交叉存储（Interleaved），Bank 繁忙时间等于延迟（50 cycles）。
- 向量长度：L。
- 数据分布：Element i i i 映射到 Bank i ( m o d N ) i \pmod N i(modN)。
(a) 内存 Bank 数量计算
考查知识点： 内存交叉存取带宽，Bank 冲突。
问题： 为了使内存访问永不阻塞（即每个周期都能提供一个数据），Bank 数量（2的幂次）至少是多少？
解析：
要实现流水线式的"每个时钟周期取一个数"（吞吐量为 1 element/cycle），内存系统必须能够连续处理请求。
如果一个 Bank 处理一次请求需要 T l a t e n c y = 50 T_{latency} = 50 Tlatency=50 个周期，那么在同一个 Bank 准备好接受下一次请求之前，处理器可以向其他 Bank 发送请求。
为了让第 0 号 Bank 在再次被访问时已经空闲，我们必须至少经过 50 个周期。
因为是交叉存储（Stride=1），我们会依次访问 Bank 0, 1, 2...
所需的最小 Bank 数量 N N N 满足：
N ≥ Memory Latency × Desired Throughput N \ge \text{Memory Latency} \times \text{Desired Throughput} N≥Memory Latency×Desired Throughput
N ≥ 50 × 1 = 50 N \ge 50 \times 1 = 50 N≥50×1=50
题目要求 Bank 数量必须是 2 的幂次。
大于等于 50 的最小 2 的幂次是 64。
答案： 64 banks
(b) 链式操作下的向量长度计算
考查知识点： 向量链式操作（Chaining）的时序分析。
问题： 执行程序 P 花费 111 个周期，求向量长度 L L L。
解析：
程序 P 的指令依赖关系如下：
VLD V1, AVLD V2, B（与 V1 并行，延迟 1 周期发射）VADD V3, V1, V2（依赖 V1, V2）VMUL V4, V3, V1（依赖 V3, V1）VRSHFA V5, V4, 2（依赖 V4）
计算关键路径（Critical Path）：
在链式操作中，总执行时间 = 首元素产生时间（Start-up Latency） + (向量长度 L - 1)。
我们需要计算最后一个结果 V5[0] 产生的时间（Start-up）：
- VLD V2: 第 2 条 Load 指令比第 1 条晚 1 个周期发射。V2[0] 就绪时间 = 1 + 50 = 51 1 + 50 = 51 1+50=51。
- 注：虽然 VLD V1 在 50 就绪，但 VADD 需要两个操作数，取决于较慢的那个（V2）。
- VADD: 拿到 V1[0] 和 V2[0] 后开始。耗时 4。V3[0] 就绪时间 = 51 + 4 = 55 51 + 4 = 55 51+4=55。
- VMUL: 拿到 V3[0] 和 V1[0]（早已就绪）后开始。耗时 16。V4[0] 就绪时间 = 55 + 16 = 71 55 + 16 = 71 55+16=71。
- VRSHFA: 拿到 V4[0] 后开始。耗时 1。V5[0] 就绪时间 = 71 + 1 = 72 71 + 1 = 72 71+1=72。
总时间公式：
T t o t a l = T f i r s t _ e l e m e n t _ r e a d y + ( L − 1 ) T_{total} = T_{first\_element\_ready} + (L - 1) Ttotal=Tfirst_element_ready+(L−1)
111 = 72 + ( L − 1 ) 111 = 72 + (L - 1) 111=72+(L−1)
111 = 71 + L 111 = 71 + L 111=71+L
L = 40 L = 40 L=40
答案： L = 40
© 无链式操作（No Chaining）的执行时间
考查知识点： 无链式机制下的向量执行时序。

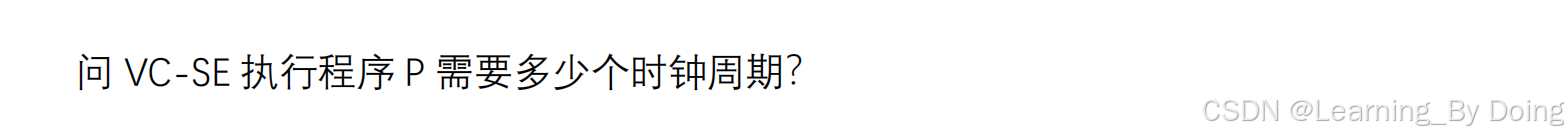

问题： 衍生型号 VC-SE 不支持链式操作，求执行时间。
解析：
不支持链式操作意味着：一条向量指令必须完全执行完毕（所有 L 个元素都写回），下一条依赖它的指令才能开始。
向量长度 L = 40 L=40 L=40。
每条指令的执行时间 = S t a r t _ u p + ( L − 1 ) Start\_up + (L-1) Start_up+(L−1)。但是，由于没有链式，依赖指令的启动时间必须叠加前一条指令的全部执行时间。
执行流程分析：
-
VLD V1 & VLD V2: 并行执行（有2个 Load 单元）。
VLD V2较晚结束，决定了后续VADD的开始时间。VLD V2开始于 T=1。VLD V2结束时间 = 1 ( offset ) + 50 ( latency ) + ( 40 − 1 ) = 90 1 (\text{offset}) + 50 (\text{latency}) + (40-1) = 90 1(offset)+50(latency)+(40−1)=90。- 此刻 V1 和 V2 都准备好了。
-
VADD: 在 T=90 开始。
- 持续时间 = 4 ( latency ) + ( 40 − 1 ) = 43 4 (\text{latency}) + (40-1) = 43 4(latency)+(40−1)=43。
- 结束时间 = 90 + 43 = 133 90 + 43 = 133 90+43=133。
-
VMUL: 在 T=133 开始。
- 持续时间 = 16 ( latency ) + ( 40 − 1 ) = 55 16 (\text{latency}) + (40-1) = 55 16(latency)+(40−1)=55。
- 结束时间 = 133 + 55 = 188 133 + 55 = 188 133+55=188。
-
VRSHFA: 在 T=188 开始。
- 持续时间 = 1 ( latency ) + ( 40 − 1 ) = 40 1 (\text{latency}) + (40-1) = 40 1(latency)+(40−1)=40。
- 结束时间 = 188 + 40 = 228 188 + 40 = 228 188+40=228。
或者使用红字中的累加公式理解：
总时间 = (VLD2 启动开销) + (VADD 启动开销) + (VMUL 启动开销) + (SHIFT 启动开销) + 4 × ( L − 1 ) 4 \times (L-1) 4×(L−1)
T = ( 1 + 50 ) + 4 + 16 + 1 + 4 × 39 T = (1 + 50) + 4 + 16 + 1 + 4 \times 39 T=(1+50)+4+16+1+4×39
T = 72 + 156 = 228 T = 72 + 156 = 228 T=72+156=228
答案： 228 cycles
(d) VC-Mini (Bank 减半) 的执行时间
考查知识点： Bank 冲突（Bank Conflict）与仲裁带来的延迟。

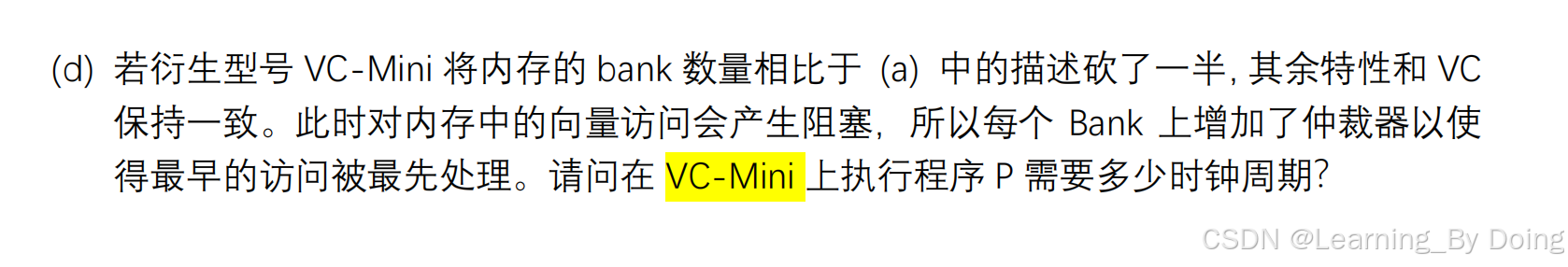

问题： Bank 数量减半为 32 个（ 64 / 2 64/2 64/2），向量长度 L = 40 L=40 L=40，Bank 增加仲裁器。求执行时间。
解析：
Bank 数量 B = 32 B=32 B=32，向量长度 L = 40 L=40 L=40。
这意味着向量无法一次性无冲突地访问内存。
- Element 0 到 31 映射到 Bank 0 到 31（无冲突）。
- Element 32 再次映射到 Bank 0。
冲突分析：
- Bank 的繁忙时间（Busy time）= 50 cycles。
- 访问 Bank 0 的时刻：
- Element 0 在 T = 0 T=0 T=0 发起访问。Bank 0 在 T = 0 ∼ 50 T=0 \sim 50 T=0∼50 处于忙碌状态。
- Element 32 想要在 T = 32 T=32 T=32 发起访问。但 Bank 0 此时忙碌。
- 仲裁器会让 Element 32 等待，直到 T = 50 T=50 T=50 Bank 0 变为空闲。
- 这导致了流水线的停顿（Stall）。
VLD 过程计算（以 VLD V2 为关键路径，因为它晚 1 周期）：
- 第一批 (Elements 0-31): 正常流水。耗时 = Latency = 50。
- Bank 0 阻塞: Element 32 必须等到 T = 50 T=50 T=50 才能发射（相对于该指令的起始时间）。
- 第二批 (Elements 32-39):
- Element 32 在 T = 50 T=50 T=50 发射。
- 最后一个 Element 39 在 T = 50 + ( 39 − 32 ) = 57 T = 50 + (39-32) = 57 T=50+(39−32)=57 发射。
- Element 39 完成读取的时间 = 57 ( Issue Time ) + 50 ( Latency ) = 107 57 (\text{Issue Time}) + 50 (\text{Latency}) = 107 57(Issue Time)+50(Latency)=107。
考虑 VLD V2 的 1 周期 Offset:
VLD V2 的 Element 39 完成时间 = 107 + 1 = 108 107 + 1 = 108 107+1=108。
加上 ALU 链式延迟：
一旦最后一个数据进入 ALU 流水线，后续结果顺次产生。
总时间 = VLD_Last_Element_Done + VADD_Lat + VMUL_Lat + SHIFT_Lat
T = 108 + 4 + 16 + 1 = 129 T = 108 + 4 + 16 + 1 = 129 T=108+4+16+1=129
对应红字公式解析：
1 (Offset) + 50 (Latency 1st pass) + 50 (Stall for Bank 0) + 7 (Remaining elements 32-39) + 4+16+1 (ALU)
= 129 = 129 =129 cycles.
(注：这里假设每个Bank有2个端口，所以VLD1和VLD2在Element 0处不冲突，冲突仅来自于Element 32重用Bank 0)
答案： 129 cycles
(e) VC-Tiny (Bank 极少) 的 Bank 数量推断
考查知识点： 根据执行时间反推 Bank 架构参数。

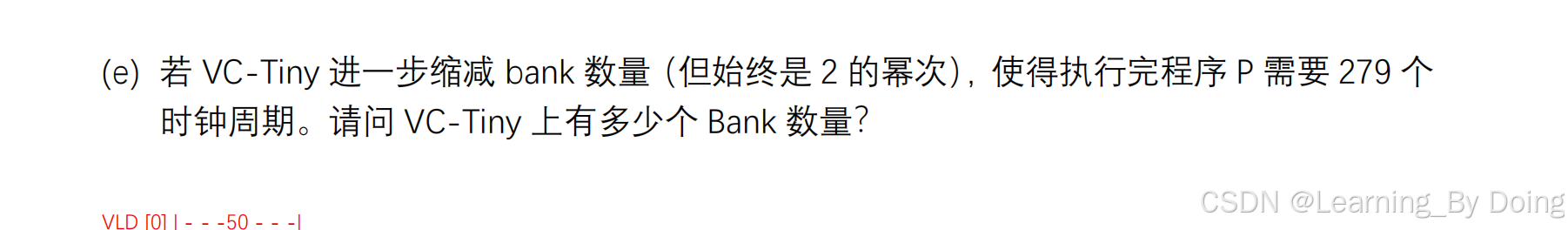

问题： 执行时间为 279 周期，求 Bank 数量（2的幂次）。
解析：
已知公式结构：
T t o t a l = T L o a d _ L a s t _ E l e m e n t + ALU_Latencies T_{total} = T_{Load\_Last\_Element} + \text{ALU\Latencies} Ttotal=TLoad_Last_Element+ALU_Latencies
279 = T L o a d _ L a s t + ( 4 + 16 + 1 ) 279 = T{Load\Last} + (4 + 16 + 1) 279=TLoad_Last+(4+16+1)
T L o a d _ L a s t = 258 T{Load\_Last} = 258 TLoad_Last=258
对于 VLD V2（关键路径，有 +1 偏移）：
T L o a d _ L a s t _ V 1 = 257 T_{Load\_Last\_V1} = 257 TLoad_Last_V1=257
最后一个元素是 Index 39。
假设 Bank 数量为 B B B。
Element 39 会在 Bank 39 ( m o d B ) 39 \pmod B 39(modB)。
它需要等待前面的冲突解决。
每一轮冲突（Wrap-around）需要等待 50 个周期（Bank Busy Time）。
Element i i i 的发射时间 ≈ ⌊ i B ⌋ × 50 + ( i ( m o d B ) ) \approx \lfloor \frac{i}{B} \rfloor \times 50 + (i \pmod B) ≈⌊Bi⌋×50+(i(modB))。
对于 i = 39 i=39 i=39：
Issue Time ≈ Rounds × 50 + Remainder \text{Issue Time} \approx \text{Rounds} \times 50 + \text{Remainder} Issue Time≈Rounds×50+Remainder
Finish Time = Issue Time + 50 \text{Finish Time} = \text{Issue Time} + 50 Finish Time=Issue Time+50
257 = Issue Time + 50 ⇒ Issue Time = 207 257 = \text{Issue Time} + 50 \Rightarrow \text{Issue Time} = 207 257=Issue Time+50⇒Issue Time=207
我们看 ⌊ 39 B ⌋ × 50 \lfloor \frac{39}{B} \rfloor \times 50 ⌊B39⌋×50 大约等于 200。
这意味着 ⌊ 39 B ⌋ = 4 \lfloor \frac{39}{B} \rfloor = 4 ⌊B39⌋=4。
即 4 × B ≤ 39 < 5 × B 4 \times B \le 39 < 5 \times B 4×B≤39<5×B。
B B B 必须是 2 的幂次。
若 B = 8 B=8 B=8： 39 / 8 = 4 39 / 8 = 4 39/8=4 余 7 7 7。
Issue Time = 4 × 50 + 7 = 207 4 \times 50 + 7 = 207 4×50+7=207。
Finish Time = 207 + 50 = 257 207 + 50 = 257 207+50=257。
符合！
验证：
若 Bank = 8。
- 0-7: T=0 issue.
- 8-15: T=50 issue.
- 16-23: T=100 issue.
- 24-31: T=150 issue.
- 32-39: T=200 issue.
- Element 39 issue at 200 + 7 = 207 200 + 7 = 207 200+7=207.
- Load Done at 207 + 50 = 257 207 + 50 = 257 207+50=257.
- VLD2 Done at 258.
- Total = 258 + 21 = 279 258 + 21 = 279 258+21=279.
答案： 8 Banks
(f) 多核性能下降原因
考查知识点： 共享内存系统中的资源争用（Contention）。

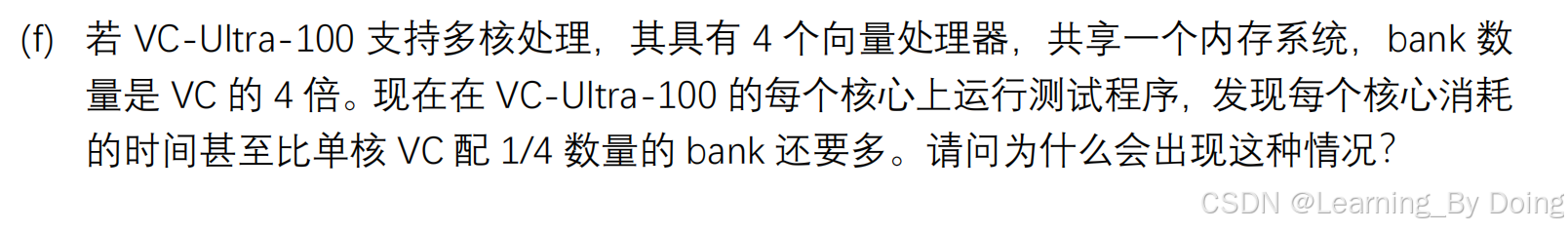

问题： 4核共享内存，Bank 数量增加了4倍，但单核性能反而比以前只有 1/4 Bank 时还差。为什么？
解析：
尽管总 Bank 数量增加了，但如果所有核心都使用相同的步长（Stride=1）访问内存，并且内存映射方式是简单的交叉存储（Interleaved），那么：
Core 0 访问 Bank 0, 1, 2...
Core 1 访问 Bank 0, 1, 2...
Core 2 访问 Bank 0, 1, 2...
Core 3 访问 Bank 0, 1, 2...
所有核心会在同一时间争抢同一个 Bank（尤其是 Bank 0, 1...）。
这被称为 Row-buffer conflicts 或 Bank Conflicts 。
原本独占 1/4 Bank 时，核心之间没有干扰。现在虽然 Bank 多了，但如果大家都在"排队"访问同一个 Bank，等待时间会大大增加。
答案： Row-buffer conflicts (all cores interleave their vectors across all banks). 所有的核都在尝试同时访问相同的 Bank 序列，导致严重的 Bank 冲突和阻塞。
(g) 缓解措施
考查知识点： 存储系统的优化策略。

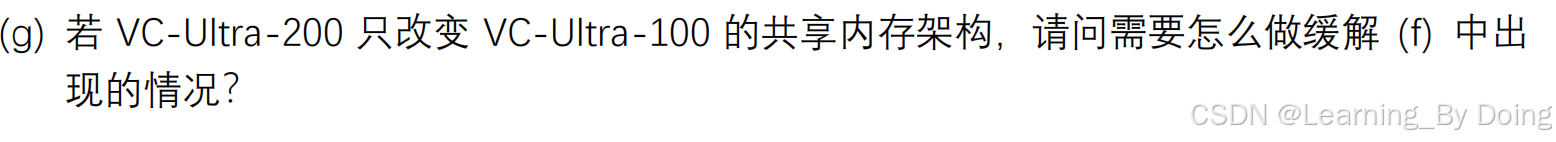

问题： 仅改变共享内存架构，如何缓解 (f) 中的问题？
解析：
要解决冲突，必须让不同核心访问不同的 Bank，或者打乱访问模式。
- Memory Partitioning（内存分区）： 将 Bank 分组，Core 0 专用 Group 0，Core 1 专用 Group 1。这样消除了核间干扰。
- Better Memory Mapping/Scheduling（更好的映射/调度）： 使用基于异或（XOR）的哈希映射或置换映射，使得 Core A 的线性访问和 Core B 的线性访问映射到不同的物理 Bank 序列，减少碰撞概率。
答案： Partition the memory mappings, or using better memory scheduling. （对内存映射进行分区，或使用更好的内存调度策略）。
