什么是安全继电器？安全继电器的作用？

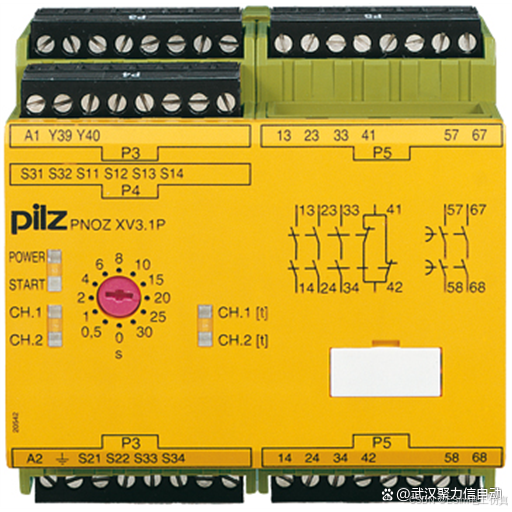

安全继电器（Safety Relay） 是一种专为安全功能设计的专用继电器模块，它不是指"永远不会故障"的继电器，而是指当内部发生故障时，能够按照预设的安全逻辑做出确定性响应的特殊继电器系统。
在现代工业自动化控制系统中，安全继电器是构成安全回路、保障人员和设备安全的核心控制元件。它并非普通继电器的简单升级，而是一套基于冗余设计和故障安全原则的集成化安全解决方案。本文将系统阐述其原理、应用与维护，并提供电路仿真的实用指导。
安全继电器并非普通继电器的升级款，而是由数个继电器与逻辑电路组合而成的独立安全模块，核心使命是为工业设备构建故障安全型控制回路。它区别于普通继电器的核心特质的是"故障导向安全"，即便自身发生故障（如触点粘连、线圈损坏），也能通过特殊结构设计确保输出安全状态，杜绝设备误启动或无法停机的风险，而非单纯实现电路开关功能。
需明确的是，安全继电器不是"无故障继电器"，而是故障时能做出规则动作，通过强制导向接点结构等设计，在触点熔结等极端情况仍能保障安全，这是普通继电器无法实现的核心优势。其安全等级需适配设备风险场景，可满足机械行业Cat.B/1、过程控制行业SIL1-SIL3等不同等级需求。
安全继电器，也称为安全继电器模块，是一种专门设计用于构建机器安全控制系统核心部分的特殊继电器。它的核心目标并非实现复杂的自动化逻辑，而是保障人身安全、防止设备损坏。
普通继电器侧重于"控制"功能（如启停电机），而安全继电器侧重于"安全"和"故障安全"。这意味着即使在自身发生故障、外部线路损坏或触点熔焊时，其设计也能确保输出可靠地切换到或保持在安全状态（通常是"断开"状态），从而安全地停止危险设备。
安全继电器是工业自动化控制系统的"安全守门员"，主要应用于：
急停回路 ：紧急停止按钮控制
安全门监控 ：防护门联锁控制
光幕/激光扫描仪 ：入侵检测保护
双手控制 ：冲压机械安全操作
安全地毯 ：区域入侵保护
关键价值：当设备突发故障时，若故障未得到消除或确认，设备将无法正常运行，防止设备在故障后突然启动，避免造成人身伤害或设备损坏。
安全继电器的工作原理
安全继电器的核心设计逻辑是"冗余验证+强制安全+自检复位"，通过三大机制实现故障安全控制，以下结合主流双重化设计拆解：
（一）冗余通道设计：双重检测杜绝单一故障
内部集成至少两套独立继电器回路（通道1、通道2），同时接收外部安全设备的双路信号（如急停按钮的两对常闭触点）。正常工作时，需两路通道信号同步导通/断开，系统才认定安全条件满足；若单路信号异常（如触点粘连、线路断路），通道比对机制立即触发故障锁定，切断输出。
（二）强制导向触点机制：结构上杜绝隐患
这是安全继电器"安全属性"的核心保障。内部动合（NO）与动断（NC）触点通过机械导向杆联动，无论线圈是否上电、触点是否熔结，都能确保两者始终"一闭一断"。例如普通继电器若NO触点粘连，可能导致设备无法停机；而安全继电器会通过机械结构强制NC触点断开，彻底切断控制回路，从物理层面规避风险。
（三）自检与安全复位机制
-
实时自检：设备运行期间，内部电路持续监控自身线圈、触点、电源状态，一旦检测到异常（如线圈断电、触点接触不良），立即锁定输出，禁止设备启动。
-
手动复位要求：故障排除后，需通过专用复位回路手动触发复位（不可自动重启），确保操作人员已确认安全，避免误启动风险。部分型号需同时满足"断电状态+复位信号"双重条件，才能解除锁定。

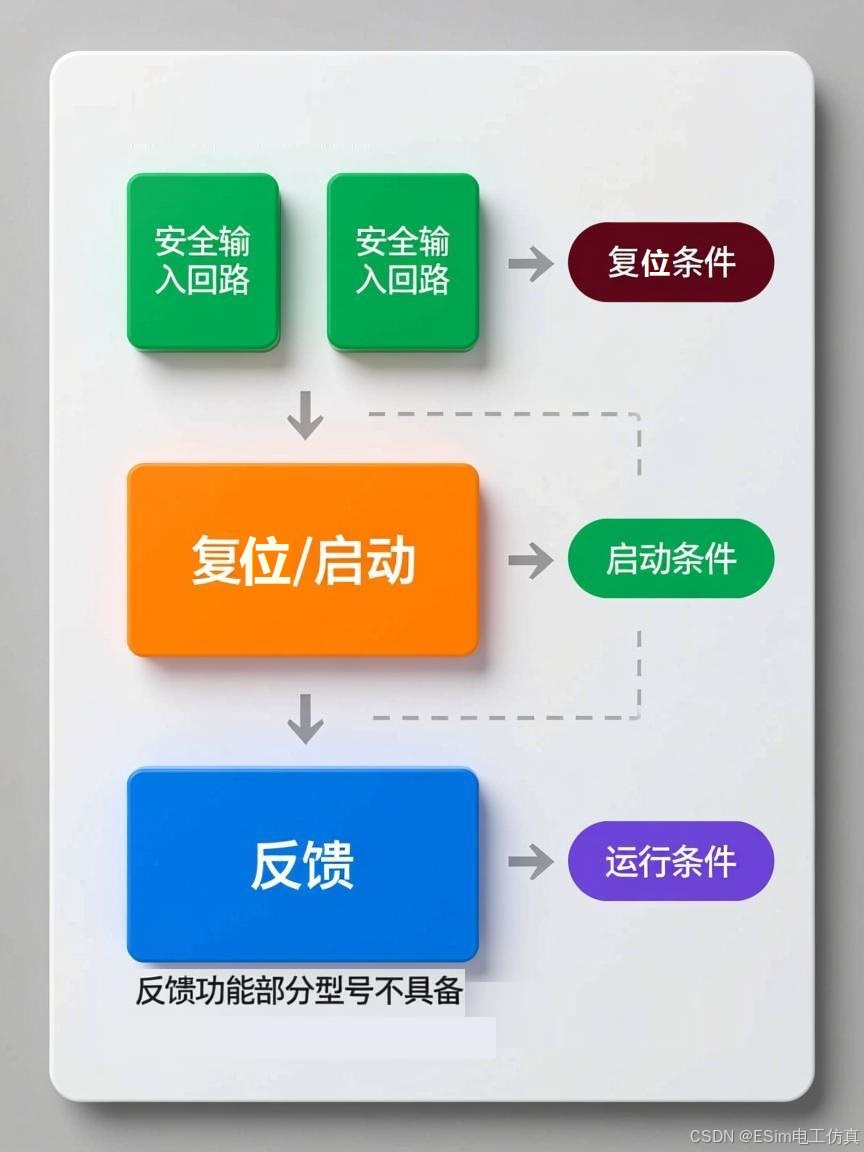

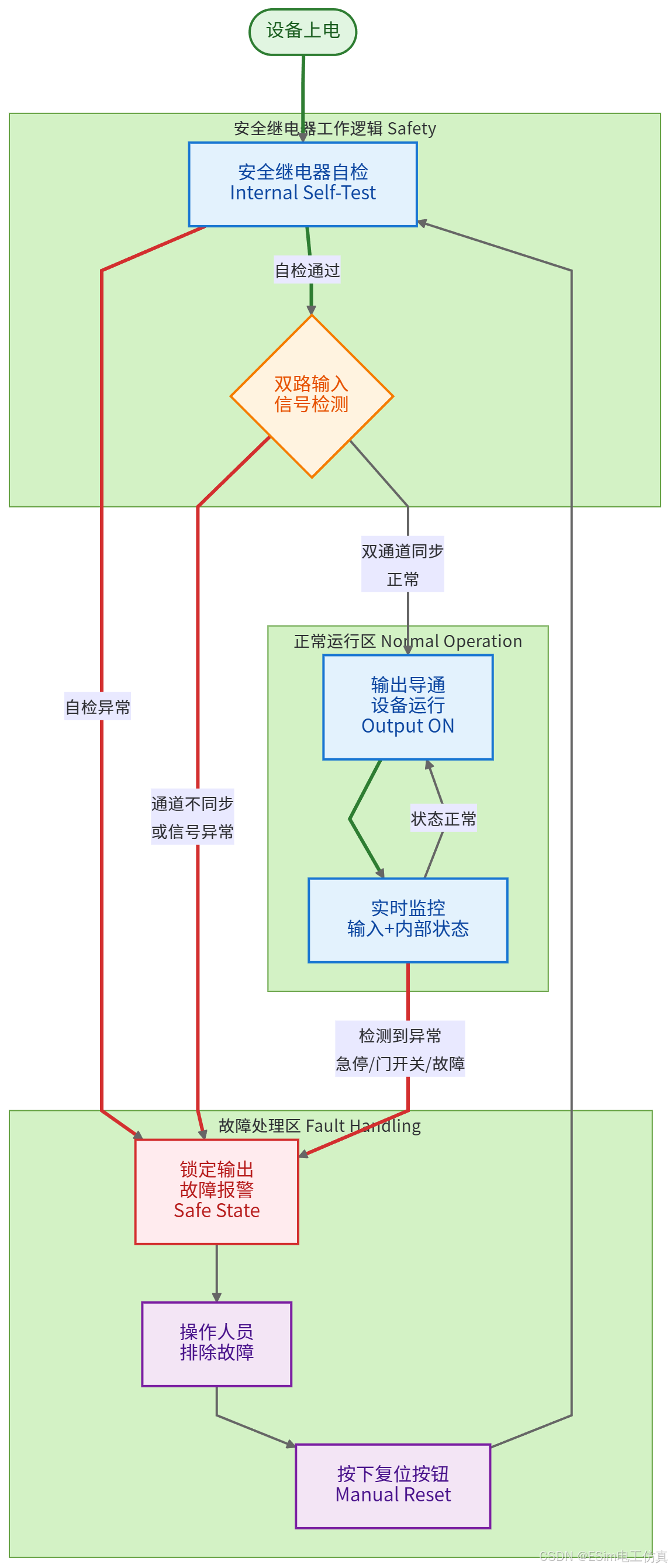

（四）工作逻辑流程图
安全继电器的接线

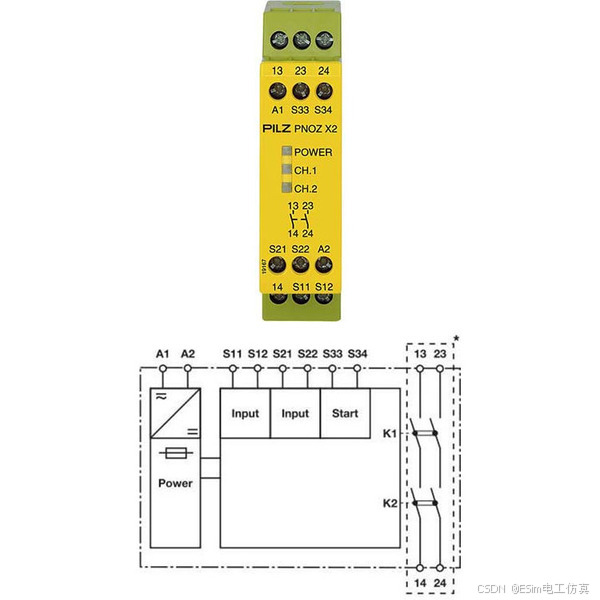

典型接线端子说明（以Pilz PNOZ X2.1为例）
端子功能定义：
| 端子编号 | 功能 | 说明 |
|---|---|---|
| A1, A2 | 电源输入 | A1接24V+，A2接0V（DC）或A2接中性线（AC） |
| S11, S12 | 输入通道1 | 连接急停按钮NC触点1 |
| S21, S22 | 输入通道2 | 连接急停按钮NC触点2 |
| S33, S34 | 复位回路 | 连接复位按钮（手动复位模式） |
| 13/14 | 安全输出1 | 常开触点，控制接触器线圈 |
| 23/24 | 安全输出2 | 常开触点，冗余输出 |
| 33/34 | 安全输出3 | 常开触点（扩展） |
| 41/42 | 辅助触点 | 常闭触点，用于状态指示 |

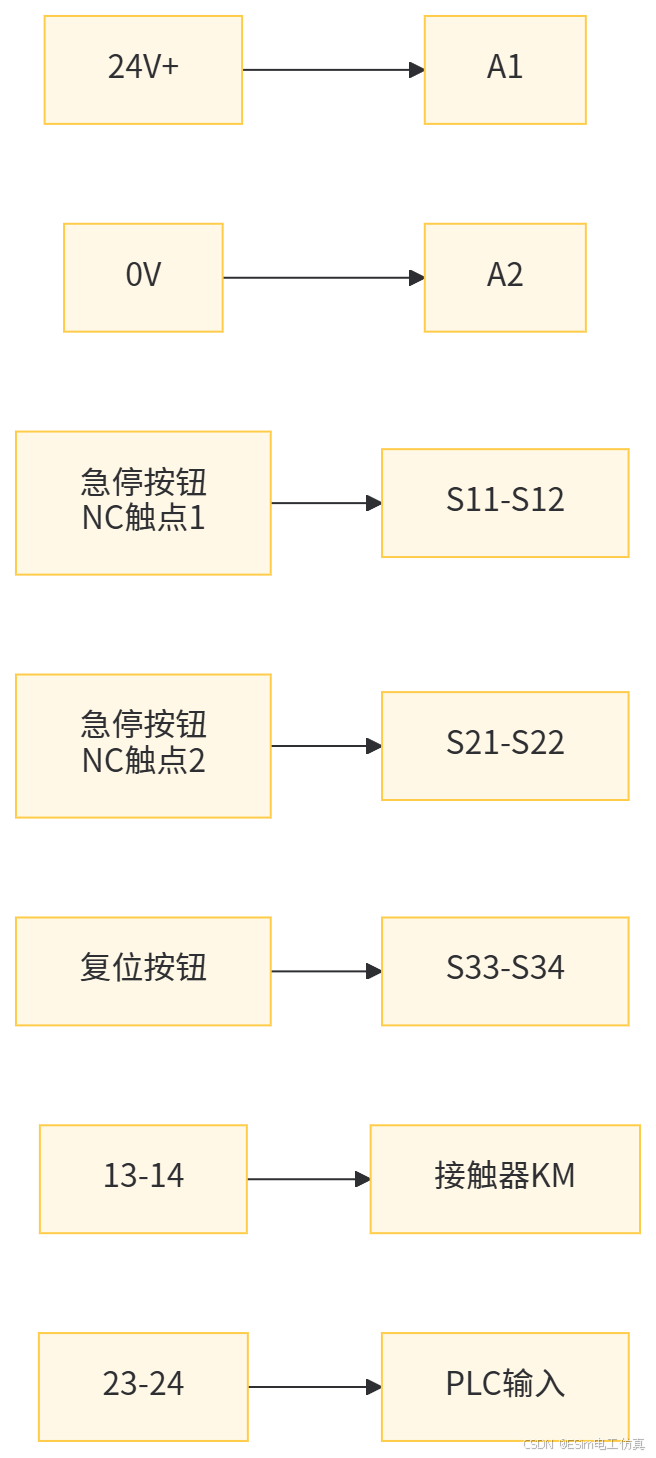

接线步骤：
电源连接：A1接24V+，A2接0V
输入回路：急停按钮的两组NC触点分别接入S11-S12和S21-S22
复位回路：S33-S34间接入复位按钮（自动复位时短接）
输出回路：13-14和23-24分别接入接触器线圈和PLC监控点
工作原理：
急停未按下时：两通道导通，内部继电器吸合，13/14、23/24闭合，设备运行
急停按下时：任一通道断开，继电器立即释放，触点断开，设备停机
故障检测：若两通道状态不一致（如一组触点熔结），判定为故障，禁止启动
如何模拟和仿真安全继电器的电路
ESim电工仿真软件介绍
ESim电工仿真是一款专业的电气电路仿真工具，支持工业级元器件仿真，特别适合安全回路的设计验证和故障排查训练。
核心功能：
✅ 实时动态仿真：电流路径高亮显示，接触器、继电器真实动作
✅ 安全继电器库：内置Pilz PNOZ X2.1等主流安全继电器模型
✅ 故障注入：可模拟触点熔结、线路断路、接地故障等
✅ 万用表工具：支持交直流电压、电阻测量，辅助故障诊断
✅ 示教模式：动画演示电路搭建过程，适合教学培训

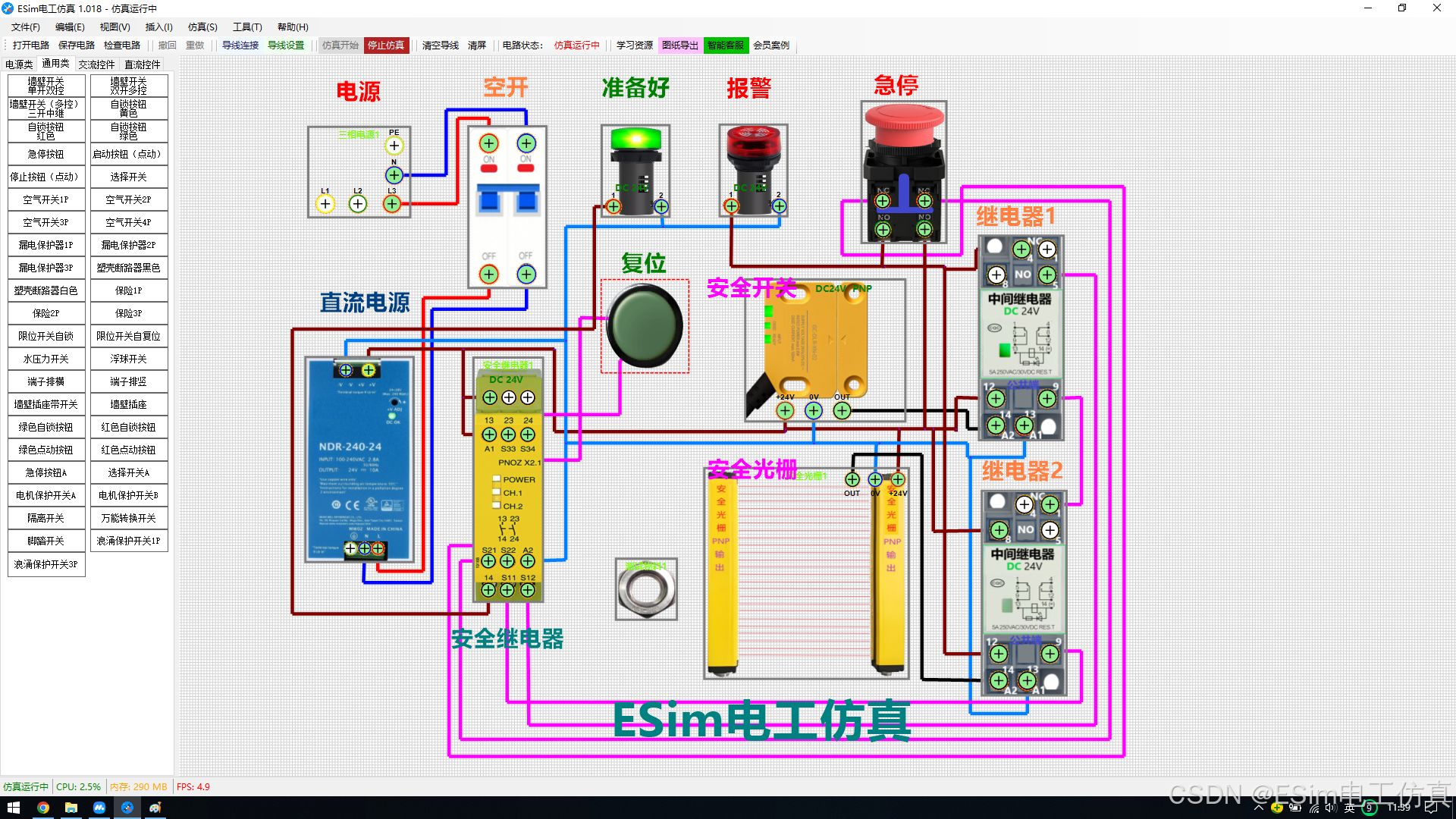

安全电路仿真操作流程
创建安全回路项目并接线
打开ESim电工仿真软件电脑版或者手机版，点击"文件→新建"
选择"案例电路→安全电路（Pilz PNOZ X2.1）"模板，或从空白开始
步骤2：添加元器件
从元器件库中添加以下组件：
电源：24V DC电源
安全继电器：Pilz PNOZ X2.1
输入设备：急停按钮（双通道）、安全门开关
执行机构：接触器、三相电机
指示装置：运行指示灯、故障指示灯
添加元器件完成后根据手册说明完成接线
仿真验证
启动仿真：点击仿真开始按钮
正常状态测试：
上电，观察Power灯是否常亮（电源正常）
复位各安全输入，观察Out灯是否亮起（输出状态）
点击启动按钮，电机应正常运转
安全功能测试：
急停测试：点击急停按钮，观察继电器是否立即释放，电机是否停止
复位测试：急停后，不按复位按钮直接启动，应无法启动（验证故障保持功能）
双通道测试：断开任一通道，观察故障检测功能
故障模拟：
断开S11-S12连接，模拟单通道故障
观察安全继电器是否进入故障状态（Fault灯亮）
验证设备无法启动（证明冗余设计有效）
仿真中的关键观察点
| 观察项目 | 正常状态 | 故障状态 | 安全意义 |
|---|---|---|---|
| Power灯 | 常亮 | 熄灭 | 电源监控 |
| In1/In2灯 | 急停未按下时亮 | 急停按下时灭 | 输入通道状态 |
| Out灯 | 继电器吸合时亮 | 继电器释放时灭 | 输出状态指示 |
| Fault灯 | 熄灭 | 常亮/闪烁 | 故障诊断 |
| 复位功能 | 故障排除后可复位 | 故障未排除无法复位 | 防止误启动 |

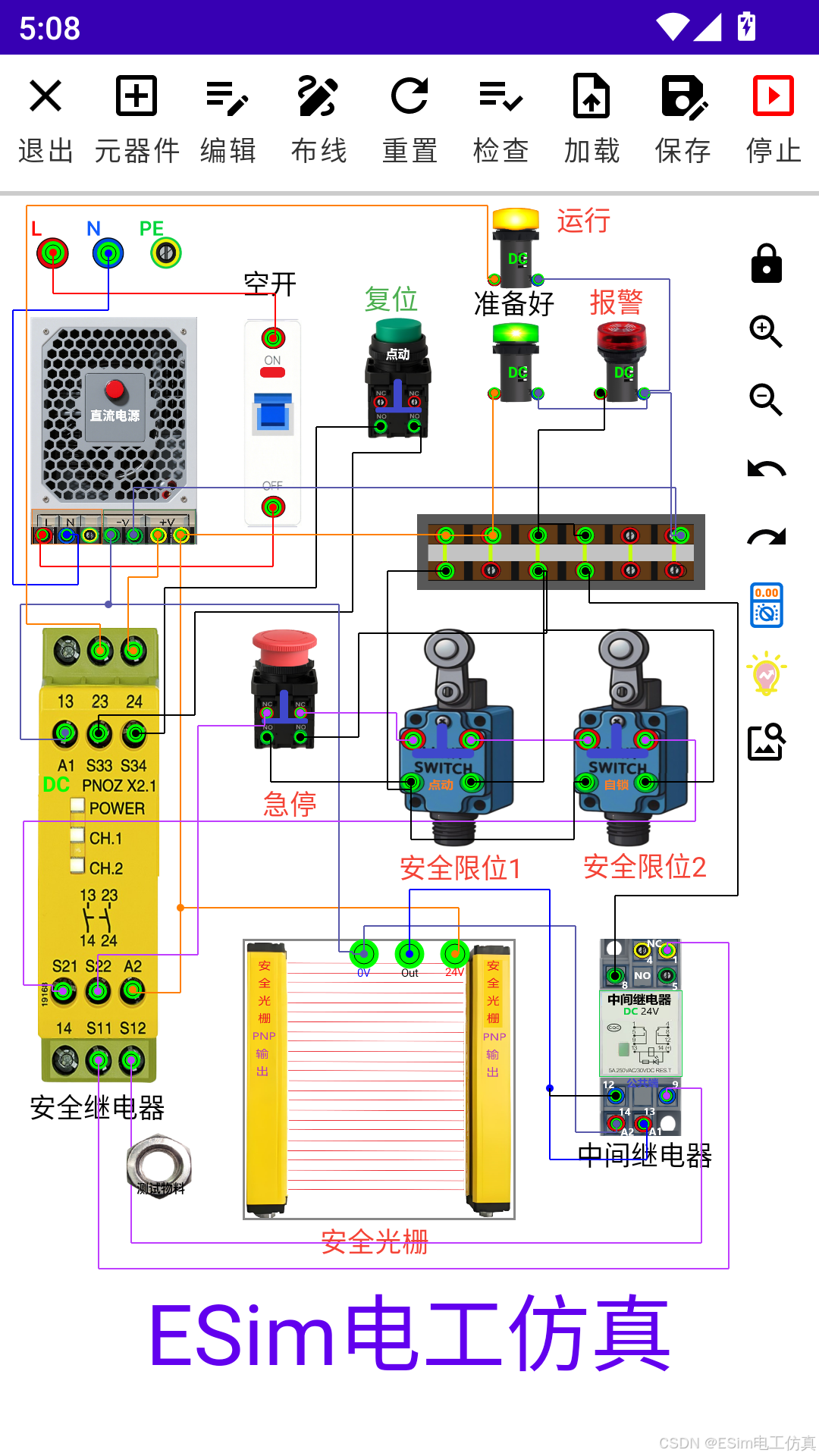

手机版安全电路仿真演示
电气安全电路仿真、安全培训演示

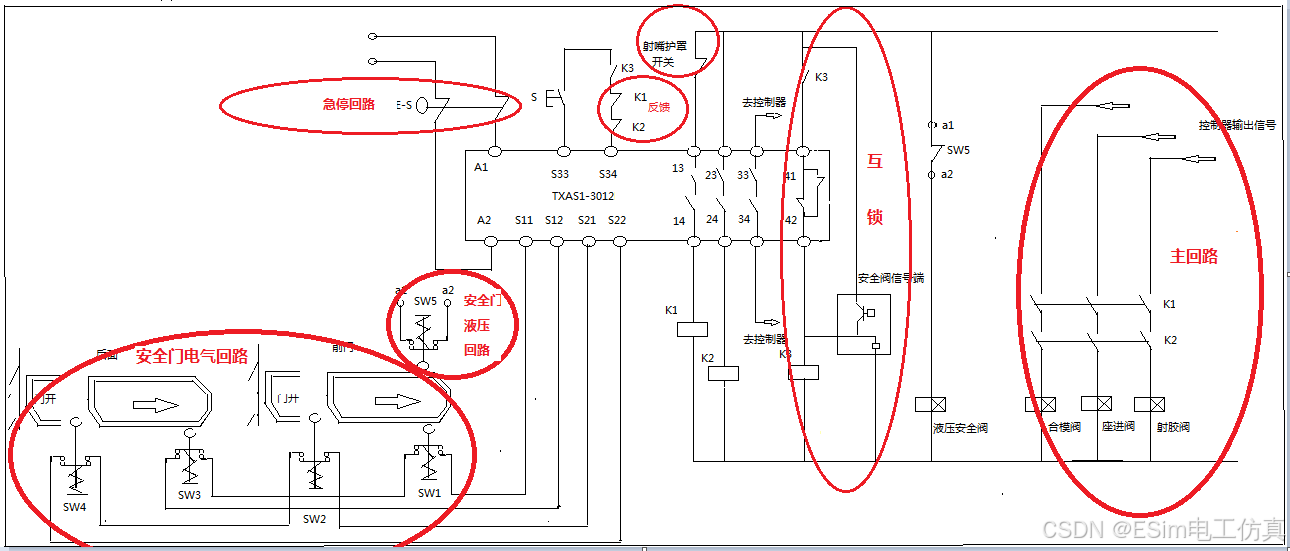

安全继电器的工作原理和接线方法
安全回路故障的排查

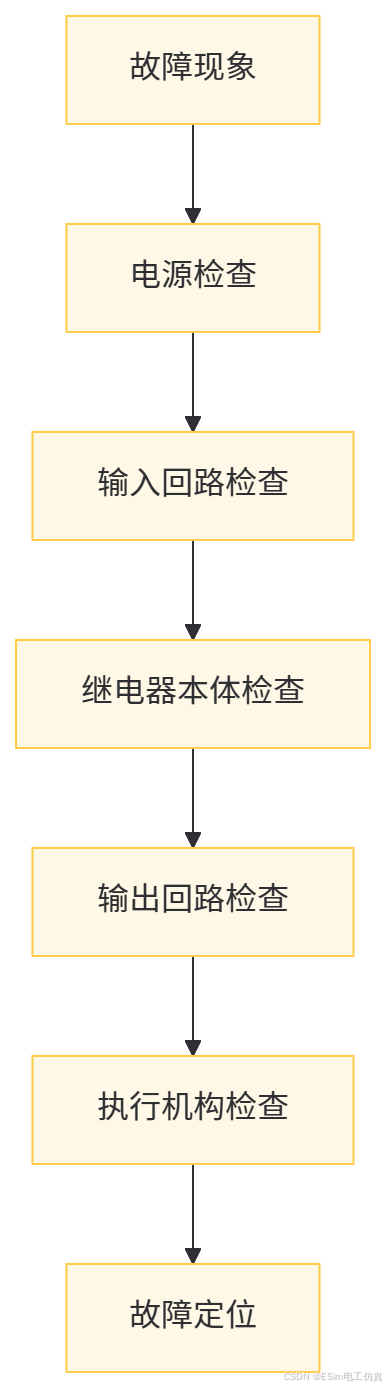

系统性故障诊断流程
常见故障及排查方法
故障1：安全继电器无法吸合（Power灯亮，Out灯不亮）
排查步骤：
检查输入回路：
使用万用表测量S11-S12、S21-S22之间是否导通
急停按钮未按下时应为0Ω，按下时为无穷大
若阻值异常，检查急停按钮触点是否氧化或损坏
检查复位回路：
手动复位模式：确认S33-S34是否接通（复位按钮是否按下）
自动复位模式：确认S33-S34已短接
检查双通道一致性：
两通道必须同时导通或同时断开
若状态不一致，检查线路是否有断线或接触不良
故障2：急停后无法复位
排查步骤：
确认急停已释放：物理检查急停按钮是否处于弹出状态
检查触点熔结：用万用表测量急停触点，释放后应为导通状态（NC触点）
检查线路短路：测量S11-S12与S21-S22之间是否有短路
强制导向检测：若内部继电器触点熔结，需更换安全继电器
使用ESim电工仿真进行虚拟故障排查训练
训练场景1：单通道故障模拟
在ESim电工仿真中搭建标准急停回路
故意断开S21-S22连接（模拟导线脱落）
启动仿真，观察安全继电器是否报切断输出回路
练习使用万用表测量各点电压，定位断线位置
训练场景3：接地故障排查
模拟控制回路接地故障
使用万用表测量对地电压
分段断开线路，定位接地点
验证故障排除后的系统功能是否正常
总结
安全继电器是工业安全系统的核心组件，其强制导向结构和双通道冗余设计确保了即使在故障情况下系统也能进入安全状态。通过ESim电工仿真软件，工程师可以在虚拟环境中完成安全回路的设计验证、故障模拟和排查训练，大幅降低实际操作风险，提高故障处理效率。
掌握安全继电器的原理和仿真技术，不仅是低压电工考证的必备技能，更是保障工业生产安全的重要基础。
参考资源：
ESim电工仿真软件官网：www.easytosim.cn
Pilz安全继电器技术手册
EN ISO 13849-1 机械安全标准
IEC 62061 功能安全标准
