高效环境管控：楼宇机房以太网温湿度精准监测系统方案

原标题：以太网温湿度变送器在楼宇机房中的应用方案

机房

一、项目背景与需求

楼宇机房作为建筑物智能化系统的核心枢纽，集中部署了服务器、网络交换机、UPS 电源、空调机组、消防控制设备等关键设施，承担着楼宇通信、电力供应、设备管控等重要功能。机房内各类电子设备对运行环境的温湿度极为敏感，适宜的温湿度（温度 18℃-24℃，相对湿度 40%-60%）是保障设备稳定运行、延长使用寿命、避免因过热、凝露导致短路、宕机等故障的关键。

当前，部分楼宇机房仍存在以下痛点：传统温湿度监测设备多采用 RS485 总线传输，需额外配置网关转换才能接入网络，存在布线复杂、数据传输延迟、集成难度大等问题；人工巡检频率低，无法实时捕捉温湿度波动，异常情况发现不及时；监测数据与楼宇自控系统（BMS）割裂，难以实现联动调控。

以太网温湿度变送器凭借 "TCP/IP 直接组网、无需协议转换、传输速率高、兼容性强" 的核心优势，可完美解决上述问题。本方案旨在通过部署以太网温湿度变送器，构建一套 "实时监测、精准预警、无缝集成、智能联动" 的机房温湿度监控系统，为楼宇机房设备安全运行提供可靠环境保障。

二、系统设计依据与目标

（一）设计依据

国家行业标准《数据中心设计规范》（GB 50174-2017）、《楼宇自控系统工程技术规范》（GB 50314-2015）；
《电子信息系统机房设计规范》（GB/T 2887-2011）中关于机房温湿度环境的要求；
楼宇现有网络架构、机房布局、设备配置及 BMS 系统接口规范；
以太网设备通信标准（IEEE 802.3）、Modbus TCP 通信协议规范。

（二）设计目标

实时精准监测：实现对机房内设备区域、UPS 室、空调机房、配电区等关键区域温湿度 24 小时不间断监测，温度测量精度 ±0.3℃，湿度 ±2% RH，数据更新频率最高可达 1 秒 / 次。
高速稳定传输：依托楼宇局域网，通过以太网直接传输数据，传输速率≥100Mbps，无数据延迟或丢失，支持跨网段、远程访问。
无缝集成联动：支持与楼宇 BMS 系统、空调新风系统、告警平台对接，实现温湿度异常时自动触发设备调控或多级报警。
全生命周期数据管理：自动存储 5 年以上历史数据，支持多维度查询、统计分析及报表导出，满足合规审计需求。
易部署易维护：设备支持 PoE 供电（以太网供电），简化布线；支持远程配置、固件升级及故障诊断，降低维护成本。
高可靠性：设备具备工业级防护能力，适应机房电磁干扰、电压波动等复杂环境，平均无故障工作时间（MTBF）≥50000 小时。

三、系统总体架构

本系统采用 "扁平化架构设计"，充分发挥以太网变送器的组网优势，无需额外传输网关，直接实现 "感知层 - 传输层 - 平台层 - 应用层" 的高效协同，架构简洁、部署便捷、稳定性强。

（一）感知层：数据采集核心终端

感知层负责实时采集机房各区域温湿度数据，核心设备为以太网温湿度变送器，搭配辅助安装配件，确保数据采集精准性：

以太网温湿度变送器：

◦ 核心参数：测量范围温度 - 40℃~85℃，湿度 0% RH~100% RH；精度温度 ±0.3℃（20℃~60℃），湿度 ±2% RH（20% RH~80% RH）；

◦ 通信特性：支持 TCP/IP、Modbus TCP 协议，10/100M 自适应以太网接口，兼容楼宇现有局域网；

◦ 供电方式：支持 PoE（802.3af 标准）或 DC12-24V 双供电模式，PoE 供电距离≤100 米，无需额外铺设电源线；

◦ 防护等级：IP65 防尘防水，金属外壳抗电磁干扰，适应机房复杂环境；

◦ 安装方式：支持机架式、壁挂式、吸顶式安装，适配机房机架、墙面、吊顶等不同安装场景。

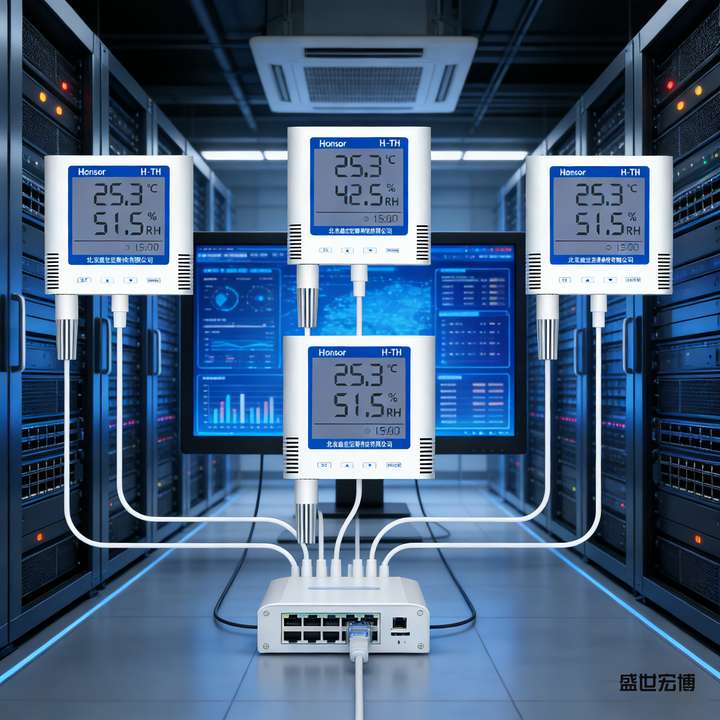

POE供电温湿度变送器

辅助配件：

◦ 安装支架：采用防锈铝合金材质，可调节角度，适配不同安装位置；

◦ 防水接线盒（可选）：用于机房潮湿区域（如空调机房），保护设备接线端子。

（二）传输层：高速网络传输通道

传输层利用楼宇现有以太网基础设施，实现感知层数据向平台层的高速传输，无需额外搭建传输网络：

传输介质：依托楼宇局域网（有线以太网），采用超五类 / 六类非屏蔽双绞线，支持 100Mbps 以上传输速率；
网络设备：复用机房现有 PoE 交换机、核心交换机，若端口不足，新增工业级 PoE 交换机（支持 8/16/24 口，满足变送器供电和数据传输需求）；
传输保障：支持 VLAN 划分，隔离监控数据与其他业务数据，保障传输安全性；具备链路冗余设计，网络中断时可通过备用链路传输（可选）。

（三）平台层：数据处理与集成核心

平台层是系统的中枢，负责数据接收、处理、存储、分析及与外部系统集成，支持本地部署或云端部署（根据楼宇数据安全要求选择）：

核心模块：

◦ 数据接收模块：支持 Modbus TCP 协议，同时接收多台变送器数据，并发处理能力≥100 台设备；

◦ 数据存储模块：采用 MySQL 数据库，存储历史温湿度数据、报警记录、设备状态等信息，支持定时备份和异地容灾；

◦ 数据处理模块：实现数据过滤、异常值剔除、统计分析（平均值、最大值、最小值、超标时长等），生成趋势曲线；

◦ 集成接口模块：提供 OPC UA、BACnet 等标准接口，支持与楼宇 BMS 系统、空调新风系统、短信告警平台对接；

◦ 设备管理模块：支持变送器参数远程配置（采集频率、报警阈值等）、状态监控（在线 / 离线、供电状态）、远程升级。

权限管理：采用分级权限机制，设置管理员、操作员、查看员角色，分配不同操作权限，保障数据安全。

（四）应用层：用户交互与功能落地

应用层为用户提供多样化的操作界面和功能服务，支持多终端访问，满足不同场景使用需求：

PC 端管理平台（B/S 架构）：

◦ 实时监控：以机房平面图、列表形式展示各监测点温湿度数据、设备运行状态，支持数据实时刷新；

◦ 历史查询：按区域、时间范围（日 / 周 / 月 / 年）查询历史数据，支持 Excel、PDF 报表导出；

◦ 报警管理：显示报警信息（时间、区域、数值、类型），支持声光、短信、邮件、BMS 弹窗等多方式报警，可设置报警级别和重复提醒；

◦ 联动控制：手动 / 自动控制空调、新风系统启停，或通过 BMS 系统实现自动联动（如温度＞24℃时启动空调制冷）；

◦ 系统配置：设备管理、权限分配、数据备份、日志查询等。

移动端 APP：

◦ 支持 iOS/Android 系统，功能涵盖实时数据查看、报警推送、远程启停控制、设备状态查询，方便运维人员移动办公；

BMS 系统集成界面：

◦ 将温湿度数据同步至楼宇 BMS 系统，实现机房环境与其他楼宇系统的统一监控和管理。

以太网传感器

四、核心功能详细设计

（一）实时监测与数据采集

变送器按设定频率（1 秒 - 60 分钟可配置，默认 1 分钟）自动采集温湿度数据，通过以太网实时上传至监控平台，数据传输延迟≤100ms；
支持监测点自定义命名（如 "服务器机架 1 区""UPS 室西北角"），平台以颜色区分温湿度状态（正常 / 预警 / 报警），直观易懂；
变送器具备本地数据缓存功能（缓存容量≥1 万条），网络中断时本地存储数据，网络恢复后自动补传，确保数据不丢失。

（二）报警预警功能

报警阈值设置：支持按区域、设备类型设置不同阈值（如服务器区域温度 18℃-24℃，UPS 室温度 15℃-25℃），分为预警阈值和报警阈值两级；
报警方式：

◦ 本地报警：可选配现场声光报警器，报警时发出 85dB 以上声光提示；

◦ 远程报警：系统自动向指定手机号发送短信、邮箱发送邮件，APP 推送报警通知，BMS 系统弹出报警弹窗；

◦ 报警处理：支持报警确认、处理备注、报警解除流程，报警记录自动存档，可追溯查询。

（三）联动控制功能

与空调 / 新风系统联动：通过 Modbus TCP 协议或 BMS 系统接口，实现自动控制。例如：

◦ 温度＞24℃（报警阈值）→ 自动启动空调制冷模式；

◦ 湿度＞60% → 启动除湿机或新风系统排风；

◦ 湿度＜40% → 启动加湿器；

联动模式切换：支持自动联动 / 手动控制切换，故障或检修时可切换至手动模式，确保系统灵活性；
联动日志：自动记录每次联动操作的时间、触发条件、执行结果，便于运维追溯。

（四）数据管理与分析

数据存储：历史数据存储周期≥5 年，支持按监测点、时间范围精准查询，查询结果以表格、折线图、柱状图等形式展示；
统计分析：自动生成日报、周报、月报、年报，统计各监测点温湿度平均值、最大值、最小值、超标次数、超标时长、合格率等指标；
数据导出：支持 Excel、PDF、CSV 格式导出，满足运维报表、合规审计需求；
趋势分析：生成温湿度变化趋势曲线，支持多监测点数据对比，帮助运维人员分析环境变化规律，优化调控策略。

（五）设备管理与远程维护

设备状态监控：平台实时显示变送器运行状态（在线 / 离线、供电模式、信号强度），变送器离线或供电异常时自动触发设备故障报警；
远程配置：通过平台远程修改变送器采集频率、报警阈值、IP 地址等参数，无需现场操作；
远程升级：支持变送器固件远程升级，通过平台推送升级包，设备自动完成升级，降低维护成本；
故障诊断：平台可显示变送器通信异常、数据异常等故障信息，辅助运维人员快速定位问题。

（六）权限管理与日志审计

分级权限：超级管理员（全权限）、运维管理员（数据查看、控制操作、设备配置）、查看员（仅数据查看），支持多用户管理；
操作日志：系统自动记录所有操作行为（登录、参数修改、控制操作、报警处理等），包括操作人、时间、内容、结果，日志保留≥1 年，可查询导出，满足安全审计需求。

五、硬件设备选型清单

|----------------|-------------------------------------------------------------------------------------------------------------------------|-----------------------------|-------------------|
| 设备名称 | 型号规格 | 数量 | 用途 |
| 以太网温湿度变送器 | 测量范围：-40℃~85℃，0% RH~100% RH；精度：±0.3℃，±2% RH；通信：TCP/IP、Modbus TCP；供电：PoE（802.3af）/DC12-24V；防护等级 IP65；安装方式：机架 / 壁挂 / 吸顶 | 按需配置（每 20-30㎡1 台，设备密集区加密部署） | 温湿度数据采集与传输 |
| 工业级 PoE 交换机 | 8/16/24 口，支持 802.3af PoE 供电，千兆以太网，支持 VLAN 划分 | 1-4 台（根据变送器数量和机房布局） | 为变送器供电和数据传输提供网络接口 |
| 声光报警器 | 音量≥85dB，工作电压 DC12-24V，支持 Modbus TCP 控制 | 1-2 台（机房值班室或核心区域） | 现场声光报警提示 |
| 安装支架 | 铝合金材质，可调节角度，适配机架 / 壁挂 / 吸顶安装 | 与变送器数量一致 | 变送器安装固定 |
| 超五类 / 六类非屏蔽双绞线 | 符合 CAT5e/CAT6 标准，阻燃型 | 按需配置（按实际布线长度计算） | 变送器与交换机之间的通信线缆 |
| 防水接线盒（可选） | IP67 防护，适配变送器接线 | 按需配置（潮湿区域使用） | 保护变送器接线端子，防潮湿灰尘 |

六、施工与安装方案

（一）施工前准备

现场勘查：确认机房布局、监测区域划分、现有网络端口位置、PoE 交换机安装位置、变送器安装点位，绘制施工图纸；
设备清点与检测：核对设备型号、数量、配件是否齐全，通过测试工具检测变送器通信功能、PoE 供电稳定性，确保设备正常；
材料准备：备好线缆、支架、固定件、工具（网线钳、打线刀、万用表等），确保施工顺利。

（二）安装施工流程

交换机安装：将 PoE 交换机安装在机房机柜内或壁挂式安装在值班室，连接至楼宇局域网核心交换机，配置 IP 地址和 VLAN（如需）；
变送器安装：

◦ 机架式安装：直接固定在服务器机架横梁上，高度距设备顶部 30-50cm；

◦ 壁挂式安装：安装在墙面，高度 1.5-2 米，远离空调出风口、热源、水源、电磁干扰源；

◦ 吸顶式安装：适用于开阔区域，安装在吊顶下方，避开风口和灯具；

◦ 接线部署：用超五类 / 六类双绞线连接变送器与 PoE 交换机，布线采用穿管或沿桥架铺设，避免线缆裸露，电源线与信号线分开布置，减少干扰；

声光报警器安装：安装在机房值班室或核心区域显眼位置，连接至 PoE 交换机或专用电源，通过平台配置报警联动逻辑；
设备调试：

◦ 通电测试：开启 PoE 交换机，检查变送器供电是否正常（指示灯亮），网络是否连通；

◦ 数据采集测试：确认变送器正常采集数据并上传至平台，核对数据准确性（与标准温湿度计对比）；

◦ 报警测试：模拟温湿度超标场景，测试报警功能是否正常；

◦ 联动测试：测试与空调 / 新风系统、BMS 系统的联动是否正常。

（三）施工质量控制

严格按照施工图纸和规范施工，确保变送器安装位置、线缆走向符合要求；
线缆敷设后进行通断测试和性能测试，确保传输质量；
每完成一个区域安装，进行阶段性调试，发现问题及时整改，确保施工质量。

七、系统调试与验收

（一）系统调试

硬件调试：

◦ 变送器调试：检查供电、网络连接、数据采集精度，确保所有变送器在线且数据准确；

◦ 交换机调试：检查端口供电、网络通信、VLAN 配置，确保数据传输稳定；

◦ 联动设备调试：测试与空调、新风、BMS 系统的通信和控制功能。

软件调试：

◦ 平台功能调试：测试数据接收、存储、查询、报警、报表生成等功能；

◦ 移动端 APP 调试：测试数据同步、报警推送、远程控制功能；

◦ 压力测试：模拟 100 台变送器同时上传数据，测试平台并发处理能力和稳定性。

试运行调试：系统试运行 1 个月，记录设备运行状态、数据传输情况、报警响应速度，优化调整参数（如采集频率、报警阈值）。

（二）系统验收

验收标准：符合本方案设计目标、国家相关行业标准及楼宇机房实际需求；
验收内容：

◦ 硬件安装质量：设备安装牢固、线缆铺设规范、供电正常；

◦ 功能完整性：实时监测、报警、联动、数据管理等功能正常；

◦ 性能指标：数据精度、传输延迟、报警响应时间、设备稳定性等达标；

验收流程：施工单位提交验收申请、施工图纸、设备清单、测试报告等资料；建设单位组织运维、技术人员进行现场验收，验收合格后签署验收报告。

八、售后服务与维护方案

（一）售后服务承诺

质保期：以太网温湿度变送器质保 2 年，交换机、报警器等设备质保 1 年，软件平台终身免费维护升级；
响应时间：7×24 小时技术支持，接到故障报修后 2 小时内提供远程技术指导，需现场维修的，同城 48 小时内、异地 72 小时内派技术人员到场；
定期巡检：质保期内每季度进行 1 次现场巡检，检查设备运行状态、数据精度，及时排查潜在问题。

（二）日常维护方案

定期校准：变送器每年校准 1 次，采用标准温湿度校准仪进行校准，确保测量精度；
设备清洁：每半年清理 1 次变送器、交换机表面灰尘，保持设备通风良好；
数据备份：运维人员每月进行 1 次数据备份，备份文件存储在本地和异地，防止数据丢失；
软件更新：及时关注平台和变送器固件升级通知，按需进行升级，获取新增功能和安全补丁；
线缆检查：每季度检查 1 次通信线缆和接头，确保连接牢固、无破损老化。

九、项目实施计划

|-----------|-------|-------------------------|
| 阶段 | 时间周期 | 工作内容 |
| 需求调研与方案设计 | 1 周 | 现场勘查、需求确认、方案细化、设备选型 |
| 设备采购与备货 | 2 周 | 按清单采购设备，进行出厂检测，确保设备质量 |
| 施工安装 | 1-2 周 | 交换机部署、变送器安装、线缆铺设、设备接线 |
| 系统调试与集成 | 1 周 | 硬件调试、软件部署、BMS 系统对接、功能测试 |
| 人员培训 | 1 天 | 对运维人员进行平台操作、设备维护、故障排查培训 |
| 试运行 | 1 个月 | 系统试运行，收集反馈，优化调整参数 |
| 竣工验收 | 1 天 | 组织验收，签署验收报告，移交相关资料 |

十、预算估算（参考）

|------------|---------------|--------------------------------|
| 费用项目 | 金额（元） | 备注 |
| 硬件设备费 | 按需核算 | 以太网温湿度变送器、PoE 交换机、声光报警器、支架、线缆等 |
| 软件部署与集成费 | 按需核算 | 监控平台部署、BMS 系统对接、定制化功能开发 |
| 施工安装费 | 按需核算 | 现场安装、线缆铺设、调试施工 |
| 培训费 | 3000-8000 | 运维人员操作及维护培训 |
| 售后服务费（1 年） | 设备总价的 10%-15% | 质保期内维护、巡检、技术支持 |
| 总计 | 按需核算 | 具体金额根据机房面积、监测点数量、集成需求调整 |
