电路详细工作原理分析

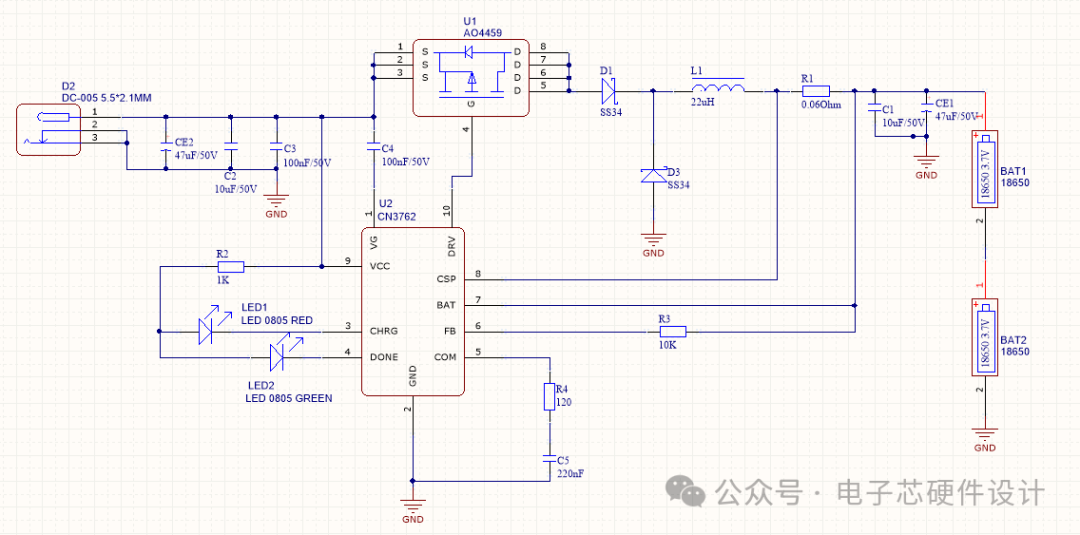

这个电路是一个基于 CN3762 芯片的双节18650锂电池充电管理方案，集成了输入滤波、功率开关和状态指示功能。下面按模块拆解：
1. 输入与滤波模块
-
D2接口：作为直流电源输入端口，可接入5-20V的直流电压。
-
CE2、C2、C3、：这几颗电容共同组成输入滤波网络，作用是滤除输入电源中的高频干扰和电压纹波，为后级电路提供干净、稳定的直流电压。
2. 功率开关与驱动模块
-
U1（AO4459）：这是一个P沟道MOS管，在电路中作为充电主回路的开关。它由CN3762的 DRV 引脚驱动，用于控制充电电流的通断和大小。
-
D1、D3：这两颗SS34肖特基二极管构成续流回路，在MOS管关断时，为电感L1的电流提供释放路径，避免产生高压尖峰损坏元件。
-
L1（22μH）：作为储能电感，它和MOS管、二极管配合工作，实现对充电电流的平滑控制，是开关型充电电路的核心元件。
3. 充电控制核心（U2：CN3762）
CN3762是一款专为多节锂电池设计的开关型充电管理芯片，负责整个充电过程的控制与保护：
-
VCC（引脚9）：芯片的电源输入端，同时也连接到状态指示灯的供电端。
-
DRV（引脚10）：驱动输出端，用来控制AO4459的栅极，从而调节充电电流。
-
CSP（引脚8）：电流检测输入端，通过采样电阻R1（0.06Ω）的电压，来实时监测充电电流。
-
BAT（引脚7）：电池电压检测端，用于直接采集电池组的电压，以判断充电阶段。
-
FB（引脚6）：反馈输入端，通过R3（10K）电阻分压来设定充电电压，适配双节18650电池（目标电压约8.4V）。
-
COM（引脚5）：芯片内部的参考地，也是外接补偿网络R4和C5的连接点，用于稳定芯片内部的控制环路。
充电流程
-
涓流充电阶段：当电池电压低于阈值时，芯片以小电流（约0.1A）对电池进行预充，激活电池。
-
恒流充电阶段：电池电压上升到阈值后，进入大电流恒流充电模式，电流由R1和芯片内部参数决定。
-
恒压充电阶段：电池电压接近8.4V时，充电模式切换为恒压，电流逐渐减小。
-
充电结束：当充电电流下降到设定值（约0.05A）时，芯片判定电池充满，停止充电并触发状态指示。
4. 状态指示模块
-
LED1（红色）：充电指示灯，当处于充电状态（涓流/恒流/恒压阶段）时点亮。
-
LED2（绿色）：充满指示灯，当电池充满且充电结束时点亮。
-
R2（1K）：是两颗LED的限流电阻，用于控制指示灯的工作电流，防止LED被烧毁。
5. 电池输出与滤波
-
BAT1、BAT2：这是串联的双节18650锂电池，总电压在6.4V~8.4V之间。
-
R1、C10、CE1：组成输出滤波与电流采样电路，R1负责电流采样，C1和CE1用于滤除输出电压纹波，确保电池端电压稳定。
6. 功能总结
这个电路是一个完整的双节锂电池充电解决方案，它可以自动完成"涓流→恒流→恒压→充满停止"的全流程充电，同时通过红、绿LED直观显示充电状态。其开关型拓扑结构相比线性充电方案，具备更高的效率和更小的发热量。
