智能协图云图库学习笔记day6-主流图片优化技术

图片优化主要有以下四点：查询优化，上传优化，加载优化，存储优化。形成的逻辑链如下：

用户上传图片 → 后端处理/存储 → 前端查询图片 → 前端加载展示 → 长期存储维护
（上传优化）    （存储优化）    （查询优化）    （加载优化）    （存储优化）

图片查询优化

**方法：**主要使用缓存进行优化，降低数据库压力，提高系统性能。读多写少的情况适合缓存。

以缓存key设计-缓存value设计-缓存过期时间设置的思维链展开。

Redis 分布式缓存

节点 Redis 的读写 QPS 可达 10w 次每秒

缓存设计

缓存key设计

查询条件+项目业务前缀作为key的实现，再通过mad5哈希算法压缩JSON字符串

缓存value设计

选择合适的数据结构

从数据库中读取的Page分页对象->JSON格式字符串/二进制->redis的string数据结构

缓存过期时间设置

根据业务具体选择，为避免缓存雪崩可加入随机数

后端开发

引入依赖-redis配置-业务代码逻辑

@PostMapping("/list/page/vo/cache")
public BaseResponse<Page<PictureVO>> listPictureVOByPageWithCache(@RequestBody PictureQueryRequest pictureQueryRequest,
                                                         HttpServletRequest request) {
    long current = pictureQueryRequest.getCurrent();
    long size = pictureQueryRequest.getPageSize();

    ThrowUtils.throwIf(size > 20, ErrorCode.PARAMS_ERROR);

    pictureQueryRequest.setReviewStatus(PictureReviewStatusEnum.PASS.getValue());


    String queryCondition = JSONUtil.toJsonStr(pictureQueryRequest);
    String hashKey = DigestUtils.md5DigestAsHex(queryCondition.getBytes());
    String redisKey = "yupicture:listPictureVOByPage:" + hashKey;

    ValueOperations<String, String> valueOps = stringRedisTemplate.opsForValue();
    String cachedValue = valueOps.get(redisKey);
    if (cachedValue != null) {

        Page<PictureVO> cachedPage = JSONUtil.toBean(cachedValue, Page.class);
        return ResultUtils.success(cachedPage);
    }


    Page<Picture> picturePage = pictureService.page(new Page<>(current, size),
            pictureService.getQueryWrapper(pictureQueryRequest));

    Page<PictureVO> pictureVOPage = pictureService.getPictureVOPage(picturePage, request);


    String cacheValue = JSONUtil.toJsonStr(pictureVOPage);

    int cacheExpireTime = 300 +  RandomUtil.randomInt(0, 300);
    valueOps.set(redisKey, cacheValue, cacheExpireTime, TimeUnit.SECONDS);


    return ResultUtils.success(pictureVOPage);
}

要点：

1.通过StringRedisTemplate操作redis

2.ValueOperations操作字符串

3.DigestUtils.md5DigestAsHex()生成hashkey

4.JSONUtil.toBean(cachedValue，Page.class)实现value与java对象转换（反序列化）

5.JSONUtil.toJsonStr()实现java对象转换成json字符串(序列化)

6.从50ms优化到30ms

Caffeine 本地缓存

将这些数据缓存到应用的内存中（比如 JVM 中），适用于数据访问量比较小的单机应用。

缓存设计

与分布式缓存类似，但由于在本地服务器内存，因此key应该再精简一点。

后端开发

引入依赖-构建本地缓存数据结构（容量与过期时间）-后端业务代码逻辑

由于和本地缓存流程相同（查缓存-命中返回-未命中查数据库-添加缓存），可使用模板方法进行优化

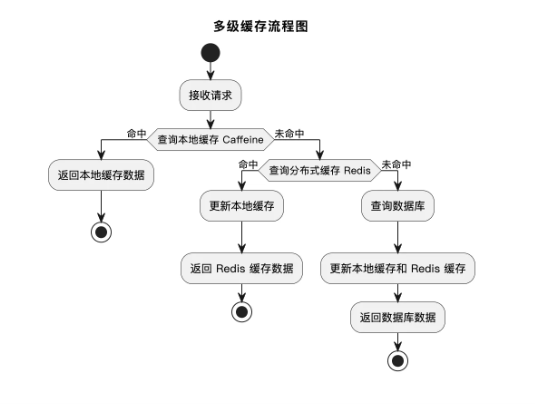

多级缓存

这部分在黑马点评里有更详细的介绍。

要点：

优化成果从50ms->10ms,提高80%。

其它查询优化策略

数据库查询优化，识别热点图片缓存

图片上传优化

**方法：**图片压缩，图片秒传、分片上传、断点续传

图片压缩

方案设计

压缩格式:

WebP格式与AVIF格式

AVIF格式兼容性不如WebP，但比WebP体积更小。

压缩方案：

本地图片处理类库or第三方云服务（数据万象）

数据万象可在访问时实时压缩也可上传图片时实时压缩。

后端开发

CosManager修改-处理存入Cos的逻辑

public PutObjectResult putPictureObject(String key, File file) {
    PutObjectRequest putObjectRequest = new PutObjectRequest(cosClientConfig.getBucket(), key,
            file);

    PicOperations picOperations = new PicOperations();

    picOperations.setIsPicInfo(1);
    List<PicOperations.Rule> rules = new ArrayList<>();

    String webpKey = FileUtil.mainName(key) + ".webp";
    PicOperations.Rule compressRule = new PicOperations.Rule();
    compressRule.setRule("imageMogr2/format/webp");
    compressRule.setBucket(cosClientConfig.getBucket());
    compressRule.setFileId(webpKey);
    rules.add(compressRule);

    picOperations.setRules(rules);
    putObjectRequest.setPicOperations(picOperations);
    return cosClient.putObject(putObjectRequest);
}

要点：

1.前缀修改为WebP

2.通过数据万象转换图片格式，设置规则

3.实际存储会存原图和压缩图两种。可选择删除原图

PictureUploadTemplate修改-处理存入数据库（前端的修改）

try {

    file = File.createTempFile(uploadPath, null);

    processFile(inputSource, file);

    PutObjectResult putObjectResult = cosManager.putPictureObject(uploadPath, file);
    ImageInfo imageInfo = putObjectResult.getCiUploadResult().getOriginalInfo().getImageInfo();
    ProcessResults processResults = putObjectResult.getCiUploadResult().getProcessResults();
    List<CIObject> objectList = processResults.getObjectList();
    if (CollUtil.isNotEmpty(objectList)) {
        CIObject compressedCiObject = objectList.get(0);

        return buildResult(originFilename, compressedCiObject);
    }

    return buildResult(originFilename, file, uploadPath, imageInfo);
} catch (Exception e) {
    log.error("图片上传到对象存储失败", e);
    throw new BusinessException(ErrorCode.SYSTEM_ERROR, "上传失败");
}

private UploadPictureResult buildResult(String originFilename, CIObject compressedCiObject) {
    UploadPictureResult uploadPictureResult = new UploadPictureResult();
    int picWidth = compressedCiObject.getWidth();
    int picHeight = compressedCiObject.getHeight();
    double picScale = NumberUtil.round(picWidth * 1.0 / picHeight, 2).doubleValue();
    uploadPictureResult.setPicName(FileUtil.mainName(originFilename));
    uploadPictureResult.setPicWidth(picWidth);
    uploadPictureResult.setPicHeight(picHeight);
    uploadPictureResult.setPicScale(picScale);
    uploadPictureResult.setPicFormat(compressedCiObject.getFormat());
    uploadPictureResult.setPicSize(compressedCiObject.getSize().longValue());

    uploadPictureResult.setUrl(cosClientConfig.getHost() + "/" + compressedCiObject.getKey());
    return uploadPictureResult;

要点：

1.如果转换成功，则返回转换后的图片信息，否则返回原始图片信息

文件秒传

文件秒传是一种基于文件的唯一标识（如 MD5、SHA-256）对文件内容进行快速校验，避免重复上传的方法，在大型文件传输场景下非常重要。可以提高性能、节约带宽和存储资源。

原理：

1）客户端生成文件唯一标识：上传前，通过客户端计算文件的哈希值（如 MD5、SHA-256），生成文件的唯一指纹。

2）服务端校验文件指纹：后端接收到文件指纹后，在存储中查询是否已存在相同文件。

• 若存在相同文件，则直接返回文件的存储路径。
• 若不存在相同文件，则接收并存储新文件，同时记录其指纹信息。

String md5 = SecureUtil.md5(file);

List<Picture> pictureList = pictureService.lambdaQuery()
        .eq(Picture::getMd5, md5)
        .list();

if (CollUtil.isNotEmpty(pictureList)) {

    Picture existPicture = pictureList.get(0);
} else {

}

为什么不用：

1.文件小，重复图片少，性能优化不明显

2.本项目使用腾讯云 COS 的对象存储，只能通过唯一地址去取文件，无法完全自定义文件的存储结构、也不支持文件快捷方式的概念，因此秒传的文件地址必须使用和原文件相同的对象路径，可能导致用户 A 上传的图片地址等同于用户 B 上传的地址。

分片上传和断点续传

分片上传： 将一个大文件 切割成多个固定大小的小分片，逐个上传到服务端，最后由服务端合并分片

断点续传： 基于分片上传，在上传中断后（网络断、客户端崩溃），下次上传时跳过已传成功的分片，只传未完成的

原理（腾讯云COS）：

分片上传：

1. 切割文件

   • 客户端把大文件（比如 1GB 的视频）切割成多个小分片，比如按 1MB 一个分片，最终切成 1000 个分片。
   • 给每个分片编唯一序号（从 1 到 1000），同时计算整个文件的 MD5（用于校验文件完整性）、每个分片的 MD5（用于校验分片是否传错）。

2. 初始化分片上传

   • 客户端调用 COS 的 InitiateMultipartUpload API，告诉服务端："我要上传一个大文件，文件名是 xxx，分片数量是 xxx"。
   • 服务端返回一个 UploadId（分片上传的唯一标识），后续所有分片上传都要带这个 ID，服务端才知道这些分片属于同一个文件。

3. 并行上传分片

   • 客户端并发上传 所有分片（比如同时传 5 个分片），每个分片上传时要带 3 个关键信息：
     • UploadId：分片所属的文件标识；
     • PartNumber：分片序号（保证服务端合并顺序正确）；
     • 分片的 MD5：服务端校验分片是否完整。
   • 服务端接收分片后，会保存每个分片，并记录 "哪个 UploadId 的哪个序号分片已上传成功"。

4. 合并分片

   • 当所有分片都上传成功后，客户端调用 COS 的 CompleteMultipartUpload API，告诉服务端："所有分片都传完了，麻烦合并成完整文件"。
   • 服务端根据 UploadId 找到所有对应的分片，按 PartNumber 顺序合并，生成最终文件；如果有分片丢失 / 损坏，会拒绝合并并提示错误。

断点续传（基于分片的 "进度记录"）

• 上传前：查询已传分片

  • 客户端在上传大文件前，先调用 COS 的 ListParts API，传入 UploadId，查询："这个文件之前已经传了哪些分片？"
  • 服务端返回已上传成功的分片序号列表（比如已传 1-500 分片）。

• 跳过已传分片，只传未完成的

  • 客户端对比本地分片列表和服务端返回的列表，只上传未传的分片（比如 501-1000 分片）。
  • 如果是第一次上传，服务端返回空列表，就正常上传所有分片。

• 上传中断：自动保存进度

  • 上传过程中如果网络断开 / 客户端崩溃，已上传的分片会保存在服务端，进度不会丢失。
  • 下次上传时重复步骤 1-2，继续未完成的部分。

直接使用对象存储的SDK即可

为什么不用

文件较小，性能优化不明显

图片加载优化

**方法：**缩略图、懒加载、CDN 加速、浏览器缓存

缩略图

上传图片时，同时生成一份较小尺寸的缩略图。用户浏览图片列表时加载缩略图，只有在进入详情页或下载时才加载原图。

方案设计：

与图片压缩类似，可使用本地图像处理or第三方云服务

第三方云服务就是使用数据万象增添规则。

后端开发：

增加缩略图url字段-CosManager修改-PictureUploadTemplate修改

要点：

1**.**仅对 > 20 KB 的图片生成缩略图

2.如果没有生成缩略图，则缩略图等于压缩图

懒加载

后端：优化分页

前端：

1）使用 HTML5 原生的 loading="lazy" 属性。

2）使用 JS 的 Intersection Observer，这个 API 能够检测元素是否进入视口，参考实现如下：

1. 将图片的真实 src 替换为一个占位属性（如 data-src）。
2. 使用 Intersection Observer 监听图片是否进入视口。
3. 当图片进入视口时，将 data-src 的值赋给 src，触发加载。

3）使用 JS 监听页面滚动事件实现。每次页面滚动时，判断图片是否进入可视区域；如果是，则给图片增加 src 属性，触发图片加载。

4）使用现成的组件库或类库实现，比如 lazysizes 库。

渐进式加载：和懒加载技术类似，先加载低分辨率或低质量的占位资源（如模糊的图片缩略图），在用户访问或等待期间逐步加载高分辨率的完整资源，加载完成后再替换掉占位资源。

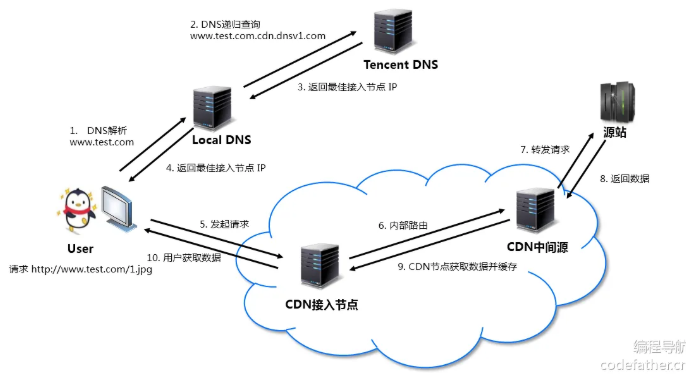

CDN 加速

CDN（内容分发网络）是通过将图片文件分发到全球各地的节点，用户访问时从离自己最近的节点获取资源的技术，常用于文件资源或后端动态请求的网络加速，也能大幅分摊源站的压力、支持更多请求同时访问，是性能提升的利器。

1. 图片文件由 源站（如 COS 对象存储、或者服务器）上传至 CDN 服务进行缓存。
2. 当用户请求图片时，CDN 会根据用户的地理位置，返回离用户 最近的 CDN 节点缓存的图片资源。
3. 未命中缓存的图片将从源站获取，并缓存在 CDN 节点，供后续用户访问，俗称 回源。

如何使用：在腾讯云开通就好了，CDN 结合 COS 的文档

最佳实践方案：

1）缓存策略：为静态资源（如图片、CSS、JS）设置长期缓存时间，可以减少回源的次数和消耗。

2）防盗链：配置 Referer 防盗链保护资源，比如仅允许自己的域名可以加载图片（在COS里设置）

3）IP 限制：根据需要配置 IP 黑白名单，限制不必要的访问。

4）HTTPS 配置：配置有效的 SSL 证书，启用 HTTPS 传输，提高请求的安全性。

5）** 监控告警：这点尤为重要！** 一定要给 CDN 配置监控告警，比如设置一段时间内最多消耗的流量，超出时会自动发短信告警，避免费用超额；或者限制单个 IP 的请求频率，防止突发流量影响服务。

6）CDN 节点选择：国内业务选择覆盖中国大陆的节点就足够了，非必要的话，不要开通全球 CDN 节点，容易遭受海外攻击。

7）访问日志：开启访问日志，分析用户行为和流量来源，这个能力更适合业务访问量较大的场景。

浏览器缓存

**强缓存：**给资源设置 "保质期"，过期前直接用本地缓存，完全不请求服务器

协商缓存资源过期后，浏览器带着 "资源标识" 问服务器「这个资源更新了吗？」，没更新就继续用本地缓存，更新了才下载新资源

**具体实现：后端配置，**腾讯云 COS/CDN 配置缓存规则

后端配置

import org.springframework.web.servlet.HandlerInterceptor;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;

public class CacheControlInterceptor implements HandlerInterceptor {
    @Override
    public boolean preHandle(HttpServletRequest request, HttpServletResponse response, Object handler) throws Exception {
        // 只对图片等静态资源设置缓存
        String requestURI = request.getRequestURI();
        if (requestURI.endsWith(".jpg") || requestURI.endsWith(".png") || requestURI.endsWith(".webp")) {
            // 强缓存：设置图片缓存30天（2592000秒）
            response.setHeader("Cache-Control", "public, max-age=2592000");
            // 兼容HTTP 1.0的Expires（可选）
            response.setHeader("Expires", String.valueOf(System.currentTimeMillis() + 2592000 * 1000));
            // 协商缓存：设置ETag（基于文件内容的哈希值）
            // 可以用Spring的ShallowEtagHeaderFilter自动生成，或自己计算文件MD5
        }
        return true;
    }
}

拦截器中设置Cache-Control。

这个浏览器中f12的禁用缓存是什么？

只是浏览器本身设置，如果不开启浏览器默认启发式缓存不可靠，因此需要开发者在后端或COS配置增添缓存规则。

图片存储优化

方法：数据沉降，清理策略

数据沉降

将长时间未访问的数据自动迁移到低频访问存储，从而降低存储成本。

数据沉降和 冷热数据分离 的概念是比较接近的，冷热数据分离是根据数据的访问热度，将访问频繁的数据（热数据）和访问较少的数据（冷数据）存储在不同的存储层中。

通过腾讯云cos的生命周期实现

清理策略

1）立即清理：在删除图片记录时，立即关联删除对象存储中已上传的图片文件，确保数据库记录与存储文件保持一致。

这里还有个小技巧，可以使用异步清理降低对删除操作性能的影响，并且记录一些日志，避免删除失败的情况。

2）手动清理：由管理员手动触发清理任务，可以筛选要清理的数据，按需选择需要清理的文件范围。

3）定期清理：通过定时任务自动触发清理操作。系统预先设置规则（如文件未访问时间超过一定期限）自动清理不需要的数据。

4）惰性清理：清理任务不会主动执行，而是等到资源需求增加（存储空间不足）或触发特定操作时才清理，适合存储空间紧张但清理任务优先级较低的场景

后端实现

CosManager 补充删除对象的方法-在 PictureService 中开发图片清理方法

要点：

1.判断该图片地址是否还存在于其他记录里，确认没有才能删除。

2.@Async 注解，可以使得方法被异步调用，启动类上添加 @EnableAsync 注解才会生效。

Redis 分布式 Session

把session保存到Redis里

依赖-配置

这里需要USER类实现序列化接口。
