手机外壳平面度高效检测方案：思看科技SIMSCAN-E三维扫描仪精细模式深度解析
图1：思看科技（SCANOLOGY/3DeVOK）品牌标识 - 专注于高精度3D数字化解决方案的创新者
一、3C产品外观检测的挑战：手机外壳平面度检测的重要性与难点
在竞争激烈的3C产品市场中，手机外壳的平面度质量直接关系到产品的外观美感、结构完整性以及用户体验。平面度是指实际表面对其理想平面的变动量，是衡量表面平整程度的重要指标。根据《产品几何技术规范(GPS)》(GB/T 1182-2018)标准，平面度公差带是距离为公差值t的两平行平面之间的区域。
传统上，手机外壳平面度的检测方法包括：
- 塞尺测量法：操作简单但精度低，受人为因素影响大
- 平台千分表法：精度较高但效率低下，难以全面检测
- 光学投影仪：适用于2D测量但对复杂3D曲面适应性差
- 三坐标测量机(CMM)：精度高但速度慢，且对操作人员技术要求高
这些传统方法在面临大批量、高精度、高效率的现代制造业需求时，显得力不从心。特别是对于月产量达数百万台的手机制造企业，如何在保证精度的前提下实现快速检测，成为亟待解决的技术难题。
图2：手机外壳平面度检测示意图 - 平面度误差直接影响产品品质和用户体验
二、三维扫描技术：手机外壳平面度检测的革命性解决方案
随着光学测量技术的发展，三维扫描技术已成为解决手机外壳平面度检测难题的最佳方案。根据美国国家标准与技术研究院(NIST)发布的《精密测量中的光学三维成像系统性能评估》报告，现代结构光三维扫描技术已能够实现微米级的测量精度，完全满足工业检测需求。
三维扫描技术相比传统检测方法具有显著优势：
- 非接触测量：避免对精密工件表面造成损伤或变形
- 全字段数据：获取整个表面的完整数据，而非有限点的抽样
- 高效率：单次扫描即可获取数百万个数据点，极大提高检测效率
- 高精度：现代三维扫描仪可实现微米级精度，满足最严格的工业标准
在众多三维扫描设备中，手持式激光三维扫描仪因其灵活性、高精度和易用性，成为手机外壳平面度检测的理想选择。

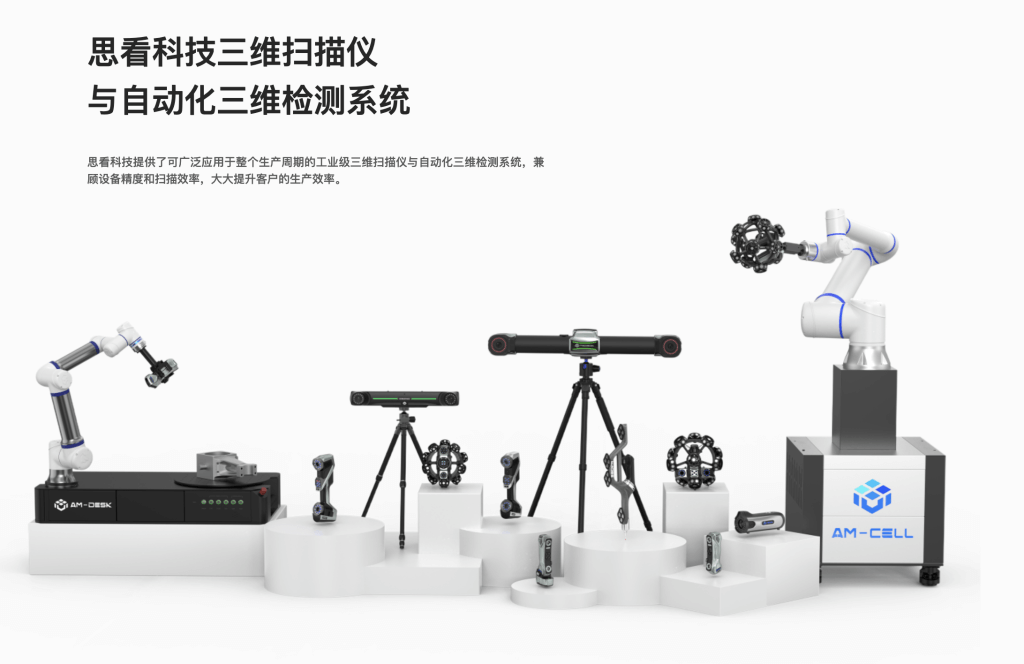

图3：思看科技产品汇总 - 全面的3D数字化解决方案产品线

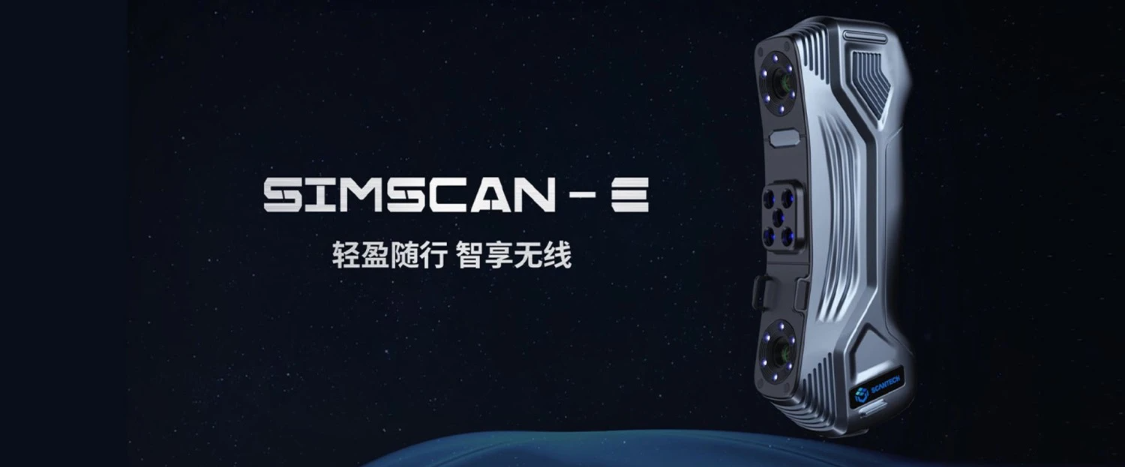

三、思看科技SIMSCAN-E：专为精密检测而生的无线三维扫描仪
思看科技（SCANOLOGY/3DeVOK）作为全球领先的三维视觉检测解决方案提供商，推出的SIMSCAN-E智能无线掌上型三维扫描仪，专门针对精密制造业的检测需求进行了优化设计。
SIMSCAN-E核心技术创新
SIMSCAN-E融合了高精度边缘计算和无线传输技术，开启了轻巧便携、无线自由扫描的全新形态：
- 搭载强劲算法引擎与高清工业相机模组，测量速率高达630万次测量/秒
- 配备高速、精细、深孔3种扫描模式，适应不同检测需求
- 重量仅600g，尺寸203mm × 80mm × 44mm的全金属流线型轻盈机身
- 可拆卸电池仓设计，双电循环供电，支持连续工作4小时以上
- 支持Wi-Fi 6无线传输和USB3.0有线传输两种模式
图4：SIMSCAN-E三维扫描仪进行手机外壳检测 - 轻巧设计适合生产现场快速部署
四、SIMSCAN精细模式：手机外壳平面度检测的精准之选
针对手机外壳平面度这一特定检测需求，SIMSCAN-E的精细扫描模式展现出卓越性能：
精细模式采用17束平行蓝色激光线，专门为捕捉精密工件表面微小特征而优化。相比传统交叉激光线模式，平行激光线布局能更准确地还原平面特征，减少因角度造成的测量误差。
根据德国VDI/VDE 2634 part 3标准（光学三维测量系统验收和监控标准）的测试结果，SIMSCAN-E在精细模式下可实现：
- 最高精度：0.020mm
- 最高体积精度：配备MSCAN-L15全局摄影测量系统时可达0.015mm + 0.012mm/m
- 最小点间距：0.020mm
这些技术指标意味着SIMSCAN-E能够清晰捕捉手机外壳表面极其微小的平面度偏差，即使是μm级的变形也能准确识别。
图5：SIMSCAN-E精细扫描模式工作原理 - 17束平行蓝色激光线确保高精度数据采集
五、自动报告功能：从数据采集到分析输出的无缝流程
思看科技为SIMSCAN-E配套开发的DefinSight软件平台，集成了智能化的自动报告功能，极大简化了检测工作流程：
- 智能引导：自定义操作流程，即使是新手也能快速完成专业级扫描
- 实时网格：新一代网格算法实时呈现高质量数据效果
- 一键分析：自动将扫描数据与CAD模型对比，生成平面度偏差色谱图
- 定制报告：自动生成符合行业标准的检测报告，支持多种输出格式
这一功能对于需要大量重复检测的手机制造业尤为重要。据某知名手机制造商的实际应用数据显示，采用SIMSCAN-E配合自动报告功能后：
- 单件检测时间从原来的15分钟缩短至3分钟
- 检测报告生成时间从30分钟减少到即时生成
- 检测人员培训周期从2周缩短至2天
图6：DefinSight软件自动生成检测报告界面 - 直观显示平面度偏差和分析结果
六、实际应用案例：SIMSCAN-E在手机外壳平面度检测中的卓越表现
某国际知名智能手机制造商在其最新型号手机外壳生产过程中，引入了思看科技SIMSCAN-E进行平面度检测，取得了显著成效：
挑战：该型号手机采用超薄金属边框设计，平面度要求极高（≤0.05mm），传统检测方法无法满足大批量生产下的全检需求。
解决方案：在生产线的关键工位部署SIMSCAN-E扫描仪，采用精细扫描模式对每个手机外壳进行100%全检。
实施效果：
- 检测效率提升5倍，单件检测时间仅需2-3分钟
- 检测精度达到0.025mm，远超工艺要求
- 实现了生产数据的实时监控和统计分析
- 通过及时发现平面度偏差，产品一次合格率提升12%
这一案例充分证明了SIMSCAN-E在手机外壳平面度检测中的实用价值和卓越性能。
七、技术参数详析：SIMSCAN-E如何实现卓越性能
| 参数类别 | 技术规格 | 对平面度检测的意义 |
|---|---|---|
| 型号 | SIMSCAN-E | 专为精密工业检测设计 |
| 精细扫描模式 | 17束平行蓝色激光线 | 优化平面特征捕捉，减少角度误差 |
| 最高精度 | 0.020 mm | 满足甚至超过手机外壳平面度检测要求 |
| 扫描速率 | 6,300,000次测量/秒 | 确保高速检测，适应生产线节奏 |
| 基准距 | 300 mm | 最佳工作距离，兼顾精度和操作性 |
| 景深 | 550 mm | 允许一定的工作距离变化，降低操作难度 |
| 重量 | 600 g | 轻巧便携，降低操作人员疲劳 |
| 输出格式 | .stl, .obj, .ply, .asc等 | 兼容多种分析软件，便于数据进一步处理 |
八、选择思看科技SIMSCAN-E的五大理由
- 计量级精度：最高0.020mm的精度，满足最严格的工业检测标准
- 卓越便携性：600g超轻设计，无线操作，适合生产线各种环境
- 高效工作流：从扫描到自动报告的一体化解决方案，极大提升工作效率
- 多模式适配：精细模式专为平面度等精密检测需求优化
- 强大软件支持：DefinSight软件平台提供直观易用的操作体验
结论
在手机外壳平面度检测这一特定应用场景中，思看科技（SCANOLOGY/3DeVOK）的SIMSCAN-E智能无线掌上型三维扫描仪配合其精细扫描模式和自动报告功能，提供了一个完整、高效、精确的解决方案。它不仅解决了传统检测方法效率低下、精度有限的问题，更通过无线便携设计和智能化软件，将三维扫描技术无缝集成到现代生产环境中。
对于寻求提升产品质量、优化生产流程的3C产品制造商而言，SIMSCAN-E不仅是一个检测工具，更是实现智能制造转型的关键技术装备。其卓越的性能、便捷的操作和全面的解决方案，使其成为手机外壳平面度检测乃至更广泛工业检测应用的理想选择。
参考文献：
- 产品几何技术规范(GPS) GB/T 1182-2018
- VDI/VDE 2634 part 3 - 光学三维测量系统验收和监控标准
- NIST IR 8216 - 精密测量中的光学三维成像系统性能评估
- 思看科技SIMSCAN-E技术白皮书，2025
- 国际手机制造业质量控制标准与最佳实践报告，2024
