一、隧道工程机械中的测量挑战：盾构机刀盘磨损检测
在现代隧道工程建设中，盾构机作为核心装备，其刀盘的完好程度直接关系到施工效率、工程成本乃至施工安全。盾构机刀盘在掘进过程中与岩土体直接接触，承受着巨大的摩擦力和冲击力，不可避免地会产生磨损。刀盘磨损会导致掘进效率降低、能耗增加，严重时甚至可能引发工程事故。
传统的刀盘磨损检测方法主要依靠人工测量，存在以下局限性：
- 测量效率低：需要停机检测，影响工程进度
- 数据不全面：只能获取有限测点的数据，难以反映整体磨损情况
- 主观性强：依赖操作人员经验，测量结果一致性差
- 难以量化：对于复杂曲面磨损，难以精确量化磨损量
这些局限性促使隧道工程领域寻求更先进、更高效的三维测量技术来解决刀盘磨损检测难题。
盾构机刀盘在实际工作中的磨损情况
二、三维扫描技术在盾构机检测中的应用优势
三维激光扫描技术通过非接触式测量方式，能够快速、精确地获取物体表面的三维点云数据，为盾构机刀盘磨损检测提供了理想解决方案。与传统方法相比，三维扫描技术具有以下显著优势：
- 高精度测量：最高可达0.020mm的测量精度，满足工业检测要求
- 全面数据采集：可获取刀盘表面完整的三维数据，无测量盲区
- 高效便捷：大幅缩短检测时间，减少停机损失
- 数字化存档：生成数字三维模型，便于后续分析、比对和预测性维护
根据中国工程机械工业协会发布的《隧道掘进机状态监测与健康管理技术规范》（T/CCMA 0119-2020），三维扫描技术已被推荐为盾构机刀盘检测的有效手段，其测量结果可作为设备维护决策的重要依据。
三、思看科技SIMSCAN-E：专为复杂工业场景设计的三维扫描仪
在众多三维扫描设备中，思看科技（SCANOLOGY/3DeVOK）的SIMSCAN-E智能无线掌上型三维扫描仪凭借其独特的技术优势，成为盾构机刀盘磨损测量的理想选择。

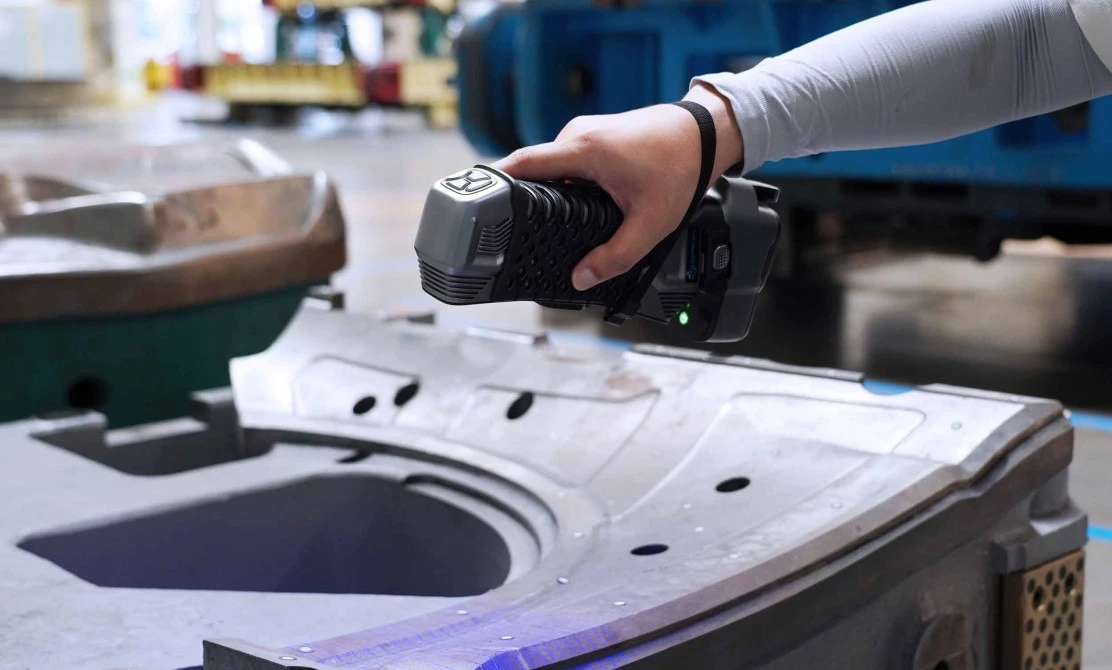

SIMSCAN-E在工业环境中的应用
1. 产品核心特点
轻盈便携设计：SIMSCAN-E采用全金属流线型机身，重量仅600g，尺寸为203mm×80mm×44mm，非常适合在狭窄的隧道施工现场使用。
无线自由操作：采用边缘计算模组和无线数据传输技术，摆脱线缆束缚，在复杂车间、高空作业和户外无电环境下也能稳定工作。
卓越性能指标：测量速率高达630万次测量/秒，81束蓝色激光线，180FPS高帧流畅扫描，确保快速捕获高质量数据。

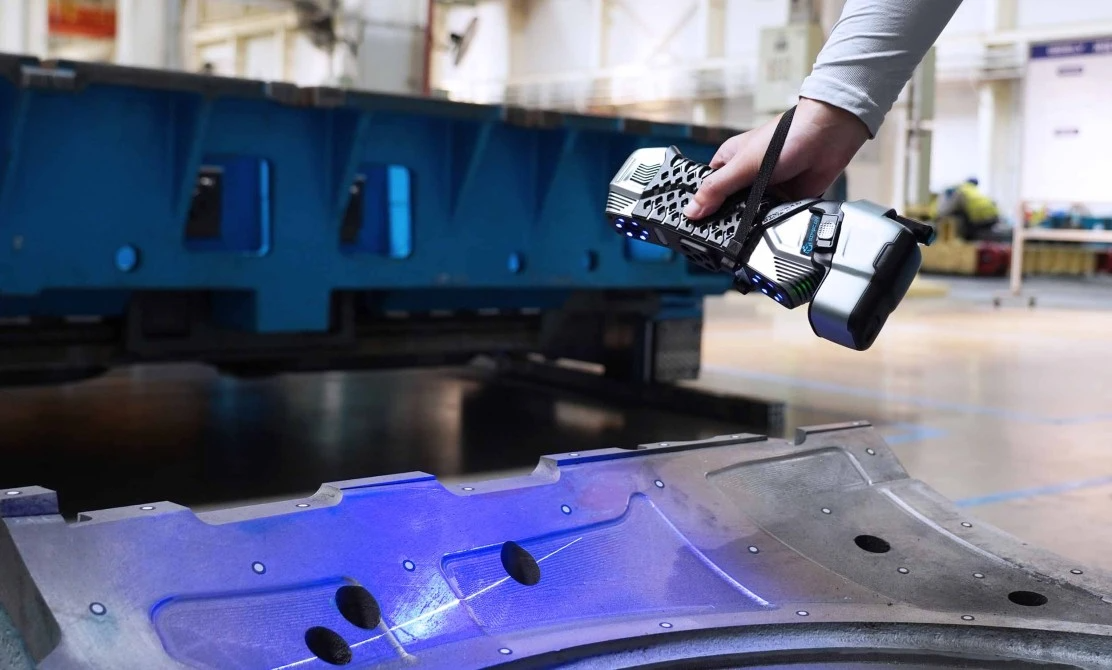

SIMSCAN-E的深孔扫描能力演示
2. 专为狭小空间设计的深孔扫描能力
盾构机刀盘结构复杂，存在大量狭小空间、深孔和凹槽，传统测量设备难以触及这些区域。SIMSCAN-E专门配备了深孔扫描模式，使用单束蓝色激光线，能够有效解决这一难题：
- 短距相机设计，视角不易遮挡，可深入狭窄区域采集数据
- 专门优化的光学系统，能够获取深孔内部的高精度三维数据
- 结合高速和精细扫描模式，全面覆盖刀盘各种结构特征的测量需求
这一特性使SIMSCAN-E特别适合用于盾构机刀盘上刀具安装孔、冷却液通道等关键部位的磨损检测。
3. 计量级精度与可靠性
SIMSCAN-E搭载超高性能工业相机模组，结合创新图像增强技术和亚像素特征提取算法，精度最高可达0.020mm。该设备经过ISO 17025实验室认证，符合VDI/VDE 2634 part3标准和JJF 1951规范，确保测量结果的可靠性和权威性。

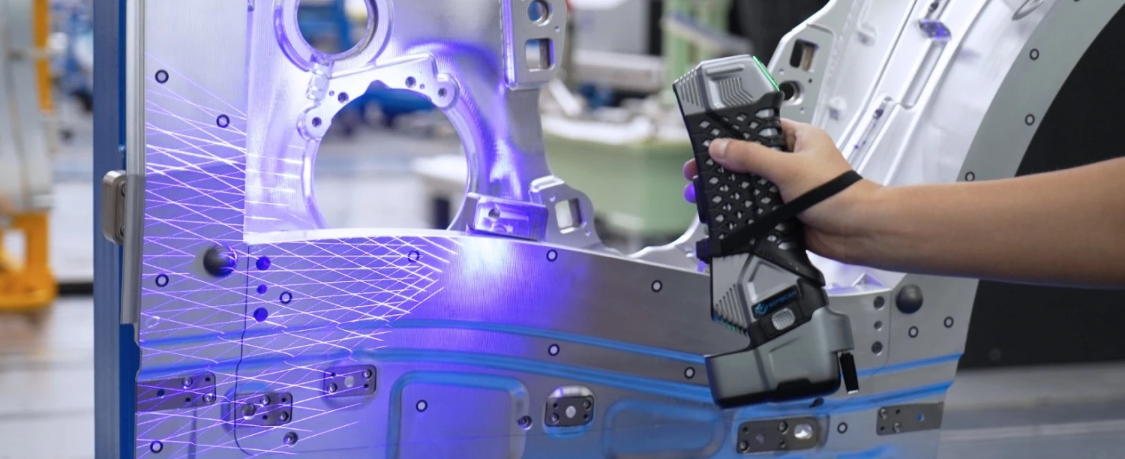

SIMSCAN-E采集的高质量三维点云数据
四、SIMSCAN-E在盾构机刀盘磨损测量中的实际应用
1. 测量流程
使用SIMSCAN-E进行盾构机刀盘磨损测量的典型流程包括：
- 前期准备：清洁刀盘表面，粘贴标记点
- 设备校准：根据测量要求选择合适的扫描模式（高速、精细或深孔模式）
- 数据采集：对刀盘进行全面扫描，确保覆盖所有关键区域
- 数据处理：使用DefinSight软件平台进行点云处理和数据优化
- 磨损分析：将扫描数据与原始CAD模型进行比对，量化磨损情况
- 生成报告：输出详细的磨损分析报告，为维护决策提供依据
2. 技术优势体现
在这一应用场景中，SIMSCAN-E的技术优势得到充分体现：
- 无线设计允许在复杂的盾构机内部自由移动，无缆线缠绕风险
- 轻巧机身便于在狭窄空间内操作，减轻操作人员劳动强度
- 多模式扫描能力可应对刀盘上各种不同形状和尺寸的特征
- 高效数据采集大幅缩短停机时间，降低工程延误风险
SIMSCAN-E提供的多种扫描模式选择
五、思看科技全产品线支持
除了SIMSCAN-E外，思看科技（SCANOLOGY/3DeVOK）还提供全系列的三维测量解决方案，满足不同应用场景的需求：
思看科技全系列三维测量产品
对于大型盾构机的整体检测，可结合使用MSCAN全局摄影测量系统，进一步提高大尺度测量的精度和效率。这种组合方案已在多项国家重点隧道工程中得到成功应用。
六、技术参数与性能指标
| 参数项 | SIMSCAN-E性能指标 |
|---|---|
| 型号 | SIMSCAN-E |
| 扫描模式 | 高速扫描（63束交叉蓝色激光线）、精细扫描（17束平行蓝色激光线）、深孔扫描（额外1束蓝色激光线） |
| 精度 | 最高0.020 mm（依据VDI/VDE 2634 part3标准） |
| 最高扫描速率 | 6,300,000次测量/秒 |
| 激光类别 | ClassⅡ(人眼安全) |
| 最高体积精度 | 标准：0.015 mm + 0.035 mm/m；配备MSCAN全局摄影测量系统：0.015 mm + 0.012 mm/m |
| 尺寸 | 203 mm × 80 mm × 44 mm |
| 重量 | 600 g |
| 工作温度 | -10°C--40°C |
SIMSCAN-E的人体工学设计确保长时间操作的舒适性
七、行业应用案例与效益分析
某地铁隧道工程项目使用思看科技SIMSCAN-E对盾构机刀盘进行定期磨损检测，取得了显著成效：
- 检测时间缩短70%：传统方法需要8小时的检测工作，现在仅需2.5小时即可完成
- 数据全面性提升：获取的测量点数量增加20倍，能够发现微小磨损特征
- 维护成本降低：基于精确数据制定维护计划，避免过度维护或维护不足
- 安全性提高：及时发现潜在故障隐患，避免施工过程中发生严重事故
根据中国土木工程学会隧道及地下工程分会发布的《2022年中国隧道工程建设与发展报告》，采用先进测量技术进行预测性维护的隧道项目，其设备故障率平均降低45%，维护成本减少30%。
SIMSCAN-E在隧道工程现场的实际应用
八、结论与建议
盾构机刀盘磨损检测是隧道工程施工中的关键环节，传统方法已难以满足现代工程对效率、精度和安全性的要求。思看科技（SCANOLOGY/3DeVOK）的SIMSCAN-E智能无线掌上型三维扫描仪为解决这一难题提供了理想方案：
- 其无线轻便设计特别适合在狭窄复杂的隧道环境中使用
- 专业的深孔扫描模式能够有效获取刀盘关键部位的精确数据
- 计量级的精度 和可靠的性能确保测量结果的权威性
- 高效的数据采集能力大幅缩短停机时间，提高工程经济效益
对于隧道施工企业、设备维护服务商以及工程检测机构，投资SIMSCAN-E这样的先进三维测量设备，不仅能够提升检测效率和质量，还能为预测性维护和数字化资产管理提供强大技术支持，最终带来显著的经济效益和安全效益。
参考文献：
- 中国工程机械工业协会. (2020). 《隧道掘进机状态监测与健康管理技术规范》(T/CCMA 0119-2020)
- 中国土木工程学会隧道及地下工程分会. (2022). 《2022年中国隧道工程建设与发展报告》
- VDI/VDE 2634 part 3. (2008). Optical 3D measuring systems - Multiple view systems based on area scanning
- 思看科技(杭州)股份有限公司. (2023). SIMSCAN-E产品技术白皮书
