一、prometheus的服务发现机制

1.1、prometheus的服务发现机制概述

prometheus是基于拉(pull)模式抓取监控数据，首先要能够发现需要监控的目标对象target，那么prometheus如何获监控目标呢？有两种方式【静态手动配置】与【动态服务发现配置】：

《1》对于小型的系统环境来说，通过static_configs静态指定各Target便能解决问题，这就是最简单的静态手动配置。

《2》prometheus最开始设计是一个面向云原生应用程序的，云原生、容器场景下按需的资源使用方式，对于监控系统而言就意味着没有一个固定的监控目标，所有的监控对象（基础设施、应用、服务）都在动态的变化。因此，对于有较强动态性的云环境来说，静态配置显然难以适用，于是就出现了动态服务发现机制。

为了适应【静态】与【动态】发现机制，prometheus引入了一个中间代理人（服务注册中心），这个代理人掌握着当前所有监控目标的访问信息，prometheus只需要向这个代理人询问有哪些监控目标即可，这种模式被称为服务发现（service discovery）。SD模块专门负责去发现需要监控的target信息，prometheus则从SD模块订阅该信息，有target信息就会推送给prometheus，然后prometheus拿到target信息后通过pull http协议去拉取监控指标数据。如下图所示：

1.2、prometheus支持多种服务发现

|--------|---------------------------|-----------------------------------------------------|
| prometheus支持多种服务发现，目前已经支持20多种服务发现协议，如下是常用的5种： |||
| 序号 | prometheus常用的服务发现协议 | 说明 |
| 1 | kubernetes_sd_configs | kubernetes服务发现 让prometheus动态发现kubernetes中被监控的目标 |
| 2 | static_configs | 静态服务发现 基于prometheus配置文件指定监控目标 |
| 3 | dns_sd_configs | DNS服务发现监控目标 |
| 4 | consul_sd_configs | Consul服务发现 基于consul服务动态发现监控目标 |
| 5 | file_sd_configs | 文件服务发现 prometheus定时读取文件若发生变化则加载新目标 |
[prometheus支持多种服务发现]

1.3、静态服务发现

静态服务发现机制（是直接将监控目标写死在prometheus.yml配置文件中）虽然配置简单，但是若要新增、修改、删除监控节点时，需要每次都去修改配置文件，然后再通知prometheus重载让配置生效，这样操作就十分麻烦，且有可能会对已有的监控内容造成影响；因此就出现了动态服务发现。

【静态服务发现更适合小型的系统环境】。

二、prometheus的动态服务发现------基于文件的服务发现

通过定义一组资源"子"配置文件，yaml格式文件里面只存储需要采集的targets信息，此种方式可以被prometheus实时动态获取，而不需要重启prometheus服务。

2.1、可创建.json格式的服务发现文件

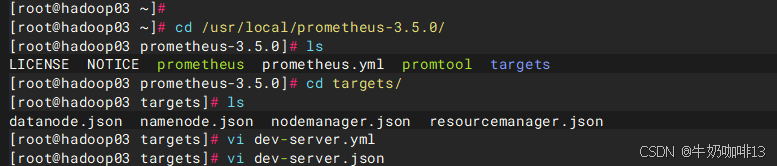

在【/usr/local/prometheus-3.5.0/targets】路径下创建一个json格式的服务发现文件【dev-server.json】

#创建一个json格式的服务发现文件
mkdir -p /usr/local/prometheus-3.5.0/targets
cd /usr/local/prometheus-3.5.0/targets
vi dev-server.json

#【dev-server.json】文件的完整内容如下：
[
 {
  "targets": ["192.168.1.9:9100","192.168.1.37:9100","192.168.1.39:9100"],
  "labels": {
    "env": "test"
    "app": "dev-server"
  }
 }
]

2.2、或可创建.yml格式的服务发现文件

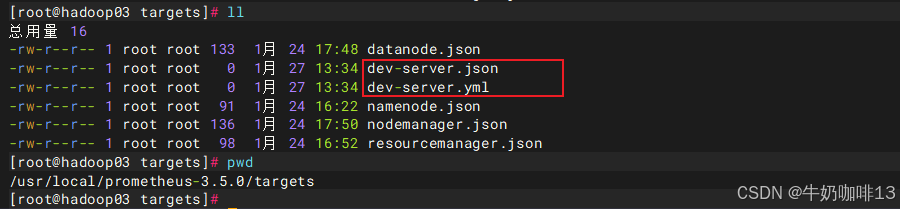

或者可以在【/usr/local/prometheus-3.5.0/targets】路径下创建一个yaml格式的服务发现文件【dev-server.yml】（注意：若内容相同，则.json与.yml格式的文件只需创建任意一种格式的文件即可，不用两个都创建）。

#创建一个yaml格式的服务发现文件
mkdir -p /usr/local/prometheus-3.5.0/targets
cd /usr/local/prometheus-3.5.0/targets
vi dev-server.yml

#【dev-server.yml】文件的完整内容：
- targets:
  - "192.168.1.9:9100"
  - "192.168.1.37:9100"
  - "192.168.1.39:9100"
  labels:
    env: test
    app: "dev-server"

说明：

《1》.yaml 和 .yml 是 YAML 文件的两种扩展名，语法、功能完全一致，仅为命名习惯差异。

《2》.yaml 是官方推荐格式，.yml 是简写形式（兼容老式文件系统），在 Prometheus 中均可正常使用。

《3》实际项目中建议统一扩展名，优先选择 .yml（简洁且符合行业通用习惯）。

2.3、prometheus配置文件新增基于文件服务发现的配置

在prometheus.yml配置文件中新增文件的服务发现配置

#在prometheus.yml配置文件中新增文件的服务发现配置

#1-进入prometheus.yml文件路径并编辑
cd /usr/local/prometheus-3.5.0/
vi prometheus.yml

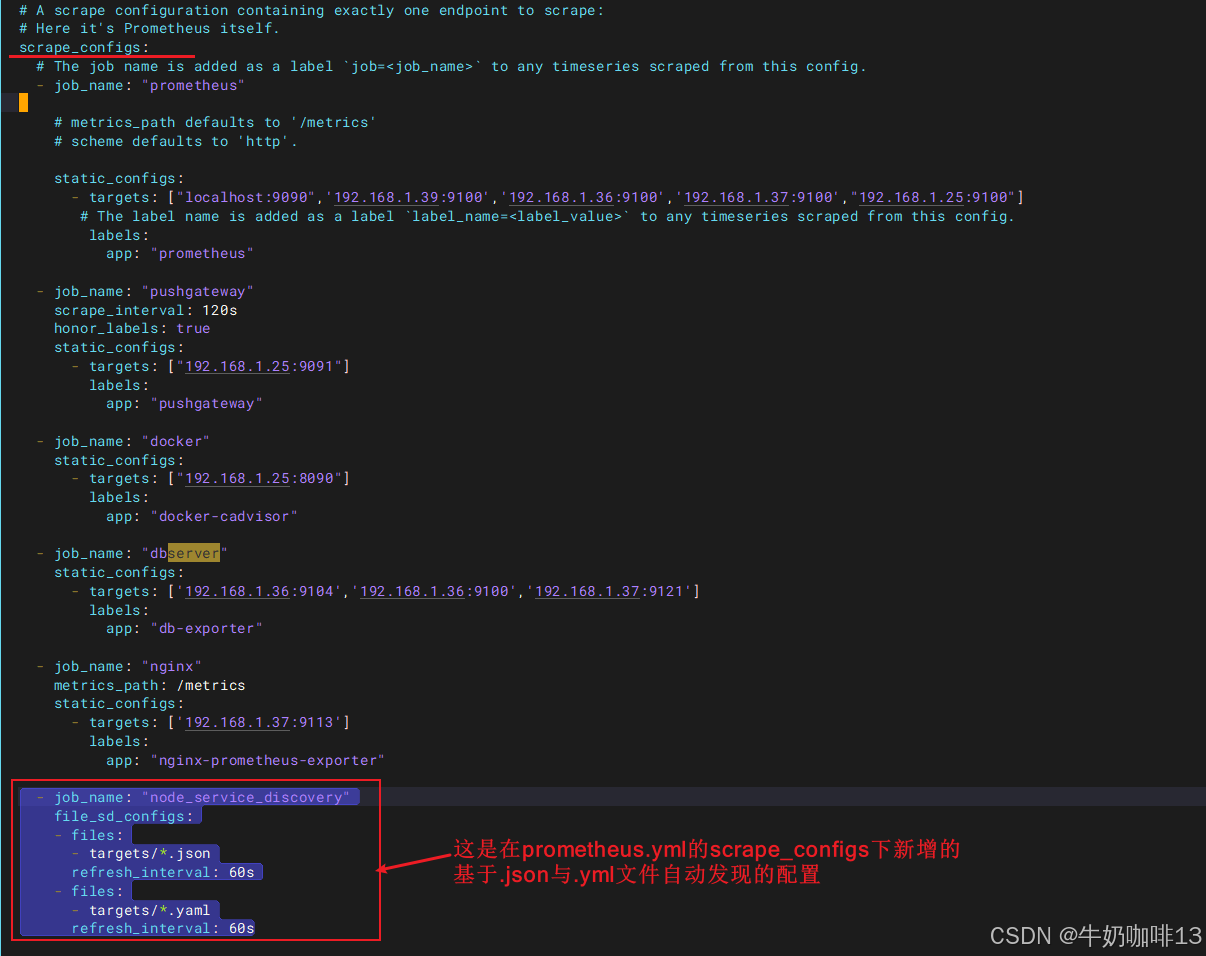

#2-【prometheus.yml】文件末尾的【scrape_configs:】下新增基于文件发现的配置
  - job_name: "node_service_discovery"
    file_sd_configs:
    - files:
      - targets/*.json
      refresh_interval: 60s
    - files:
      - targets/*.yml
      refresh_interval: 60s

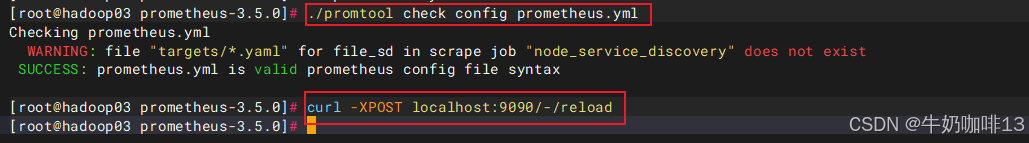

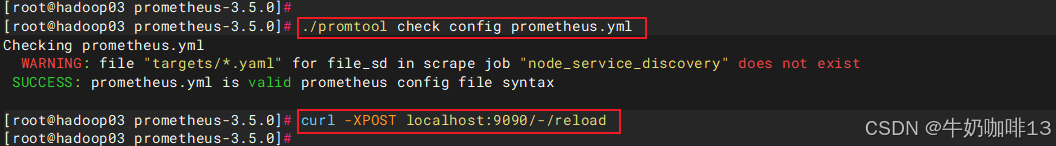

#3-#验证修改后的prometheus.yml文件的语法是否正确（结果显示SUCCESS则表示正确）
./promtool check config prometheus.yml

#验证prometheus.yml文件中的语法正确后热重载让配置生效
curl -XPOST localhost:9090/-/reload

说明：

《1》【file_sd_configs】是指定prometheus基于文件的服务发现配置；

《2》【files】是自定义的和prometheus程序同级目录的targets目录，要被自动加载的所有.json与.yml格式文件；也可以单独指定某一个json格式文件。

《3》【refresh_interval】是自定义刷新间隔，这里指定为60秒。

注意： 在编写.json或.yml文件后，我们到prometheus的web界面【ip:9090】的status-->Target health查看若等待配置的时间间隔后还是没有显示，则需要查看日志【tailf -f /var/log/messages】即可确定错误消息；像这种情况一般都是由于配置的格式不对导致的。

三、prometheus中的标签重写

3.1、prometheus中标签的概念

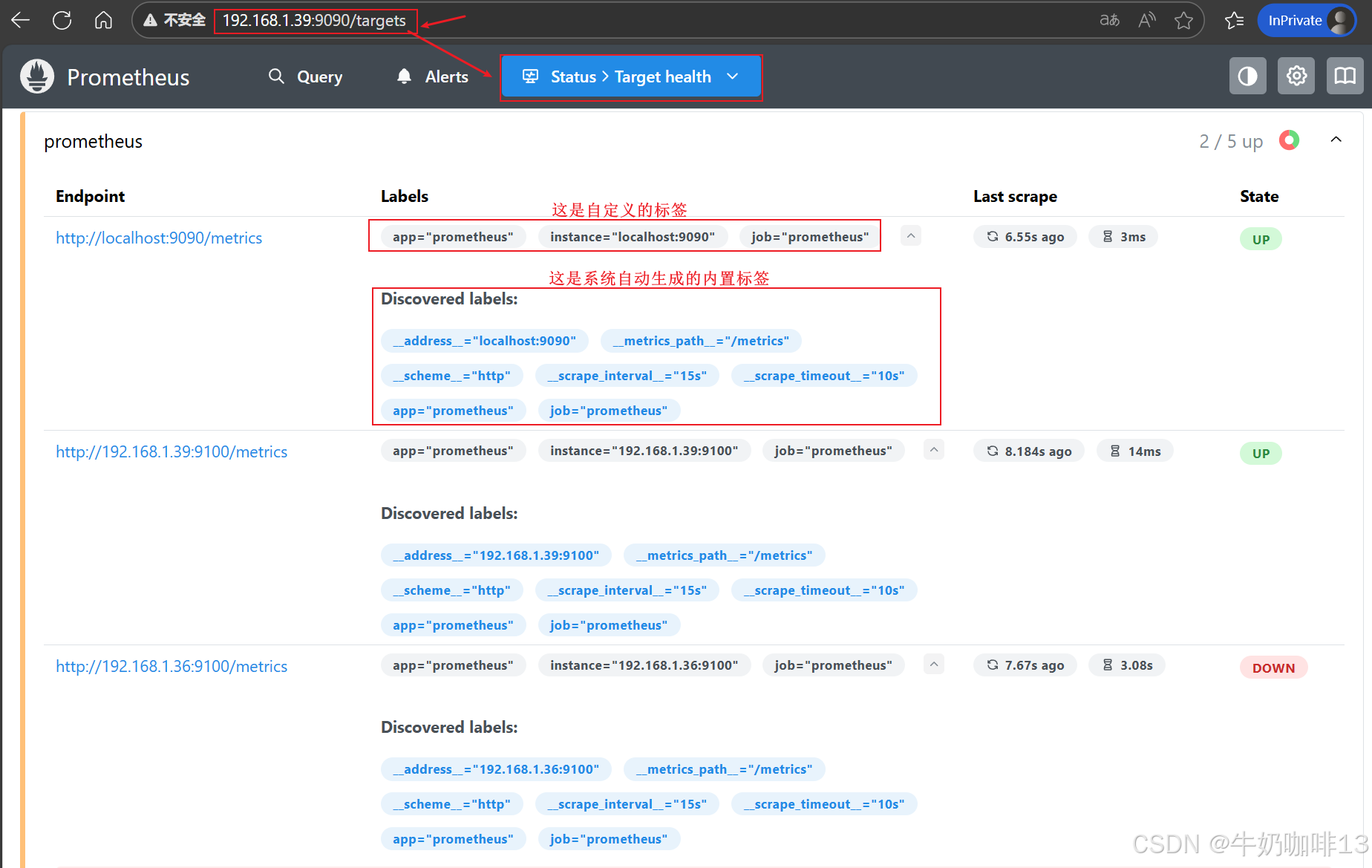

在prometheus所有的Target监控实例中，都包含一些默认的Metadata标签信息。可以通过prometheus的Web UI界面中的status-->Target health界面中查看到这些实例的元数据标签内容，默认情况下，当prometheus加载Target实例完成后，这些Target都会包含一些默认的标签：

《1》【address】当前Target实例的访问地址<host>:<port>；

《2》【scheme】采集目标服务访问地址的HTTP Scheme，HTTP或HTTPS;

《3》【metrics_path】采集目标服务访问地址的访问路径；

《4》【param<name>_】采集任务目标服务中包含的请求参数。

一般来说，Target以两个下划线开头与结尾(__)的标签是在系统内部使用的，因此这些标签不会被写入到样本数据中。不过这里有一些例外,比如：指标上的instance标签的默认值就来自于_address__标签的值。这里实际上是发生了一次标签的重写处理。

这种发生在采集样本数据之前，对Target实例的标签进行重写的机制在Prometheus被称为Relabeling。Prometheus允许用户在采集任务中设置通过relabel_configs来添加自定义的Relabeling过程。

如下图所示：

3.2、relabel_configs的使用

|--------|-------------------------|----------------------------------------------------------------|
| 序号 | relabel_configs常用参数 | 说明 |
| 1 | source_labels | 源标签，没有经过relabel处理之前的名字 |
| 2 | target_labels | 通过action处理之后的新标签名字 |
| 3 | regex | 正则表达式，匹配源标签 |
| 4 | replacement | 通过分组替换后标签(target_label)对应的值 |
| 5 | action | 执行的动作 支持replace、drop、keep、labelmap、labeldrop、labelkeep、hashmod |
[relabel_configs的常用参数]

|--------|----------------------|-------------------------------------------------------------------------------------------------------------------------------------------------|
| 序号 | relabel_action参数 | 说明 |
| 1 | replace | 根据 regex 的配置，匹配 source_labels 标签的值，并且将匹配到的值写入到 target_label 当中，如果有多个匹配组，则可以使用 {1}, {2} 确定写入的内容。如果没匹配到任何内容，则不对 target_label 进行重新， 默认为 replace。 |
| 2 | keep | 丢弃 source_labels 的值中没有匹配到 regex 正则表达式内容的 Target 实例 |
| 3 | drop | 丢弃 source_labels 的值中匹配到 regex 正则表达式内容的 Target 实例 |
| 4 | hashmod | 将 target_label 设置为关联的 source_label 的哈希模块 |
| 5 | labelmap | 根据 regex 去匹配 Target 实例所有标签的名称（注意是名称），并且将捕获到的内容作为新的标签名称，regex 匹配到标签的的值，作为新标签的值 |
| 6 | labeldrop | 对 Target 标签进行过滤，会移除匹配过滤条件的所有标签 |
| 7 | labelkeep | 对 Target 标签进行过滤，会移除不匹配过滤条件的所有标签 |
[action中每个relabel_action参数的含义]

3.2.1、示例一：给target增加标签

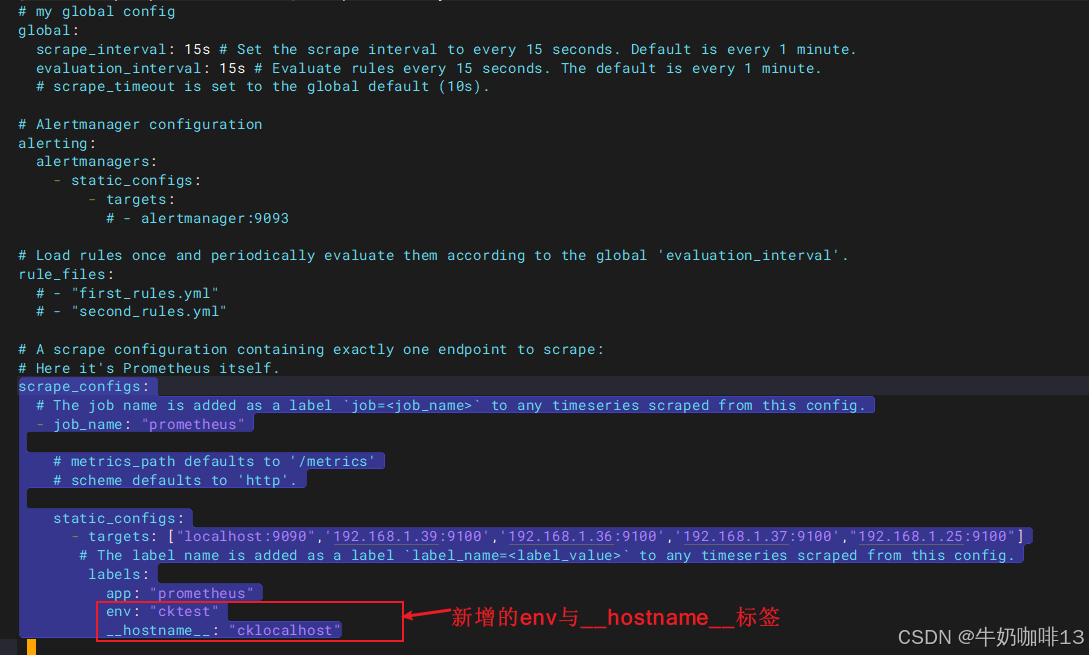

如：给job_name为prometheus新增标签【env】【hostname】内容：

#给target增加标签

cd /usr/local/prometheus-3.5.0/
vi prometheus.yml

#示例：给job_name为prometheus新增标签【env】【__hostname__】内容：
scrape_configs:
  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: "prometheus"

    # metrics_path defaults to '/metrics'
    # scheme defaults to 'http'.

    static_configs:
      - targets: ["localhost:9090",'192.168.1.39:9100','192.168.1.36:9100','192.168.1.37:9100',"192.168.1.25:9100"]
       # The label name is added as a label `label_name=<label_value>` to any timeseries scraped from this config.
        labels:
          app: "prometheus"
          env: "cktest"
          __hostname__: "cklocalhost"


#验证修改后的prometheus.yml文件的语法是否正确（结果显示SUCCESS则表示正确）
./promtool check config prometheus.yml

#验证prometheus.yml文件中的语法正确后热重载让配置生效
curl -XPOST localhost:9090/-/reload

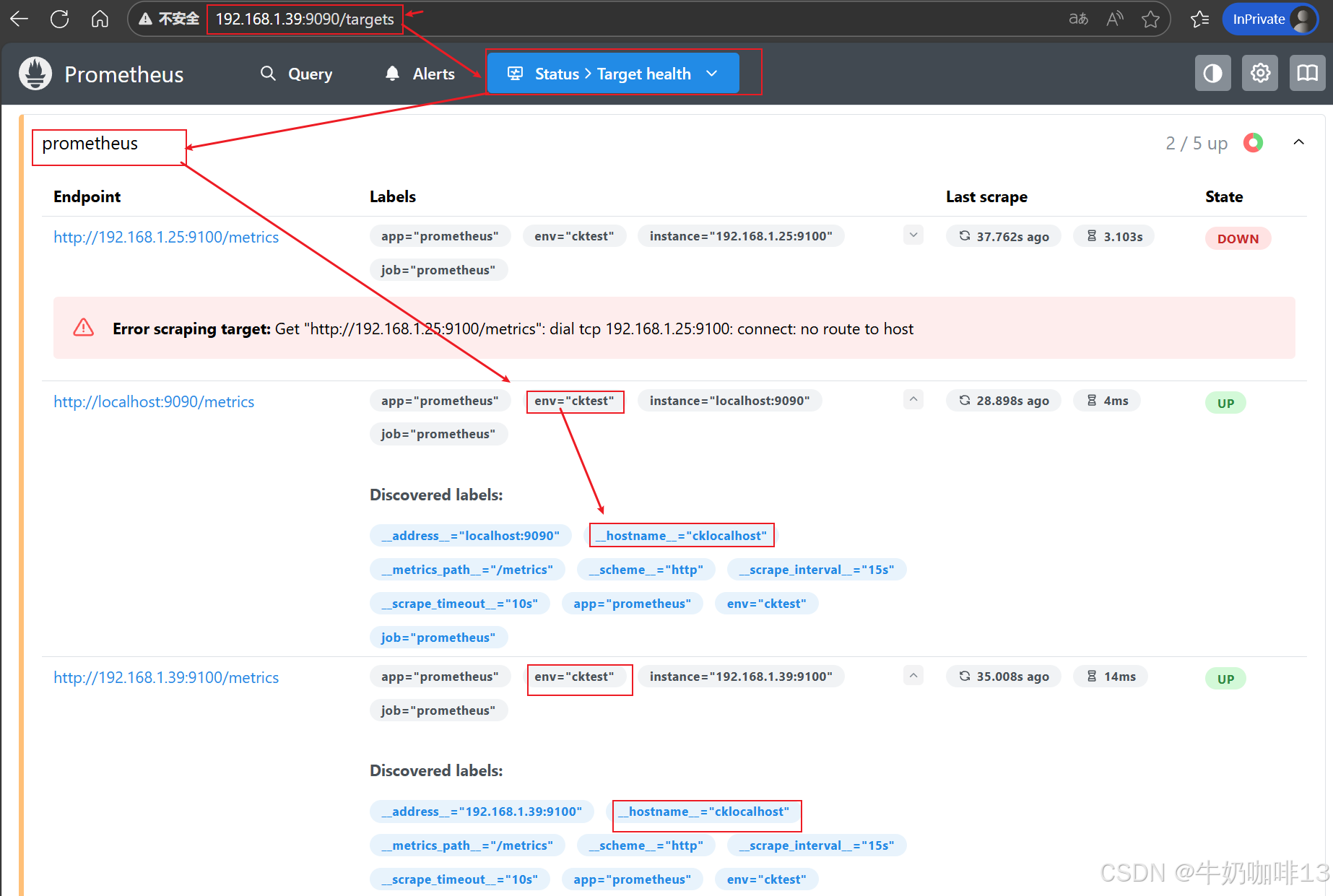

**注意：**内部标签默认是不显示的，只有把鼠标点击下标箭头展开才会显示。同时，要注意双下划线(__)开头与结尾的标签是不会写到metrics指标里面的，因为这属于系统内置标签。env这种没有__作为前缀的，是可以写到metrics指标中的。

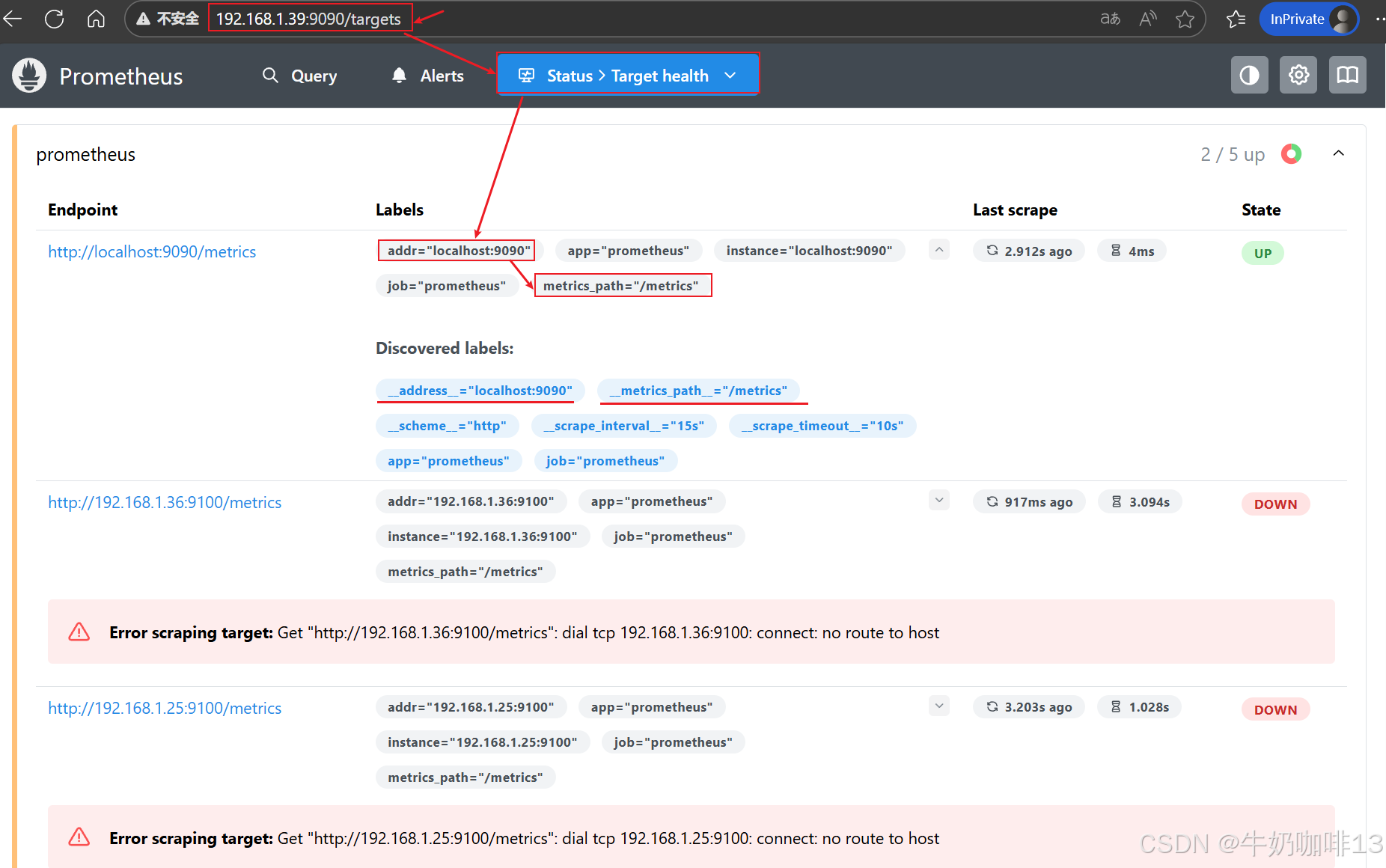

3.2.2、示例二：将target的初始标签里面的值替换到新的标签中

#将target的初始标签里面的值替换到新标签中

cd /usr/local/prometheus-3.5.0/
vi prometheus.yml

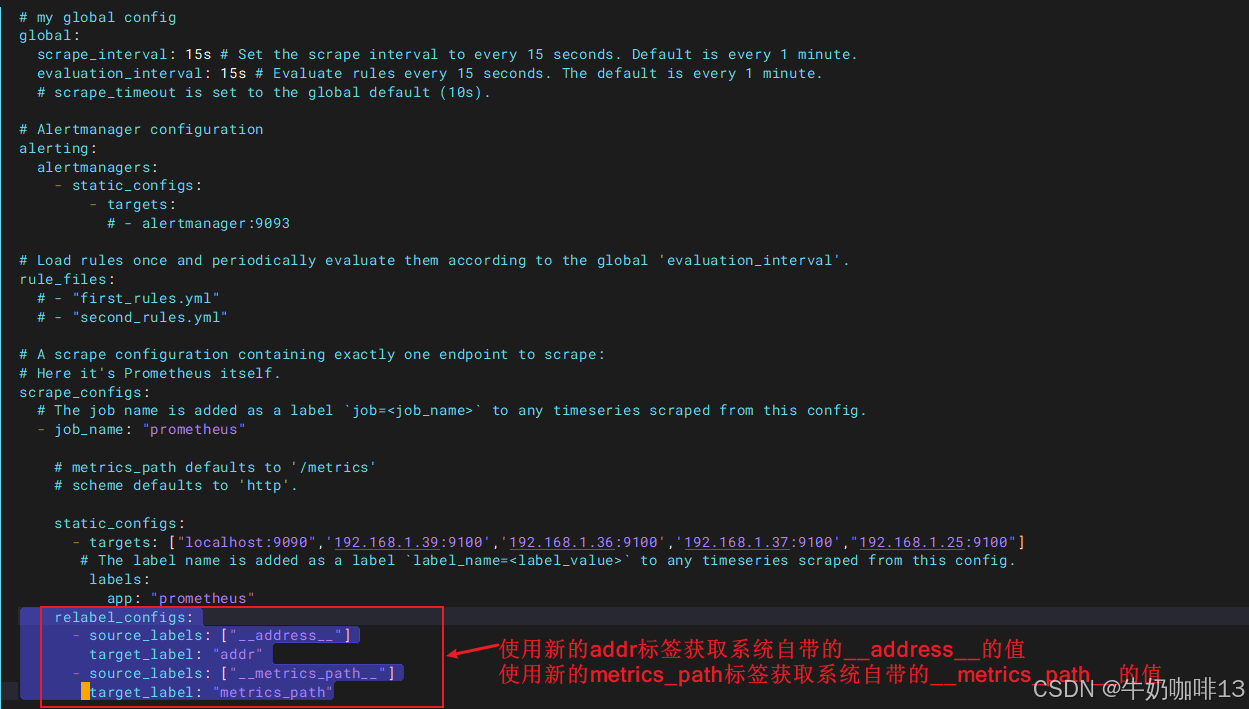

#示例二：将初始的【__address__】值替换到新标签addr中；初始的【__metrics_path__】的值替换到新标签metrics_path中
scrape_configs:
  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: "prometheus"

    # metrics_path defaults to '/metrics'
    # scheme defaults to 'http'.

    static_configs:
      - targets: ["localhost:9090",'192.168.1.39:9100','192.168.1.36:9100','192.168.1.37:9100',"192.168.1.25:9100"]
       # The label name is added as a label `label_name=<label_value>` to any timeseries scraped from this config.
        labels:
          app: "prometheus"
    relabel_configs:
      - source_labels: ["__address__"]
        target_label: "addr"
      - source_labels: ["__metrics_path__"]
        target_label: "metrics_path"



#验证修改后的prometheus.yml文件的语法是否正确（结果显示SUCCESS则表示正确）
./promtool check config prometheus.yml

#验证prometheus.yml文件中的语法正确后热重载让配置生效
curl -XPOST localhost:9090/-/reload

#将target的初始标签里面的值替换到新标签中

cd /usr/local/prometheus-3.5.0/
vi prometheus.yml

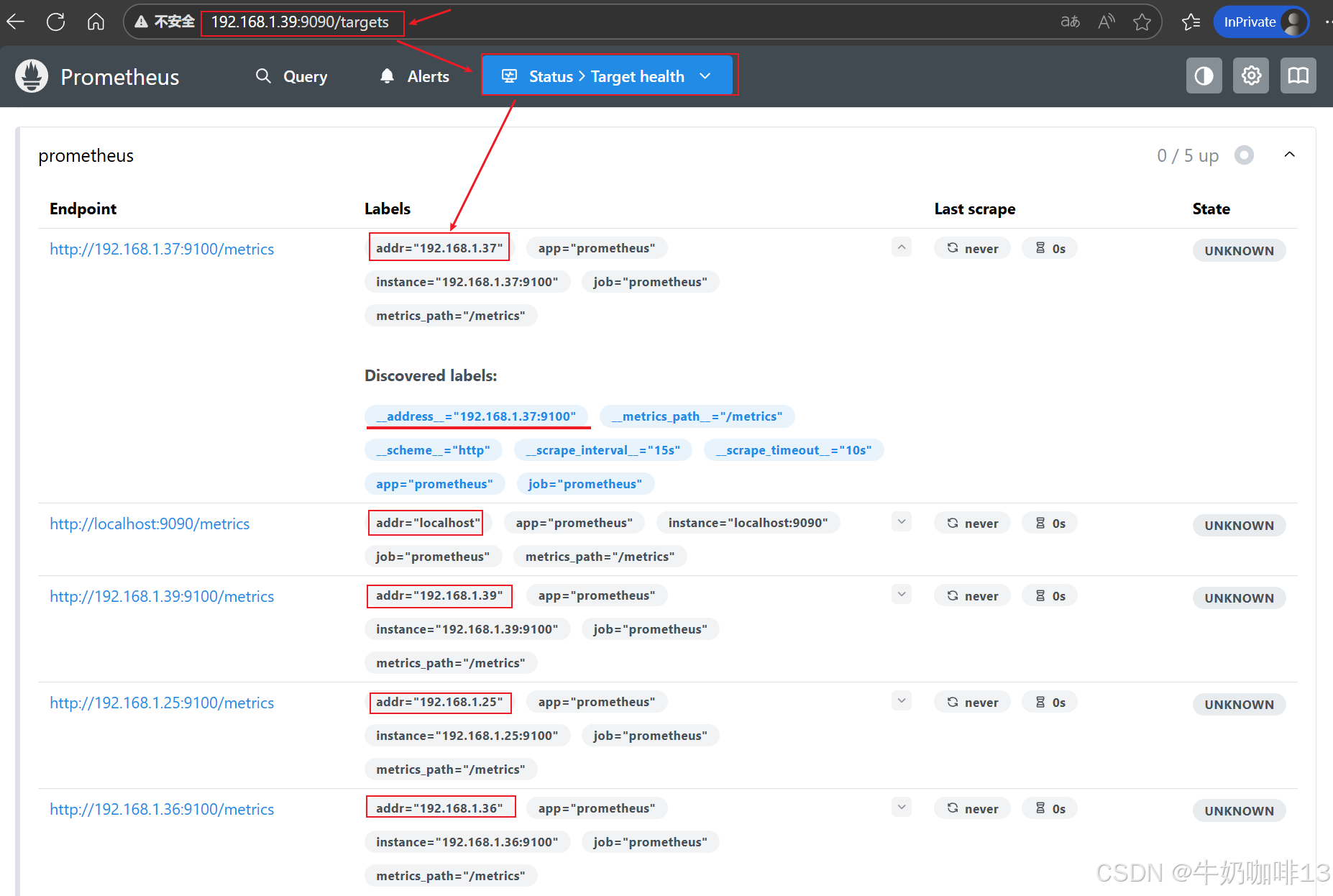

#示例二：将初始的【__address__】值替换到新标签addr中，且通过正则以冒号分割为两个部分，将addr的值修改为只取正则分割后的第一个部分；初始的【__metrics_path__】的值替换到新标签

scrape_configs:
  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: "prometheus"

    # metrics_path defaults to '/metrics'
    # scheme defaults to 'http'.

    static_configs:
      - targets: ["localhost:9090",'192.168.1.39:9100','192.168.1.36:9100','192.168.1.37:9100',"192.168.1.25:9100"]
       # The label name is added as a label `label_name=<label_value>` to any timeseries scraped from this config.
        labels:
          app: "prometheus"
    relabel_configs:
      - source_labels: ["__address__"]
        target_label: "addr"
        regex: "(.*):(.*)"
        replacement: $1
      - source_labels: ["__metrics_path__"]
        target_label: "metrics_path"




#验证修改后的prometheus.yml文件的语法是否正确（结果显示SUCCESS则表示正确）
./promtool check config prometheus.yml

#验证prometheus.yml文件中的语法正确后热重载让配置生效
curl -XPOST localhost:9090/-/reload

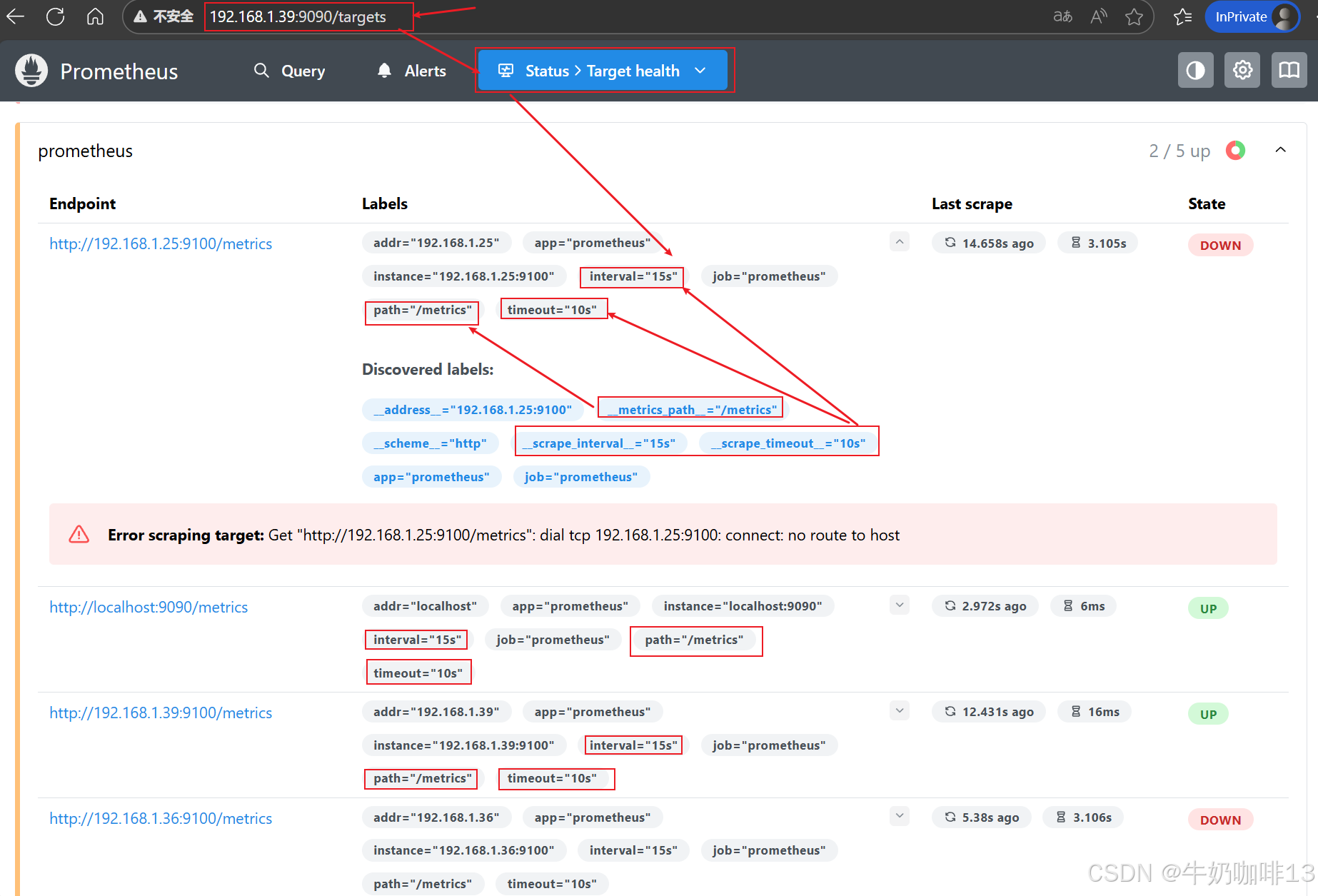

3.2.3、示例三：使用labelmap标签名替换

【labelmap】 根据 regex 去匹配 Target 实例所有标签的名称（注意是名称），并且将捕获到的内容作为为新的标签名称，regex 匹配到标签的的值作为新标签的值.当然这个新的标签也会加到样本数据中。

#使用labelmap标签名替换

cd /usr/local/prometheus-3.5.0/
vi prometheus.yml

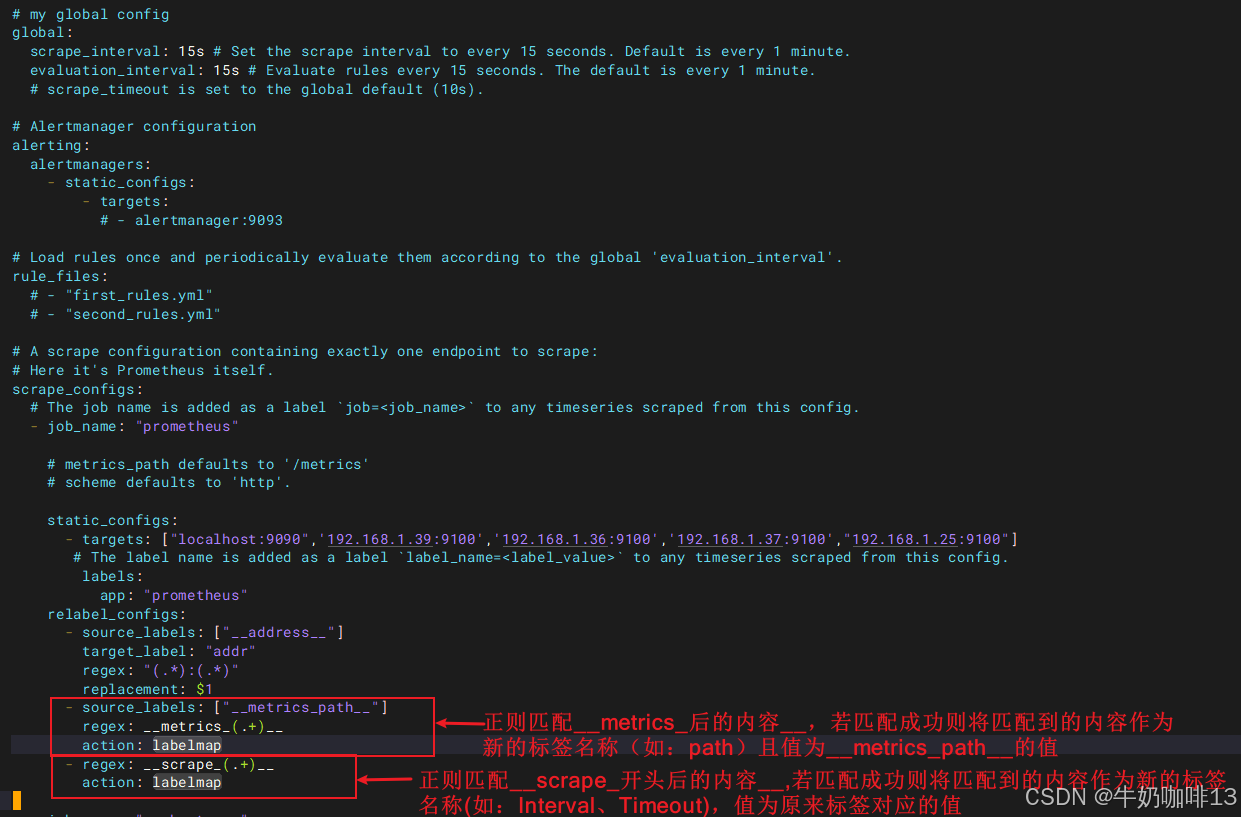

#示例：首先使用正则表达式进行匹配，然后使用labelmap对正则表达式匹配到的标签名作为新的标签，新标签的值为原标签对应的值

scrape_configs:
  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: "prometheus"

    # metrics_path defaults to '/metrics'
    # scheme defaults to 'http'.

    static_configs:
      - targets: ["localhost:9090",'192.168.1.39:9100','192.168.1.36:9100','192.168.1.37:9100',"192.168.1.25:9100"]
       # The label name is added as a label `label_name=<label_value>` to any timeseries scraped from this config.
        labels:
          app: "prometheus"
    relabel_configs:
      - source_labels: ["__address__"]
        target_label: "addr"
        regex: "(.*):(.*)"
        replacement: $1
      - source_labels: ["__metrics_path__"]
        regex: __metrics_(.+)__
        action: labelmap
      - regex: __scrape_(.+)__
        action: labelmap


#验证修改后的prometheus.yml文件的语法是否正确（结果显示SUCCESS则表示正确）
./promtool check config prometheus.yml

#验证prometheus.yml文件中的语法正确后热重载让配置生效
curl -XPOST localhost:9090/-/reload
