HN3415D 是SOT-23 封装、-20V/-4A、带 ESD 保护的 P 沟道增强型 MOSFET，核心优势是小体积、低导通电阻、低栅压驱动（1.8V 即可开启）、内置 ESD，主打负载开关、PWM 调速 / 调光、电池保护、便携设备电源管理等低成本消费电子与工控小功率场景。
典型应用场景（按优先级排序）
- 负载开关（最核心应用）
适用场景：电池供电设备（加热杯垫、宠物打泡机、电子烟、便携音箱、玩具、蓝牙耳机充电仓）、USB 口电源开关、LED 灯串 / 背光开关、小功率电磁阀 / 继电器驱动。
核心优势：低导通电阻→低发热；低栅压驱动→可直接由 3.3V/5V MCU IO 控制；内置 ESD→省掉 TVS 管
2.PWM 调速 / 调光 / 调温（脉宽调制应用）
适用场景：小功率直流电机调速（玩具车、风扇、宠物打泡机）、LED 调光（台灯、氛围灯）、PTC 加热片调温（加热杯垫、暖手宝）、电磁阀 PWM 驱动。
3.电池保护与电源路径管理
适用场景：锂电池 / 镍氢电池组过流 / 过放保护、电池充电 / 放电切换、移动电源输出开关、太阳能小板电源管理。
4.电平转换与信号开关
适用场景：3.3V↔5V 电平转换、I2C/SPI 总线开关、传感器电源开关、音频信号切换（小功率）
- 其他应用
充电头 / 适配器输出开关、电脑外设（鼠标 / 键盘）电源管理、安防设备（摄像头 / 传感器）电源开关、智能家居（智能插座 / 门锁）小功率驱动。
应用方案示例（加热杯垫 + 宠物打泡机，一站式方案）
方案 1：加热杯垫（PTC 加热片调温）
核心器件：HN3415D + 3.3V MCU + PTC 加热片 + NTC 测温
电路：HN3415D 做 PWM 开关，控制 PTC 加热片功率；NTC 测温反馈，实现恒温控制。
优势：低导通电阻→加热效率高；内置 ESD→省掉防护器件；SOT-23→小体积，适合便携设计。
方案 2：宠物打泡机（直流电机调速）
核心器件：HN3415D + 5V MCU + 直流电机 + 按键控制
电路：HN3415D 做 PWM 调速，按键切换转速；电机两端并联续流二极管，防止反电动势损坏 MOS 管。
优势：低栅压驱动→可直接由 5V MCU 控制；大电流能力→满足电机启动电流；低成本→适合消费电子批量生产。

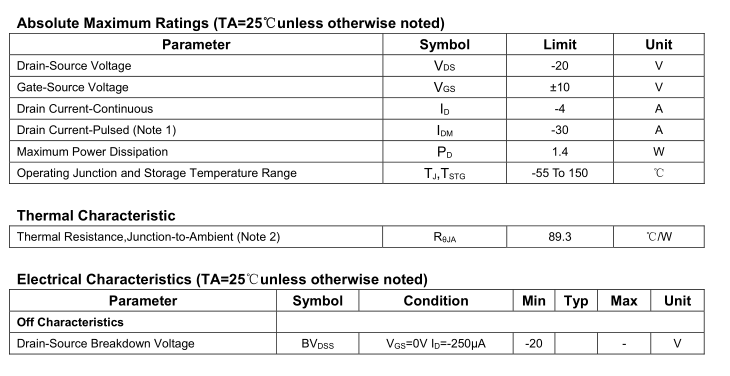

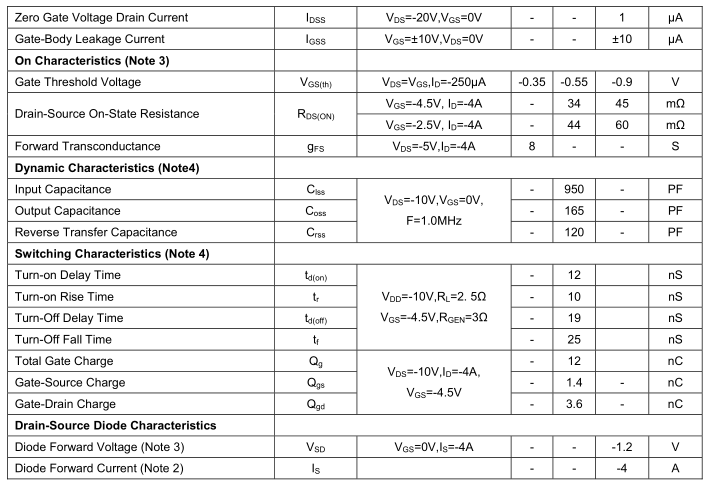

HN3415D核心参数速览
| 参数 | 典型值 | 备注 |
|---|---|---|
| 沟道类型 | P 沟道增强型 | 低电平导通，适合电池侧开关 |
| VDS（漏源耐压） | -20V | 应用电压建议≤-16V（留 20% 余量） |
| ID（连续漏极电流） | -4A（25℃） | SOT-23 封装，大电流需 PCB 散热 |
| RDS (on)（导通电阻） | ≤45mΩ@VGS=-4.5V；≤60mΩ@VGS=-2.5V | 低损耗，适合大电流开关 |
| VGS（栅源电压） | ±8V | 驱动电压建议 2.5~4.5V，避免过压 |
| ESD 保护 | 2500V（HBM） | 内置，减少外围防护器件 |
| 工作温度 | -55℃~150℃ | 工业级温度范围 |
| 封装 | SOT-23 | 贴片小体积，适合高密度 PCB |
