RTL8367RB芯片介绍（8）

七、引脚说明

5. 配置绑定引脚（DISAUTOLOAD和DIS_8051）

配置绑定引脚（说明）如下表所示：

| DISAUTOLOAD | DIS_8051 | 初始阶段（上电或重启）加载数据 ||

DISAUTOLOAD	DIS_8051	从	到
0	0	EEPROM	寄存器
0	1	EEPROM	内嵌8051指令存储器
1	不相干	无动作（Do Nothing）	无动作（Do Nothing）

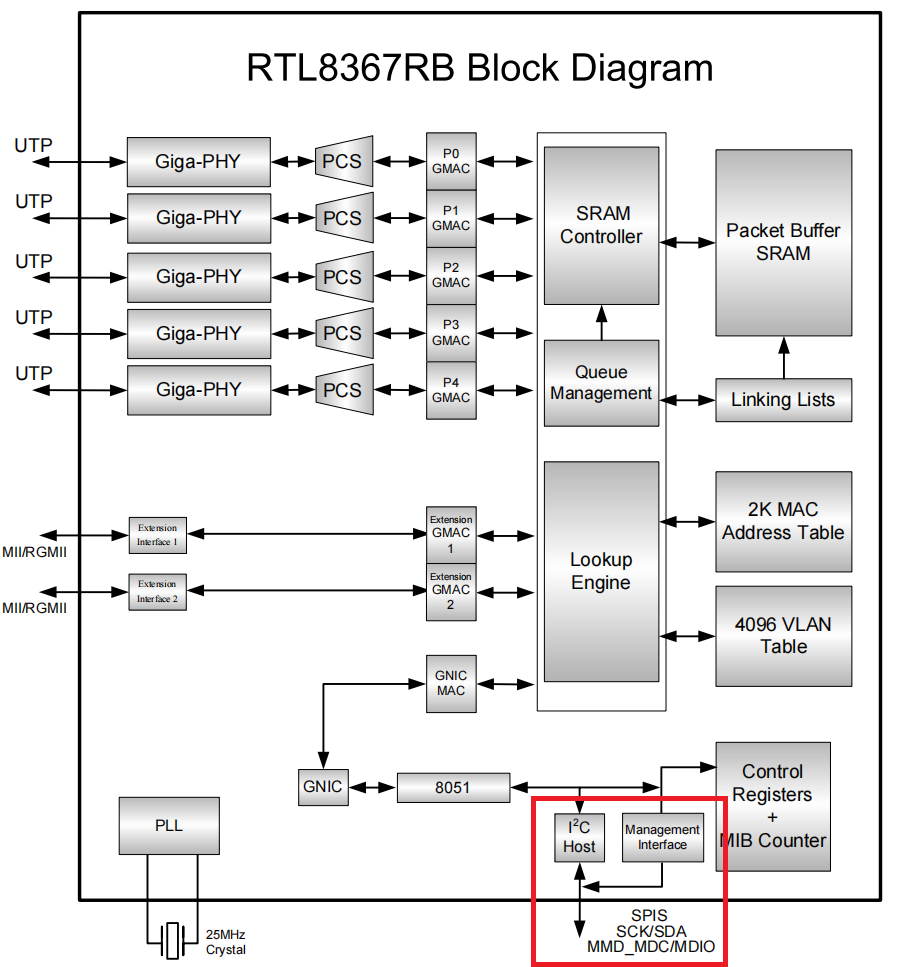

6. 管理接口引脚

管理接口引脚（说明）如下表所示：

引脚名称	引脚号	类型	说明
SPIS_CSI	92	I	当DIS_SPIS被拉低时，SPI从设备管理接口启用。该引脚充当SPI从模式芯片选择输入引脚。当DIS_SPIS被拉高时，SPI从设备管理接口被禁用。此引脚未使用。
SPIS_CK/ SCK/ MMD_MDC	93	I/O PU	当DIS_SPIS被拉低时，SPI从设备管理接口启用。该引脚充当SPI从模式串行时钟输入引脚。当DIS_SPIS被拉高时，SPI从设备管理接口被禁用。该引脚充当EEPROM SMI接口时钟/MII管理接口时钟（通过硬件配置引脚SMI_SEL选择）。
SPIS_DI/ SDA/ MMD_MDIO	94	I/O PU	当DIS_SPIS被拉低时，SPI从设备管理接口启用。该引脚充当SPI从模式串行数据输入引脚。当DIS_SPIS被拉高时，SPI从设备管理接口被禁用。该引脚充当EEPROM SMI接口数据/MII管理接口数据（通过硬件配置引脚SMI_SEL选择）。
SPIS_DO	95	O	当DIS_SPIS被拉低时，SPI从设备管理接口启用。该引脚充当SPI从模式串行数据输出引脚。当DIS_SPIS被拉高时，SPI从属管理接口被禁用。此引脚未使用。
INTERRUPT	19	O PU	到外部CPU的中断输出。

7. 杂项引脚

杂项相关引脚（说明）如下表所示：

| 引脚名称 | 引脚号 | 类型 | 说明 |
| XTALO | 89 | AO | 25MHz晶体时钟输出引脚。 25MHz+/-50ppm容差晶体输出。 |
| XTALI | 90 | AI | 25MHz晶体时钟输入和反馈引脚。 25MHz+/-50ppm容差晶体参考或振荡器输入。 |
| MDIREF | 13 | AO | 参考电阻。 MDIREF和GND之间必须连接一个2.49K欧姆（1%）的电阻器。 |
| RESERVED | 35 | AO | 保留。正常运行时必须保持浮空状态。 |
| RESERVED | 37 | AO | 保留。正常运行时必须保持浮空状态。 |
| RESERVED | 38 | AO | 保留。正常运行时必须保持浮空状态。 |
| RESERVED | 40 | I | 保留。正常操作时，必须使用1K欧姆的电阻器将其拉低。 |

INTERRUPT	91	IS	到系统重启输入引脚。当低激活时，将重启RTL8367RB。

8. 测试引脚

测试相关引脚（说明）如下表所示：

| 引脚名称 | 引脚号 | 类型 | 说明 |
| RTT1 | 15 | AO | 仅供内部使用。必须保持浮空状态。 |
| RTT2 | 16 | AO | 仅供内部使用。必须保持浮空状态。 |

ATESTCK	117	AO	仅供内部使用。必须保持浮空状态。

9. 电源和地引脚

电源和地相关引脚（说明）如下表所示：

| 引脚名称 | 引脚号 | 类型 | 说明 |
| DVDDIO | 18，70 | P | LED、管理接口、nRESET、INTERRUPT和DIS_LPD/BUZZER的数字I/O高压电源。 |
| DVDDIO_1 | 55，69 | P | 扩展端口1通用接口的数字I/O高压电源。 |
| DVDDIO_2 | 39，54 | P | 扩展端口2通用接口的数字I/O高压电源。 |
| DVDDL | 21, 53, 71, 87 | P | 数字低压电源。 |
| AVDDH | 1, 11, 17, 23, 33, 36, 88, 96, 106, 119 | AP | 模拟高压电源。 |
| AVDDL | 6, 14, 28, 101, 111, 124 | AP | 模拟抵押电源。 |
| PLLVDDL0 | 118 | AP | PLL0低压电源。 |
| PLLVDDL1 | 34 | IS | PLL1低压电源。 |
| GND | EPAD | G | 地。 |
| AGND | 12 | AG | 模拟地。 |

PLLGND0	118	AG	PLL0地。

更多内容请看下回。
