Linux 设备模型、设备管理与设备驱动

基于内核版本：Linux 2.6+（核心框架），Linux 3.10+（现代范式），Linux 6.x（当前主线）

概述与核心设计哲学
[Linux 设备模型（LDM）](#Linux 设备模型（LDM）)
总线-设备-驱动（BDD）三元架构
设备管理子系统
设备驱动分类与架构
平台设备与设备树
内核版本演进与关键里程碑
驱动开发最小骨架
[附录：核心 API 速查表](#附录：核心 API 速查表)

一、概述与核心设计哲学

Linux 的设备体系不是简单的驱动集合，而是一套面向对象的内核对象管理体系，其设计哲学可概括为三句话：

哲学	含义	技术体现
一切皆对象	所有设备、驱动、总线、类都是内核对象	`struct kobject` 为原子基类
总线即纽带	总线负责撮合设备与驱动	`bus_type.match()` → `driver.probe()`
一切皆文件	用户空间通过文件接口访问设备	`/dev` 节点 + `/sys` 属性文件

整个体系自底向上分为四层：

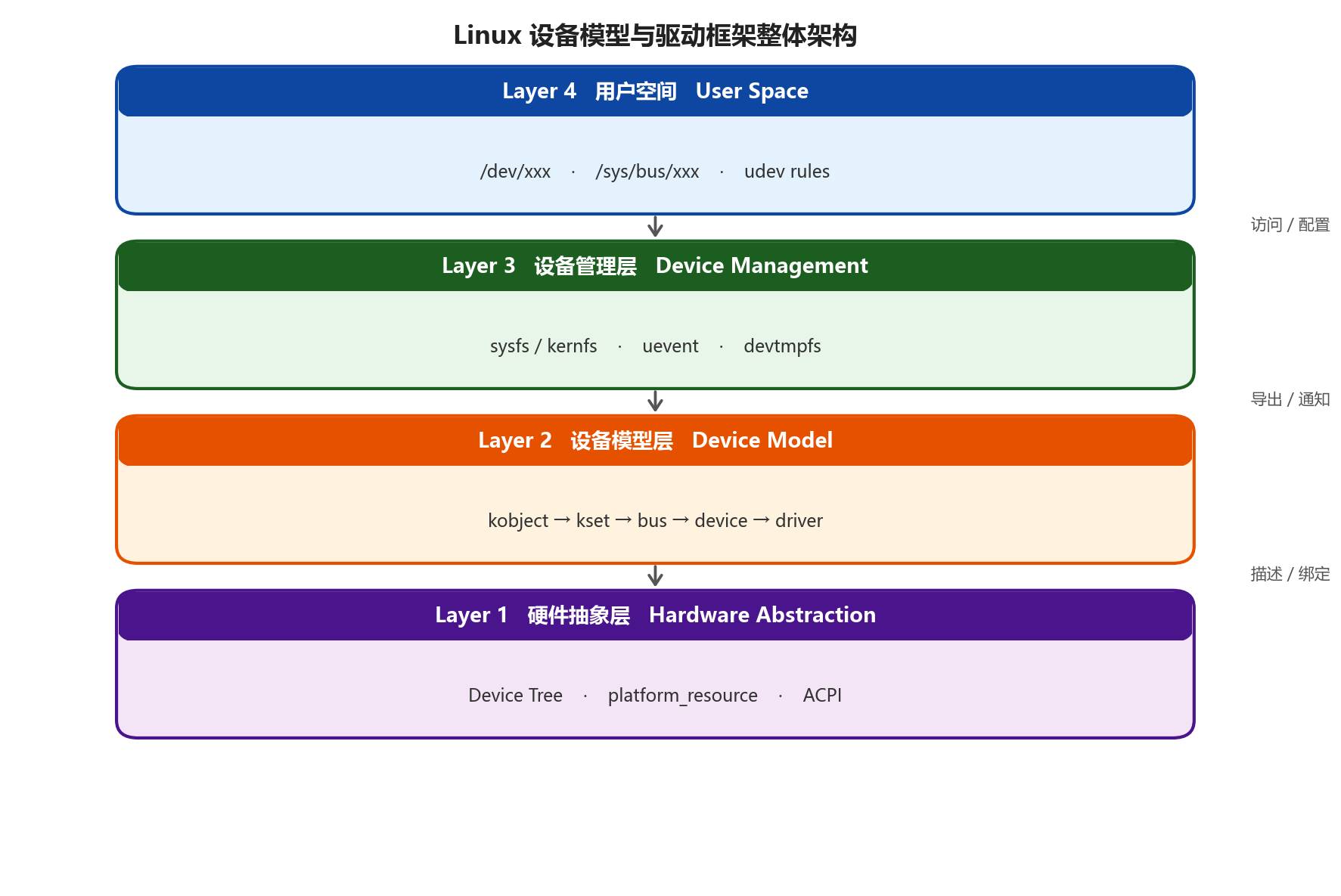

上图：Linux 设备模型与驱动框架四层架构。自上而下依次为 用户空间 → 设备管理层 → 设备模型层 → 硬件抽象层，箭头表示上层对下层的依赖关系。

二、Linux 设备模型（LDM）

定型版本 ：Linux 2.6（2003 年）

当前状态：核心结构体自 2.6 以来未发生破坏性变更，沿用至 6.x 主线。

2.1 核心对象链

Linux 设备模型的原子单元是 kobject，所有设备、驱动、总线、类都直接或间接继承它。

结构体	作用	关键成员	首次引入
`struct kobject`	内核对象基类	`name`, `kref`, `parent`, `kset`, `ktype`	Linux 2.5
`struct kset`	`kobject` 的容器	`list`（对象链表），内嵌 `kobj`	Linux 2.5
`struct ktype`	定义对象行为	`release()`, `sysfs_ops`	Linux 2.5
`struct subsys_private`	总线/子系统私有数据	管理 devices/drivers 链表	Linux 2.6.15

对象层次关系：

复制代码

kobject (单个对象，如一个 LED 设备)
    ↓ 聚合
kset (对象集合，如 "platform" 下的所有设备)
    ↓ 聚合
subsystem (子系统，如 /sys/bus/platform/)
    ↓ 导出
sysfs (用户空间可读的目录/文件树)

2.2 sysfs：设备模型的用户空间镜像

sysfs 是 LDM 的可视化出口，将内核对象树导出为 /sys 下的文件系统。

路径	含义	内核版本
`/sys/devices/`	设备的物理拓扑树（真实硬件层次）	2.6+
`/sys/bus/`	按总线类型组织的设备和驱动	2.6+
`/sys/class/`	按功能类别组织的设备（功能视图）	2.6+
`/sys/dev/`	按主/次设备号组织的快捷方式	2.6+
`/sys/firmware/`	设备树（DTB）和 ACPI 表	3.7+ (DT)

关键洞察 ：class 回答"这是什么"（功能视图），bus 回答"它挂在哪"（连接视图），devices 回答"它在主板上的位置"（物理视图）。三者通过符号链接指向同一个底层 device 对象。

2.3 sysfs 底层重构：kernfs

变更版本 ：Linux 3.14（2014 年）

作者：Greg Kroah-Hartman

在 3.14 之前，sysfs 是一个独立的文件系统实现。3.14 将其底层逻辑提取为 kernfs（kernel filesystem），sysfs 成为 kernfs 的一个实例。这一重构提升了 sysfs 的性能和可维护性，但用户空间视角完全不变。

三、总线-设备-驱动（BDD）三元架构

定型版本 ：Linux 2.6（2003 年）

核心机制 ：bus_type 作为撮合器，match() 匹配，probe() 初始化。

3.1 三大核心结构体

c 复制代码

/* 总线：连接器和仲裁器 */
struct bus_type {
    const char *name;                          /* 如 "platform", "i2c", "usb" */
    int (*match)(struct device *dev, struct device_driver *drv);
    int (*probe)(struct device *dev);
    int (*remove)(struct device *dev);
    struct subsys_private *p;                  /* 私有数据：管理链表 */
};

/* 设备：硬件的抽象 */
struct device {
    struct kobject kobj;                       /* 继承 kobject */
    struct device *parent;                     /* 父设备（物理拓扑） */
    struct bus_type *bus;                      /* 所属总线 */
    struct device_driver *driver;            /* 绑定的驱动 */
    void *platform_data;                       /* 平台私有数据 */
    struct device_node *of_node;               /* 设备树节点 */
};

/* 驱动：操作的抽象 */
struct device_driver {
    const char *name;
    struct bus_type *bus;
    int (*probe)(struct device *dev);
    int (*remove)(struct device *dev);
    const struct of_device_id *of_match_table; /* 设备树匹配表 */
};

3.2 匹配（Match）机制

当设备或驱动注册到总线时，总线执行 match() 函数。以 platform 总线为例，匹配优先级（从高到低）：

复制代码

1. driver_override（设备强制指定驱动）
2. OF 匹配（设备树 compatible vs 驱动 of_match_table）  ← 现代主流（3.7+）
3. ACPI 匹配（x86 平台）
4. id_table 匹配（platform_device_id 数组）
5. name 匹配（pdev->name == drv->name）  ← 2.6 时代遗留

匹配成功后，总线调用驱动的 probe() 函数，驱动正式接管设备。

3.3 注册与调用链

复制代码

设备注册: device_register()
    → 添加到 bus->devices 链表
    → 遍历 bus->drivers 尝试 match

驱动注册: driver_register()
    → 添加到 bus->drivers 链表
    → 遍历 bus->devices 尝试 match

匹配成功: bus->match() == true
    → driver->probe(dev)
    → 设备初始化完成

四、设备管理子系统

4.1 设备节点（/dev）

Linux 贯彻"一切皆文件"。设备在内核中注册后，需要在 /dev 下创建节点供用户空间访问。

设备类型	特点	典型代表	核心结构体
字符设备	按字节流顺序访问，无缓存	`/dev/ttyS0`, `/dev/i2c-0`	`struct cdev`
块设备	按块随机访问，有页缓存	`/dev/sda`, `/dev/mmcblk0`	`struct gendisk`
网络设备	无文件节点，通过 socket 访问	`eth0`, `wlan0`	`struct net_device`

设备号 ：dev_t = 主设备号(12bit) + 次设备号(20bit)，唯一标识驱动实例。

4.2 devtmpfs ------ 早期设备节点

引入版本：Linux 2.6.32（2009 年）

在 devtmpfs 之前，/dev 需要 udev 在启动后遍历 /sys 创建节点，启动较慢。devtmpfs 是一个挂载在 /dev 的 tmpfs，由内核在设备注册时自动创建基本节点 ，udev 随后修改权限/符号链接。这显著缩短了启动时间。

4.3 udev ------ 动态设备管理器

引入版本 ：Linux 2.6.13（2005 年），替代 devfs

机制：用户空间守护进程，监听内核通过 netlink 发送的 uevent 事件。

事件类型	触发时机	udev 动作
`add`	设备注册到内核	创建/调整 `/dev/xxx` 节点、设置权限、加载固件
`remove`	设备注销	删除节点
`change`	设备状态变化	更新属性
`bind`	驱动绑定设备	创建符号链接
`unbind`	驱动解绑	移除符号链接

uevent 机制：内核通过 kobject_uevent() 发送事件，携带环境变量（DEVNAME, MODALIAS, OF_NAME 等），udev 据此匹配 /etc/udev/rules.d/ 下的规则文件。

4.4 电源管理

成熟版本 ：Linux 2.6.30+（dev_pm_ops 标准化）

通过 struct dev_pm_ops 挂接 suspend/resume 回调，与设备模型绑定，实现系统级睡眠/唤醒。驱动只需实现 suspend/resume 方法，内核自动按设备树拓扑顺序调用。

五、设备驱动分类与架构

5.1 按设备类型分类

类型	核心结构体	注册函数	用户空间接口	定型版本
字符设备	`struct cdev`	`alloc_chrdev_region()` + `cdev_add()`	`open/read/write/ioctl`	2.6
块设备	`struct gendisk` + `struct request_queue`	`register_blkdev()` + `add_disk()`	`read/write`（VFS/页缓存）	2.6
网络设备	`struct net_device`	`register_netdev()`	`socket` 接口	2.6

5.2 按总线类型分类

总线	控制器结构体	设备结构体	驱动结构体	匹配依据	定型版本
Platform	`struct platform_device`	同左	`struct platform_driver`	`name` / `compatible` / `id_table`	2.6
I2C	`struct i2c_adapter`	`struct i2c_client`	`struct i2c_driver`	`of_match_table` / `id_table`	2.6
SPI	`struct spi_master`	`struct spi_device`	`struct spi_driver`	`of_match_table` / `modalias`	2.6
USB	`struct usb_hcd`	`struct usb_interface`	`struct usb_driver`	`id_table`（VID/PID）	2.4
PCI	`struct pci_bus`	`struct pci_dev`	`struct pci_driver`	`id_table`（Vendor/Device ID）	2.2

5.3 驱动分层框架

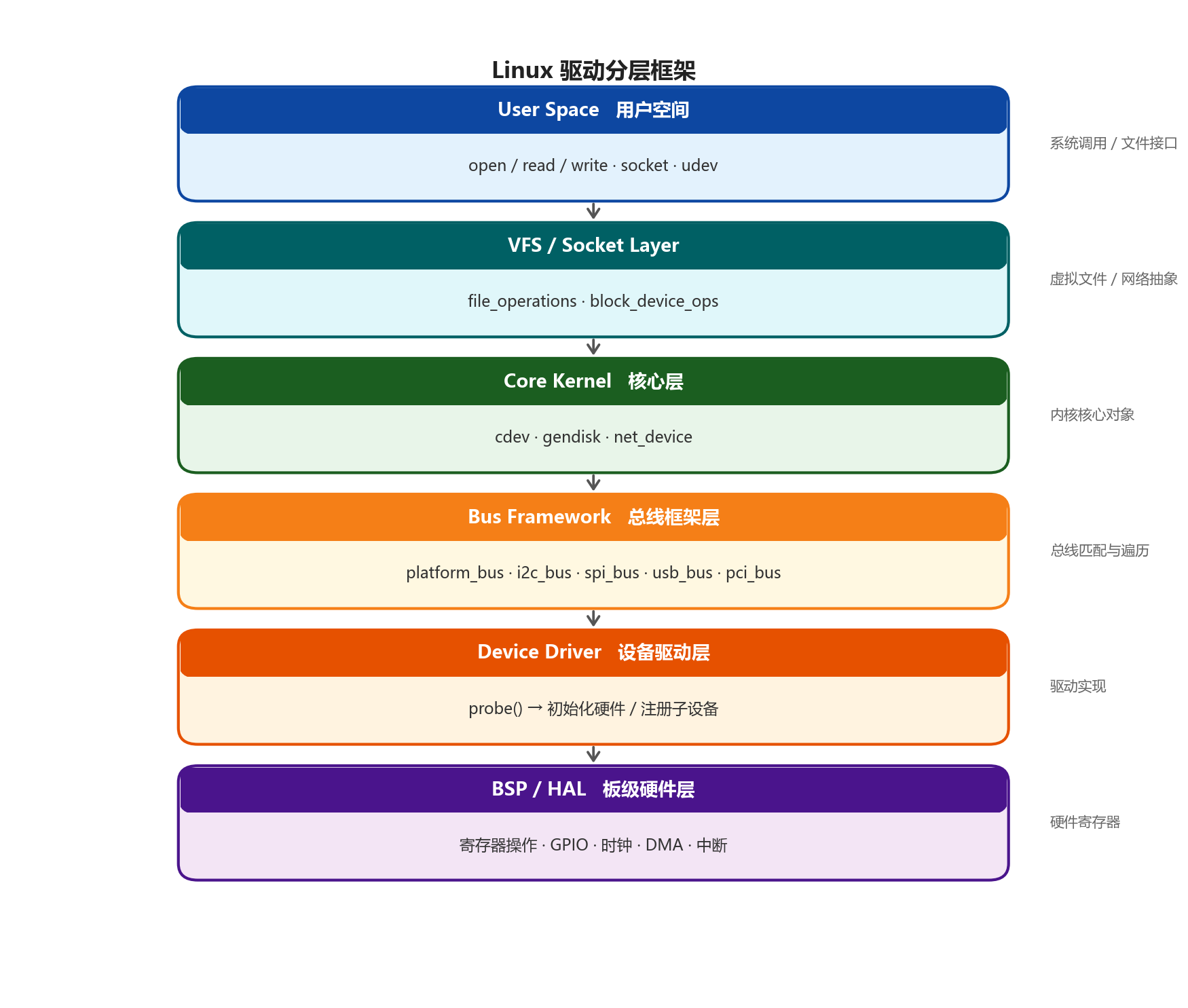

上图：Linux 驱动从用户空间到硬件的六层调用栈。自上向下依次为 用户空间 → VFS/Socket 层 → Core Kernel → 总线框架 → 设备驱动 → BSP/HAL，箭头表示调用/数据流向。

六、平台设备与设备树

6.1 Platform 总线 ------ 嵌入式 SOC 的虚拟总线

SOC 内部大量外设（UART、GPIO、Timer）没有物理总线（非 I2C/SPI/USB），Linux 引入 platform 作为虚拟总线来承载它们。

c 复制代码

/* Platform 设备：描述硬件资源 */
struct platform_device {
    const char *name;
    int id;
    struct device dev;
    u32 num_resources;
    struct resource *resource;   /* 寄存器基地址、中断号、DMA 等 */
};

/* Platform 驱动：实现操作逻辑 */
struct platform_driver {
    int (*probe)(struct platform_device *);
    int (*remove)(struct platform_device *);
    struct device_driver driver;
    const struct platform_device_id *id_table;
};

6.2 设备树（Device Tree）------ 硬件描述的标准化

ARM 强制采用版本 ：Linux 3.7（2012 年）

核心思想：将硬件信息从内核代码中剥离，实现"一个内核镜像适配多个硬件平台"。

dts 复制代码

/* arch/arm64/boot/dts/xxx.dts */
my_uart: serial@12340000 {
    compatible = "vendor,my-uart";   /* 匹配驱动的关键 */
    reg = <0x12340000 0x100>;       /* 寄存器基址 + 大小 */
    interrupts = <GIC_SPI 10 IRQ_TYPE_LEVEL_HIGH>;
    clocks = <&clk_uart>;
    status = "okay";
};

匹配链：

复制代码

设备树节点(.dts)
    ↓ 编译
设备树 blob(.dtb)
    ↓ 内核启动时解析
platform_device（含 of_node 指针）
    ↓ compatible 属性匹配
platform_driver.of_match_table
    ↓ 匹配成功
driver->probe()

6.3 devm_* 资源管理 API

引入版本 ：Linux 2.6.30（2009 年）

作者：Tejun Heo

devm_* 系列 API（devm_kzalloc, devm_ioremap_resource, devm_clk_get, devm_request_irq 等）与 struct device 生命周期绑定，当设备被移除或驱动卸载时，内核自动释放这些资源，彻底避免内存泄漏。

对比：

传统 API	devm_* API	优势
`kmalloc()`	`devm_kzalloc()`	自动释放，无需 `kfree()`
`ioremap()`	`devm_ioremap_resource()`	自动 `iounmap()`，含资源冲突检查
`request_irq()`	`devm_request_irq()`	自动 `free_irq()`
`clk_get()`	`devm_clk_get()`	自动 `clk_put()`

七、内核版本演进与关键里程碑

7.1 时间线总览

复制代码

Linux 2.4 (2001)
    ├── USB 总线框架成熟
    └── PCI 热插拔支持

Linux 2.5/2.6 (2003)
    ├── kobject / kset / sysfs 引入 ← 设备模型定型
    ├── bus_type / device / device_driver 三元模型确立
    ├── udev 替代 devfs
    └── platform 总线引入

Linux 2.6.16 (2006)
    └── Device Tree 正式支持 PowerPC

Linux 2.6.30 (2009)
    ├── devm_* 资源管理 API 引入
    └── devtmpfs 引入（2.6.32 完善）

Linux 3.7 (2012)
    └── ARM 架构强制使用 Device Tree ← 嵌入式范式变革

Linux 3.10 (2013)
    ├── sysfs 底层重构为 kernfs
    └── platform + OF 深度整合，现代驱动范式成熟

Linux 3.14 (2014)
    └── sysfs → kernfs 重构完成

Linux 4.x (2015-2018)
    ├── ACPI + OF 双架构并行成熟
    └── 驱动模型 API 完全稳定

Linux 5.x - 6.x (2019-至今)
    ├── 核心框架无结构性变动
    ├── 子系统驱动大规模扩展
    └── Rust 驱动支持实验性引入（6.1+）

7.2 关键版本对照表

机制	首次引入	成熟/强制版本	当前状态
`kobject`/`kset`/`sysfs`	2.5	2.6	沿用至今，未变
`bus_type`/`device`/`driver` 匹配	2.5	2.6	沿用至今，未变
`platform` 总线	2.6	2.6	沿用至今
`udev` 替代 `devfs`	2.6.13	2.6.15	沿用至今
`devm_*` 资源管理	2.6.30	3.10+	现代驱动标配
`devtmpfs`	2.6.32	3.0+	现代发行版标配
Device Tree (PowerPC)	2.6.16	2.6.30	沿用至今
Device Tree (ARM 强制)	---	3.7	ARM 嵌入式唯一标准
`kernfs` 重构	3.14	3.14	底层实现，用户无感知
`module_platform_driver()` 宏	2.6.29	3.10+	现代驱动标配
`of_match_table` 匹配	2.6.30	3.7+	设备树时代标配
Rust 驱动支持	6.1	实验性	演进中

7.3 不同版本内核的开发差异

Linux 2.6.x（ legacy 嵌入式）

无设备树 ：硬件信息写在 arch/arm/mach-xxx/board-xxx.c 中
无 devm_ *：需要手动 iounmap / free_irq / clk_put
匹配方式 ：platform_device_id 或纯 name 字符串对比
注册方式 ：手动 platform_driver_register() / platform_driver_unregister()

Linux 3.10+（现代嵌入式）

设备树 ：of_match_table + compatible 是标准匹配方式
devm_*：资源自动释放，驱动代码大幅简化
宏注册 ：module_platform_driver() 一行完成注册/注销
现代 API ：platform_get_irq() / platform_get_resource() 替代手动解析

Linux 5.x - 6.x（当前主线）

核心框架：与 3.10+ 完全一致
新增特性：BPF 子系统扩展、Rust 驱动实验、更完善的电源管理
驱动开发：与 3.10+ 范式无异，可直接复用

八、驱动开发最小骨架

以下是一个符合 Linux 设备模型、兼容 Linux 3.10+ 至 6.x 的完整驱动模板。

c 复制代码

#include <linux/module.h>
#include <linux/platform_device.h>
#include <linux/fs.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/of.h>

/* ========== 1. 设备树匹配表 ========== */
static const struct of_device_id my_of_match[] = {
    { .compatible = "vendor,mydev" },
    { }
};
MODULE_DEVICE_TABLE(of, my_of_match);

/* ========== 2. 文件操作接口 ========== */
static int my_open(struct inode *inode, struct file *filp)
{
    return 0;
}

static int my_release(struct inode *inode, struct file *filp)
{
    return 0;
}

static ssize_t my_read(struct file *filp, char __user *buf,
                       size_t len, loff_t *off)
{
    return 0;
}

static const struct file_operations my_fops = {
    .owner   = THIS_MODULE,
    .open    = my_open,
    .release = my_release,
    .read    = my_read,
};

/* ========== 3. 平台驱动 Probe/Remove ========== */
static int my_probe(struct platform_device *pdev)
{
    struct device *dev = &pdev->dev;
    struct resource *res;
    void __iomem *base;
    int irq, ret;

    dev_info(dev, "Device probed!\n");

    /* 获取寄存器资源 */
    res = platform_get_resource(pdev, IORESOURCE_MEM, 0);
    base = devm_ioremap_resource(dev, res);
    if (IS_ERR(base))
        return PTR_ERR(base);

    /* 获取中断号 */
    irq = platform_get_irq(pdev, 0);
    if (irq < 0)
        return irq;

    /* 获取时钟 */
    struct clk *clk = devm_clk_get(dev, NULL);
    if (IS_ERR(clk))
        return PTR_ERR(clk);
    clk_prepare_enable(clk);

    /* 注册字符设备（示例） */
    // alloc_chrdev_region, cdev_init, cdev_add, device_create...

    return 0;
}

static int my_remove(struct platform_device *pdev)
{
    dev_info(&pdev->dev, "Device removed!\n");
    /* devm_* 资源会自动释放，无需手动清理 */
    return 0;
}

/* ========== 4. 平台驱动结构体 ========== */
static struct platform_driver my_driver = {
    .driver = {
        .name           = "my_driver",
        .of_match_table = my_of_match,
    },
    .probe  = my_probe,
    .remove = my_remove,
};

/* ========== 5. 模块入口（自动注册/注销） ========== */
module_platform_driver(my_driver);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("Embedded Dev");
MODULE_DESCRIPTION("Linux Device Model Demo Driver");

九、附录：核心 API 速查表

A. kobject / sysfs API

API	功能	版本
`kobject_init_and_add()`	初始化并注册 kobject	2.6+
`kobject_put()`	释放引用计数	2.6+
`kobject_uevent()`	发送 uevent 事件	2.6+
`sysfs_create_group()`	创建 sysfs 属性组	2.6+

B. 设备注册 API

API	功能	版本
`device_register()`	注册设备到内核	2.6+
`device_unregister()`	注销设备	2.6+
`driver_register()`	注册驱动	2.6+
`driver_unregister()`	注销驱动	2.6+
`bus_register()`	注册总线	2.6+

C. Platform 驱动 API

API	功能	版本
`platform_driver_register()`	注册 platform 驱动	2.6+
`module_platform_driver()`	自动注册/注销宏	2.6.29+
`platform_get_resource()`	获取设备资源	2.6+
`platform_get_irq()`	获取中断号	2.6+
`devm_ioremap_resource()`	安全映射寄存器	3.5+
`devm_clk_get()`	获取时钟（自动释放）	3.6+
`devm_request_irq()`	注册中断（自动释放）	2.6.30+

D. 字符设备 API

API	功能	版本
`alloc_chrdev_region()`	动态分配设备号	2.6+
`register_chrdev_region()`	静态分配设备号	2.6+
`cdev_init()`	初始化 cdev	2.6+
`cdev_add()`	添加 cdev 到内核	2.6+
`device_create()`	创建 /dev 节点	2.6+
`class_create()`	创建 class	2.6+

参考资源

《Linux Device Drivers, 3rd Edition》 --- Jonathan Corbet, Alessandro Rubini, Greg Kroah-Hartman（经典教材，覆盖 2.6 内核）
《Essential Linux Device Drivers》 --- Sreekrishnan Venkateswaran
Kernel Documentation ：Documentation/driver-api/（内核源码内文档）
ELinux Wiki：https://elinux.org/Device_Tree（设备树专题）

文档说明 ：本文档基于 Linux 2.6+ 核心框架与 Linux 3.10+ 现代驱动范式分析，兼容当前 Linux 6.x 主线内核。对于维护 Linux 2.6 legacy 内核的项目，需注意设备树和 devm_* API 的缺失，回退到传统 platform_resource 和手动资源管理方案。
