【Linux系统编程】（二十三）从块到块组：Ext2 文件系统核心架构的初步认识

前言

在 Linux 世界中，Ext 系列文件系统是当之无愧的 "存储基石"，而 Ext2 作为该系列的经典代表，其设计思想直接影响了后续的 Ext3、Ext4 版本。我们每天用touch创建文件、用cp复制数据、用ls查看目录，这些操作的底层都依赖于 Ext2 文件系统的架构设计。但你是否好奇：文件的属性和内容是如何分离存储的？"块" 和 "inode" 到底是什么角色？Ext2 如何通过 "块组" 实现高效的磁盘管理？今天这篇文章，我们就从基础概念出发，一步步揭开 Ext2 文件系统的神秘面纱，带你完成从 "知其然" 到 "知其所以然" 的跨越。下面就让我们正式开始吧！

一、文件系统的三大核心基础概念

在深入 Ext2 文件系统之前，我们必须先搞懂三个核心基础概念 ------块（Block）、分区（Partition）、inode（索引节点）。这三个概念就像盖房子的 "砖块""地基" 和 "户型图"，是理解 Ext2 架构的前提。

1.1 块（Block）：文件存储的 "最小单元"

我们知道，磁盘的最小物理存储单位是扇区（Sector），每个扇区固定为 512 字节。但如果操作系统每次都以扇区为单位读写数据，效率会非常低下 ------ 想象一下，拷贝一个 1GB 的文件，需要读写 200 多万个扇区，这对磁盘的机械结构（磁头移动、盘片旋转）是巨大的负担。

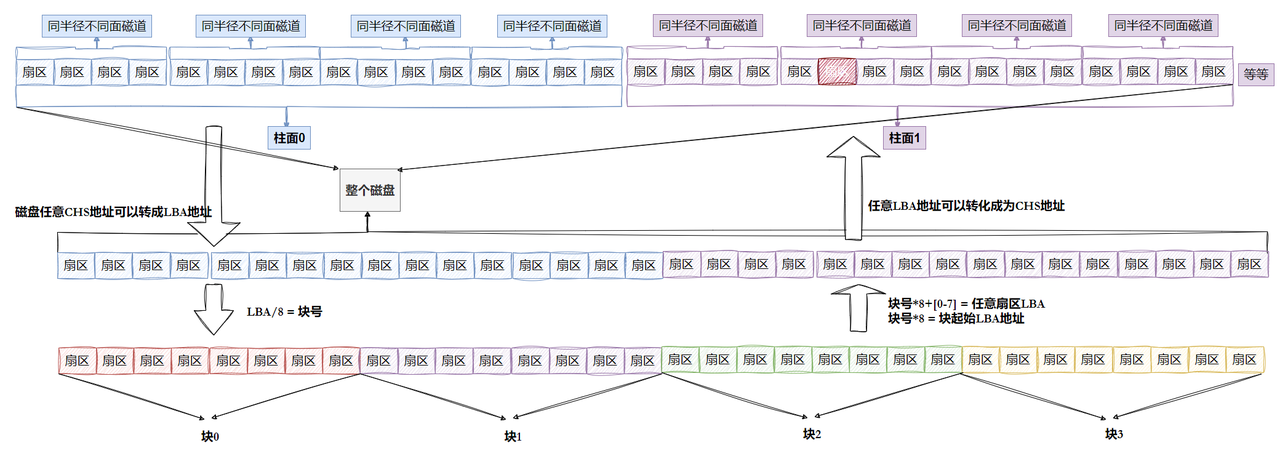

为了解决这个问题，文件系统引入了块（Block） 的概念：将多个连续的扇区 "打包" 成一个更大的存储单元，这个单元就是块。块是文件系统中文件存取的最小单位，其大小在格式化时确定，一旦确定后不可修改，常见的块大小为 4KB（即 8 个连续扇区）。

1.1.1 块的核心特性

大小固定：格式化时指定（如 1KB、2KB、4KB、8KB），4KB 是最常用的选择，兼顾了小文件存储效率和大文件读写性能；
连续扇区组成：一个块由多个连续的扇区构成，例如 4KB 块 = 8 × 512 字节扇区；
地址可计算：每个块都有唯一的块号，块号与扇区的 LBA 地址可以相互转换（块号 = LBA 地址 ÷ 每块扇区数；LBA 地址 = 块号 × 每块扇区数 + 块内扇区偏移）；
读写原子性：文件系统对块的读写是原子操作，要么完整读写一个块，要么失败，保证数据一致性。

1.1.2 实战：查看文件的块信息

在 Linux 系统中，我们可以通过stat命令查看文件的块相关信息。例如，查看一个名为main.c的文件：

bash 复制代码

stat main.c

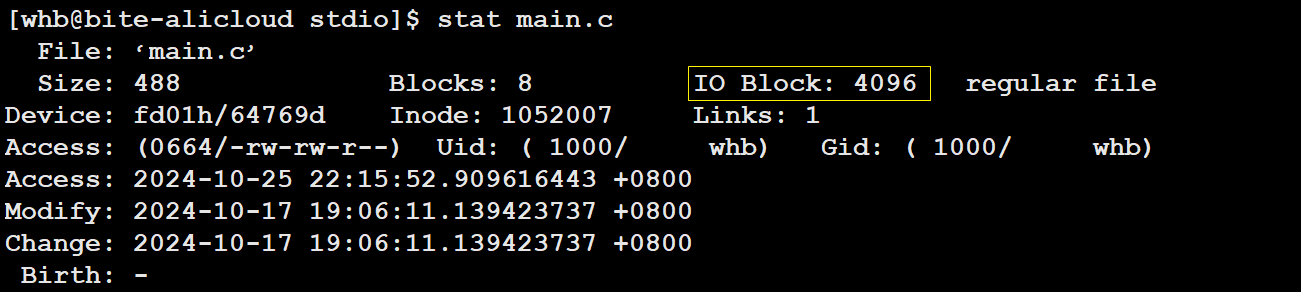

命令输出示例：

关键信息解读：

Size: 488：文件实际大小为 488 字节；

Blocks: 8：文件占用 8 个 "磁盘块"（这里的 "Blocks" 是指文件系统的块，每个块 4KB，8 个块实际占用 32KB 空间）；

IO Block: 4096：文件系统的块大小为 4096 字节（4KB）。

为什么 488 字节的文件会占用 8 个块？因为文件系统是以块为单位分配存储空间的，即使文件大小不足一个块，也会占用一整个块（这就是 "内部碎片" 的来源）。

1.2 分区（Partition）：磁盘的 "逻辑割据"

一块物理磁盘的容量可能很大（如 1TB、2TB），如果将所有数据都存储在一个 "大空间" 里，会导致文件系统管理混乱、查找效率低下，同时也存在数据丢失的风险（一旦文件系统损坏，所有数据都可能丢失）。

为了解决这个问题，我们引入了分区（Partition） 的概念：将物理磁盘划分为多个独立的 "逻辑区域"，每个分区可以单独格式化、单独管理，就像把一个大仓库分割成多个小房间，每个房间独立使用。

1.2.1 分区的核心特性

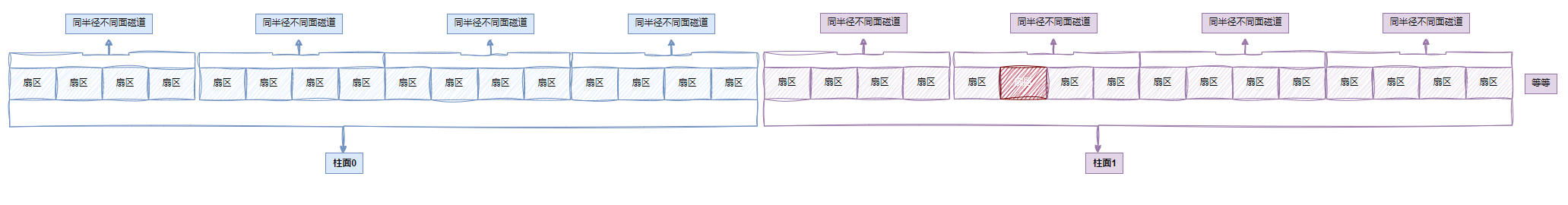

最小单位是柱面：分区的划分以 "柱面（Cylinder）" 为最小单位，因为柱面是磁盘的逻辑结构，同一柱面的扇区访问效率最高；
独立文件系统：每个分区可以格式化不同的文件系统（如 Ext2、Ext4、NTFS、FAT32），互不影响；
隔离性：一个分区的文件系统损坏，不会影响其他分区的数据；
容量可计算 ：分区的容量 = （结束柱面号 - 起始柱面号 + 1）× 每个柱面的扇区数 × 每扇区字节数。

1.2.2 分区与块的关系

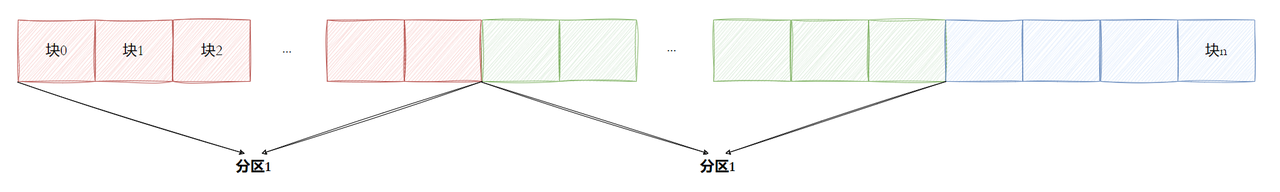

分区是块的 "上层容器"：一个分区被格式化后，会被划分为多个连续的块，块的编号在分区内从 0 开始递增，不同分区的块编号相互独立（即块号不能跨分区）。

例如，一块 100GB 的磁盘被划分为两个分区：C 盘（50GB）和 D 盘（50GB）。C 盘格式化后有 12,207,037 个 4KB 块（编号 0-12207036），D 盘格式化后也有 12,207,037 个 4KB 块（编号 0-12207036），两个分区的块编号互不干扰。

1.2.3 实战：查看磁盘分区信息

在 Linux 系统中，fdisk命令是查看磁盘分区信息的常用工具：

bash 复制代码

fdisk -l

命令输出示例：

复制代码

Disk /dev/vda: 42.9 GB, 42949672960 bytes, 83886080 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk label type: dos
Disk identifier: 0x000b2d99

Device     Boot Start       End   Blocks  Id System
/dev/vda1  *     2048 83875364 41936658+ 83 Linux

关键信息解读：

Disk /dev/vda: 42.9 GB：物理磁盘/dev/vda的总容量为 42.9GB；

Sectors: 83886080：磁盘总扇区数为 83,886,080 个；

Device /dev/vda1：第一个分区（逻辑设备名）；

Start: 2048：分区起始扇区（LBA 地址 2048）；

End: 83875364：分区结束扇区（LBA 地址 83,875,364）；

Blocks: 41936658+ ：分区包含的块数（这里的Blocks是指 512 字节的 "扇区块"，实际容量 = 41,936,658 × 512 字节 ≈ 20GB）；

System: Linux：分区类型为 Linux（通常对应 Ext 系列文件系统）。

1.3 inode（索引节点）：文件的 "身份证 + 户型图"

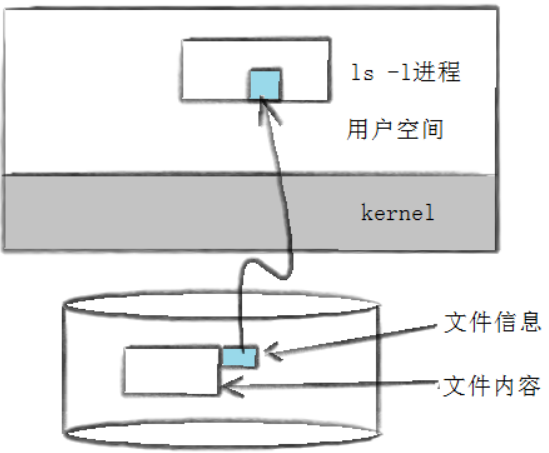

我们知道，文件 = 数据（内容） + 属性（元信息）。文件的数据存储在 "块" 中，那么文件的属性（如文件名、所有者、权限、创建时间、大小、占用的块号等）存储在哪里呢？

答案是inode（索引节点）：inode 是文件系统中存储文件属性的 "数据结构"，每个文件对应一个唯一的 inode，inode 就像文件的 "身份证"（唯一标识）和 "户型图"（记录数据存储位置）。

1.3.1 inode 的核心特性

属性与内容分离：文件的属性存储在 inode 中，数据存储在块中，两者通过 inode 中的 "块指针" 关联；
唯一 inode 号：每个 inode 有一个唯一的编号（inode 号），inode 号是文件的唯一标识（文件名只是 inode 的 "别名"）；
固定大小：inode 的大小在格式化时确定，通常为 128 字节或 256 字节，无论文件大小如何，其 inode 大小都固定；
不存储文件名：文件名不存储在 inode 中，而是存储在目录文件的数据块中（目录本质是 "文件名→inode 号" 的映射表）。

1.3.2 inode 的结构（Ext2 为例）

Ext2 文件系统的 inode 结构定义在 Linux 内核源码中（struct ext2_inode），核心字段如下（C 语言代码）：

cpp 复制代码

#include <stdint.h>

// Ext2 inode结构（简化版）
struct ext2_inode {
    uint16_t i_mode;          // 文件类型与权限（如0644、0755）
    uint16_t i_uid;           // 所有者ID（低16位）
    uint32_t i_size;          // 文件大小（字节）
    uint32_t i_atime;         // 最后访问时间（时间戳）
    uint32_t i_ctime;         // 创建时间（时间戳）
    uint32_t i_mtime;         // 最后修改时间（时间戳）
    uint32_t i_dtime;         // 删除时间（时间戳，未删除时为0）
    uint16_t i_gid;           // 所属组ID（低16位）
    uint16_t i_links_count;   // 硬链接数
    uint32_t i_blocks;        // 占用的块数（以512字节为单位）
    uint32_t i_flags;         // 文件标志（如是否为目录、是否加密等）
    union {
        struct {
            uint32_t l_i_reserved1;
        } linux1;
        // 其他操作系统相关字段（略）
    } osd1;                   // 操作系统相关字段
    uint32_t i_block[15];     // 块指针（12个直接块 + 1个一级间接块 + 1个二级间接块 + 1个三级间接块）
    uint32_t i_generation;    // 文件版本（用于NFS）
    uint32_t i_file_acl;      // 文件ACL（访问控制列表）
    uint32_t i_dir_acl;       // 目录ACL
    uint32_t i_faddr;         // 碎片地址
    union {
        struct {
            uint8_t l_i_frag; // 碎片编号
            uint8_t l_i_fsize;// 碎片大小
            uint16_t i_pad1;
            uint16_t l_i_uid_high; // 所有者ID高16位
            uint16_t l_i_gid_high; // 所属组ID高16位
            uint32_t l_i_reserved2;
        } linux2;
        // 其他操作系统相关字段（略）
    } osd2;                   // 操作系统相关字段
};

// 块指针常量定义
#define EXT2_NDIR_BLOCKS 12   // 直接块数量
#define EXT2_IND_BLOCK    EXT2_NDIR_BLOCKS  // 一级间接块索引
#define EXT2_DIND_BLOCK   (EXT2_IND_BLOCK + 1)  // 二级间接块索引
#define EXT2_TIND_BLOCK   (EXT2_DIND_BLOCK + 1)  // 三级间接块索引
#define EXT2_N_BLOCKS     (EXT2_TIND_BLOCK + 1)  // 总块指针数量（15）

核心字段解读：

i_mode：文件类型（普通文件、目录、链接等）和权限（rwx），例如0644表示普通文件，所有者可读可写，其他用户可读；

i_size：文件的实际大小（字节）；

i_atime/i_ctime/i_mtime：文件的三个关键时间戳（访问时间、创建时间、修改时间）；

i_links_count：文件的硬链接数，删除文件时会先将该值减 1，当值为 0 时才释放 inode 和数据块；

i_block[15]：最核心的字段，存储文件数据块的指针，通过这些指针可以找到存储文件内容的所有块。

1.3.3 实战：查看文件的 inode 信息

在 Linux 系统中，ls -li命令可以查看文件的 inode 号和详细属性：

bash 复制代码

ls -li main.c

命令输出示例：

复制代码

1052007 -rw-rw-r-- 1 whb whb 488 Oct 17 19:06 main.c

关键信息解读：

1052007：文件的 inode 号（唯一标识）；

-rw-rw-r--：文件类型和权限（对应i_mode字段）；

1：硬链接数（对应i_links_count字段）；

whb whb：所有者和所属组（对应i_uid和i_gid字段）；

488：文件大小（对应i_size字段）；

Oct 17 19:06：最后修改时间（对应i_mtime字段）。

此外，stat命令也能查看更详细的 inode 信息（如前面的stat main.c输出）。

二、Ext2 文件系统：基于块组的高效架构设计

搞懂了块、分区、inode 这三个基础概念后，我们终于可以进入核心 ------Ext2 文件系统的架构设计。Ext2 的核心设计思想是**"分而治之"** ：将一个分区划分为多个大小相等的**"块组（Block Group）"**，每个块组包含独立的管理结构和数据存储区域，这样可以减少磁头移动距离，提高文件访问效率。

2.1 Ext2 文件系统的宏观结构

从宏观上看，一个 Ext2 文件系统的分区结构如下（从磁盘扇区开始顺序排列）：

引导块（Boot Block）：大小固定为 1KB（2 个扇区），存储磁盘分区表和系统引导程序（如 GRUB），任何文件系统都不能修改该区域；

块组 0（Block Group 0）：第一个块组，包含完整的管理结构（超级块、块组描述符表等），是文件系统的 "核心控制区"；

块组 1~ 块组 N（Block Group 1 ~ Block Group N）：其他块组，每个块组的结构与块组 0 一致（超级块和块组描述符表可能为备份或空）；

保留块（Reserved Blocks）：预留的一部分块，仅 root 用户可使用，用于文件系统紧急修复或避免磁盘满导致的系统崩溃。

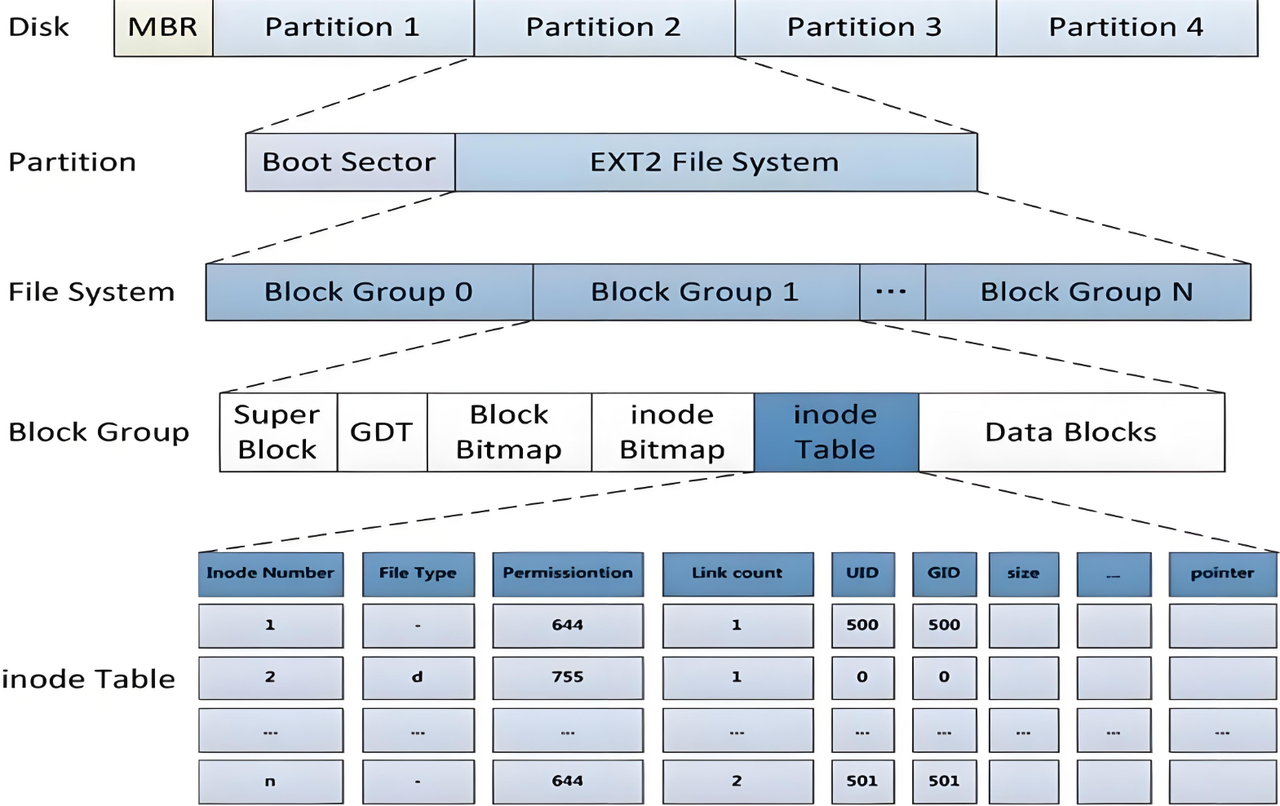

示意图如下：

每个块组的内部结构完全相同，这是 Ext2 文件系统的一大特点 ------ 通过 "复制管理结构" 提高可靠性，同时通过**"分区管理"**提高效率。

2.2 块组（Block Group）：Ext2 的 "最小管理单元"

块组是 Ext2 文件系统的核心管理单元，就像一个 "独立的小文件系统"，每个块组包含以下 6 个关键组成部分（按顺序排列）：

超级块（Super Block）：文件系统的 "总配置文件"；
块组描述符表（GDT）：所有块组的 "索引目录"；
块位图（Block Bitmap）：块的 "占用状态表"；
inode 位图（Inode Bitmap）：inode 的 "占用状态表"；
inode 表（Inode Table）：存储 inode 的 "数据库"；
数据块（Data Blocks）：存储文件数据的 "仓库"。

示意图如下（单个块组）：

复制代码

+-------------------+-------------------+-------------------+-------------------+
|  Super Block      |  Group Descriptor |  Block Bitmap     |  Inode Bitmap     |
|                   |  Table (GDT)      |                   |                   |
+-------------------+-------------------+-------------------+-------------------+
|  Inode Table      |  Data Blocks      |  Data Blocks      |  ...              |
|                   |                   |                   |                   |
+-------------------+-------------------+-------------------+-------------------+

每个块组的大小由 "每个块组的块数" 决定，默认情况下，Ext2 会将分区划分为多个块组，每个块组包含 8192 个块（以 4KB 块为例，每个块组大小为 32MB）。由于篇幅限制，这里就暂时不暂开介绍块组的结构了，后续的博客会为大家详细介绍。

2.3 Ext2 文件系统的核心优势

Ext2 文件系统的架构设计带来了以下几个核心优势：

2.3.1 高效的资源管理

块组分区：将大分区划分为多个小块组，减少磁头移动距离（访问同一块组的资源时，磁头无需跨块组移动）；

位图管理：通过块位图和 inode 位图快速查询空闲资源，分配和释放效率高；

局部性原理：文件的 inode 和数据块通常位于同一个块组，进一步提高访问效率。

2.3.2 高可靠性

超级块和 GDT 备份：在多个块组中备份关键管理结构，防止单点故障；

保留块：预留部分块给 root 用户，确保文件系统满时仍能进行修复操作；

原子操作：块和 inode 的分配 / 释放是原子操作，保证数据一致性。

2.3.3 良好的扩展性

动态块大小：支持 1KB、2KB、4KB、8KB 等多种块大小，可根据应用场景选择（小文件多则选小 block，大文件多则选大 block）；

动态 inode 大小：支持 128 字节和 256 字节的 inode 大小，可存储更多的文件属性；

特性集扩展 ：通过s_feature_compat、s_feature_incompat等字段支持新特性，保持向后兼容。

总结

Ext2 文件系统的设计思想是 "分而治之" 和 "高效索引"，通过块组分区减少磁头移动，通过位图管理提高资源操作效率，通过备份机制保证可靠性。这些设计思想不仅影响了后续的 Ext3、Ext4 文件系统，也为其他文件系统（如 XFS、Btrfs）提供了参考。

在后续的文章中，我们将深入讲解 Ext2 文件系统的进阶内容：inode 与数据块的映射关系（直接块、间接块）、目录结构与路径解析、文件的创建 / 读取 / 修改 / 删除流程、软硬链接的实现原理等。如果大家有任何疑问或想了解的内容，欢迎在评论区留言讨论！
