ESP32复位电路分析

ESP32复位电路分析

一、按键与主板连接

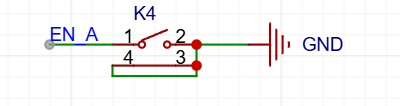

• 按键位置 EN_A 设置于充电小板，通过排针连接至主板上的 EN 引脚。


  二、模组数据手册查询
• 已查阅模组相关数据手册：C2913202_WiFi模块_ESP32-S3-WROOM-1-N16R8_规格书

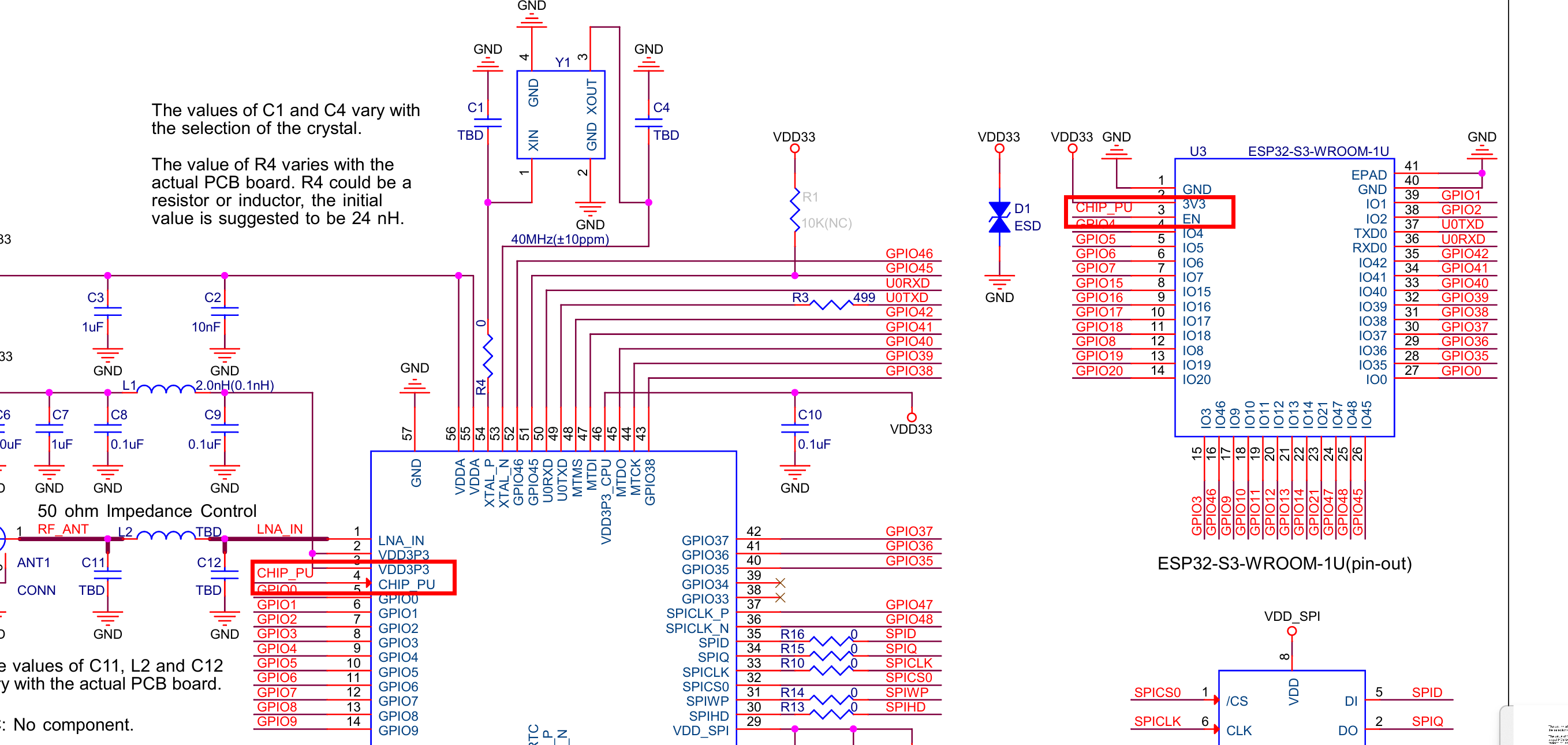

• 模组 EN 脚对应芯片的 CHIP_PU 引脚。

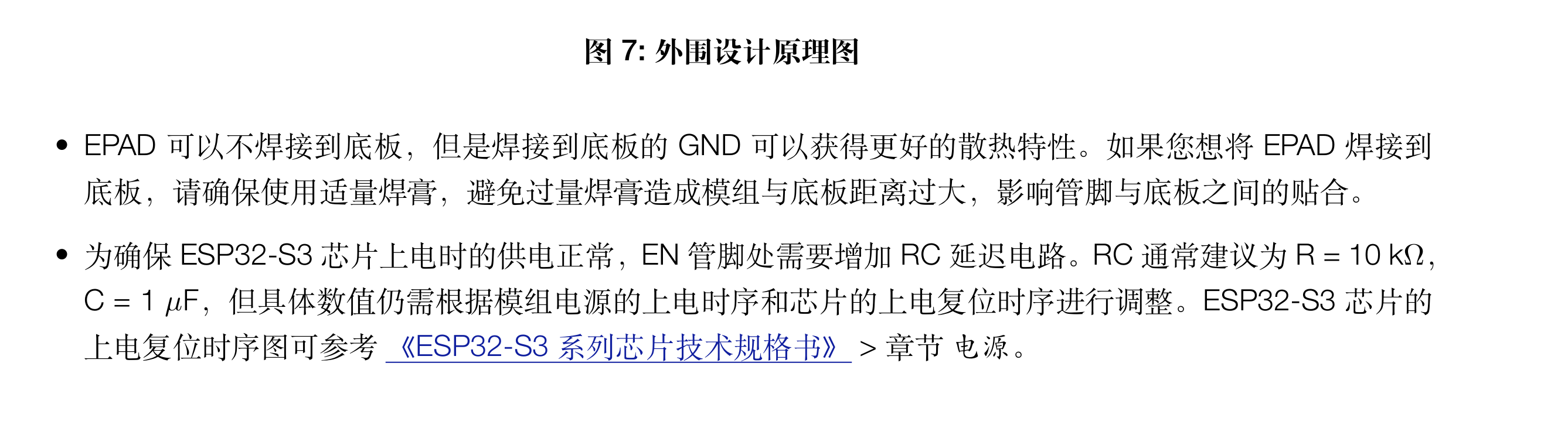

• 手册建议 EN 管脚处需增加 RC 延迟电路，推荐参数为：
• 电阻 R = 10kΩ
• 电容 C = 1µF
• 实际参数需根据模组电源及芯片上电复位时序调整。



三、芯片技术规格书查阅

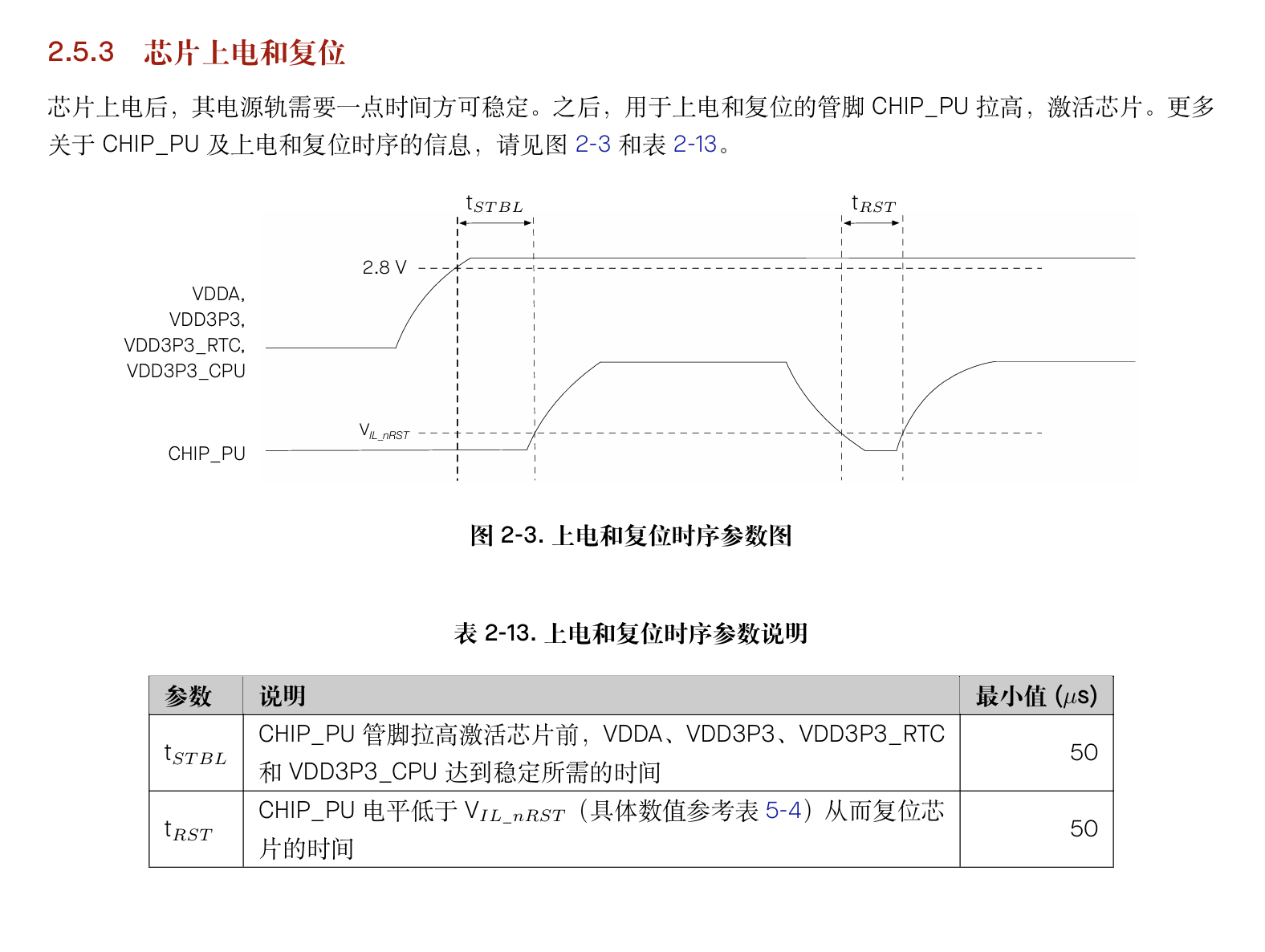

• 进一步查阅芯片技术规格书：ESP32-S3 技术规格书



四、RC电路原理说明

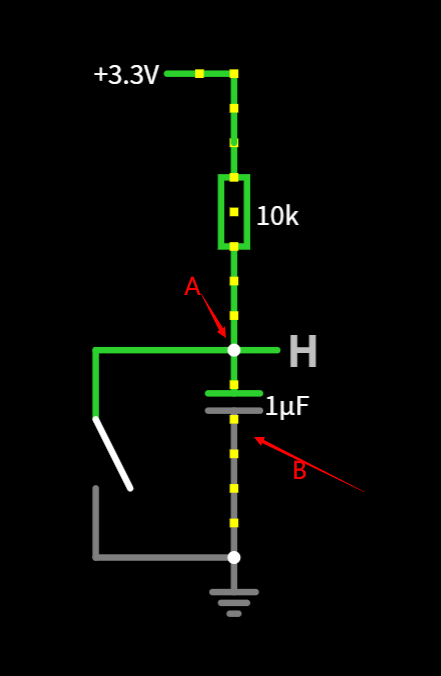

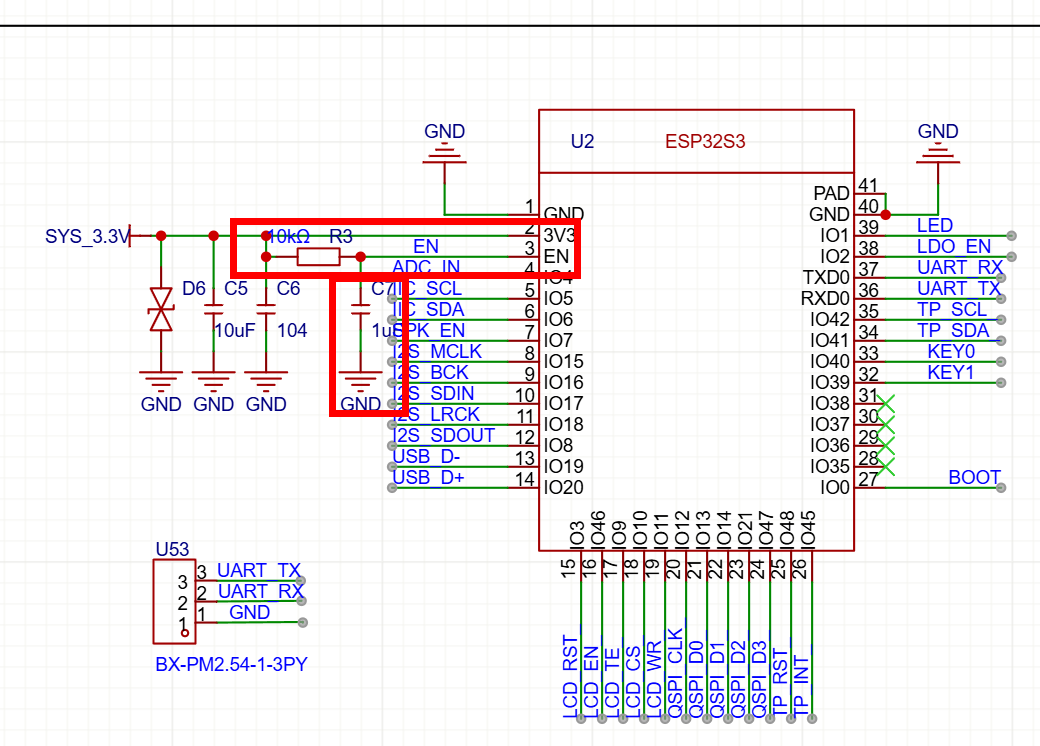

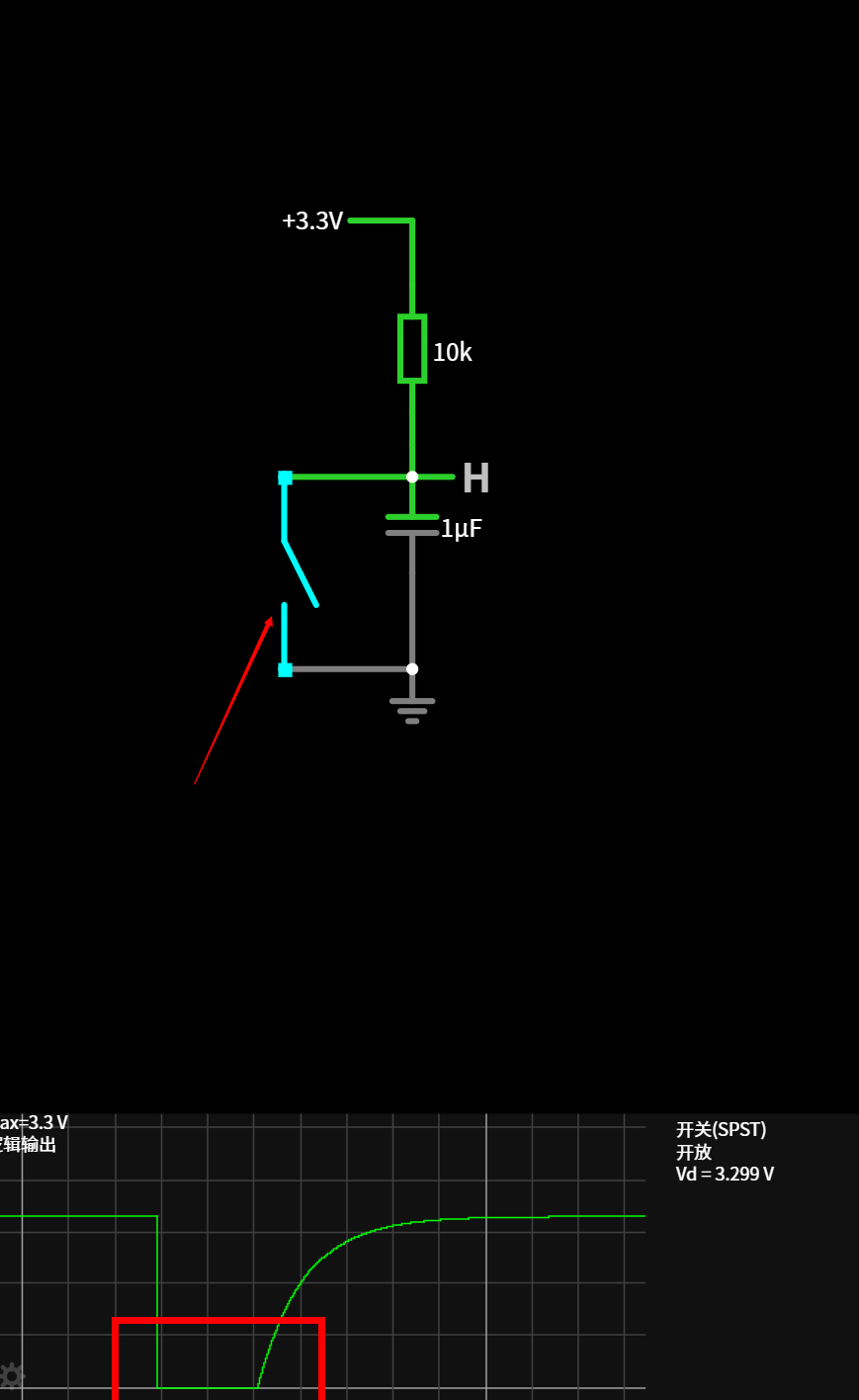

• R3 与 C7 构成 RC 延迟电路，利用电容两端电压不能突变的特性实现复位控制。


1. 上电复位流程

• 当3.3V首次通电时，电容B点电压为0V，A点也为0V。

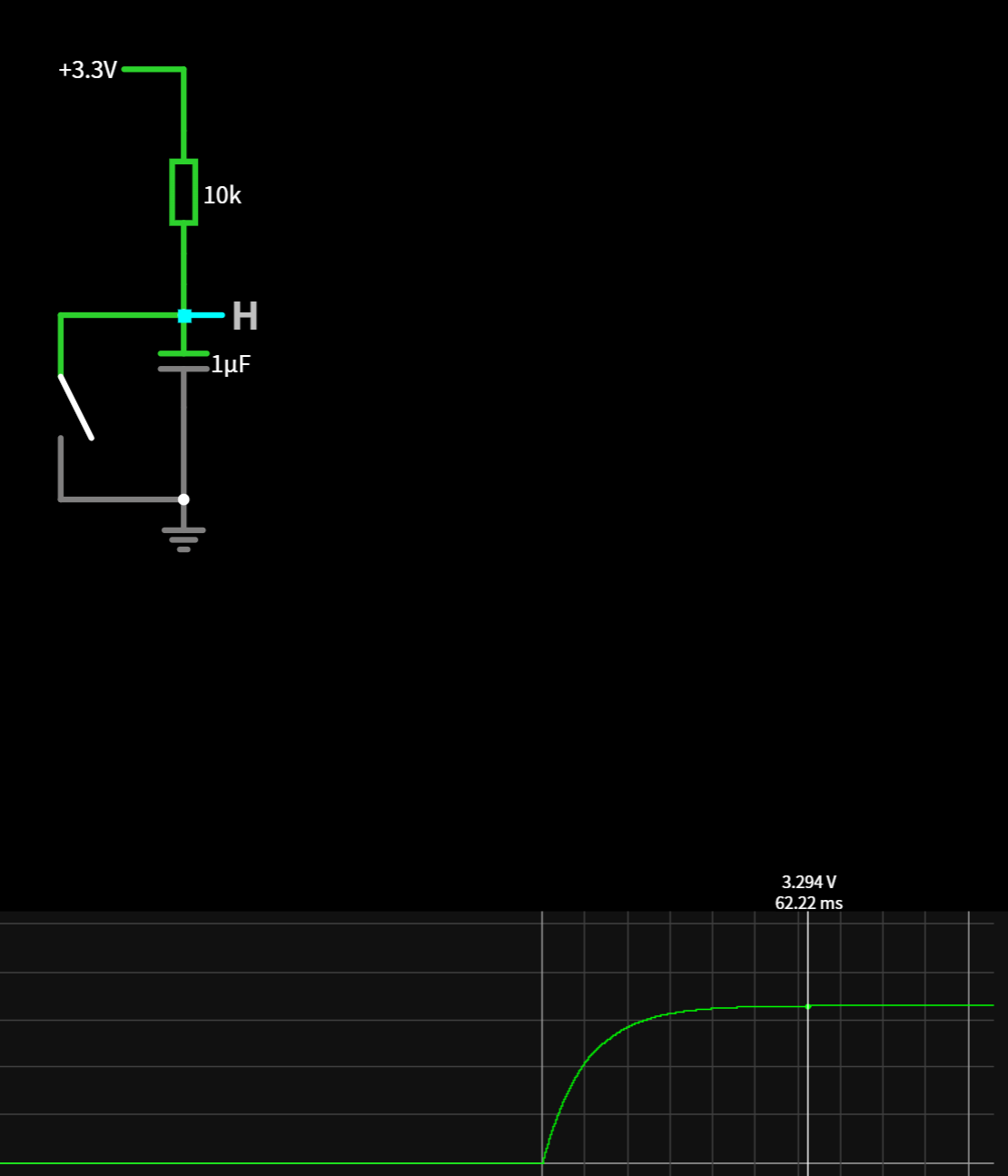

• 随着电容充电，A点电压逐步升至3.3V，实现复位延迟。


2. 按键复位流程

• 按键按下时，A、B两点被短路接地，A点电压被拉低。
• 按键释放后，复位流程重新开始，电容充电恢复。

  五、时序计算与分析

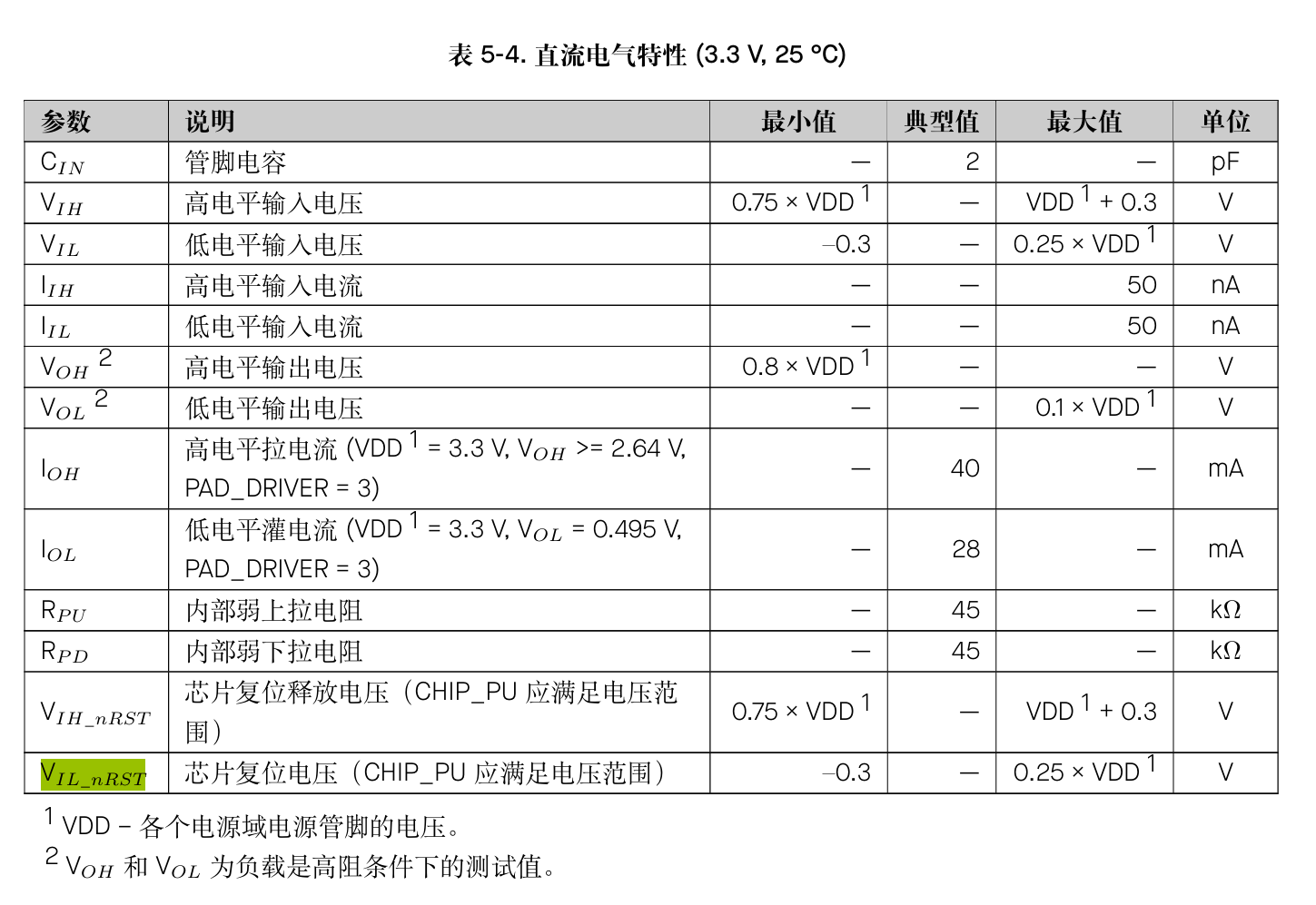

• 芯片技术规格书要求：当 V(I LnRST) = 3.3V × 0.25 = 0.825V，电压低于0.825V的时间需满足 50μs。
• 参数定义：
• V0：电容初始电压值，0V
• V1：电容最终电压值，3.3V
• Vt：t 时刻电容电压值，0.825V

  计算过程
• 代入数值：V0=0 V，V1=3.3 V，Vt=0.825 V
  步骤 1：分式部分计算

  步骤 2：自然对数计算

  步骤 3：最终结果
• t ≈ 0.2877 RC（单位与 RC 一致，RC 为秒则 t 为秒）
• RC = 10 × 10³ × 1 × 10⁻⁶ = 0.01 秒 = 10 毫秒 (ms)
• t ≈ 0.002877 秒 = 2.877 毫秒 (ms)
• 结果远高于规格书要求的 50μs，安全裕度充足。
