2. 绘图

2.1 基本概念

虽然 Qt 已经内置了很多的控件, 但是不能保证现有控件就可以应对所有场景，Qt 提供了画图相关的 API, 允许在窗⼝上绘制任意的图形形状, 来完成更复杂的界⾯设计。

核心类：

类	说明
QPainter	画家，提供 drawXXX 方法绘制图形
QPaintDevice	画板（如 QWidget），指定绘制目标
QPen	画笔，定义线条样式（颜色、宽度、风格）
QBrush	画刷，定义填充样式（颜色、渐变、纹理）

5类重绘触发的场景：

1. 控件首次创建时

   QWidget完成构造并进入显示流程（show()/exec()触发）时，Qt事件循环会向该控件派发QPaintEvent事件，驱动paintEvent(QPaintEvent*)虚函数执行。

2. 控件被遮挡后解除遮挡

   当QWidget的部分/全部区域被其他顶层窗口/子控件遮挡时，该区域会被Qt标记为「无效区域（Invalid Region）」；遮挡解除后，窗口系统（Windows/X11/macOS）会通知Qt更新无效区域，Qt随即为该区域派发QPaintEvent（仅重绘无效区域，而非全量）。

3. 窗口被最小化后还原

   窗口最小化时，其对应的系统窗口句柄（HWND/Window ID）会脱离屏幕显示链表，系统会释放该窗口的显存缓冲区（back buffer）；窗口还原时，窗口句柄重新关联显示设备，Qt会触发全量QPaintEvent 以重建窗口视觉内容。

4. 控件大小发生改变时

   QWidget的resize()/setGeometry()等操作导致尺寸/位置变更时，Qt会标记控件整体为无效区域，并派发QPaintEvent。

5. 主动调用repaint()/update()触发

   • repaint()：立即向事件循环派发QPaintEvent，强制同步重绘；若在非UI线程调用，可能引发线程安全问题（Qt绘图仅允许在主线程执行）。
   • update()：标记控件为无效区域，由Qt事件循环在下一次迭代时合并多个无效区域 ，异步派发QPaintEvent；避免频繁重绘导致的性能损耗，是推荐的手动触发方式。

• 初始绘制逻辑必须在paintEvent内实现，才能在控件首次渲染时生效。

2.2 绘制各种形状

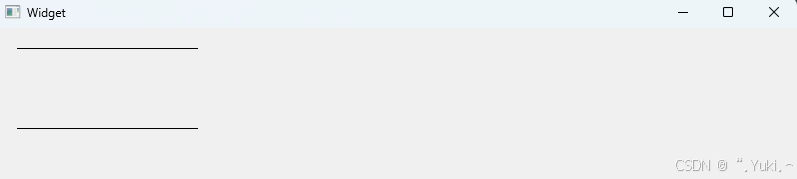

2.2.1 绘制线段

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    painter.drawLine(QPoint(20,20), QPoint(200,20)); // 两点绘制
    painter.drawLine(20, 100, 200, 100); // 坐标绘制
}

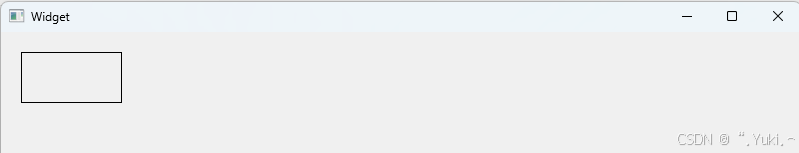

2.2.2 绘制矩形

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    painter.drawRect(20,20,100,50); // (x,y,宽度,高度)
}

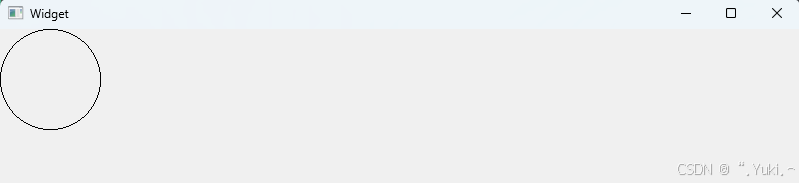

2.2.3 绘制圆形

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    painter.drawEllipse(QPoint(50, 50), 50, 50); // (中心点, x半径, y半径)
    painter.drawEllipse(0, 0, 100, 100); // 中心点(100,100)，x/y直径100 → 半径50r
}

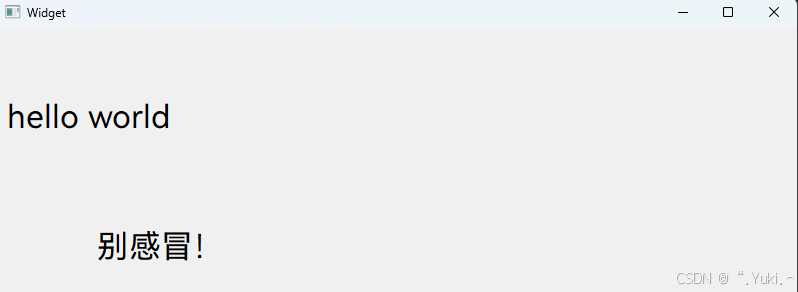

2.2.4 绘制文本

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    painter.setFont(QFont("鸿蒙黑体",24));//字体名称，字号
    painter.setPen(Qt::black);//设置画笔颜色为红色
    painter.drawText(QRect(100,200,600,150),"别感冒！");//左上方坐标，宽度，高度，内容
    // x: 文字基线（Baseline）的水平起始坐标（距离控件左边缘0像素）
    // y: 文字基线（Baseline）的垂直坐标（距离控件上边缘100像素）【重点：不是文字顶部/底部】
    // text: 要绘制的文本内容
    painter.drawText(10, 100, "hello world");
}

2.2.5 设置画笔

常用属性与设置方法：

1. 颜色（Color）

   • 构造时指定：QPen pen(Qt::red);
   • 后期修改：pen.setColor(QColor(0, 128, 255));

2. 宽度（Width）

   • 整数宽度：pen.setWidth(3);（默认值为1）
   • 浮点宽度：pen.setWidthF(2.5);（支持更精细的宽度控制）

3. 线条风格（PenStyle）

   • 常用取值 ：pen.setStyle(Qt::DashDotLine);

枚举值	效果
Qt::NoPen	无轮廓（只填充图形内部）
Qt::SolidLine	实线（默认）
Qt::DashLine	虚线（短横线间隔）
Qt::DotLine	点线（点间隔）
Qt::DashDotLine	点划线（横线+点间隔）
Qt::DashDotDotLine	双点划线（横线+两点间隔）
Qt::CustomDashLine	自定义虚线样式

4. 端点样式（PenCapStyle）

   • Qt::FlatCap：平端（默认，端点与线条边缘齐平）
   • Qt::SquareCap：方端（端点超出线条边缘半个宽度）
   • Qt::RoundCap：圆端（端点为半圆形）

5. 连接样式（PenJoinStyle）

   • Qt::MiterJoin：斜接（默认，拐角为尖角）
   • Qt::BevelJoin：斜切（拐角为平角）
   • Qt::RoundJoin：圆角（拐角为圆形）

void Widget::paintEvent(QPaintEvent *event)
{
    QPainter painter(this);
    // 创建自定义画笔
    QPen pen;
    pen.setColor(Qt::darkGreen);    // 设置颜色
    pen.setWidth(4);                // 设置宽度
    pen.setStyle(Qt::DashDotLine);  // 设置线条风格
    pen.setCapStyle(Qt::RoundCap);  // 设置端点样式
    pen.setJoinStyle(Qt::RoundJoin);// 设置连接样式
    // 应用画笔到绘图器
    painter.setPen(pen);
    // 用自定义画笔绘制图形
    painter.drawRect(50, 50, 200, 150);  // 绘制带虚线边框的矩形
    painter.drawEllipse(300, 50, 150, 150); // 绘制带虚线边框的椭圆
}

2.2.6 设置画刷

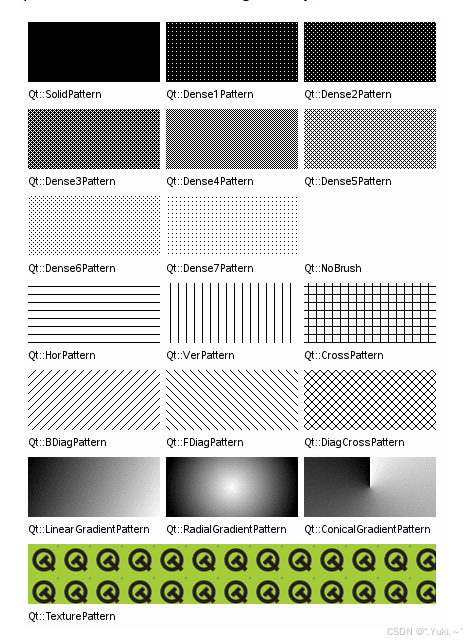

下面是Qt的所有QBrushStyle:

1. 构造函数

// 1. 默认构造：黑色实心填充
QBrush brush;

// 2. 指定颜色和样式构造
QBrush brush(Qt::blue, Qt::Dense4Pattern);

// 3. 用渐变构造
QLinearGradient gradient(0,0,200,0);
gradient.setColorAt(0, Qt::red);
gradient.setColorAt(1, Qt::yellow);
QBrush brush(gradient);

// 4. 用纹理图片构造
QBrush brush(QPixmap("texture.png"));

2. 设置方法

brush.setColor(Qt::green);          // 改变填充颜色
brush.setStyle(Qt::CrossPattern);   // 改变填充样式
brush.setTexture(QPixmap("new.png"));// 更换纹理图片

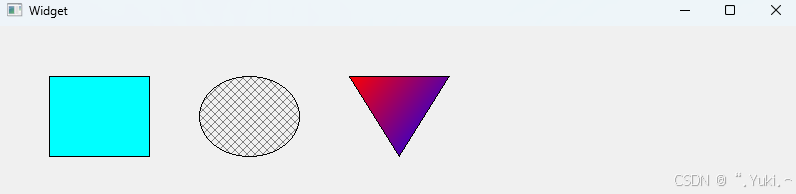

void Widget::paintEvent(QPaintEvent *event)
{
    QPainter painter(this);
    // 1. 纯色填充矩形
    QBrush solidBrush(Qt::cyan, Qt::SolidPattern);
    painter.setBrush(solidBrush);
    painter.drawRect(50, 50, 100, 80);

    // 2. 交叉线条填充椭圆
    QBrush crossBrush(Qt::darkGray, Qt::DiagCrossPattern);
    painter.setBrush(crossBrush);
    painter.drawEllipse(200, 50, 100, 80);

    // 3. 线性渐变填充多边形
    QLinearGradient gradient(350, 50, 450, 130);
    gradient.setColorAt(0, Qt::red);
    gradient.setColorAt(1, Qt::blue);
    QBrush gradientBrush(gradient);
    painter.setBrush(gradientBrush);
    painter.drawPolygon(QPolygon({QPoint(350,50), QPoint(450,50), QPoint(400,130)}));
}

2.3 绘制图片

Qt 图像处理类：QImage（I/O 优化、像素操作）、QPixmap（屏幕显示优化）、QBitmap（黑白图）、QPicture（记录绘图命令），以下以 QPixmap 为例。

维度	QImage	QPixmap	QBitmap	QPicture
核心定位	像素操作与I/O	屏幕显示性能	单色图像	绘图命令记录
像素访问	支持直接读写	不支持	不支持	无像素数据
线程安全	支持多线程	仅UI线程	仅UI线程	支持多线程
缩放特性	位图缩放会失真	位图缩放会失真	位图缩放会失真	矢量缩放不失真
典型场景	图像编辑、离线处理	界面图标、背景	黑白遮罩、光标	矢量图形保存、绘图重放

2.3.1 绘制简单图片

1. 添加资源文件（qrc），导入图片。
2. 绘制代码：

void Widget::paintEvent(QPaintEvent *)
{
    QPainter painter(this);
    painter.drawPixmap(0,0,QPixmap(":/picture/4.jpg")); // (x,y,图片路径)
}

2.3.2 平移图片

painter.translate(100, 100); // 坐标原点平移到(100,100)
painter.drawPixmap(0,0,QPixmap(":/picture/4.jpg"));

2.3.3 缩放图片

painter.drawPixmap(300, 400, 50,60,QPixmap(":/picture/4.jpg")); // (x,y,目标宽度,目标高度,图片)

2.3.4 旋转图片

painter.translate(200,300); // 旋转中心（图片中心）
painter.rotate(90); // 顺时针旋转90度
painter.translate(-200,-300); // 原点复原
painter.drawPixmap(0,0,QPixmap(":/picture/4.jpg"));

2.4 其他设置

2.4.1 移动位置

painter.drawEllipse(QPoint(100,200),50,50);
painter.translate(200,0); // 画家右移200px
painter.drawEllipse(QPoint(100,200),50,50); // 不重合

2.4.2 保存/加载状态

painter.drawEllipse(QPoint(100,200),50,50);
painter.translate(200,0);
painter.save(); // 保存当前状态
painter.drawEllipse(QPoint(100,200),50,50);
painter.translate(200,0);
painter.restore(); // 还原状态
painter.drawEllipse(QPoint(100,200),50,50); // 与第二个圆重合

2.5 其他绘图类

2.5.1 QPixmap

• 特性：屏幕显示优化，与系统强相关。
• 示例：绘制并保存图片：

QPixmap pix(500,500);
QPainter painter(&pix);
painter.setPen(Qt::red);
painter.drawEllipse(QPoint(100,100),100,100);
pix.save("C:\\Test_Pic\\pix.png");

2.5.2 QImage

• 特性：像素级操作，跨平台一致。
• 示例：修改图片像素：

QImage img;
img.load(":/picture/3.jpg");
for(int i=100;i<200;i++){
    for(int j=100;j<200;j++){
        QRgb rgb = qRgb(0,0,255); // 蓝色
        img.setPixel(i,j,rgb);
    }
}
painter.drawImage(0,0, img);

2.5.3 QPicture

• 特性：记录 QPainter 操作步骤，跨平台一致，仅支持加载自身存档文件。
• 示例：记录并重现绘图：

// 记录
QPicture pic;
QPainter painter;
painter.begin(&pic);
painter.setPen(Qt::red);
painter.drawEllipse(QPoint(200,200),100,100);
painter.end();
pic.save("C:\\Test_Pic\\pic.pic");

// 重现
void Widget::paintEvent(QPaintEvent*)
{
    QPainter painter(this);
    QPicture pic;
    pic.load("C:\\Test_Pic\\pic.pic");
    painter.drawPicture(0,0,pic);
}
