1. 对比理解 "数据链路层" 和 "网络层"

数据链路层是局域网内的通信管家，工作在直连的物理链路之间，以帧为传输单位，基于MAC地址实现同一网段内设备的点对点可靠传输，受MTU最大传输单元硬性限制，只负责把数据准确送到相邻的直连设备（如同一局域网的主机、路由器），不关心跨网段的路径；

而网络层是跨网络的导航师，工作在整个互联网的逻辑层面，以IP数据报为传输单位，基于IP地址实现跨网段、跨网络的端到端数据转发，通过路由表选择下一跳路径，采用尽力而为的传输方式，虽无可靠性保证，但能突破局域网限制，让数据在异构网络中完成跨地域传递，且会针对数据链路层的MTU限制，对过大的IP数据报进行分片处理。

二者协同实现了"局域网内可靠传输"到"广域网间路径转发"的完整网络通信，数据链路层为网络层提供了本地链路的传输基础，网络层则在数据链路层的基础上，实现了跨网络的全局通信能力。

2. 认识以太网

"以太网" 不是一种具体的网络, 而是一种技术标准; 既包含了数据链路层的内容, 也包含了一些物理层的内容. 例如: 规定了网络拓扑结构, 访问控制方式, 传输速率等;
例如以太网中的网线必须使用双绞线; 传输速率有10M, 100M, 1000M等;
以太网是当前应用最广泛的局域网技术; 和以太网并列的还有令牌环网, 无线LAN等;

2.1 以太网帧格式

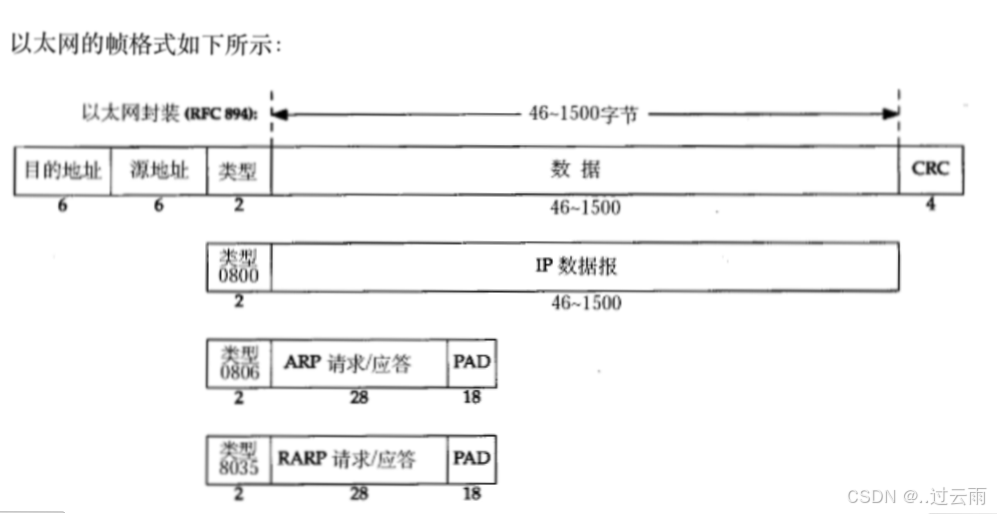

以太网的帧格式如下所示：

以太网帧是数据链路层的基本传输单位，其标准格式（RFC 894）如下：

字段	长度	作用
目的地址	6 字节（48 位）	接收方网卡的MAC 地址，出厂固化，用于标识目标设备
源地址	6 字节（48 位）	发送方网卡的MAC 地址，出厂固化，用于标识源设备
类型	2 字节	标识帧内数据的上层协议类型，常见值：• `0x0800`：IP 数据报• `0x0806`：ARP 请求 / 应答• `0x8035`：RARP 请求 / 应答
数据	46~1500 字节	承载上层协议数据（如 IP 数据报、ARP 报文等），长度不足 46 字节时需填充（PAD）
CRC	4 字节	循环冗余校验码，用于检测帧在传输过程中是否出现比特错误

MAC 地址特性 ：48 位（6 字节），全球唯一，由网卡厂商固化，格式为 XX:XX:XX:XX:XX:XX（十六进制），是局域网内设备的物理标识。
数据长度限制 ：
- 最小 46 字节：为保证以太网帧的最小长度（64 字节，6+6+2+46+4=64），避免短帧干扰网络；
- 最大 1500 字节：对应以太网MTU（最大传输单元），超过该长度的 IP 数据报需在网络层分片。
协议类型映射 ：
- 0x0800：数据部分为IP 数据报，长度 46~1500 字节；
- 0x0806：数据部分为ARP 请求 / 应答（28 字节）+ 填充（18 字节），总长度 46 字节；
- 0x8035：数据部分为RARP 请求 / 应答（28 字节）+ 填充（18 字节），总长度 46 字节。
CRC 校验：仅校验帧头（目的地址、源地址、类型）和数据部分，不校验自身，接收方通过 CRC 验证帧完整性，若校验失败则直接丢弃该帧。

2.2 认识MAC地址

MAC 地址 （Media Access Control Address）：用于在数据链路层唯一标识网络接口（网卡），实现同一局域网内设备的寻址与通信。
长度：48 位（6 字节），通常以十六进制 表示，格式为 XX:XX:XX:XX:XX:XX（如 08:00:27:03:FB:19）。
分配与唯一性 ：
- 前 24 位为OUI（组织唯一标识符） ，由 IEEE 分配给网卡厂商；后 24 位由厂商自行分配，理论上全球唯一。
- 物理网卡的 MAC 地址在出厂时固化（烧录在网卡 ROM 中），通常不可修改 ；但部分网卡支持MAC 地址克隆 / 修改（软件层面），虚拟机的虚拟网卡 MAC 地址为虚拟分配，可能重复。
核心作用：在局域网内，设备通过 MAC 地址直接通信（如 ARP 协议解析 IP→MAC），是数据链路层帧的 "源 / 目的地址"。

2.3 对比理解MAC地址和IP地址

IP 地址 ：描述的是端到端的逻辑地址 ，标识数据传输的起点主机 和终点主机，解决 "数据要从哪台主机到哪台主机" 的问题，是跨网络通信的核心标识。
MAC 地址 ：描述的是链路层的物理地址 ，标识数据在每一段直连链路 上的起点接口 和终点接口，解决 "数据在当前局域网内，要从哪个网卡发到哪个网卡" 的问题，是局域网内通信的核心标识。

核心区别补充

作用范围 ：IP 地址作用于整个互联网 （跨网络），MAC 地址仅作用于同一局域网（直连链路）。
地址性质 ：IP 地址是逻辑地址 （可通过 DHCP / 手动配置修改），MAC 地址是物理地址（出厂固化，仅可软件层面修改）。
通信场景：跨网络通信时，IP 地址全程不变，MAC 地址每经过一个路由器都会被替换（下一跳的 MAC 地址）；同一局域网内通信，直接通过 MAC 地址寻址，无需路由器转发。

通俗类比

IP 地址 = 收件人地址（如 "北京市海淀区 XX 小区 1 号楼"），决定数据最终要送到哪台主机。
MAC 地址 = 快递员的工号（如 "快递员 A→快递员 B→快递员 C"），决定数据在每一段链路中，由哪个网卡传给下一个网卡。

2.4 认识MTU

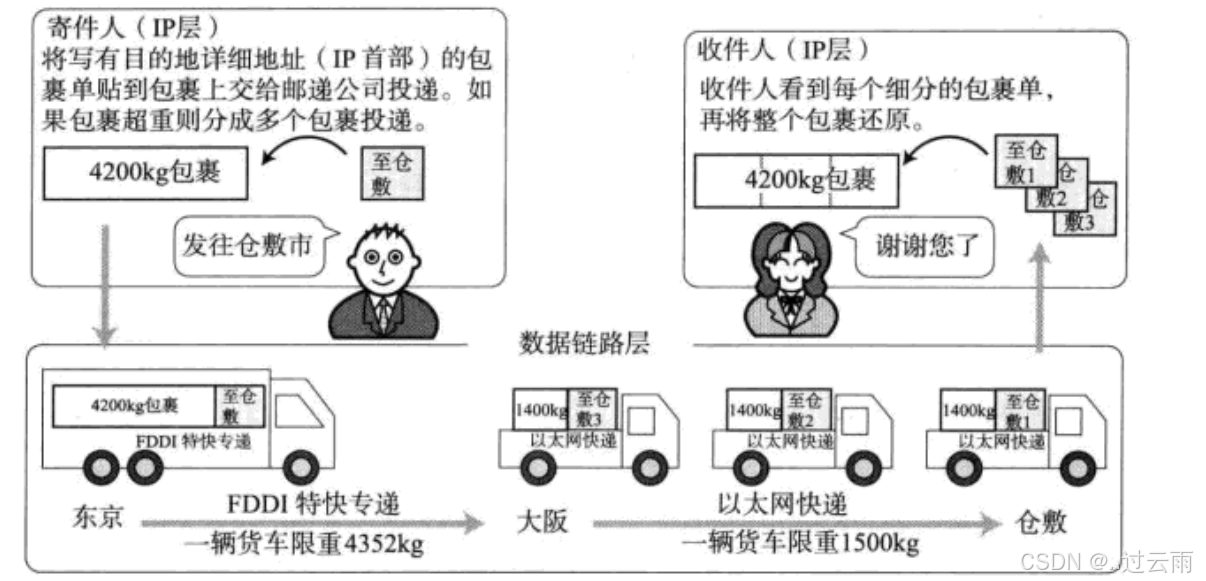

MTU（Maximum Transmission Unit，最大传输单元）是数据链路层 对其帧中数据部分的最大长度限制，相当于发快递时对包裹尺寸的硬性规定，由不同物理链路的标准决定。

以太网 MTU ：以太网帧中数据部分 的最大长度为 1500 字节 （这就是以太网的 MTU），最小长度为 46 字节；若数据不足 46 字节（如 ARP 报文），需在后面填充（PAD）至 46 字节，以满足以太网帧最小长度要求。
链路差异 ：不同数据链路的 MTU 不同，例如：
- 以太网：1500 字节（最常见）
- PPP 链路：576 字节
- 部分无线链路：1492 字节
分片触发 ：当数据包从高 MTU 链路（如以太网）路由到低 MTU 链路（如拨号链路）时，若数据包长度超过低 MTU 链路的限制，IP 层 会对数据包进行分片，拆分为多个小片段后传输。
核心作用：MTU 是 IP 层分片的直接触发条件，决定了单帧可承载的最大数据量，是跨链路数据传输的关键限制因素。

2.5 MTU对IP协议的影响

由于数据链路层 MTU 的限制，当 IP 数据报长度超过出接口链路的 MTU 时，IP 层 会对其进行分片处理。

将较大的 IP 数据报拆分为多个分片，每个分片都带有独立的 IP 首部；
同一原始数据报的所有分片，其16 位标识（ID） 字段值完全相同，用于接收端识别并聚合属于同一报文的分片；
每个分片 IP 首部的3 位标志字段 中：
- 第 1 位（保留位[未用位]）：标准规定该位必须固定置为0；
- 第 2 位（DF 位）为 0 ，表示允许分片；
- 第 3 位（MF 位）：1 表示 "还有后续分片"，0 表示 "这是最后一个分片"（或未分片）；
分片到达目标主机后，由IP 层 按13 位片偏移字段排序，重组为完整的原始 IP 数据报，再交给上层传输层；
分片传输不可靠 ：任意一个分片丢失，接收端就无法完成重组，会直接丢弃所有已接收分片，且IP 层不负责重传（重传由上层协议如 TCP 处理）。

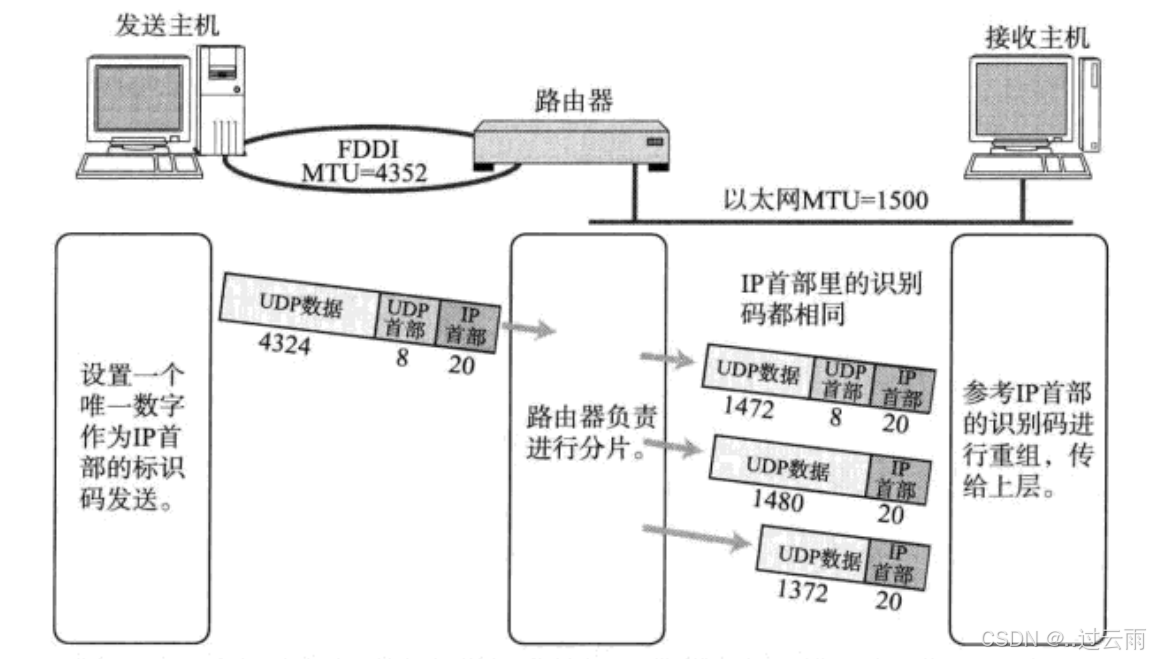

2.6 MTU对UDP协议的影响

先回顾 UDP 协议的特性：UDP 是无连接、不可靠的传输层协议，无重传、无拥塞控制机制，数据报一旦发出便无法确认是否完整送达。而 MTU 的限制会对 UDP 传输的可靠性产生显著影响，核心问题集中在 IP 分片带来的传输风险：

以太网默认 MTU 为 1500 字节，当 UDP 报文封装为 IP 数据报后，总长度（IP 首部 + UDP 首部 + UDP 数据）超过 1500 字节时，IP 层会对其进行分片；其中UDP 可承载的最大无分片数据量为 1472 字节（计算：1500 - 20 字节固定 IP 首部 - 8 字节 UDP 首部），超过该值即触发分片。
被分片后的 UDP 报文，会以多个独立 IP 分片的形式在网络中传输，任意一个分片丢失，目标主机 IP 层都无法完成重组，会直接丢弃所有已接收分片，最终导致整个 UDP 报文失效。
由于 UDP 无重传机制，分片丢失后无法通过传输层补救，只能依赖应用层实现重传逻辑，这使得 UDP 报文被分片后，整体数据丢失的概率大幅增加，传输可靠性显著降低。

2.7 MTU对于TCP协议的影响

回顾 TCP 协议的特性：TCP 是面向连接、可靠的传输层协议，会通过自身机制主动适配 MTU 限制，从源头避免 IP 层分片，而核心适配手段就是MSS（最大分段大小，Max Segment Size），MSS 的取值由数据链路层 MTU 直接决定，二者关联紧密：

TCP 的单个分段长度受 MTU 硬性限制，MSS 即 TCP 单个分段可承载的最大数据部分长度，是 TCP 为适配 MTU、避免 IP 分片定义的核心参数；
TCP 在建立连接的三次握手阶段会完成 MSS 协商，这是 TCP 针对 MTU 的关键适配逻辑；
最理想的 MSS 取值，恰好能让 TCP 分段封装成 IP 数据报后，总长度不超过 MTU，从而保证 IP 层无需分片，该取值完全由数据链路层 MTU 决定；
通信双方在发送SYN 报文 时，会在 TCP 头部的变长选项中写入自身支持的 MSS 值（选项类型kind=2），告知对方自己的最大接收能力；
双方获取彼此的 MSS 值后，会选择较小的那个作为本次连接的最终 MSS 值，确保双方均能正常接收；
MSS 选项属于 TCP 首部的40 字节变长选项 （非固定字段），标识为kind=2，其值的计算核心为：MSS = 本地链路 MTU - 20 字节固定 IP 首部 - 20 字节固定 TCP 首部（无额外选项时）。

补充核心关联公式（以太网环境）

以太网默认 MTU=1500 字节，无 IP/TCP 额外选项时，MSS=1500-20-20=1460 字节（这是最常见的 MSS 默认值），也是 TCP 无分片传输的最优值。

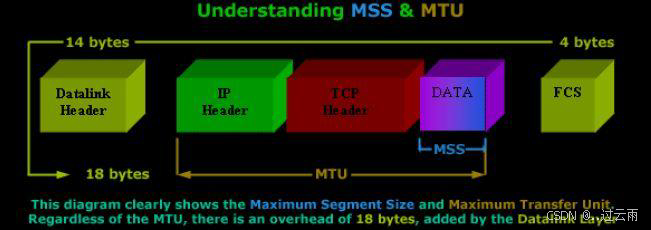

MSS和MTU的关系

2.8 查看硬件地址和MTU

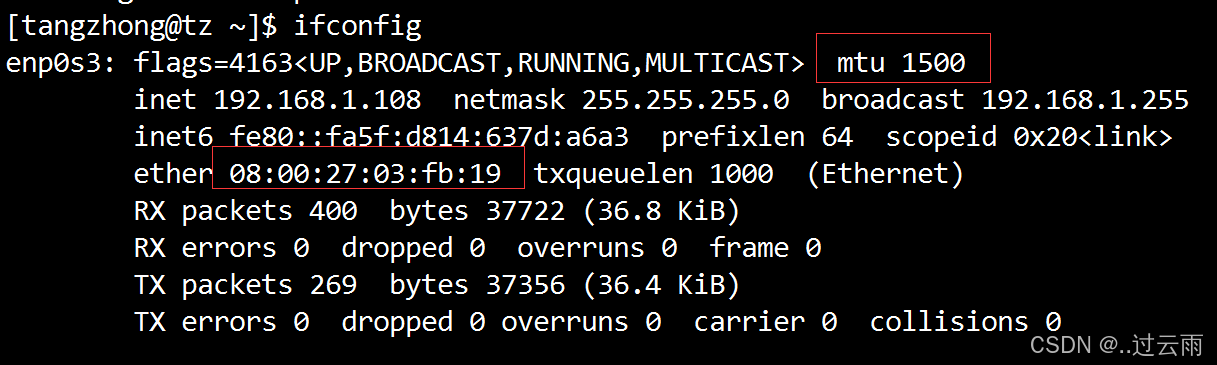

使用ifconfig命令, 即可查看ip地址, mac地址, 和MTU;

3. ARP协议

虽然我们在这里介绍ARP协议, 但是需要强调, ARP不是一个单纯的数据链路层的协议, 而是一个介于数据链路层和网络层之间的协议;

3.1 ARP协议的作用

ARP 协议（地址解析协议，Address Resolution Protocol）是数据链路层与网络层的核心适配协议，核心作用是在同一局域网内，根据目标主机的 IP 地址解析出对应的 MAC 地址，建立 IP 地址与 MAC 地址的临时映射关系，为局域网内的帧传输提供寻址依据。

网络通信中，源主机的应用层仅知晓目的主机的 IP 地址和传输层端口号，无法直接获取其 MAC 地址；而数据链路层的帧传输，必须依靠 MAC 地址作为源 / 目的标识才能完成寻址。
网卡在接收数据帧时，会先校验帧中的目的 MAC 地址：若与本机网卡的 MAC 地址不符，会直接丢弃该帧，不会向上层协议交付数据；仅当目的 MAC 地址匹配（或为广播地址）时，才会处理帧内的数据。
因此，源主机在向同一局域网内的目的主机发送数据前，必须先通过 ARP 协议解析出目标的 MAC 地址，才能封装出合法的以太网帧，保证数据帧能被目标主机正确接收。

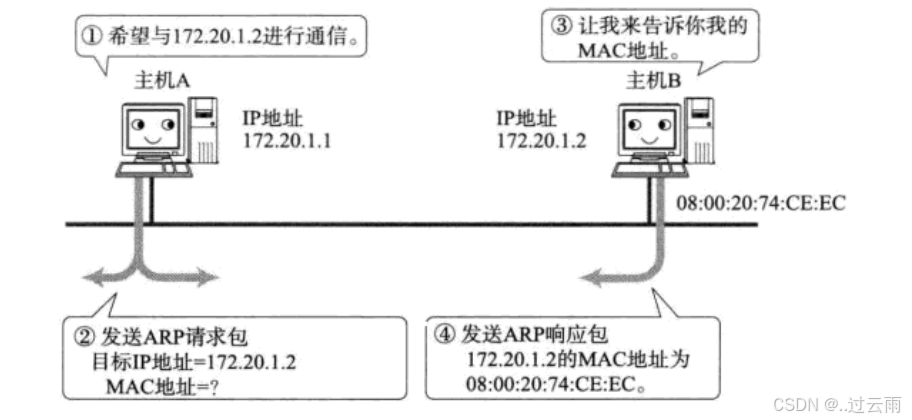

3.2 ARP 协议的工作流程

ARP 协议通过广播请求 + 单播应答的方式完成 IP 地址到 MAC 地址的解析，核心流程基于局域网的广播特性实现，具体如下：

源主机需要与目标主机通信时，先查询本地 ARP 缓存表，若未找到目标 IP 对应的 MAC 地址，则发起ARP 请求 ：构造 ARP 请求报文，询问 "IP 地址为 X.X.X.X 的主机对应的 MAC 地址是什么"；将该报文封装在以太网帧中，帧的目的 MAC 地址填写为FF:FF:FF:FF:FF:FF（局域网广播地址），广播发送至本地网段所有主机。
本地网段内的所有主机都会接收到该广播帧，逐一校验 ARP 请求报文中的目标 IP 地址：若与本机 IP 不符，则直接丢弃；若与本机 IP 相符 ，则目标主机构造ARP 应答 报文，将自身的 MAC 地址填写在报文中，同时更新本机 ARP 缓存表（记录源主机的 IP-MAC 映射）；再将应答报文封装在以太网帧中，以单播形式发送给源主机（帧的目的 MAC 地址为源主机的 MAC 地址）。
源主机接收到 ARP 应答报文后，更新本地 ARP 缓存表，将目标主机的 IP 地址与 MAC 地址的映射关系存入表中，后续与该目标主机通信时，可直接从缓存表中获取 MAC 地址，无需重复发起 ARP 请求。

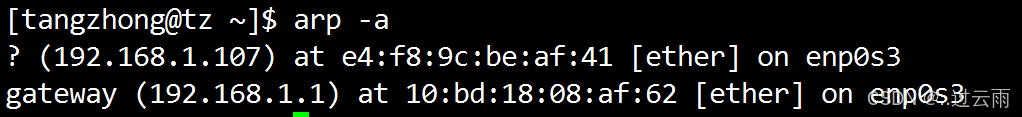

每台主机都维护一个 ARP 缓存表，可通过arp -a（Windows）/arp -n（Linux）命令查看表项；缓存表中的每一条映射都有过期时间（默认约 20 分钟），若该时间内未再次使用该表项，会自动失效，后续通信需重新发起 ARP 请求解析。

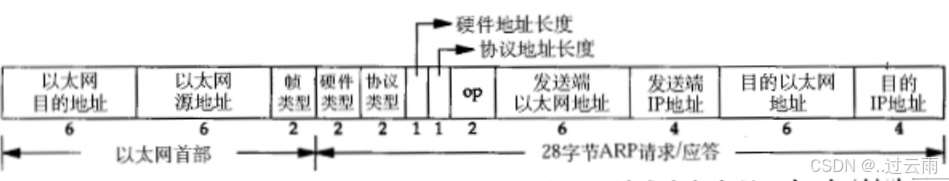

3.3 ARP数据报的格式

ARP 数据报为固定长度格式，适配各类链路层网络的地址解析需求，核心字段用于定义网络类型、地址长度及源 / 目的的 IP 与 MAC 映射，具体字段定义及关键说明如下：

以太网帧首部和 ARP 数据报中均包含源 MAC 地址、目的 MAC 地址：在以太网链路中该设计看似冗余，但 ARP 协议并非为以太网专属设计，若链路层为其他网络类型（如令牌环网），该冗余设计可保证地址解析的通用性，是 ARP 协议跨链路层兼容的关键。
硬件类型 ：占 2 字节，标识链路层的网络类型，值为1时表示以太网（最常用场景）。
协议类型 ：占 2 字节，标识要解析的上层协议地址类型，值为0x0800时表示 IPv4 地址（ARP 协议主要用于 IPv4 地址解析）。
硬件地址长度 ：占 1 字节，标识链路层硬件地址的字节长度，对于以太网 MAC 地址，该值为6。
协议地址长度 ：占 1 字节，标识上层协议地址的字节长度，对于 IPv4 地址，该值为4。
op 操作字段 ：占 2 字节，标识 ARP 报文的类型，值为1 表示 ARP 请求报文，值为2表示 ARP 应答报文。
后续固定跟随源 MAC 地址（6 字节）、源 IP 地址（4 字节）、目的 MAC 地址（6 字节）、目的 IP 地址（4 字节）：请求报文中目的 MAC 地址字段填充为 0，应答报文则由目标主机补全自身 MAC 地址。

补充格式特点

ARP 数据报总长度固定为 28 字节，无变长字段，封装在以太网帧中时，因以太网帧数据部分最小要求 46 字节，会自动填充 18 字节的填充位，满足链路层帧格式要求。

3.4 ARP请求应答举例（局域网 ARP 请求→应答完整流程）

基础环境

主机	IP 地址	MAC 地址	角色
A	192.168.1.10	08:00:27:03:fb:19	请求方
B	192.168.1.20	08:00:27:05💿36	应答方
网段：192.168.1.0/24，以太网环境。

步骤 1：主机 A 广播发送 ARP 请求

主机 A 查询本地 ARP 缓存，无 192.168.1.20 的 MAC 映射，构造并发送广播 ARP 请求。

以太网帧首部
- 目的 MAC：FF:FF:FF:FF:FF:FF（广播地址）
- 源 MAC：08:00:27:03:fb:19
- 帧类型：0x0806（标识 ARP 报文）
ARP 请求报文核心字段
- 硬件类型：1，协议类型：0x0800
- 硬件地址长度：6，协议地址长度：4
- OP 操作字段：1（标记为 ARP 请求）
- 源 MAC/IP：08:00:27:03:fb:19、192.168.1.10
- 目的 MAC：00:00:00:00:00:00（待解析）
- 目的 IP：192.168.1.20

步骤 2：主机 B 接收并分层处理（核心：先帧校验 → 再 OP 判断 → 再目的 IP 校验）

网卡硬件层：帧头部校验（第一道关卡）
- 校验目的 MAC 地址 ：收到的是广播地址 FF:FF:FF:FF:FF:FF，网卡不丢弃，将帧上交给协议栈。
- 校验帧类型字段 ：值为0x0806，判定为 ARP 报文，交给 ARP 协议处理模块。
ARP 协议模块：第一步校验 OP 字段（老师强调的核心逻辑）

协议栈解析 ARP 报文，首先读取 OP 操作字段：
- 读取到 OP = 1，判定这是一个ARP 请求报文，进入 "ARP 请求处理分支"，后续再校验目的 IP。
- 如果 OP 是其他非法值，或 OP=2（ARP 应答），则不会进入请求处理流程，直接走对应分支或丢弃。
ARP 请求分支：校验目的 IP 地址

确认是 ARP 请求后，继续解析报文，比对ARP 报文中的目的 IP 地址和本机 IP：
- 报文中目的 IP = 192.168.1.20，与本机 IP 一致，判定需要回复 ARP 应答。
- 同时，主机 B 更新本地 ARP 缓存，记录主机 A 的 IP-MAC 映射：192.168.1.10 ↔ 08:00:27:03:fb:19。

步骤 3：主机 B 单播回复 ARP 应答

主机 B 构造 ARP 应答报文，封装后单播发送给主机 A。

以太网帧首部
- 目的 MAC：08:00:27:03:fb:19（主机 A 的 MAC，单播）
- 源 MAC：08:00:27:05:cd:36
- 帧类型：0x0806
ARP 应答报文核心字段
- 硬件类型、协议类型、地址长度均不变
- OP 操作字段：2（标记为 ARP 应答）
- 源 MAC/IP：08:00:27:05:cd:36、192.168.1.20
- 目的 MAC/IP：08:00:27:03:fb:19、192.168.1.10

步骤 4：主机 A 接收应答并更新缓存

主机 A 网卡校验帧目的 MAC，匹配本机 MAC，帧类型为0x0806，上交 ARP 模块。
ARP 模块先判断 OP=2，确认为 ARP 应答，进入应答处理分支。
提取报文中的源 MAC、源 IP，更新本地 ARP 缓存，后续与主机 B 通信直接使用该缓存。

关键笔记总结

硬件层面 ：先校验以太网帧目的 MAC、帧类型，过滤非法帧。
ARP 协议层面 ：合法 ARP 报文进入协议栈后，优先检查 OP 字段，先区分是请求还是应答，再执行对应处理逻辑，这是标准的协议栈实现逻辑。
请求处理：OP=1 → 核对目的 IP → 匹配则回复应答。
应答处理：OP=2 → 直接更新本地 ARP 缓存。

问题：

为什么主机会用 ARP 缓存表 临时保存局域网内 IP 与 MAC 的映射关系，并非永久存储？

设置超时时间，一是为了适配设备更换、IP 重新分配等网络变动 ，保证映射准确；二是控制缓存体积 ，提升查询效率；三是降低 ARP 欺骗的安全风险，让恶意缓存条目及时失效。
