重新认识JVM的内存分布（JDK11 + G1垃圾收集器）

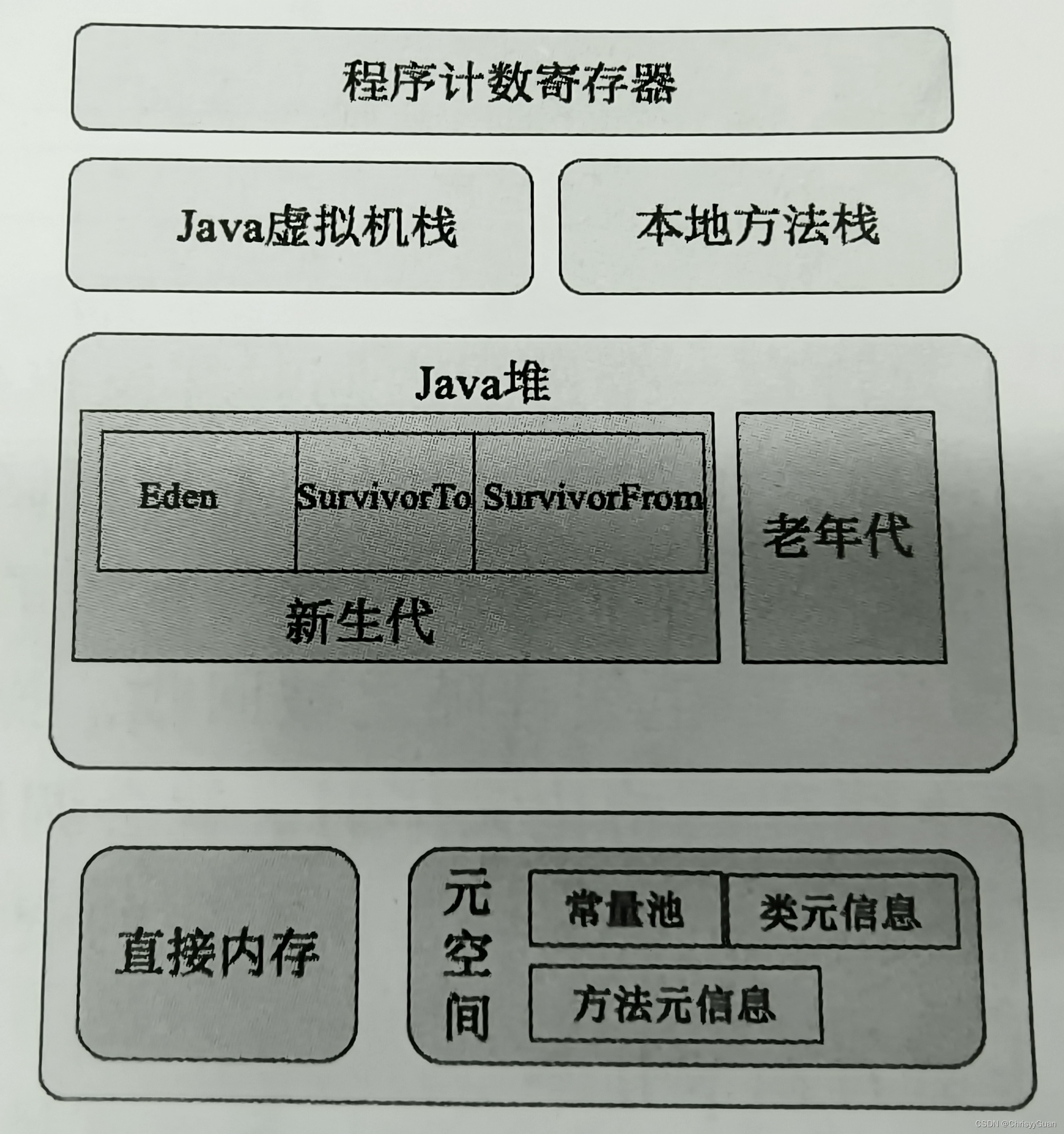

一、JVM内存分布全景图

JVM内存可以划分为以下四个核心部分（按逻辑分类）：

复制代码

JVM总内存 = 堆内存（Heap） + 非堆内存（Non-Heap） + 堆外内存（Off-Heap） + JVM Overhead

二、堆内存（Heap）：G1的Region化管理

1. 堆内存定义

堆内存是 Java对象实例 的存储区域，由G1垃圾收集器统一管理。在JDK11中，堆内存通过 Region（区域） 划分，每个Region大小可配置（默认2MB~32MB）。

2. G1的堆内存结构

G1将堆划分为 年轻代（Young Generation） 和 老年代（Old Generation），两者均由Region组成：

年轻代（Young） ：
- Eden Region：新对象分配的区域，GC后存活对象移动到Survivor。
- Survivor Region：存放年轻代GC后存活的对象，经历多次GC后晋升到老年代。
老年代（Old） ：
- 存放长期存活的对象或大对象（Humongous Object，超过Region大小50%的对象）。

3. 关键参数

-Xms / -Xmx：设置堆内存初始值和最大值（如 -Xms4g -Xmx8g）。
-XX:G1HeapRegionSize：设置Region大小（默认2MB~32MB）。

三、非堆内存（Non-Heap）：元空间与代码缓存

1. 元空间（Metaspace）

作用：存储 类的元数据（Class Metadata），如类结构、方法信息、常量池等。
JDK11特性 ：
- 取代永久代（PermGen）：JDK8及之后，元空间从堆内存移出，改为使用本地内存（Native Memory）。
- 动态扩容 ：默认无上限，需通过 -XX:MaxMetaspaceSize 显式限制（如 -XX:MaxMetaspaceSize=512m）。
典型问题 ：类加载过多（如动态代理、反射）可能导致 OutOfMemoryError: Metaspace。

2. 代码缓存（Code Cache）

作用：存储 JIT编译器生成的本地机器码（Native Code）。
默认大小 ：JDK11中默认为240MB（可通过 -XX:ReservedCodeCacheSize 调整）。
典型问题 ：代码缓存耗尽时，JVM会抛出 CodeCache is full 错误，导致性能下降。

四、堆外内存（Off-Heap）：脱离JVM管理的内存

1. 直接缓冲区（Direct Buffer）

作用：通过 ByteBuffer.allocateDirect() 分配，用于NIO高效I/O操作。
管理方式 ：由 sun.nio.ch.DirectBuffer 管理，通过 Reference 机制回收。
风险：未正确释放可能导致内存泄漏（OutOfMemoryError: Direct buffer memory）。

2. JNI本地内存

作用：Java通过JNI调用本地代码（C/C++）时分配的内存。
典型问题 ：本地代码内存泄漏会导致进程内存耗尽（OutOfMemoryError: native memory）。

3. 第三方库缓存

示例：Netty的堆外缓存池、数据库连接池的本地资源。

五、JVM Overhead：JVM自身运行的开销

1. 定义

JVM Overhead 是 JVM自身运行所需的内存开销，不包含堆内存和非堆内存中的显式区域。主要包括：

线程栈 ：每个线程的私有内存（由 -Xss 控制，默认1MB）。
GC算法元数据：如G1的Region表、Remembered Set（RSet）、标记表。
JIT编译器运行时开销：编译队列、临时数据结构。
JVM内部缓存：如符号表、类加载器。

2. 线程栈的归属与影响

归属：线程栈属于 JVM Overhead，而非非堆内存。
影响：
- 高并发场景下 ，线程数 × -Xss 会显著增加JVM Overhead。
- 示例：500线程 × 1MB = 500MB。

3. 典型问题

线程栈过大 ：高并发场景下，线程数 × -Xss 可能消耗大量内存（如500线程 × 1MB = 500MB）。
GC元数据膨胀：G1的Region数量增加会导致RSet占用更多内存。

六、关键概念澄清：线程栈的归属

1. 错误表述修正

原错误：非堆内存中错误地将线程栈归类为非堆内存。
修正后 ：
- 非堆内存：仅包含元空间、代码缓存。
- 线程栈 ：属于 JVM Overhead，不计入堆或非堆内存。

2. 线程栈的归属逻辑

内存类型	是否包含线程栈	说明
堆内存	❌	存储对象实例，不包含线程栈。
非堆内存	❌	包含元空间、代码缓存，不包含线程栈。
堆外内存	❌	用于直接缓冲区、JNI内存，不包含线程栈。
JVM Overhead	✅	线程栈属于JVM Overhead，是JVM运行时的内部开销。

七、JVM内存分布的监控与调优

1. 监控工具

jstat ：监控堆内存使用（如 jstat -gc <pid>）。
jcmd ：查看内存分配（如 jcmd <pid> VM.native_memory summary）。
jmap：生成堆转储（Heap Dump）分析内存泄漏。
VisualVM / JConsole：可视化监控堆、非堆、线程栈。

2. 调优参数

参数	作用
`-Xms` / `-Xmx`	设置堆内存初始值和最大值
`-XX:MaxMetaspaceSize`	限制元空间最大值
`-XX:MaxDirectMemorySize`	限制直接缓冲区最大值
`-XX:ReservedCodeCacheSize`	调整代码缓存大小
`-XX:NativeMemoryTracking=summary`	启用NMT监控堆外内存

八、实际案例：500线程应用的内存估算（基于指定参数）

1. 参数配置

bash 复制代码

-Xms4g -Xmx4g \           # 堆内存固定为4GB
-XX:MaxMetaspaceSize=512m \  # 元空间最大512MB
-XX:MaxDirectMemorySize=1g \ # 直接缓冲区最大1GB
-Xss1m \                  # 每个线程栈1MB

2. 内存分布计算

(1) 堆内存

大小：4GB（固定值，不可扩展）。
组成：
- 年轻代（Young Generation）：约1.5GB（默认G1的年轻代占比37.5%）。
- 老年代（Old Generation）：约2.5GB。

(2) 非堆内存（Non-Heap）

元空间（Metaspace）：512MB（显式限制）。
代码缓存（Code Cache）：默认240MB（JDK11默认值）。
总计：512MB + 240MB = 752MB。

(3) 堆外内存（Off-Heap）

直接缓冲区（Direct Buffer） ：1GB（由 -XX:MaxDirectMemorySize=1g 限制）。
JNI内存：假设无显著泄漏，按需分配。
总计：1GB。

(4) JVM Overhead

线程栈 ：500线程 × 1MB = 500MB。
GC元数据 （G1的Region表、RSet等）：约 1.2GB（堆大小4GB时典型值）。
JIT编译器运行时开销 ：约 200MB。
其他JVM内部开销 （符号表、类加载器等）：约 100MB。
总计：500MB + 1.2GB + 200MB + 100MB = 2GB。

3. 总内存估算

复制代码

总内存 = 堆内存 + 非堆内存 + 堆外内存 + JVM Overhead
       = 4GB（堆） + 752MB（非堆） + 1GB（堆外） + 2GB（Overhead）
       ≈ **7.75GB**

注：这里计算出来的是值是jvm进程内存开销上限，因为上面这些参数MaxMetaspaceSize，MaxDirectMemorySize只是设置了上限，并不表示进程一启动就占用了这么多

九、调优策略

1. 线程栈优化

当前配置：500线程 × 1MB = 500MB。
优化建议 ：
- 若线程数较多，可调低 -Xss（如 -Xss512k），节省内存。
- 避免线程泄漏（如未关闭的线程池）。

2. 直接缓冲区管理

监控命令 ：
bash 复制代码
```
jcmd <pid> VM.native_memory summary
```
优化建议 ：
- 限制直接缓冲区大小（已配置为1GB）。
- 确保 ByteBuffer 正确释放（调用 ByteBuffer#free() 或使用 try-with-resources）。

3. 元空间监控

风险：类加载过多可能导致 OutOfMemoryError: Metaspace。
监控命令 ：
bash 复制代码
```
jstat -gc <pid>
```

4. 容器内存限制

建议：若部署在容器中，需设置内存限制（如 --memory=8g），确保 7.75GB < 8GB。

十、总结

内存类型	大小	说明
堆内存	4GB	存储Java对象实例，固定值。
非堆内存	752MB	元空间（512MB） + 代码缓存（240MB）。
堆外内存	1GB	直接缓冲区（1GB），需监控NIO使用。
JVM Overhead	2GB	线程栈（500MB） + GC元数据（1.2GB） + JIT开销（200MB） + 其他（100MB）。

十一、附录：关键参数说明

参数	作用
`-Xms4g -Xmx4g`	堆内存固定为4GB，避免动态扩展。
`-XX:MaxMetaspaceSize=512m`	限制元空间最大值为512MB，防止类加载导致OOM。
`-XX:MaxDirectMemorySize=1g`	限制直接缓冲区为1GB，避免堆外内存溢出。
`-Xss1m`	每个线程栈1MB，500线程共占用500MB。
