本文档包含两部分核心内容：STM32点灯实验的接线教程与软件操作教程。安装部分涵盖前期准备、文件解压、驱动安装及开发环境配置，点灯实验部分基于已安装的Arduino环境，逐步指导接线操作、软件配置、代码上传及实验验证，助力快速上手STM32基础开发，实现LED灯点亮功能。
百度网盘安装包链接：https://pan.baidu.com/s/1DzDN9NOf420dyTIK05JBRw?pwd=m75y
一、前期准备：材料与环境基础信息
实验前需确认材料齐全、环境及文件符合要求，避免因基础问题导致实验流程中断、硬件损坏或软件操作失败：
（一）材料准备
- 硬件设备：六条杜邦线、ST-LINK V2调试器、STM32F103C8T6开发板、LED灯1个。
- 软件文件：提前安装好Arduino软件、STM32CubeProgrammer软件；提前下载好STLINK驱动安装包、STM32-2.12.0安装包、STM32核心工具、点灯实验代码。
（二）环境准备
- 操作系统：支持Windows 10/11（64位或32位，需与后续驱动版本匹配），确保系统无兼容性问题，关闭第三方安全软件（避免拦截驱动安装、文件复制等进程）。
二、STM32点灯实验：接线部分
本部分详细说明ST-LINK V2与STM32F103C8T6开发板的连接、STM32开发板与LED灯的连接步骤，接线需严格按照要求操作，避免接反正负极、接错引脚，防止烧毁硬件。实验前需准备齐全所有硬件材料，确保杜邦线连接牢固、无松动。

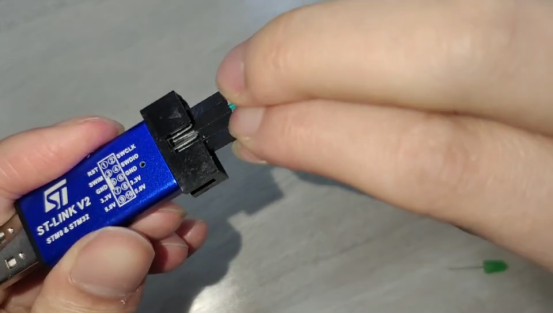

步骤1：ST-LINK V2与STM32F103C8T6的连接
操作说明：使用4条杜邦线，将ST-LINK V2的4个关键引脚与STM32F103C8T6开发板的对应引脚一一连接，确保引脚对应正确，正负极一致。
具体接线对应关系（严格对照，不可接反）：
- ST-LINK的SWCLK引脚 → STM32F103C8T6的SWC引脚
- ST-LINK的SWDIO引脚 → STM32F103C8T6的SWD引脚
- ST-LINK的GND引脚 → STM32F103C8T6的GND引脚（共地，确保电路导通）
- ST-LINK的3.3V引脚 → STM32F103C8T6的3V引脚（供电，不可接5V，避免烧毁STM32芯片）
核心操作要点：
- 接线前确保所有硬件均未接通电源（ST-LINK未插入电脑USB接口），避免带电接线导致短路。
- 杜邦线连接时，需插入引脚接口底部，确保接触牢固，防止实验过程中松动导致接触不良。
- 严禁将ST-LINK的5V引脚接入STM32的3V引脚，STM32F103C8T6为3.3V供电，接入5V会直接烧毁芯片。
预期结果：4条杜邦线连接牢固，引脚对应无误，无接反、接错情况。

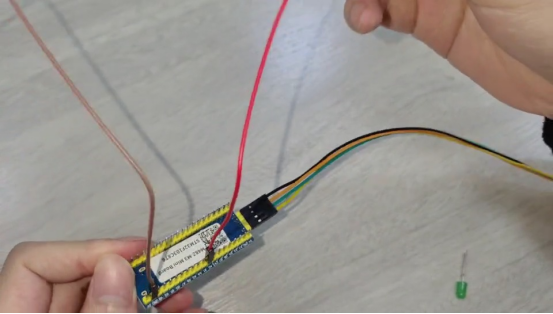

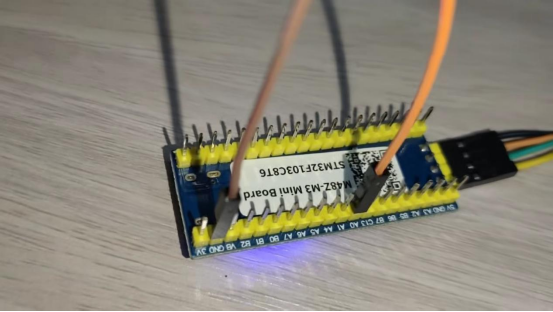

步骤2：STM32F103C8T6与LED灯的连接
操作说明：使用2条杜邦线，将LED灯的正、负极与STM32F103C8T6开发板的对应引脚连接，确保LED灯正负极接正确，否则LED灯无法点亮。
具体接线对应关系（严格对照）：
- LED灯长脚（正极） → STM32F103C8T6的A0引脚（GPIO引脚，为LED灯提供高电平）
- LED灯短脚（负极） → STM32F103C8T6的GND引脚（接地，形成完整回路）
核心操作要点：
- LED灯正负极不可接反，长脚为正极，短脚为负极，接反会导致LED灯无法点亮，且可能损坏LED灯。

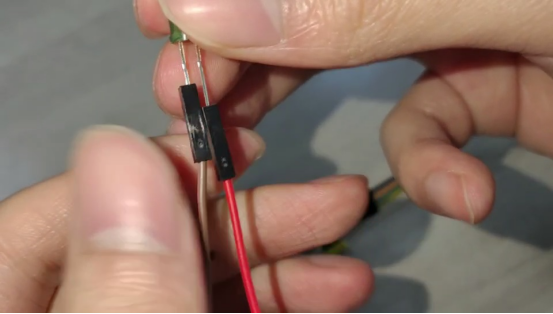

- 杜邦线与LED灯引脚连接时，可轻轻捏住LED灯引脚，将杜邦线接口牢固套在引脚上，避免松动。
- 确保LED灯负极连接的是STM32开发板的GND引脚，而非其他引脚，否则无法形成回路。
预期结果：2条杜邦线连接牢固，LED灯正负极与STM32引脚对应无误，整个接线电路无短路、无松动情况，接线完成。
三、STM32点灯实验：软件操作部分
本实验基于已安装完成的Arduino环境，实现STM32F103C8T6开发板上LED灯的点亮功能，核心验证硬件接线、驱动适配、开发环境配置及程序上传流程，为后续STM32开发奠定基础。实验前需准备齐全所有软件文件，确保已完成接线操作且无错误。

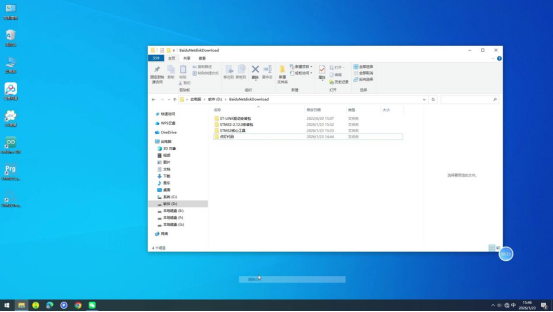

步骤1：解压四个软件相关文件
操作说明：将提前下载好的四个文件（STLINK驱动安装包、STM32-2.12.0安装包、STM32核心工具、点灯代码）解压至指定目录，确保解压完整、无文件丢失。
核心操作要点：
- 解压目录需选择无中文、无空格、无特殊字符的路径（如D:\STM32_Lighting_Experiment\解压文件），避免后续软件操作时出现路径错误。
- 解压过程中，若弹出压缩包损坏提示，需重新下载对应文件，避免因文件损坏导致后续操作失败。
- 解压完成后，分别打开四个文件的解压目录，确认所有文件均已解压成功（如STLINK驱动安装包解压后有exe格式驱动文件）。
预期结果：四个文件均解压完成，解压目录下文件完整，无丢失、无损坏。

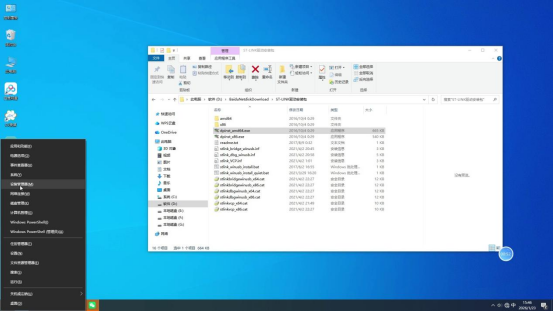

步骤2：安装STLINK驱动
操作说明：进入STLINK驱动安装包的解压目录，根据电脑系统位数选择对应驱动文件，默认安装即可，驱动安装完成后，电脑才能正常识别ST-LINK V2调试器。
具体操作：

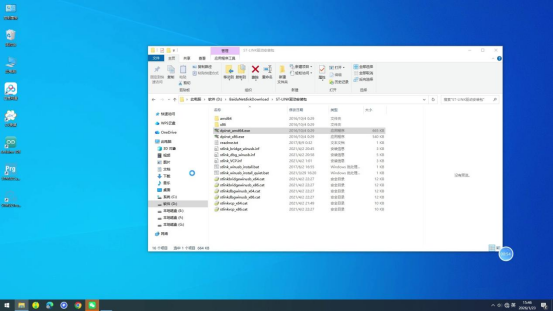

- 打开STLINK驱动安装包的解压目录，找到驱动安装文件：64位电脑双击dpinst_amd64.exe，32位电脑双击dpinst_x86.exe。
- 双击驱动安装文件后，按照安装向导提示，点击"下一步""同意""完成"，默认安装路径即可，无需修改。
核心操作要点：
- 驱动文件需与电脑系统位数匹配，64位系统不可安装32位驱动，否则驱动安装失败，无法识别ST-LINK。
预期结果：STLINK驱动安装完成，无报错提示，电脑可初步识别ST-LINK V2调试器。

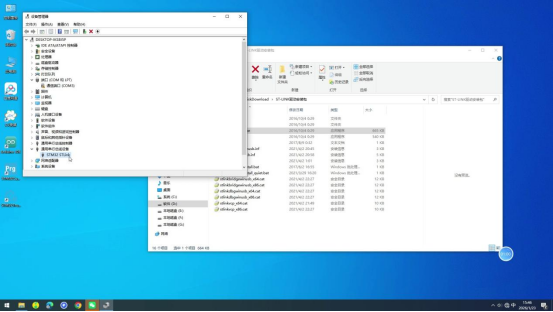

步骤3：通过设备管理器查看ST-LINK识别情况
操作说明：将ST-LINK V2的USB接口插入电脑，通过设备管理器确认电脑是否正常识别ST-LINK，验证驱动安装有效性，若未识别需重新安装驱动。
具体操作：
- 按下"Win+X"组合键，在弹出的菜单中选择"设备管理器"，或通过"控制面板→硬件和声音→设备管理器"进入。
- 在设备管理器中展开"通用串行总线设备"选项，查看是否显示"STM32 STLink"设备。
核心操作要点：
- 若"通用串行总线设备"中显示"STM32 STLink"，且无黄色感叹号，说明驱动安装成功、ST-LINK识别正常。
预期结果：设备管理器中"通用串行总线设备"下正常显示"STM32 STLink"，无报错标识，驱动安装生效。

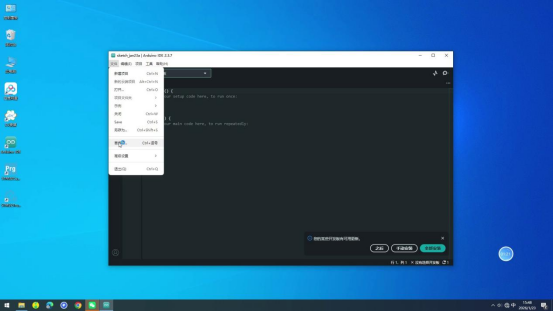

步骤4：打开Arduino，找到项目文件夹地址
操作说明：启动Arduino软件，在首选项中找到"项目文件夹地址"，记录该目录路径，后续需将STM32相关文件复制到对应目录下，完成开发环境配置。
具体操作：
- 通过桌面快捷方式、开始菜单或安装目录下的主程序（arduino.exe）启动Arduino软件，确保软件正常运行无异常。

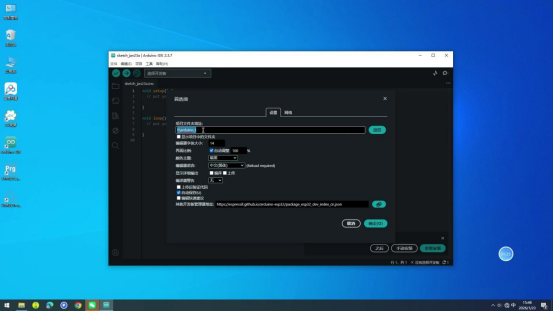

- 点击Arduino菜单栏"文件→首选项"，弹出首选项设置窗口，找到"项目文件夹地址"选项，记录该地址（如C:\Users\Administrator\Documents\Arduino）。
核心操作要点：
- 记录项目文件夹地址时，需准确无误，后续文件复制路径错误会导致STM32开发板无法配置成功。
预期结果：Arduino主界面正常显示，首选项窗口中成功找到并记录"项目文件夹地址"路径。

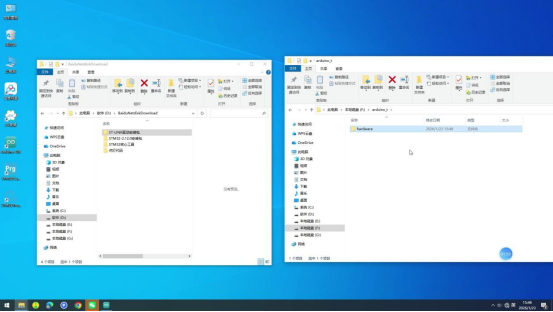

步骤5：复制STM32-2.12.0文件到hardware目录
操作说明：进入步骤4记录的项目文件夹地址目录，找到或创建hardware目录，将STM32-2.12.0安装包解压后的文件全部复制到该目录下，完成STM32基础环境配置。
具体操作：
- 打开步骤4记录的"项目文件夹地址"目录（如C:\Users\Administrator\Documents\Arduino）。
- 在该目录下查找"hardware"文件夹，若没有则新建一个（文件夹名称必须为"hardware"，大小写一致，不可修改）。

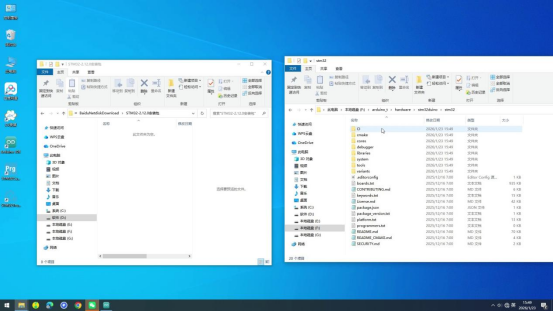

- 打开STM32-2.12.0安装包的解压目录，选中所有文件，复制（Ctrl+C）后，粘贴（Ctrl+V）到hardware目录下。
核心操作要点：
- hardware文件夹名称不可修改，必须为小写"hardware"，否则Arduino无法识别STM32相关文件。
- 复制文件时，需将STM32-2.12.0解压后的所有文件完整复制，不可遗漏，避免配置失败。
预期结果：STM32-2.12.0解压后的所有文件成功复制到hardware目录下，文件完整无遗漏。

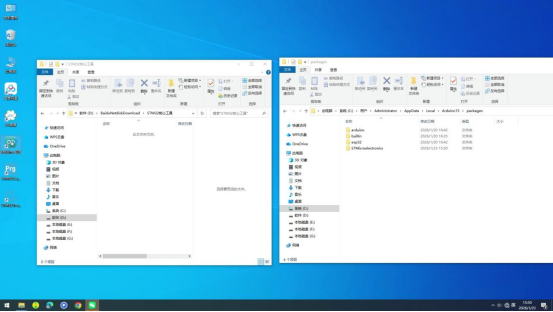

步骤6：复制STM32核心工具到指定packages目录
操作说明：找到指定的packages目录，将STM32核心工具解压后的文件全部复制到该目录下，补充STM32开发所需的核心组件，确保Arduino能正常识别STM32开发板。
具体操作：

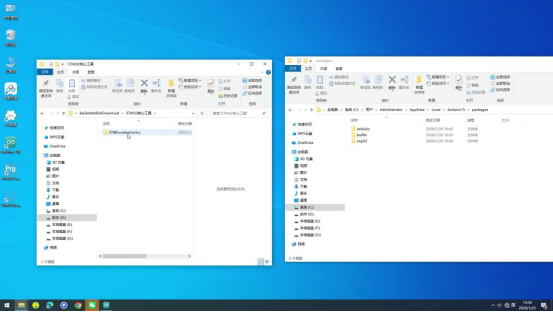

- 打开电脑文件资源管理器，找到目录："C:\Users\Administrator\AppData\Local\Arduino15\packages"（若找不到AppData文件夹，需开启"显示隐藏文件夹"）。
- 打开STM32核心工具的解压目录，选中所有文件，复制（Ctrl+C）后，粘贴（Ctrl+V）到packages目录下。
核心操作要点：
- 目录路径需准确无误，不可修改目录名称，否则Arduino无法加载STM32核心工具。
- 若AppData文件夹隐藏，可通过"查看→隐藏项目"开启显示，再进入对应目录。
预期结果：STM32核心工具所有文件成功复制到packages目录下，文件完整无遗漏。
步骤7：重新打开Arduino，配置STM32开发板
操作说明：关闭当前打开的Arduino软件，重新启动，通过菜单栏选择对应STM32开发板型号，确认STM32开发环境配置成功。
具体操作：
- 关闭当前Arduino软件
- 重新双击Arduino快捷方式，启动软件。

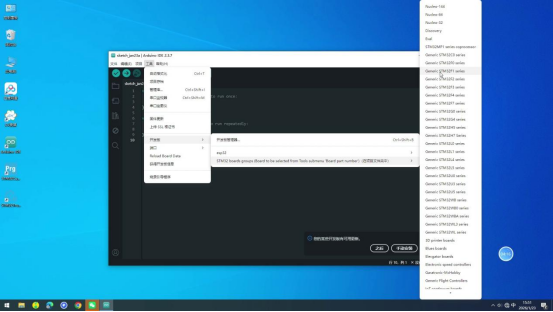

- 点击菜单栏"工具→开发板"，在下拉列表中查找并选择"STM32"分类下的"Generic STM32F1 series"，完成开发板选择。
核心操作要点：
- 必须重新启动Arduino软件，才能加载STM32相关文件，否则"工具→开发板"中不会出现STM32分类。
- 若未找到"Generic STM32F1 series"，检查步骤5、步骤6的文件复制是否完整、路径是否正确，重新操作后重启Arduino。
预期结果：重新启动Arduino后，"工具→开发板"中成功显示"Generic STM32F1 series"，STM32开发环境配置完成。

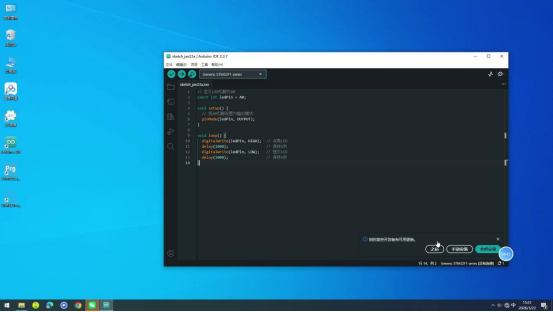

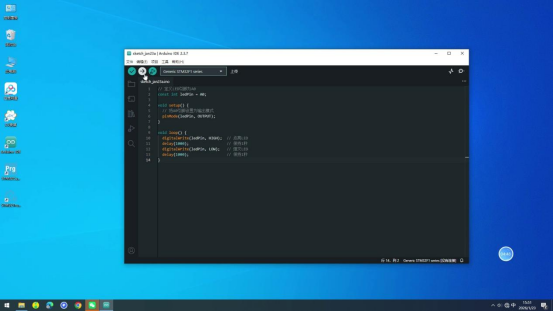

步骤8：复制点灯实验代码到Arduino
操作说明：打开提前解压的点灯实验代码文件，将代码完整复制到Arduino编辑区，覆盖原有空白内容，确保代码无遗漏、无格式错误，代码适配STM32F103C8T6开发板及A0引脚。
核心操作要点：

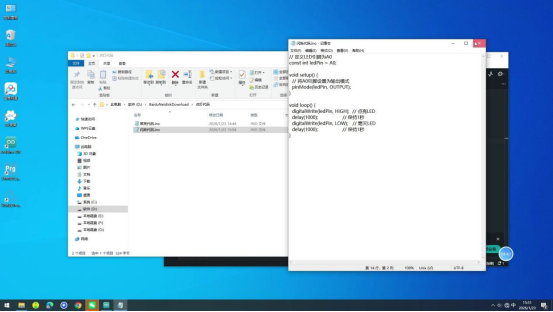

- 打开点灯代码文件（通常为.ino格式），全选代码（Ctrl+A），复制（Ctrl+C），确保代码完整无遗漏。
- 切换到Arduino编辑区，全选原有空白内容，粘贴（Ctrl+V），覆盖空白内容，粘贴后检查代码格式，确保无红色报错标识。
- 代码中有引脚定义，确认LED灯连接的引脚为A0（与接线步骤一致），若不一致需修改代码中的引脚编号。
预期结果：代码复制完成后，Arduino编辑区无红色报错标识，代码完整、格式正确，引脚定义与接线一致。
步骤9：点击上传，完成实验
操作说明：确认接线正确、开发板配置完成、代码无错误后，点击Arduino工具栏的上传按钮，将代码上传至STM32F103C8T6开发板，完成点灯实验，验证LED灯是否正常点亮。
具体操作：
- 确认ST-LINK V2已插入电脑USB接口，STM32开发板与ST-LINK、LED灯连接牢固。
- 点击Arduino工具栏中的上传按钮（图标为右箭头），此时程序开始编译代码、上传至STM32开发板，上传进度可通过窗口下方进度条查看。
核心操作要点：
- 若上传失败，检查接线是否正确、驱动是否正常识别、开发板是否选择正确、代码是否有错误，逐一排查后重新上传。
预期结果：上传完成后，Arduino状态栏显示"上传成功"，STM32F103C8T6开发板连接的LED灯正常点亮，实验成功。若LED灯未点亮，逐一排查接线、驱动、代码及开发板配置问题，重新上传重试。
实物结果演示：

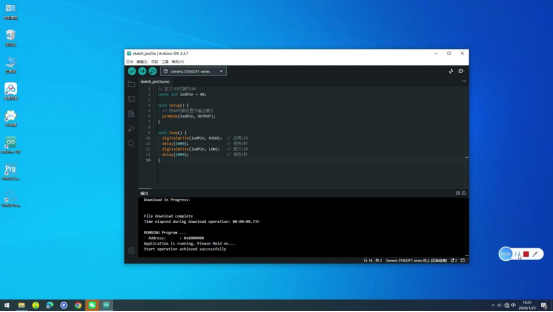

代码上传完成后，首先观察 Arduino 软件反馈：状态栏清晰显示 "上传成功"，输出窗口同步打印 "File download complete""Start operation achieved successfully" 等提示，无编译错误、上传超时等异常信息，表明程序已成功写入 STM32F103C8T6 开发板。
随后聚焦硬件状态：与开发板 A0 引脚、GND 引脚连接的 LED 灯（根据所选灯珠类型呈现红、绿或蓝色）按程序设定规律工作 ------每隔 1 秒交替闪烁：高电平状态下 LED 灯稳定点亮，亮度均匀无闪烁；延迟 1 秒后切换为熄灭状态，保持 1 秒后再次点亮，循环往复，亮灭节奏与代码逻辑完全一致。

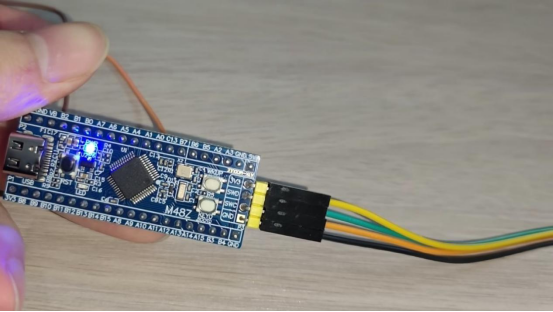

未烧录前，LED灯并不会亮：

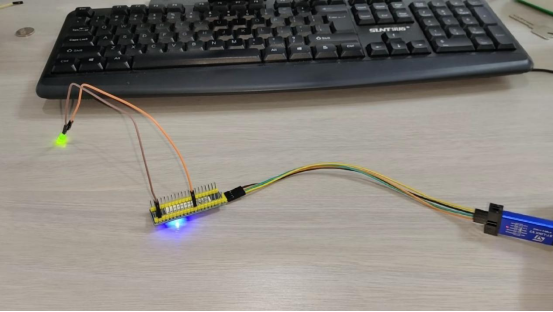

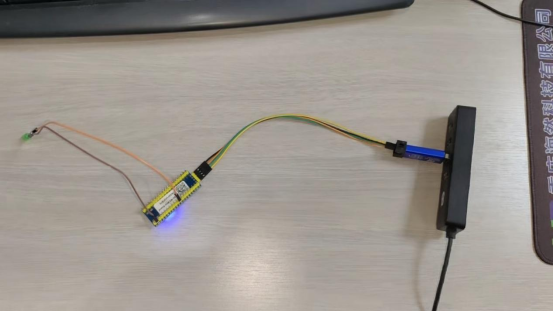

烧录后，LED灯会被点亮：
