蓝牙入门理解

其实蓝牙和其他各种通讯协议是一样的，都是通讯的方式和过程不相同。就像是一个人要到一个目的地，方式有很多种，例如汽车，轮船，飞机。其承载的内容都是一致的（同一个数据帧--同一个人），只不过方式不同。

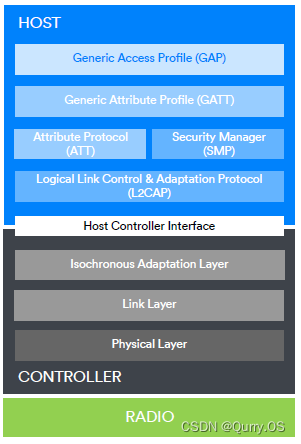

一、蓝牙协议结构

其实在硬件上，蓝牙协议就分为两个，一个是host-->mcu（微控制器），另一个是controller-->蓝牙射频芯片。两者的链接亦有多种方式，或集成一个芯片或使用spi等。这里的链接方式就对应了HCI的方式。所以HCI就是用来表达host和controller的一个链接中间层。而最后，蓝牙协议则是主要集中在host中，定义了host对数据接收和处理方式，而controller更多的是硬件上的操作，将射频信号转化为电信号，拼接成常见的数据帧。而对数据帧的处理，就是这个蓝牙协议栈结合host（mcu）的功能所在。

1. MCU（微控制器）

**作用：**MCU是蓝牙设备的核心，负责运行蓝牙协议栈、处理数据、控制外设以及执行应用程序逻辑。

功能： 运行蓝牙协议栈（如BLE协议栈）。 管理射频硬件（通过SPI、UART等接口）。 处理用户应用程序（如传感器数据采集、逻辑控制等）。

2. 射频硬件（RF Transceiver）

**作用：**射频硬件负责发送和接收蓝牙信号（2.4GHz频段）。

功能： 调制和解调蓝牙信号。 实现蓝牙物理层（PHY）和链路层（Link Layer）的功能。

常见射频硬件： Nordic nRF52系列（集成射频和MCU）。 TI CC2640系列。 ESP32（集成Wi-Fi和蓝牙）。

3. 蓝牙协议栈

**作用：**蓝牙协议栈是MCU上运行的软件，负责实现蓝牙的通信协议。

分层结构：分以下三层

物理层（PHY）：处理射频信号。

链路层（Link Layer）：管理连接、广播和数据包传输。
主机控制接口（HCI）：MCU与射频硬件之间的通信接口。
逻辑链路控制与适配协议（L2CAP）：数据包的分段和重组。

属性协议（ATT）：定义数据的读写操作。

通用属性配置文件（GATT）：定义服务和特征值。

通用访问配置文件（GAP）：管理设备发现和连接。

**小结：**硬件上分为mcu与射频硬件，mcu通过蓝牙协议去驱动射频硬件，即完成了蓝牙功能。

二、蓝牙协议的合作

蓝牙的就像包裹，层层封装。

• 数据本身：要发的那几个字节（比如心率 = 70）
• 蓝牙协议：一层一层往上包，保证能安全发到对方

就像：物品 → 小袋子 → 盒子 → 快递单 → 运输

蓝牙也是：应用数据 → GATT → L2CAP → Link Layer → PHY → 无线电发出去

ble controller是员工，接受mcu的指令。

角色	对应硬件 / 层级	具体工作
MCU（老板）	应用层 / GATT/ATT/L2CAP/GAP（Host 层）	1. 给员工定规则（设置广播名、连接参数、GATT 服务）；2. 不参与具体执行，只等员工汇报结果；3. 处理最终数据（比如把心率值显示在屏幕）。
BLE Controller（员工）	LL 层 / PHY 层	1. 严格执行老板的指令（按参数广播、扫描、建立连接）；2. 自主完成 LL 层核心工作（跳频、时序、CRC 校验、加密）；3. 只把结果汇报给老板（比如 "已连接手机""收到读心率指令"）。

---

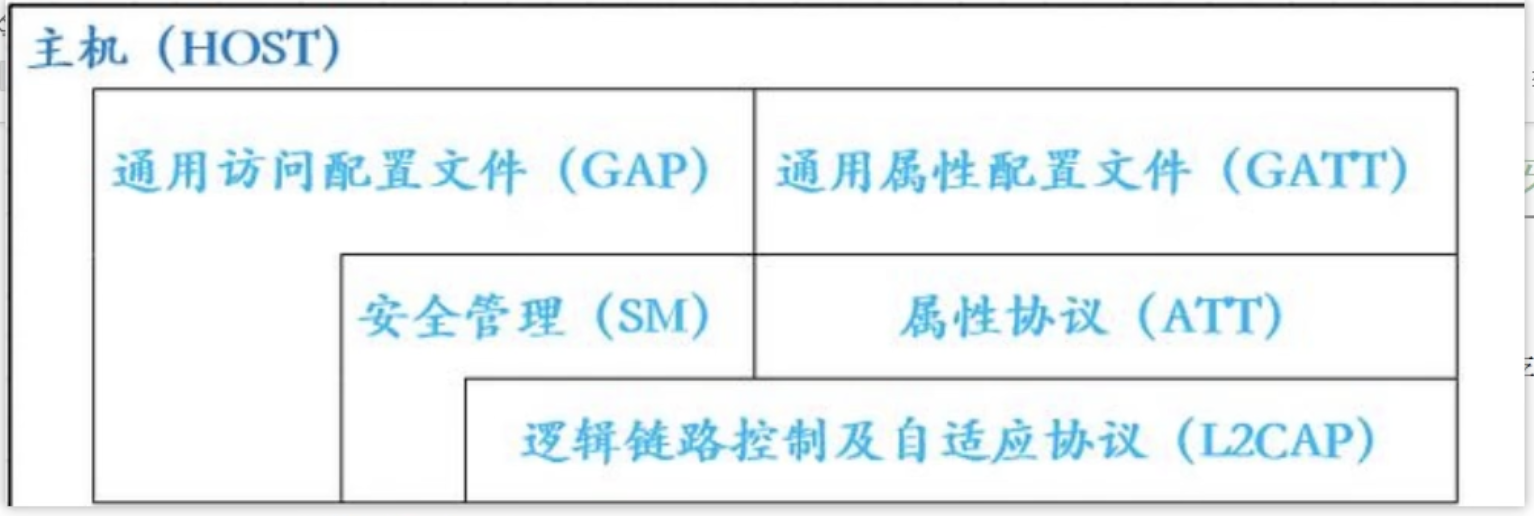

三、蓝牙协议栈

我们从Host层开始，层层向上解析。

蓝牙协议栈主要分为两个部分：

配对链接-->GAP和SM ：在两个设备互相发现，链接的配置和操作就由这两个层面完成；

数据传输-->GATT和ATT :在链接之后，两个设备互相传输数据，则是通过这两个层进行操作；

而最后一个 L2CAP则是一个分岔口，使得传输的数据通过L2CAP时能够被分拣到对应的 配对链接块 或 数据传输块。

1. GAP

GAP(Generic Access Profile)通用访问协议：GAP 是所有的蓝牙设备均需实现的Profile，主要用于描述device discovery（设备发现）、connection（连接）、security requirement（安全要求）和authentication（认证） 的行为和方法。

GAP可以简单理解为"对LL层的配置"。但是不是直接 "配置 LL 层"，而是「定义设备的对外行为规则」，并通过协议栈向下传递这些规则，最终由 LL 层（Controller）执行这些规则。

简单说：

• GAP 管「规则 / 策略」：比如 "我要可被发现""我要广播 100ms 一次""我是 Peripheral 角色"；
• LL 层管「执行 / 落地」：严格按照 GAP 定义的规则，硬件级执行广播、扫描、连接等操作。

但是同时，GAP 不止管 LL 层：GAP 还定义了「设备配对 / 安全」「角色切换」「连接参数协商」等规则，这些规则不仅作用于 LL 层，还会涉及 ATT/GATT 层的安全逻辑；

GAP 还是 "行为规范" 而非 "配置工具"：GAP 是蓝牙联盟定义的「通用访问规范」，是一套标准，而不是直接操作 LL 层的函数；LL 层是这套标准的 "硬件执行者"。

2. GATT

GATT(Generic Attribute profile)通用属性协议：定义了服务的流程、格式及其所包含的特征，包含特征的发现、读取、写入、通知、指示；主要用来规范attribute中的数据内容，并将不同attribute进行分组分类。

从机中可以有多个服务（service），一个服务中可以有多个特征值（Characteristic），每个特征值又有自己的属（property），属性的取值有读、写、通知（Notify）。每个服务和特征值都有唯一的UUID标识（标准UUID为128位，协议栈中一般为16位）。

而我的理解是，GATT就是像给Modbus的寄存器定义数据含义，读写属性。用「Modbus 地址定义」对标「GATT 数据定义」（逐点对齐）

维度	Modbus 地址定义	GATT 数据定义	核心共性
核心目的	规定「哪个地址对应什么数据」，避免混乱	规定「哪个 Handle/UUID 对应什么数据」，避免混乱	给裸数据赋予「业务含义」
数据标识	地址（如 40001 = 温度、40002 = 湿度）	Handle（如 0x0012 = 心率）/ UUID（如 0x2A37 = 心率特征值）	用唯一标识绑定「位置 - 数据」
数据属性	读 / 写 / 只读（如 40001 只读、40003 可写）	读 / 写 / Notify/Indicate（如心率特征值 可读 + Notify）	定义数据的操作权限
数据分类	功能码区分（如 03 读保持寄存器、06 写单个寄存器）	Service 分类（如 0x180D = 心率服务、0x180F = 电池服务）	按业务逻辑分组数据
使用场景	上位机读 40001 → 知道是温度，按规则解析	手机读 0x2A37 → 知道是心率，按规则解析	双方按约定解析数据，不用传 "数据说明"

3. ATT

ATT(Attribute Protocol)配置属性协议：用于发现、读取和写入对端设备上的属性的规范；

它分为两个角色：Server和Client，通常从机为服务端，主机为客户端；服务端提供拥有关联值的属性集 ，客户端发现、读、写这些属性，服务端也可以主动通知客户端。

属性类型：用UUID(16bit or 128 bit)的形式来表现；

属性句柄：用于标识一个属性，服务器上的所有属性都会分配一个唯一非零的属性句柄；

属性权限：使用许可、认证许可、授权许可；

属性值 ：0-512 byte。

ATT 不是 "定义规则" 的层，而是 "执行规则" 的层 ------ 它是 GATT 数据规则的「搬运执行者」，也是 BLE 数据交互的「底层操作指令集」，类比到 Modbus 里，ATT 就是「实现读 / 写寄存器的底层指令」。

层级	核心角色	Modbus 类比	运行阶段
GAP	连接规则定义者（配置 LL 层行为）	串口通信参数配置（波特率、校验位）	初始化阶段为主
GATT	数据字典定义者（给数据赋含义 / 权限）	Modbus 地址表定义（40001 = 温度）	初始化阶段为主
ATT	数据操作执行者（按 GATT 规则搬数据）	Modbus 读 / 写指令（03 读寄存器、06 写寄存器）	运行阶段全程参与

4. L2CAP

L2CAP(Logical Link Control and Adaption Protocol)链路控制和适配协议：对LL进行了一次简单封装，LL只关心传输的数据本身，L2CAP就要区分是加密通道还是普通通道，同时还要对连接间隔进行管理。

作用：把蓝牙的数据分成不同通道； 让 ATT、安全加密、其他数据互不干扰；分包、拼包

对应例子：心率数据走通道 1；配对加密走通道 2；

L2CAP = 交通分流，互不干扰

5. Link Layer（链路层 LL）

Link layer链路层：链路管理，是整个协议栈的核心，定义了空中接口数据包格式、比特流处理程序（例如错误检查）、状态机以及用于无线通信和链路控制的协议；主要负责信道管理、广播和扫描、创建和保持连接、收发空中包和加密链路。

现实角色：两个人面对面喊话、建立对话

它干的事：

• 手环广播："我在这，我叫 XX 手环"
• 手机扫描："我听到你了"
• 双方建立连接
• 规定什么时候发、什么时候收、跳频、加密
• 保证包不乱、不丢

对应例子：

• 手环广播 → LL 层在工作
• 手机点连接 → LL 层握手
• 连接成功后，LL 层维持对话节奏

6. Physical Layer（物理层 PHY）

现实角色：无线电波 / 空气

它只干一件事：把 0 和 1 变成电磁波发出去，再把电磁波变回 0 和 1。

对应例子：

• 手环把数据变成 2.4GHz 无线电
• 手机天线接收这个信号
• 不关心数据是什么，只负责收发比特

你可以理解：PHY = 路 + 交通工具

四、蓝牙开发理解

1. 初始化 BLE 控制器（Controller 层）

作用：初始化 BLE 硬件核心（LL/PHY 层），给后续所有操作打基础（相当于给 "快递运输车" 通电、检查车况）。

核心操作：

使能 BLE 控制器时钟 / 电源；

• 配置控制器模式（仅 BLE / 双模，ESP32 需 menuconfig 选）；
• 初始化控制器与 MCU 的通信接口（如 HCI）。

编码重点：

// 伪代码（ESP-IDF NimBLE 示例）
nimble_port_init(); // 初始化 NimBLE 端口（含 Controller）
nimble_port_freertos_init(ble_host_task); // 启动 BLE 任务

• 这一步是 "一次性配置"，协议栈封装好，你只需调用初始化 API。

2. 配置 GAP 层（连接规则）

作用：定义设备的「对外连接规则」，告诉 Controller 怎么广播、怎么被发现、是什么角色（相当于定 "快递揽收规则"）。

核心操作：

设定角色：Peripheral（被连接，如传感器）/ Central（主动连接，如网关）；

• 配置广播参数：广播间隔、是否可连接、设备名称；
• 配置连接参数：连接超时、从机延迟、心跳间隔。

编码重点：

// 伪代码：配置 Peripheral 广播
struct ble_gap_adv_params adv_params = {
    .conn_mode = BLE_GAP_CONN_MODE_UNDIR, // 可连接
    .disc_mode = BLE_GAP_DISC_MODE_GEN,   // 可被发现
    .interval_min = 100,                  // 广播间隔100ms
    .interval_max = 100,
};
ble_gap_adv_start(BLE_OWN_ADDR_PUBLIC, NULL, BLE_HS_FOREVER,
                  &adv_params, gap_event_cb, NULL); // 启动广播

• 编码量 < 5%，一次性配置，核心是填对广播 / 连接参数；
• 只需处理 GAP 事件回调（如连接成功 / 断开）。

3. 定义 GATT 层（数据字典）

作用：定义「数据的业务规则」，相当于给 BLE 数据建 "Modbus 地址表"（告诉协议栈 "哪个 Handle 对应什么数据、有什么权限"）。

核心操作

• 创建 Service（业务分类，如心率服务、电池服务）；
• 在 Service 下创建 Characteristic（具体数据项，如心率值、电池电量）；
• 给 Characteristic 配置：UUID、操作权限（读 / 写 / Notify）、Handle 地址；
• 绑定读 / 写回调函数（核心：告诉协议栈 "读这个数据时该执行什么逻辑"）。

编码重点：

// 伪代码：定义心率服务+特征值
// 1. 定义服务 UUID（0x180D 是蓝牙标准心率服务）
static const struct ble_gatt_svc_def gatt_svcs[] = {
    {
        .type = BLE_GATT_SVC_TYPE_PRIMARY,
        .uuid = BLE_UUID16_DECLARE(0x180D), // 心率服务UUID
        .characteristics = (struct ble_gatt_chr_def[]) {
            {
                .uuid = BLE_UUID16_DECLARE(0x2A37), // 心率特征值UUID
                .flags = BLE_GATT_CHR_F_READ | BLE_GATT_CHR_F_NOTIFY, // 权限
                .access_cb = heart_rate_read_cb, // 绑定读回调
            },
            { 0 }, // 结束标记
        },
    },
    { 0 },
};
// 2. 注册 GATT 服务
ble_gatts_count_cfg(gatt_svcs);
ble_gatts_add_svcs(gatt_svcs);

• 编码量～10%，一次性配置，核心是 "UUID + 权限 + 回调绑定"；
• 这一步是 "数据规则定义"，后续所有数据交互都基于此。

4. 编写 GATT 回调函数（业务逻辑核心）

作用：实现「数据的实际处理逻辑」（协议栈触发回调时，执行 "读传感器、解析写入数据、计算数值" 等核心业务）。

核心操作

• 读回调：实时获取 / 计算数据（如读心率传感器、读电池电压）；
• 写回调：解析上位机写入的数据，执行硬件操作（如设置闹钟、控制 LED）；
• Notify 逻辑：主动推送数据（如心率变化时，调用 API 推送给上位机）。

编码重点：

// 1. 读心率回调（你写的核心业务逻辑）
static int heart_rate_read_cb(uint16_t conn_handle, uint16_t attr_handle,
                              struct ble_gatt_access_ctxt *ctxt, void *arg) {
    // 步骤1：读硬件传感器（你的业务逻辑）
    uint8_t heart_rate = read_hr_sensor(); // 你自己实现的传感器读取函数
    // 步骤2：把数据写入协议栈缓冲区（给 ATT 层自动发送）
    os_mbuf_append(ctxt->om, &heart_rate, 1);
    return 0;
}

// 2. 主动推送心率（Notify）
void send_heart_rate_notify(uint8_t heart_rate) {
    struct ble_gatt_chr *chr = ble_gatt_chr_find_uuid(BLE_UUID16_DECLARE(0x2A37), gatt_svcs);
    ble_gattc_notify(0, chr->value_handle, &heart_rate, 1); // 主动推送
}

• 编码量～85%，是你开发的核心工作；
• 所有和 "硬件交互、数据计算、业务规则" 相关的代码都在这里。

5. 启动广播 / 扫描（GAP 层执行）

作用：让 Controller 按 GAP 配置的规则，开始广播（Peripheral）或扫描（Central）（相当于 "快递运输车按规则出发揽收"）。

核心操作

• Peripheral：调用 ble_gap_adv_start() 启动广播；
• Central：调用 ble_gap_disc_start() 启动扫描，发现设备后发起连接。

编码重点：

• 只需调用协议栈 API，无需复杂逻辑；
• 关注连接事件回调（如 gap_event_cb 中处理连接成功）。

6. 运行时数据交互（自动执行）

作用：协议栈自动处理底层数据传输，你只需响应回调（相当于 "快递分拣、运输全自动化，你只需要处理包裹内容"）。

核心流程（全自动，无需编码）

1. 上位机发读 / 写指令 → LL 层拆包 → L2CAP 分通道 → ATT 层校验权限；
2. ATT 层触发你写的 GATT 回调 → 你返回数据 / 处理写入；
3. ATT 层打包数据 → L2CAP 分通道 → LL 层封装无线包 → 发回上位机。

编码重点：

• 无需写任何底层代码，只需维护业务数据（如定时更新传感器值）。

7. 异常处理（可选进阶）

作用：保障稳定性，处理连接断开、超时、权限错误等场景。

核心操作

• 在 GAP 事件回调中处理 "连接断开"，重新启动广播；
• 在 GATT 回调中校验数据合法性（如写入的闹钟时间不能超 23 点）；
• 处理 ATT 层权限错误（如拒绝非法写入）。

五、初始化用例

gap的配置分三个方面：

层级	核心内容	对应代码 / 函数	你的理解匹配度
1. 静态基础配置	初始化 GAP 标准服务、设置不依赖协议栈运行的静态属性（设备名、GAP 服务本身）	gap_init()（ble_svc_gap_init() + ble_svc_gap_device_name_set()）	✅ 完全匹配（静态数据初始化）
2. 动态广播配置	初始化依赖协议栈同步的动态参数（设备地址、广播数据 / 扫描响应、广播间隔），并启动广播	adv_init() + start_advertising()（地址获取 + 广播参数配置 + ble_gap_adv_start()）	✅ 核心匹配（动态数据 + 开启广播）
3. 事件驱动处理	处理广播 / 连接全生命周期事件（连接成功 / 断开、广播完成、订阅 / MTU 更新等），保证设备行为符合预期	gap_event_handler（由 ble_gap_adv_start() 注册，协议栈自动触发）	✅ 完全匹配（链接相关事件处理）

gatt的配置则是

/*

* GATT server initialization

* 1. Initialize GATT service

* 2. Update NimBLE host GATT services counter

* 3. Add GATT services to server

*/
