IP2073_13H至为芯支持双C口独立快充的65W功率AC/DC芯片

英集芯IP2073_13H是一款快充适配器、电源转换器、智能家居等方案的集成自供电功能AC/DC反激转换器。内置650V高压功率MOSFET、启动电路、自供电电路、电流采样功能。省去外部电流采样电阻和VCC供电电路。支持CCM+DCM工作模式和SSR反馈模式。最高频率:65kHz/100kHz(可配置) 。待机电流低至 140μA,系统待机功耗 <75mW,满足能效标准。变压器仅需两个绕组,外围电路极简,降低成本和PCB面积。

一、产品概述

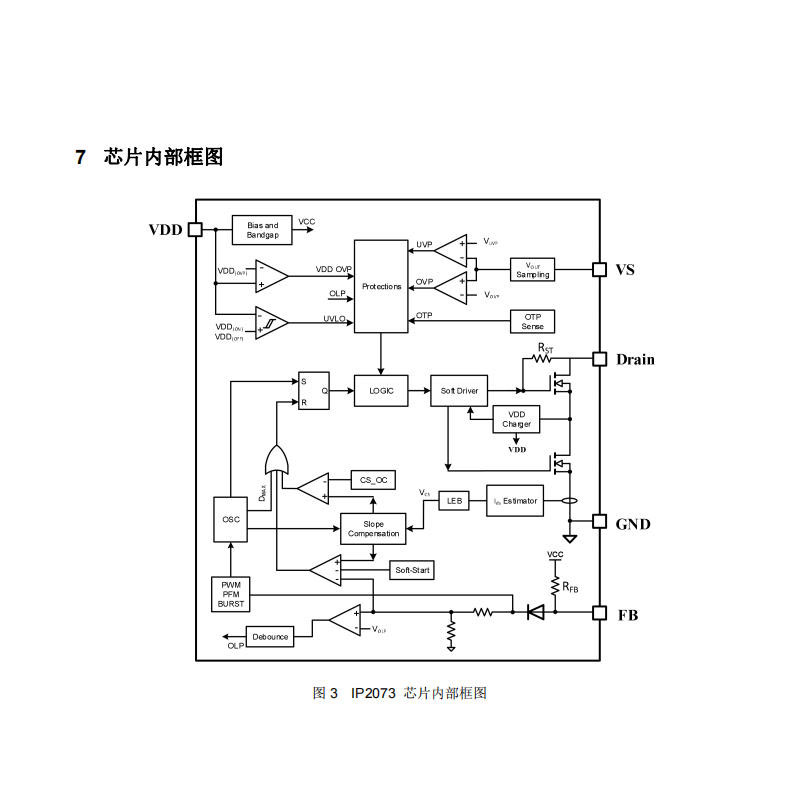

IP2073_13H是一款面向65W以下输出功率设计的合封功率管开关控制器,集成了650V高压功率管、启动电路、自供电电路及电流采样功能,有助于实现电路设计的简化。通过复用原边绕组作为检测绕组,该芯片无需传统的VCC供电电路和外部电流采样电阻,同时省去了辅助绕组,变压器仅需两个绕组,有助于降低电路复杂性与成本。

二、核心特性

1、集成化设计

IP2073_13H将高压功率管、启动电路、自供电电路及电流采样功能集成于单芯片中,该设计有助于减少外围元件数量,降低PCB布局难度与制造成本。这有助于缩短研发周期,简化系统设计,并提升产品可靠性。

2、转换效率良好

IP2073_13H在轻载时可自动进入降频模式与突发模式,有助于提升转换效率,满足相关能效标准要求。其待机电流可低至140μA,系统待机功耗小于75mW,有利于降低能耗。该芯片还支持较宽的输入电压范围,可在多种应用场景下提供稳定的电力输出。

3、保护机制全面

IP2073_13H内置输出欠压保护、VDD过压保护、过温保护及带补偿的过功率保护等多重保护机制。这些机制可在电路异常时及时响应,帮助保护芯片及外围元件,支持系统长期稳定运行。其中过温保护有助于防止因温度过高引起的性能下降或损坏,提升产品的可靠性。

4、配置灵活

IP2073_13H提供驱动电压、工作频率等多种配置选项,支持通过OTP烧录进行设置。这种灵活性使工程师能够结合具体应用需求对芯片进行适配,以实现优化的性能表现。该芯片还支持限制频率QR(不锁谷底)、CCM+限制频率QR(不锁谷底)及LowLine CCM+ HighLine限制频率QR(锁固定谷底)等多种工作模式,扩展了其适用场景。

三、应用案例

1、单C口快充方案

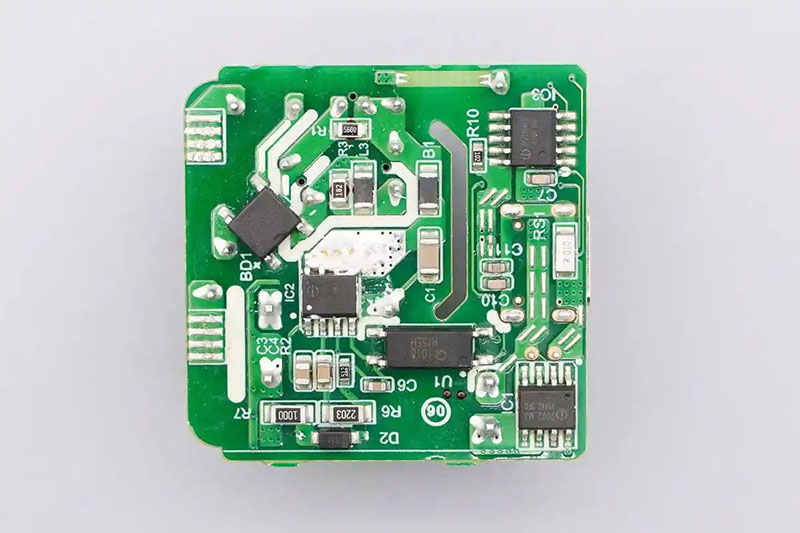

以英集芯推出的单C口45W快充方案为例,该方案采用IP2073_13H作为反激式转换器,配合同步整流芯片IP2008与快充协议芯片IP2736,实现了结构紧凑的电源设计。方案尺寸为30.5x30.5x29mm,外置CaseCode结构耗尽型GaN HEMT,支持多种快充协议,适用于手机、平板等便携设备的快充适配器。

2、双C口快充方案

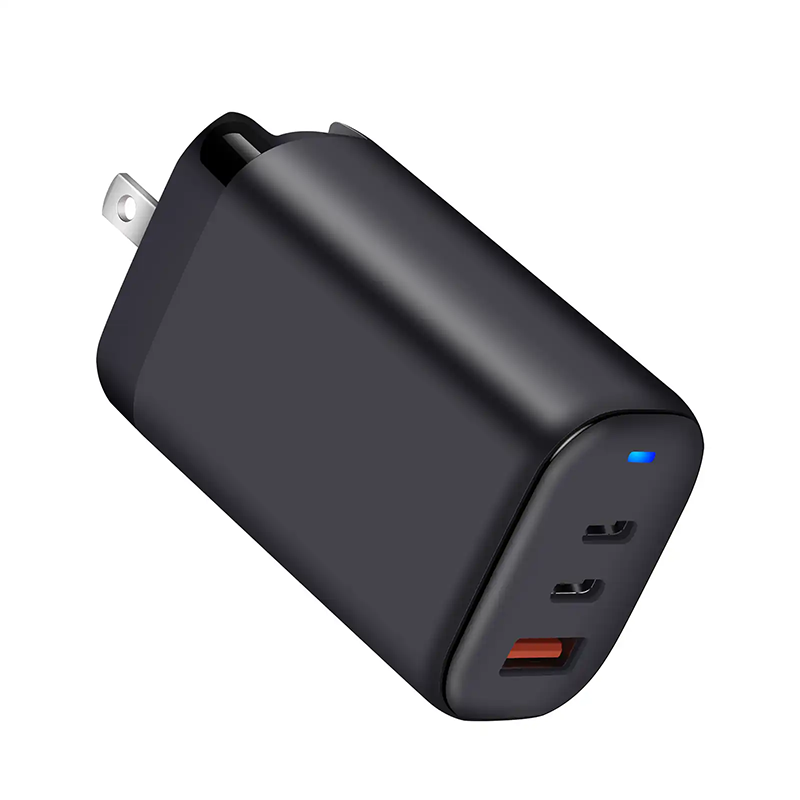

在双C口快充方案中,IP2073_13H也体现出良好的性能。例如英集芯推出的双C口65W快充方案,采用两颗IP2073_13H通用多模态配合同步整流芯片IP2008、双USB-C快充协议芯片IP2738以及两颗同步降压控制器芯片IP6550,实现了任意单口支持65W输出的功能。该方案尺寸为65x30x28mm,外置增强型GaN HEMT,兼容多种快充协议,适用于笔记本电脑、游戏机等设备的快充适配器。

四、市场前景与竞争力

随着消费电子产品的迭代与快充技术普及,市场对高效能、高集成度电源管理芯片的需求持续增长。IP2073_13H以其良好的性能、全面的保护机制和灵活的配置能力,在快充适配器、车充、移动电源等领域具备市场竞争力。
