LP3716NCK 是自供电原边反馈（PSR）控制芯片，在茶炉板中主要用于构建 12V/1A（12W）隔离型开关电源，为抽水、加热、控制等模块提供稳定供电，具备极简外围、低待机功耗与完善保护等优势，适配茶炉的安全与成本需求。

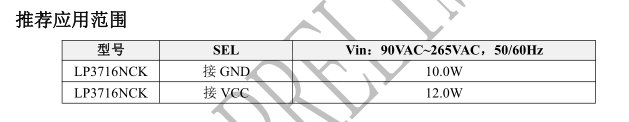

典型应用推荐范围：
LP3716NCK核心应用定位与工作原理
核心功能：作为茶炉板的电源管理核心，将 AC 220V 市电转换为稳定的 DC 12V/1A 输出，满足水泵、继电器、单片机、传感器等模块的供电需求，适配 12W 以下小功率茶炉场景。
工作模式：采用自供电 PSR 架构，无需辅助绕组与 VCC 供电二极管，通过固定原边峰值电流、变压器匝比设定恒流点，利用 FB 分压电阻设定恒压点；重载 PFM 谷底导通，中载 PWM，轻载低频 PFM，兼顾效率与 EMI。
关键参数：输出 12V±0.5%，恒流精度高，待机功耗＜75mW，集成 BJT，SOP8L 封装，适配 12W 隔离方案。
茶炉板典型应用电路（12V/1A）
| 模块 | 核心器件 | 功能说明 |
|---|---|---|
| EMI 滤波 | 共模电感、安规电容、X/Y 电容 | 抑制传导干扰，符合 EMI 标准 |
| 整流滤波 | 整流桥、滤波电容 | 将 AC 220V 转为高压直流 |
| 功率变换 | LP3716NCK、高频变压器 | 芯片驱动内置 BJT，通过变压器实现电压转换与隔离 |
| 反馈回路 | FB 分压电阻（上偏 R1、下偏 R2） | 设定输出电压，调节线缆补偿，无需光耦与 TL431 |
| 输出整流 | 肖特基二极管（如 SB5100L）、滤波电容 | 整流滤波，输出稳定 12V/1A 直流电 |
| 保护 | 芯片内置 + 外围器件 | 过温、过压、短路、VCC 欠压等多重保护 |
典型应用电路图：
茶炉板设计关键要点
变压器设计：原副边匝比匹配 12V 输出，保证恒流精度；优化漏感与分布电容，降低 EMI 与损耗。
线缆补偿：通过 FB 上偏电阻调节补偿值，抵消长线压降，确保负载端电压稳定。
待机优化：选用低损耗器件，配合芯片轻载低频 PFM 模式，使待机功耗＜75mW，符合能效标准。
保护强化：
输出短路 / 过压保护：防止负载异常损坏电源与茶炉板。
VCC 钳位 / 欠压保护：避免芯片供电异常导致误动作。
过温保护：适配茶炉高温环境，防止过热烧毁。
FB 电阻开路保护：提升反馈回路可靠性。
PCB 布局：高压与低压分区，功率环路短而粗，FB 反馈走线远离干扰源，优化 EMI 与稳定性
适配茶炉板的核心优势
极简 BOM：取消光耦、TL431、辅助绕组、限流电阻，外围仅需 5 颗左右器件，降低成本与体积。
低待机功耗：轻载低频 PFM 模式，待机功耗＜75mW，符合能效要求，适合茶炉长时间待机场景。
高集成度：内置 BJT 与驱动，简化设计，SOP8L 封装易焊接，适配茶炉板紧凑布局。
完善保护：多重保护机制，适配茶炉潮湿、高温等复杂工况，提升安全性。
精准稳压 / 恒流：输出 12V±0.5%，恒流精度高，保障抽水、加热等模块稳定运行。
LP3716NCK 以极简设计、低功耗与高可靠性，成为茶炉板 12V/1A 电源方案的优选。通过自供电 PSR 架构与完善保护，适配茶炉的供电需求，同时降低设计成本与体积，助力提升产品竞争力。
