西门子TP1200系列触摸屏程序转换为MTP1200系列触摸屏程序的方法
一、问题描述
最近一个项目上因设备更新需求，对原有PLC控制柜进行更换。由于原配套的西门子TP1200系列触摸屏已停产，新更换的PLC控制柜采用西门子MTP1200系列触摸屏作为替代设备。因此需要将原有的TP1200触摸屏的程序，迁移到至新的MTP1200触摸屏中使用。但是在博途V20中，无法直接将TP1200程序迁移到MTP1200触摸屏，若重新开发一套完整的MTP1200触摸屏程序，不仅需要投入人力成本，还会影响泵站设备的调试进度，因此需要找到一种程序转换方法，实现原有程序的快速迁移复用
二、原因分析
西门子TP1200与MTP1200虽同属西门子触摸屏系列，但二者属于不同规格的产品，硬件架构、系统内核存在本质区别，对应的程序文件格式、硬件配置参数不兼容，导致TP1200的程序无法直接被MTP1200识别。
三、解决方法
使用 Data2Unified 插件，可以将TP1200触摸屏的程序转换为MTP1200触摸屏的程序，具体方法如下：

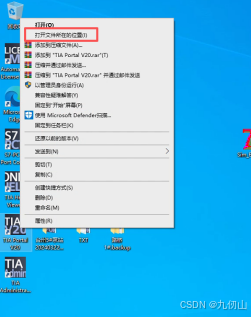

1、右键点击"TIA Portal V20"，在弹出的对话框中点击"打开文件所在的位置"，找到博途安装的文件路径。
2、找到"AddIns"文件夹，打开该文件夹，并将Data2Unified 复制到该文件夹

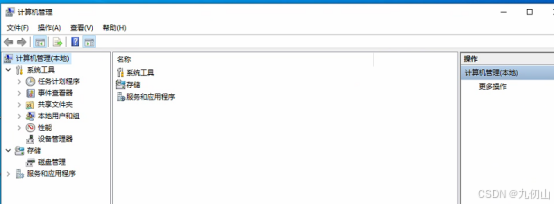

3、在"我的电脑"上右键单击，在弹出的对话框中选择"属性"，打开"计算机管理"窗口

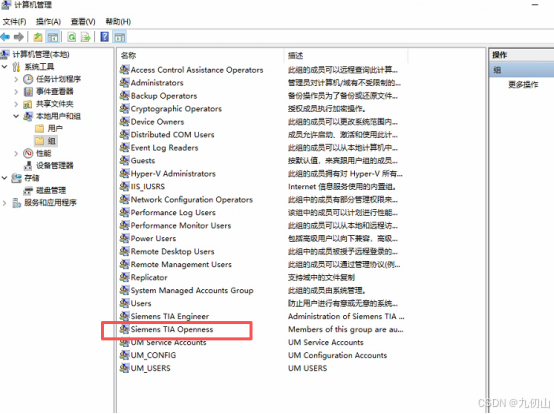

4、在"计算机管理"窗口中，展开"本地用户和组"，在组中找到"Siemens TIA Openness"

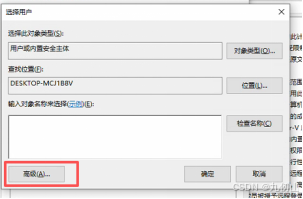

5、双击"Siemens TIA Openness"，打开"Siemens TIA Openness属性"窗口，点击左下角的"添加"按钮，在弹出的"选择用户"窗口中点击"高级"按钮，在弹出的"查找用户"窗口中点击"立即查找"按钮，
6、在弹出的"选择用户"对话框中，选择登录系统的用户账号，点击确认，登录账号添加到成员中，点击确认。

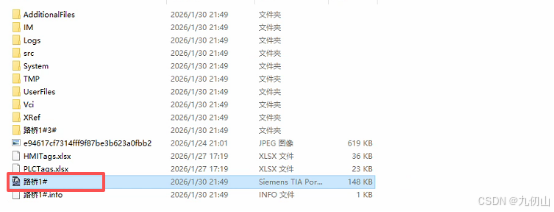

7、打开路桥1#程序的文件，双击"路桥1#"，使用博途V20打开程序。

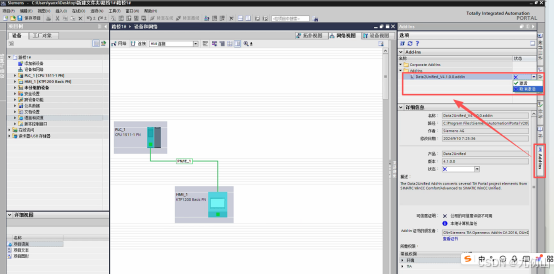

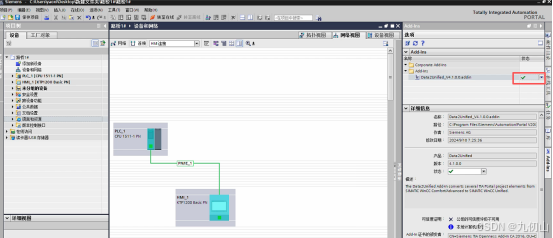

8、点击右侧侧边栏的"Add-Ins"，在"Add-Ins"对话框中找到之前拷贝的插件"Data2Unified_V4.1.0.0.addin"，在右侧下拉框中选择"激活"

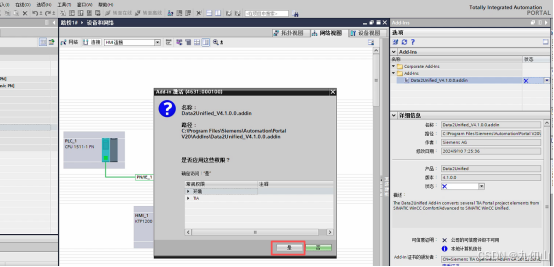

9、在弹出的Add In 激活窗口中，点击"是"，激活插件

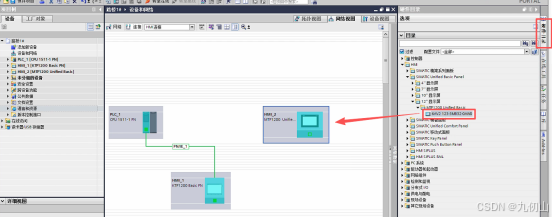

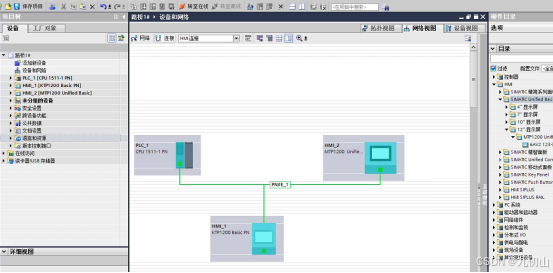

10、打开"网络视图"，在右侧"硬件目录"中展开"HMI"---"SIMATIC Unified Basic Panel"---"12'显示屏"，将MTP1200硬件添加到"网络视图"
11、将MTP1200 组网到原有PLC网络中

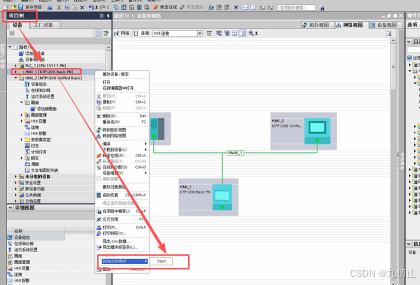

12、在"项目树"中找到原来的HMI即KTP1200触摸屏，在其上点击右键，在弹出的右键菜单中，选择"Data2Unified"---"Start"

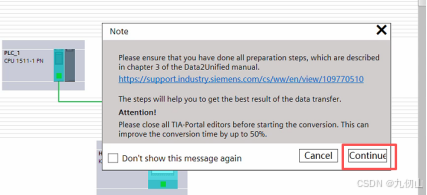

13、在弹出的"Note"中点击"Continue"

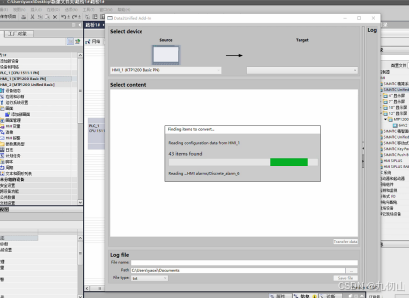

14、插件会自动搜索当前程序的HMI程序

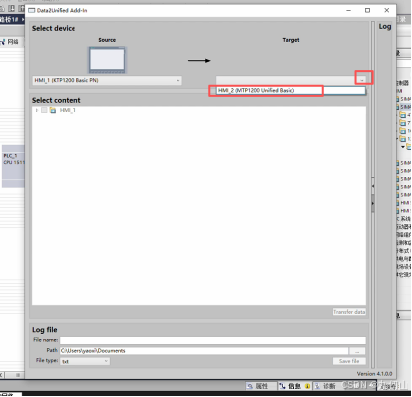

15、在Target列，点击右侧下拉菜单，选择新建的HMI_2硬件

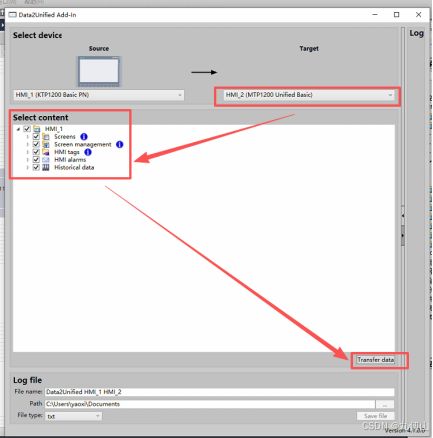

16、在Target下拉框中选择"HMI_2"后，下方的"Select content"变为可选状态，勾选"HMI_1"的所有元素，然后点击右下角的"Transfer data"按钮

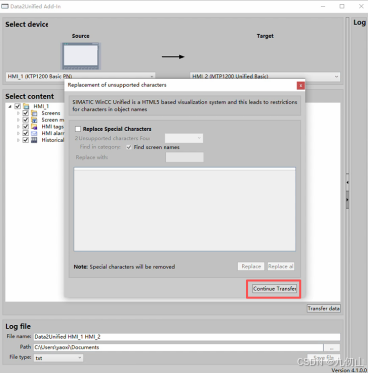

17、在弹出的"替换不支持的字符"窗口中，如果在PLC程序中有定义特殊的字符，如"#"，"/"等特殊字符时，可以根据程序情况选择替换为其它字符，这里保留原有字符，没有替换，具体视PLC程序决定，若有替换，则在下方的"替换为"输入框中，输入要替换特殊字符的字符，完成后，点击"Continue Transfer"按钮。

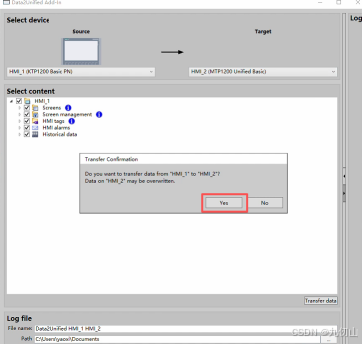

18、在弹出的确认转换对话框中，点击"Yes"，开始转换
19、转换时间的长短视具体程序大小决定，耐心等待，在此期间，可以看到HMI_2的组态窗口中正在添加转换后的页面

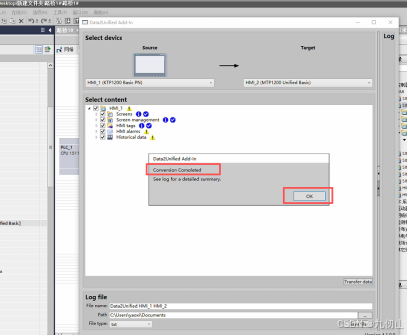

20、转换完成后，点击"OK"按钮

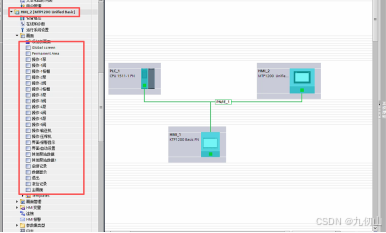

21、可以看到，在"项目树"的HMI_2下面的画面文件夹，已经成功将HMI_1的程序转换到了"HMI_2"中

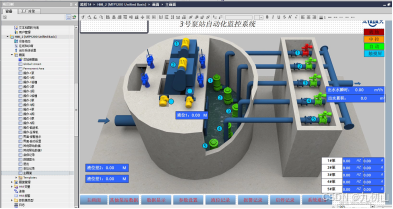

22、双击"主页面"，可以看到页面已经完整转换成功。

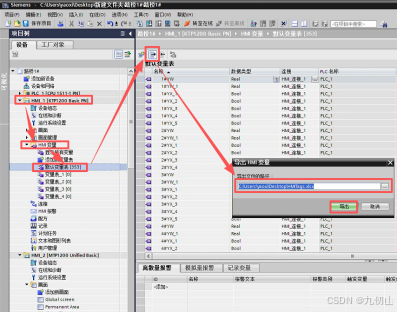

23、在"项目树"中双击"HMI_1"，找到"HMI变量"，双击"默认变量表"，在右侧变量表工具栏点击"导出"图标，选择文件路径，将变量导出为xlsx格式的文件

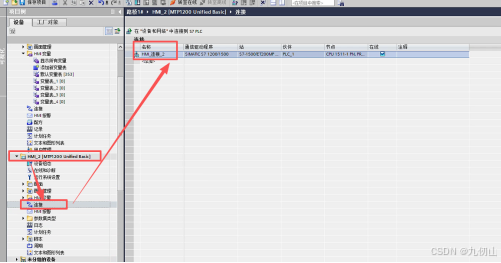

24、双击"项目树"中HMI_2下的"连接"，在右侧查看连接的名称，这里默认名称为"HMI_连接_2"

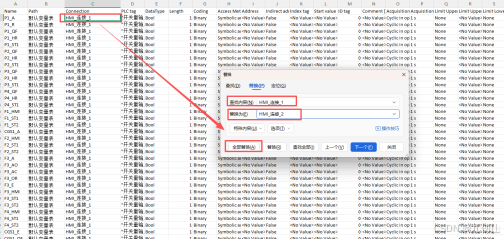

25、找到导出的"HMITags.xlsx"文件，双击打开，在打开的Excel表格中，找到"Connection"列，在该列任意一行，选中"HMI_连接_1"，按键盘"Ctrl+F"键，切换到替换窗口，将其替换为"HMI_连接_2"，点击"全部替换"按钮

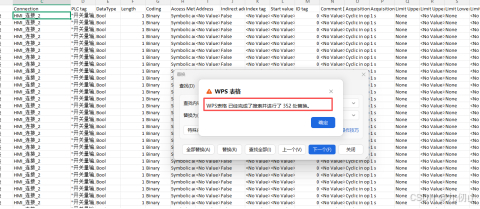

26、将"HMI_连接_1"全部替换为"HMI_连接_2"，替换后点击保存

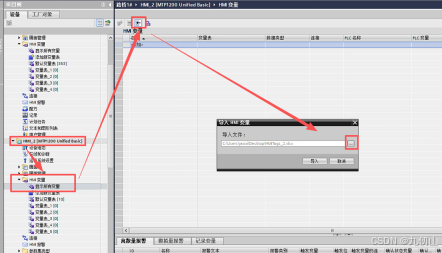

27、切换到博途V20软件，在"目录树"中，打开"HMI_2"---"显示所有变量"，在右侧菜单栏点击"导入"图标，在弹出的"导入HMI变量"中选择刚刚修改过的文件，点击"导入"按钮

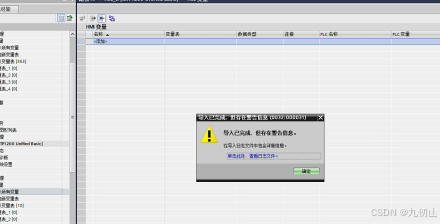

28、导入完成后，提示导入完成，这里可以通过点击查看日志文件，来查看导入的警告信息。
29、导入成功后，可以看到"显示所有变量"中已经成功导入了变量

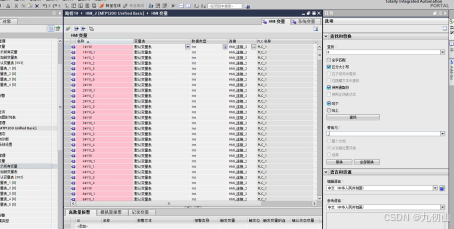

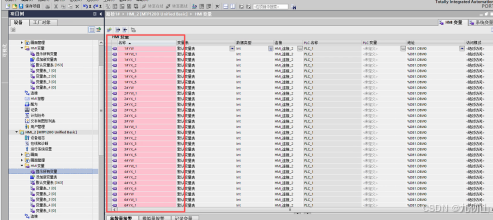

30、但是，在"名称"这一列的名称全部报红色错误，这是因为在MTP1200中，变量名称中不允许使用特殊字符"#"，需要将其替换掉

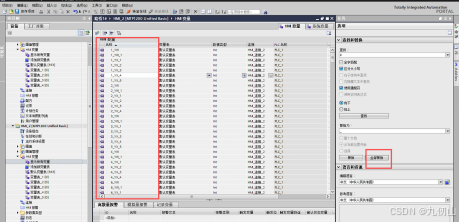

31、在HMI变量的名称列，任意一行选中"#"，按"Ctrl+F"，调出查找替换对话框，在"查找"输入框中输入"#"，在替换为中输入"_",点击"全部替换"，报警消失。
32、至此，整个程序转换成功。
注意：在转换的过程中，可能存在变量对应的问题，需要仔细核对，一一对应。
通过上面的方法，可以成功将TP1200触摸屏程序转换为MTP1200程序。
