在数字图像处理的世界里，我们常常面对不完美的原始数据：照片上有噪点，扫描文件有污渍，医学影像存在断裂......如何智能地清理这些瑕疵，同时保留物体的核心形状？这就需要请出形态学处理中的两位得力干将：开运算 和闭运算。
它们就像一位拥有精细工具的雕塑家，能巧妙地优化图像的细节结构。自上而下看，它们的核心功能非常直观：**开运算擅长"去噪"与"分离"，而闭运算善于"填充"与"连接"**。
想象一下你有一张写满文字的纸张，但撒上了一些胡椒粉（散点噪声），开运算就像一把小刷子，能轻轻刷掉这些胡椒粉而不破坏文字；反之，如果纸张上的字有些许残缺或裂缝，闭运算就像一瓶修正液，能平滑地填补这些空隙。
一、基石：腐蚀与膨胀的第一性原理
要理解开闭运算，必须从它们的底层构建块------腐蚀与膨胀开始。所有形态学操作都基于一个核心概念：结构元素。你可以把它理解为一个特定形状（如矩形、圆形）的"探针"或"刷子"，在图像上滑动，并根据规则改变像素值。
| 操作 | 核心规则（针对二值图，白色为前景） | 直观效果 | 生活类比 |
|---|---|---|---|
| 腐蚀 | 结构元素必须完全匹配前景，中心点才保留 | 收缩 前景物体，消除细小点 | 瘦身 或打磨，磨掉物体边缘的毛刺 |
| 膨胀 | 结构元素触碰到前景，中心点就变为前景 | 扩张 前景物体，填补空洞 | 增肥 或扩散，使物体边界向外扩张 |
简单来说，**腐蚀是让图像"变瘦"，而膨胀是让图像"变胖"**。开运算和闭运算就是这两者的有序组合。
二、开运算：先腐蚀，后膨胀的清道夫
开运算的数学定义是：开运算(A, B) = 膨胀( 腐蚀(A, B) , B)，其中 A 是原始图像，B 是结构元素。

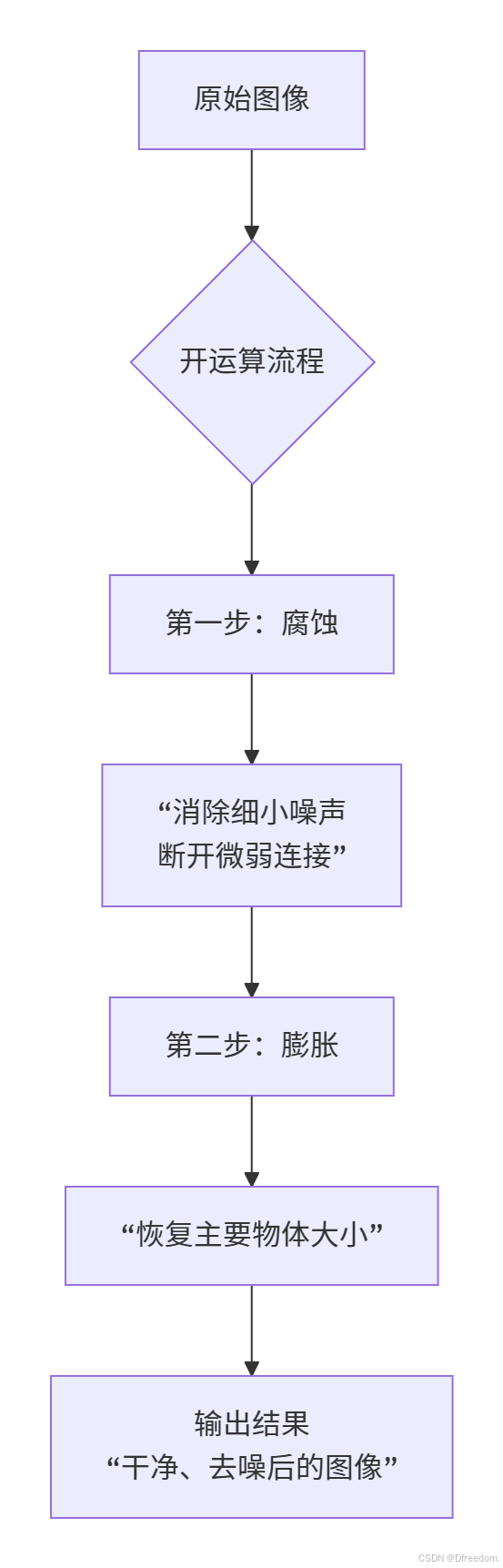

它的工作流程与目标非常明确，如下图所示：
开运算的核心思想是"先做减法，再做加法"。先通过腐蚀去除外部微小的干扰点（减法），再通过膨胀将保留下来的主体部分恢复回原有大小（加法）。它非常适合在不影响主体结构的情况下，去除图像中散落的白色噪点、毛刺或断开过于接近的物体。
三、闭运算：先膨胀，后腐蚀的修复匠
闭运算的数学定义是：闭运算(A, B) = 腐蚀( 膨胀(A, B) , B)。

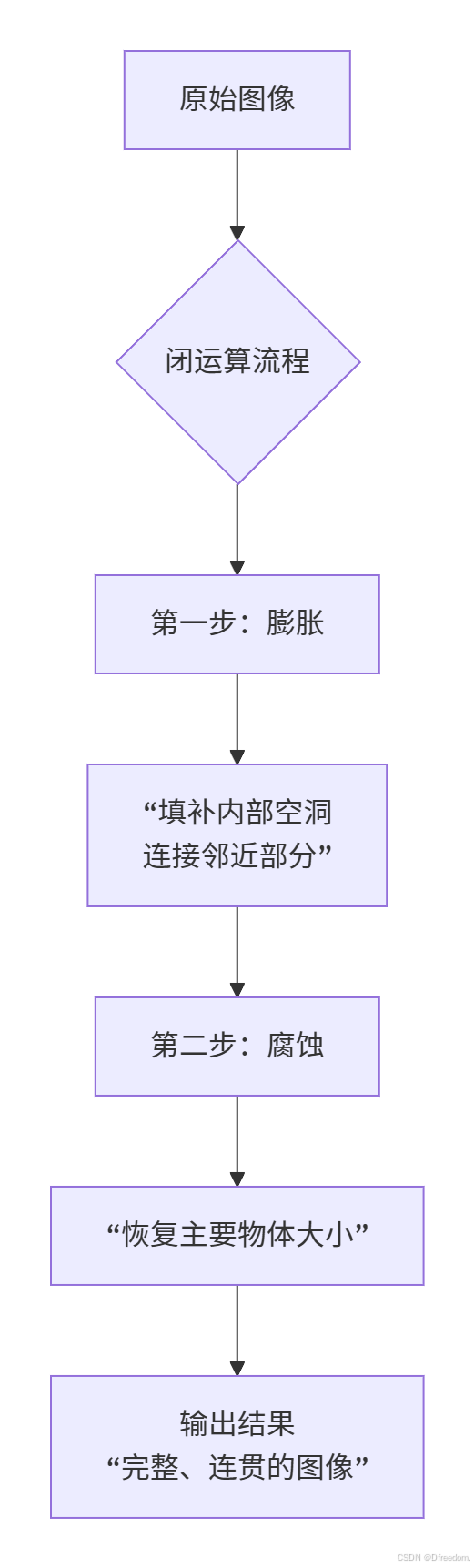

它的工作流程与开运算相反，但目标互补：
"闭运算的核心思想是"先做加法，再做减法 "。先通过膨胀来填补物体内部的孔洞或连接断裂处（加法），再通过腐蚀将扩大后的物体收缩回原有大小（减法）。它非常适合用于填补前景物体内部的黑点（噪声）、空洞，或连接因为断裂而本应是一个整体的物体。
四、实战演示：清理一张"问题"圆形图
让我们通过一个具体的 Python 示例（使用 OpenCV 库），来直观感受开闭运算的威力。
场景：模拟一个带有内部空洞（如气泡）和外部噪声（如灰尘）的圆形物体。
目标：去除外部的噪声，并填补内部的空洞。
策略：先进行开运算去除外部噪声，再进行闭运算填补内部空洞。
import cv2
import numpy as np
# 1. 创建一张黑色背景的图像
image = np.zeros((300, 300), dtype=np.uint8)
# 2. 在中心画一个白色的圆形（目标物体）
cv2.circle(image, (150, 150), 80, 255, -1)
# 3. 添加"内部空洞"（黑色噪声）
cv2.circle(image, (150, 160), 10, 0, -1)
# 4. 添加"外部噪声"（白色噪声）
for _ in range(30):
x, y = np.random.randint(0, 300, 2)
cv2.circle(image, (x, y), 3, 255, -1)
# 5. 定义结构元素（5x5矩形核）
kernel = np.ones((5,5), np.uint8)
# 6. 执行开运算：去除外部小白点
opening = cv2.morphologyEx(image, cv2.MORPH_OPEN, kernel)
# 7. 执行闭运算：填补内部小黑洞
closing = cv2.morphologyEx(opening, cv2.MORPH_CLOSE, kernel)
# 显示结果
cv2.imshow('0. Original (with noise)', image)
cv2.imshow('1. After Opening (noise removed)', opening)
cv2.imshow('2. After Closing (hole filled)', closing)
cv2.waitKey(0)
cv2.destroyAllWindows()处理效果分析：
| 处理阶段 | 效果图示（模拟） | 关键结果分析 |
|---|---|---|
| 原始图像 | ⚪（带黑点和小白点） | 图像同时存在外部噪声 （白点）和内部缺陷（黑点空洞）。 |
| 开运算后 | ⚪（黑点仍在，白点消失） | 开运算像一把刷子，刷掉了外部细小、孤立的白色噪点。白色的主圆形主体得以保留。 |
| 闭运算后 | ⚪（干净完整） | 闭运算像一瓶填充剂，填补了圆形内部的黑色小空洞，使其成为一个完整、光滑的白色区域。 |
这个案例清晰地展示了经典的"先开后闭"组合拳，它是图像预处理中清理二值图像的黄金流程。
五、为何命名为"开"与"闭"？
"开"和"闭"的名称源于数学形态学中的集合论观点：
- 开运算 的结果，从拓扑上看，倾向于使物体的边界更加平滑、开阔 ，并打开了狭窄的狭缝和断点。你可以想象它"打开了"物体之间本不该有的微小连接。
- 闭运算 的结果，则倾向于封闭 物体内部的孔洞和裂缝，闭合了细小的缺口，使边界更加连续。它"闭合"了物体内部的空隙。
从集合运算的角度看，开运算可以通过滑动结构元素在图像内部"探测"来实现，其结果通常是原图像的一个子集 （先腐蚀会变小）。而闭运算可以看作是对图像背景的补集进行开运算后再取补，其结果是原图像的一个超集（先膨胀会变大）。这种"向内探索"和"向外包裹"的特性，也与"开"和"闭"的直觉有所关联。
更重要的是，开运算是非扩展性的 （结果不会超过原图范围），而闭运算是扩展性的（结果可能略超原图）。这与它们"先减后加"和"先加后减"的本质完全吻合。
总结
开运算与闭运算，这对基于腐蚀与膨胀构建的形态学双子星，提供了一种强大而直观的图像"微整形"工具：
- 开运算 是先腐蚀后膨胀 ，核心是去除外部微小噪声 ，如同一位精细的清道夫。
- 闭运算 是先膨胀后腐蚀 ，核心是填补内部空洞与裂缝 ，如同一位耐心的修复匠。
它们的强大之处在于，通过简单的逻辑顺序组合，实现了对图像形状智能且可控的优化。
