本章目标：
一、设置参数；
二、斑点检测；

斑点检测是指在图像中找到明亮或暗的小区域（通常表示为斑点），并标记它们的位置。可用OpenCV算子SimpleBlobDetector来实现，该算子提供了五种过滤方式（面积、灰度值、圆度、凸度、惯量），可根据实际需要进行组合使用，筛选出符合目标的区域。

一、设置参数

SimpleBlobDetector.Params parameters = new SimpleBlobDetector.Params();

parameters.ThresholdStep = thresholdStep;

parameters.MinThreshold = minThreshold;

parameters.MaxThreshold = maxThreshold;

parameters.MinRepeatability = Convert.ToUInt32(minRepeatability);

parameters.MinDistBetweenBlobs = minDistBetweenBlobs;

parameters.FilterByColor = filterByColor;

parameters.BlobColor = (byte)blobColor;

parameters.FilterByArea = filterByArea;

parameters.MinArea = minArea;

parameters.MaxArea = maxArea;

parameters.FilterByCircularity = filterByCircularity;

parameters.MinCircularity = minCircularity;

parameters.MaxCircularity = maxCircularity;

parameters.FilterByInertia = filterByInertia;

parameters.MinInertiaRatio = minInertiaRatio;

parameters.MaxInertiaRatio = maxInertiaRatio;

parameters.FilterByConvexity = filterByConvexity;

parameters.MinConvexity = minConvexity;

parameters.MaxConvexity = maxConvexity;

二、斑点检测；

OpenCv Blod分析可如下使用

SimpleBlobDetector detector = SimpleBlobDetector.Create(parameters);

KeyPoint\[\] keypoints = detector.Detect(matDst);

其中：参数1，为输入图像；

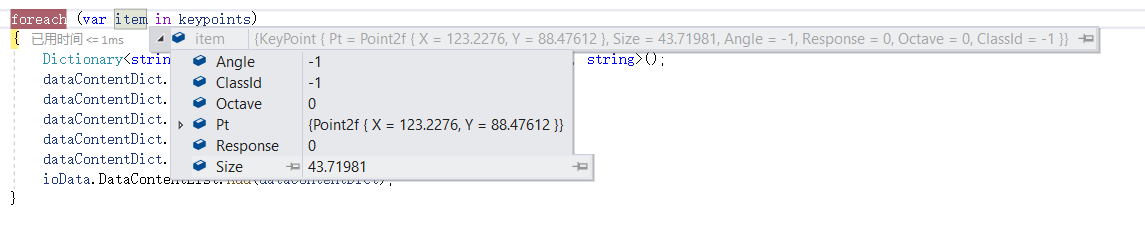

keypoints，为输出斑点（各斑点含有坐标及尺寸大小值）；

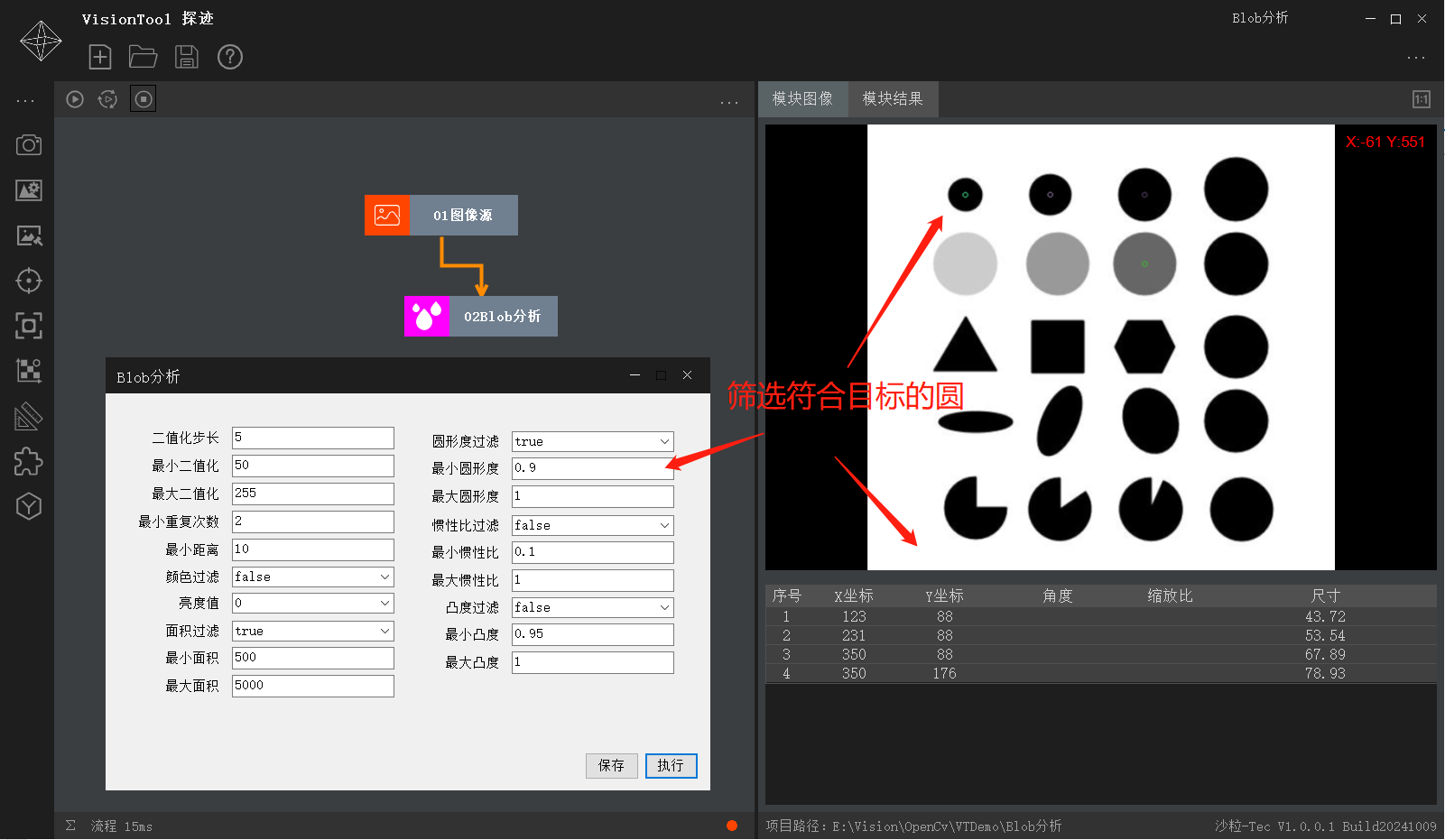

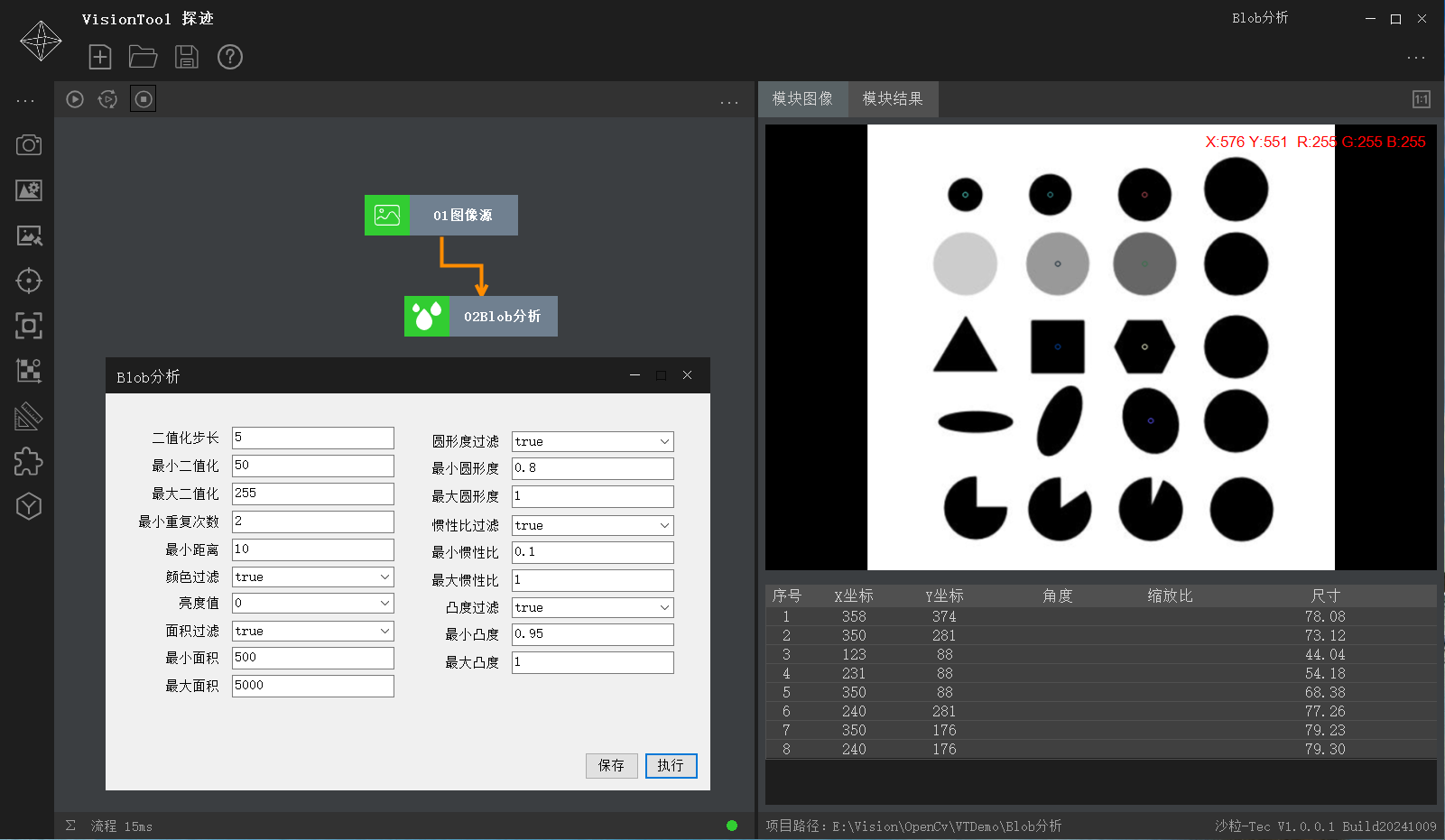

效果如下图

参考链接

"VisionTool 探迹"免费视觉工具

"VisionTool Halcon"付费视觉工具

下载地址：https://pan.baidu.com/s/1v832KTonDYS6oNnWG2iZtQ?

对应系列文章"C# 基于Halcon的视觉工作流"，欢迎前往阅读。

上述内容需要一定的技术功底，本章至此已结束，欢迎阅读下章，谢谢！
