Cadence allegro---assign net

1 概述

Net Color View(网络颜色视图工具)是一款支持保存和恢复网络颜色与飞线显示状态配置的应用程序,该工具在布局规划和布线可行性分析场景中实用性极强。

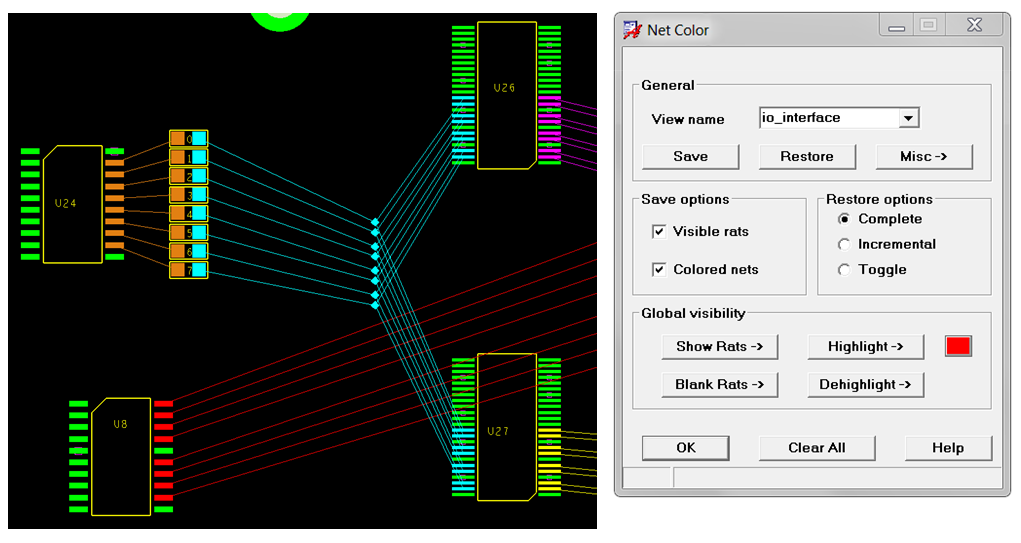

图 1:Net Color View(网络颜色视图工具)界面

用户可通过下拉菜单启动该工具,或在控制台窗口输入命令 tbx netcolorview 启动。

2 使用方法

下文将详细介绍该工具的多种使用模式。

2.1 保存颜色视图配置

  1. 执行标准命令:依次通过 显示 - 显示飞线 、显示 - 隐藏飞线 以及 显示 - 分配颜色 功能,搭配目标网络的选择操作,完成视图配置。

  2. 启动 Net Color View 工具。

  3. 在视图名称 输入框中填写配置名称,例如 io_interface。

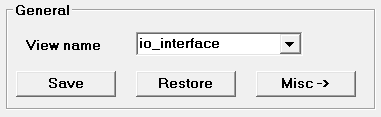

图 2:Net Color View(网络颜色视图工具)的视图名称输入界面

  1. 保存选项区域提供以下两个配置项

图 3:Net Color View(网络颜色视图工具)的保存选项界面

  • 飞线显示状态:勾选后,仅将当前飞线处于显示状态的网络信息写入配置文件。
  • 已着色网络:勾选后,仅将已分配颜色的网络信息写入配置文件。
  1. 点击保存按钮,即可将网络颜色视图配置文件保存至当前工作目录。

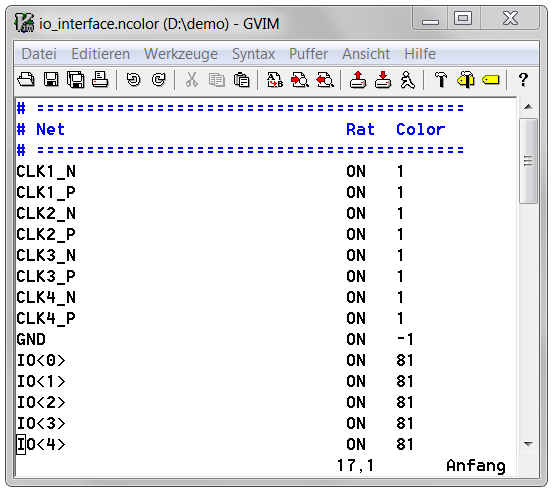

图 4:Net Color View(网络颜色视图工具)的配置文件示例

注:配置文件的扩展名统一为 .ncolor,文件内包含三列数据,分别为网络名称 、飞线状态 和颜色编号 。其中颜色编号为 -1 时,表示该网络未分配颜色,这种情况常见于飞线处于显示状态,但网络未配置颜色的场景。

2.2 恢复颜色视图配置

  1. 启动 Net Color View 工具。

  2. 程序将自动读取当前工作目录下所有扩展名为 .ncolor 的配置文件,并将文件名称加载至视图名称下拉列表中。

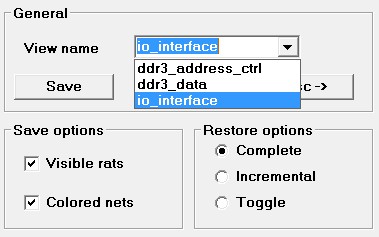

图 5:Net Color View(网络颜色视图工具)的视图名称列表界面

  1. 从下拉列表中选择需要恢复的网络颜色视图配置。

  2. 点击恢复按钮,即可按照配置文件中的参数恢复视图状态。恢复操作提供以下三种模式:

    • 完全恢复模式:恢复前,先关闭所有网络的飞线显示并清除所有网络的颜色配置;随后仅加载并显示配置文件中记录的网络飞线状态与颜色信息。

    • 增量恢复模式:恢复时保留当前已生效的飞线显示状态与颜色配置,仅基于配置文件中的数据进行增量式更新。

    • 切换模式:可用于切换配置文件中记录的网络飞线显示状态与颜色配置的启用 / 禁用状态。

注:切换模式仅对满足以下条件的网络生效:飞线状态为开启,且颜色编号大于 0。

2.3 全局显示控制

该功能区域可在配置视图的过程中直接使用,无需跳转至 PCB Editor 的标准命令菜单,即可完成飞线的显示 / 隐藏以及网络颜色分配操作。

显示飞线

可选择以下对象范围:

  • 全部网络
  • 选中的网络
  • 高亮的网络
  • 固定的网络
  • 电源网络

隐藏飞线

可选择以下对象范围:

  • 全部网络
  • 选中的网络
  • 高亮的网络
  • 非高亮的网络
  • 固定的网络
  • 电源网络

高亮显示

可选择以下对象范围:

  • 全部网络
  • 选中的网络
  • 固定的网络
  • 电源网络
  • 虚拟网络

取消高亮

可选择以下对象范围:

  • 全部网络
  • 选中的网络
  • 固定的网络
  • 电源网络
  • 虚拟网络

注:高亮颜色可通过点击颜色样本块进行自定义设置。

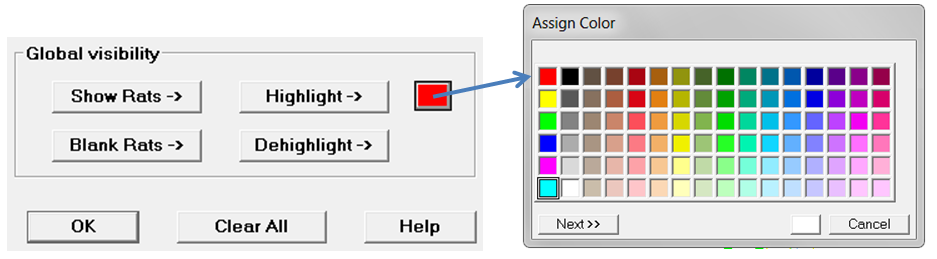

图 6:高亮颜色指定界面

注:Net Color View 是一款交互式应用程序,支持多种网络选择方式 ------ 可通过点选、框选、临时分组功能选择网络,也可通过按名称查找 功能定位目标网络,随后选择选中的网络选项完成视图配置。

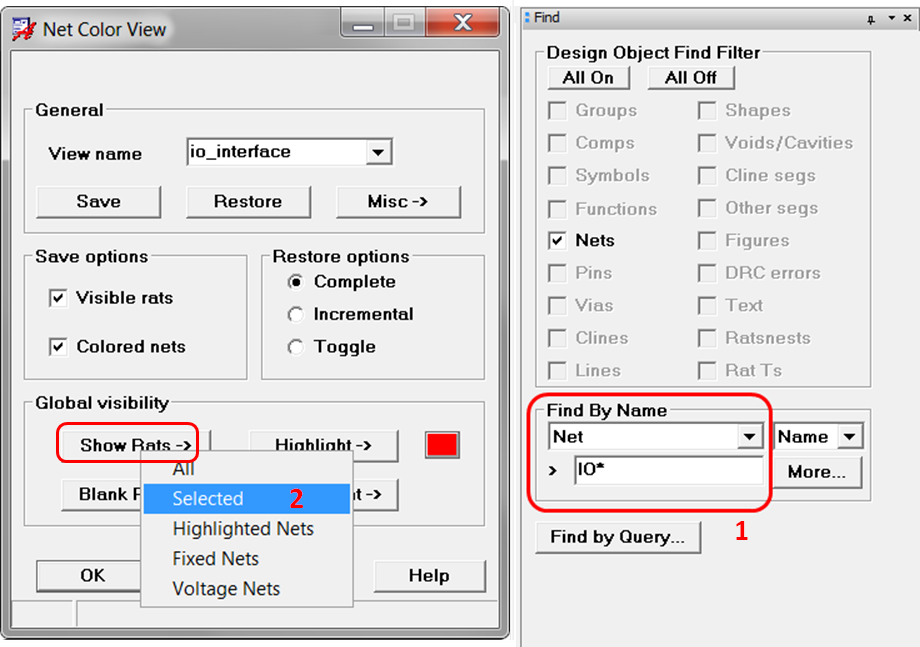

图 7:Net Color View(网络颜色视图工具)的按名称查找界面
